Beschreibung

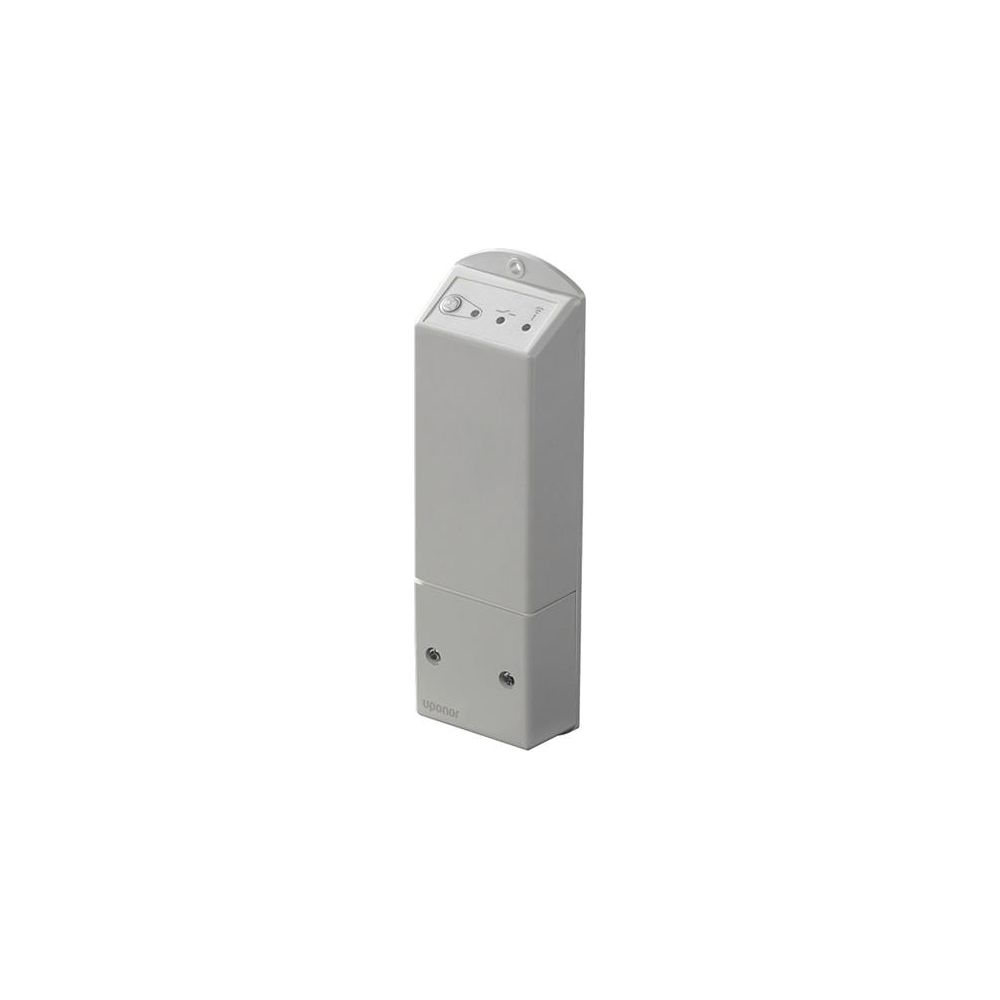

Uponor Smatrix Wave Funk-Schaltmodul, M-161, 2x, 1071673
Das Uponor Smatrix Wave Funk-Schaltmodul M-161 ist ein vielseitiger Funk-Empfänger mit zwei Schaltausgängen. Es dient als Schnittstelle zwischen dem Smatrix Raumregelungssystem und der Smatrix Vorlauftemperaturregelung oder der Regelung eines Wärme- und/oder Kälteerzeugers. Dieses Modul ermöglicht eine flexible Integration in Flächenheizungs- und -kühlsysteme und kommuniziert drahtlos mit Smatrix Wave und Smatrix Wave PLUS Funk-Regelmodulen.
Wie funktioniert das Smatrix Wave Funk-Schaltmodul M-161?
Das Funk-Schaltmodul M-161 empfängt Funksignale von Smatrix Wave oder Smatrix Wave PLUS Regelmodulen und steuert zwei Schaltausgänge. Diese Ausgänge können entweder potentialfrei oder spannungsführend mit 230 VAC und einer Belastbarkeit von bis zu 5 Ampere betrieben werden. Dadurch lassen sich verschiedene Komponenten wie Umwälzpumpen, Entfeuchter oder Kühlaggregate gezielt ansteuern. Die Funkreichweite beträgt maximal 30 Meter unter ungestörten Bedingungen, was eine flexible Platzierung des Moduls ermöglicht.
Welche Steuerungsoptionen bietet das Modul?
Für Smatrix Wave PLUS Systeme bietet das Funk-Schaltmodul M-161 vielseitige Einstellmöglichkeiten. Dazu gehören die Steuerung einer Umwälzpumpe in Kombination mit einem Entfeuchter, die Umschaltung zwischen Heizen und Kühlen sowie die Ansteuerung von Warmwasserspeichern oder Kühlaggregaten. Bei Smatrix Wave Systemen kann das Modul zur Regelung einer Umwälzpumpe und zur Heizen/Kühlen-Umschaltung verwendet werden.
Welche technischen Merkmale zeichnen das Modul aus?
Das Uponor Smatrix Wave Funk-Schaltmodul M-161 ist mit zwei potentialfreien oder spannungsführenden 230 VAC 5A Ausgängen ausgestattet, die eine flexible Anbindung ermöglichen. Die Funkreichweite beträgt unter ungestörten Bedingungen maximal 30 Meter. Das Modul arbeitet auf einer Frequenz von 868 MHz und besitzt die Schutzart IP30. Das Gehäuse ist in Weiß gehalten und entspricht der Schutzklasse II.
Technische Daten
- Anzahl Schaltausgänge: 2
- Ausgangstyp: Potentialfrei oder spannungsführend
- Spannung: 230 VAC
- Stromstärke: 5 A
- Funkfrequenz: 868 MHz
- Funkreichweite (ungestört): max. 30 m
- Schutzart: IP30
- Schutzklasse: II
- Farbe: Weiß
Das Uponor Smatrix Wave Funk-Schaltmodul M-161 bietet eine flexible und zuverlässige Lösung zur drahtlosen Steuerung von Heiz- und Kühlsystemen. Mit seinen zwei leistungsfähigen Schaltausgängen (230 VAC, 5 A) und einer Funkreichweite von bis zu 30 Metern eignet es sich besonders für die Integration in Flächenheizungs- und -kühlsysteme. Die einfache Installation und vielfältigen Einstellmöglichkeiten unterstützen eine effiziente Systemregelung.
Lieferumfang
- 1x Uponor Smatrix Wave Funk-Schaltmodul M-161
- 1x Netzstecker
- 1x Befestigungsmaterial
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Smatrix Wave |
| Hersteller-Produktgruppe | Uponor Smatrix Wave / Pulse |
| Hersteller-Artikelnummer | 1071673 |
| Hersteller | Uponor |
| Art des Zubehörs/Ersatzteils | Relaismodul |
| Artikelnummer | UPONOR-1071673 |
| EAN-13 | 4021598130852 |
| Ersatzteil | nein |
| Gewicht | 0,227 kg |
| Zubehör | ja |
| WEEE-Nr. | DE16532378 |
