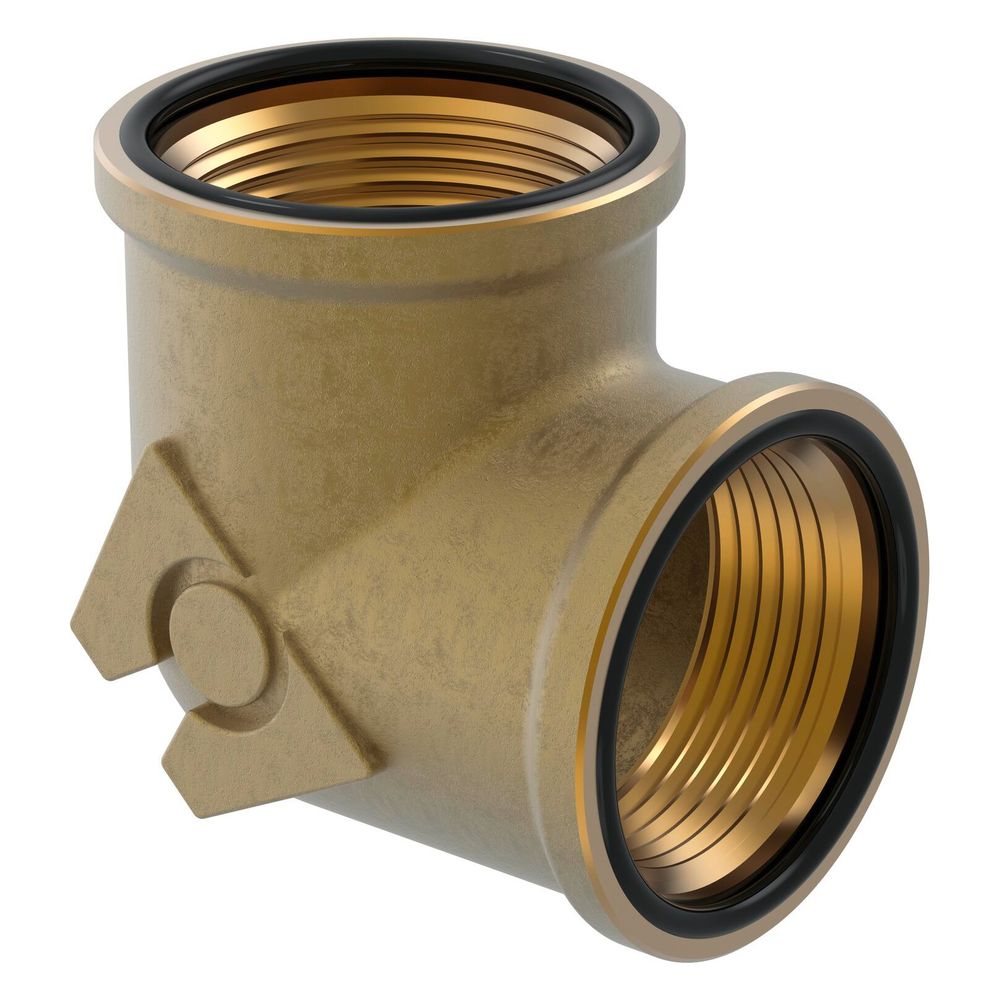

Uponor Wipex Winkel G 1 1/4" x G 1 1/4" , 1018351

Der Uponor Wipex Winkel G 1 1/4" x G 1 1/4" aus der Wipex Serie ist ein 90-Grad-Formteil aus korrosionsbeständigem, entzinkungsbeständigem Messing. Er ist speziell für die Nahwärmeversorgung konzipiert und dient als zuverlässige Verbindung zwischen PE-Xa / PE 100-RC Mediumrohren und Übergangsnippeln mit zylindrischem Außengewinde. Mit seinen zylindrischen G Innengewinden und O-Ring-Dichtungen ist er für Systemdrücke bis 10 bar bei 20 °C und Temperaturen bis +95 °C ausgelegt.

Welche Materialien und Konstruktionsmerkmale zeichnen den Winkel aus?

Der Uponor Wipex Winkel ist aus korrosionsbeständigem Messing gefertigt, das gemäß DIN EN ISO 6509 entzinkungsbeständig ist. Beide Anschlüsse bestehen aus dieser hochwertigen Messinggüte. Das Formteil ist als 1-teilige Ausführung konzipiert und zugfest. Für die Dichtung kommt Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz, der als O-Ring zwischen den einzelnen Wipex Formteilen sowie zwischen Wipex Übergangsnippel und Wipex Formteil eine zuverlässige Dichtheit sicherstellt. Ein Schraubenset, das eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing beinhaltet, ergänzt die Konstruktion.

Wie sind die Anschlüsse des Wipex Winkels gestaltet?

Der Winkel verfügt über zwei zylindrische G Innengewinde (BSPP) mit einem Nenndurchmesser von jeweils 1 1/4 Zoll (32 mm). Beide Anschlüsse sind unbehandelt und weisen eine Länge von 42 mm auf. Die zylindrischen G Innengewinde sind mit O-Ringen ausgestattet, um eine sichere und dichte Verbindung zu ermöglichen.

Für welche Anwendungen und Leistungsbereiche ist der Winkel geeignet?

Dieses Fittingsystem ist speziell für die Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS konzipiert. Es ermöglicht die Verbindung und den Übergang zwischen PE-Xa / PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde. Der Winkel ist für eine maximale Temperaturbelastung von +95 °C ausgelegt. Bei einer Temperatur von 20 °C hält er einem maximalen Arbeitsdruck von 10 bar stand. Das Produkt weist ein Standard Dimension Ratio (SDR) von 11 auf und ist systemgebunden.

Welche Zertifizierungen besitzt der Uponor Wipex Winkel?

Der Uponor Wipex Winkel verfügt über mehrere anerkannte Zertifizierungen, die seine Qualität und Konformität bestätigen. Dazu gehören die KOMO Systemzertifizierung nach BRL 5609, die Kiwa Systemzertifizierung, die Deklaration nach DIN EN 15632, das DVGW-Siegel (W534) und die ÖVGW PW302 Zertifizierung. Eine Gastec QA Prüfung liegt für dieses Produkt nicht vor.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90 Grad
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32 mm)
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32 mm)
• Material: Messing, entzinkungsbeständig (DZR)
• Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperaturbelastung: +95 °C
• Standard Dimension Ratio (SDR): 11
• Ausführung: 1-teilig

Der Uponor Wipex Winkel bietet eine sichere und langlebige Verbindungslösung für Nahwärmeversorgungssysteme. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit EPDM-O-Ringen, stellt dieses 1-teilige Formteil eine zuverlässige Dichtheit sicher. Es ist für den Einsatz bei Temperaturen bis +95 °C und einem maximalen Arbeitsdruck von 10 bar bei 20 °C konzipiert und durch relevante Zertifizierungen wie DVGW und KIWA bestätigt.
