Uponor Ecoflex Varia Single Kunststoff-Rohrleitungssystem 40x3,7/140mm

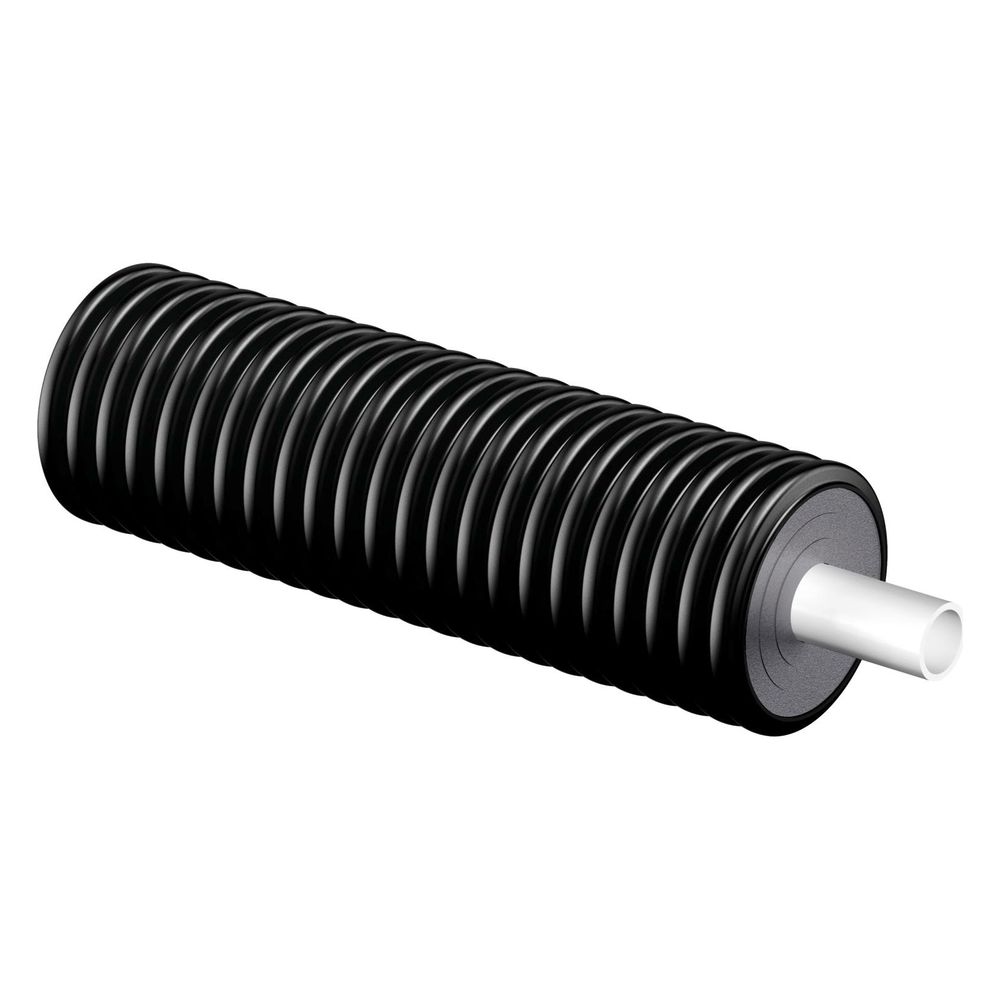

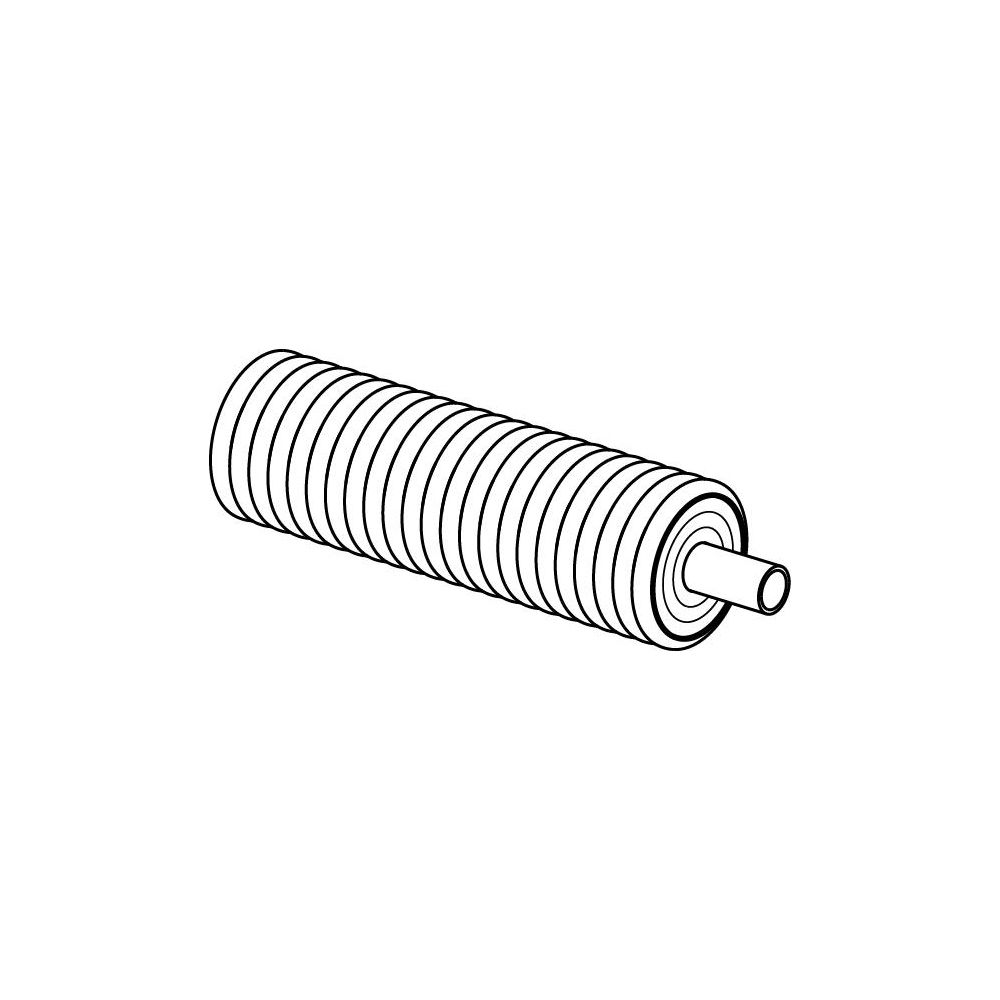

Der Uponor Ecoflex Varia Single Kunststoff-Rohrleitungssystem 40x3,7/140mm ist ein flexibles, vorgedämmtes und selbstkompensierendes System der Ecoflex Varia Serie. Es wurde gemäß DIN EN 15632 für die Erdverlegung entwickelt und dient dem effizienten Transport von Heiz- oder Kühlwasser. Das System zeichnet sich durch ein vernetztes Polyethylen (PE-Xa) Mediumrohr, eine PEX-Schaum-Dämmung und ein robustes HDPE-Mantelrohr aus, das eine maximale Temperatur von 95 °C (kurzzeitig) und einen Arbeitsdruck von 6 bar ermöglicht.

Was zeichnet das Uponor Ecoflex Varia Single System aus?

Das Uponor Ecoflex Varia Single Rohrleitungssystem ist ein flexibles, vorgedämmtes und selbstkompensierendes Kunststoff-Rohrleitungssystem, das gemäß DIN EN 15632 für die Erdverlegung produziert wird. Es ist für den Transport von Heiz- oder Kühlwasser konzipiert. Die Konstruktion stellt eine hohe Beständigkeit gegen Korrosion und Verrottung sicher. Die statische Nachweisführung bei Erd- und Verkehrslasten (SLW 60 = 60 t) nach ATV-DVWK-A127 unterstreicht die Robustheit und Zuverlässigkeit des Systems.

Welche Materialien kommen zum Einsatz?

Das Mediumrohr besteht aus naturfarbenem, vernetztem Polyethylen (PE-Xa) gemäß DIN EN ISO 15875-1 und DIN 16892/16893, mit einer SDR 11 (PN6) Klassifizierung. Es ist sauerstoffdiffusionsdicht gemäß DIN EN 15632 und DIN 4726. Das Dämmmaterial ist ein mehrlagiger, alterungsbeständiger, geschlossenzelliger, vernetzter Polyethylen Dämmstoff (PEX-Schaum), der dauerelastisch ist und eine Wasseraufnahme von unter 1 % vol. gemäß DIN EN 15632 und EN 489 aufweist. Das korrugierte Mantelrohr besteht aus Polyethylen hoher Dichte (PE-HD) in schwarzer Farbe.

Welche technischen Eigenschaften bietet das Rohrleitungssystem?

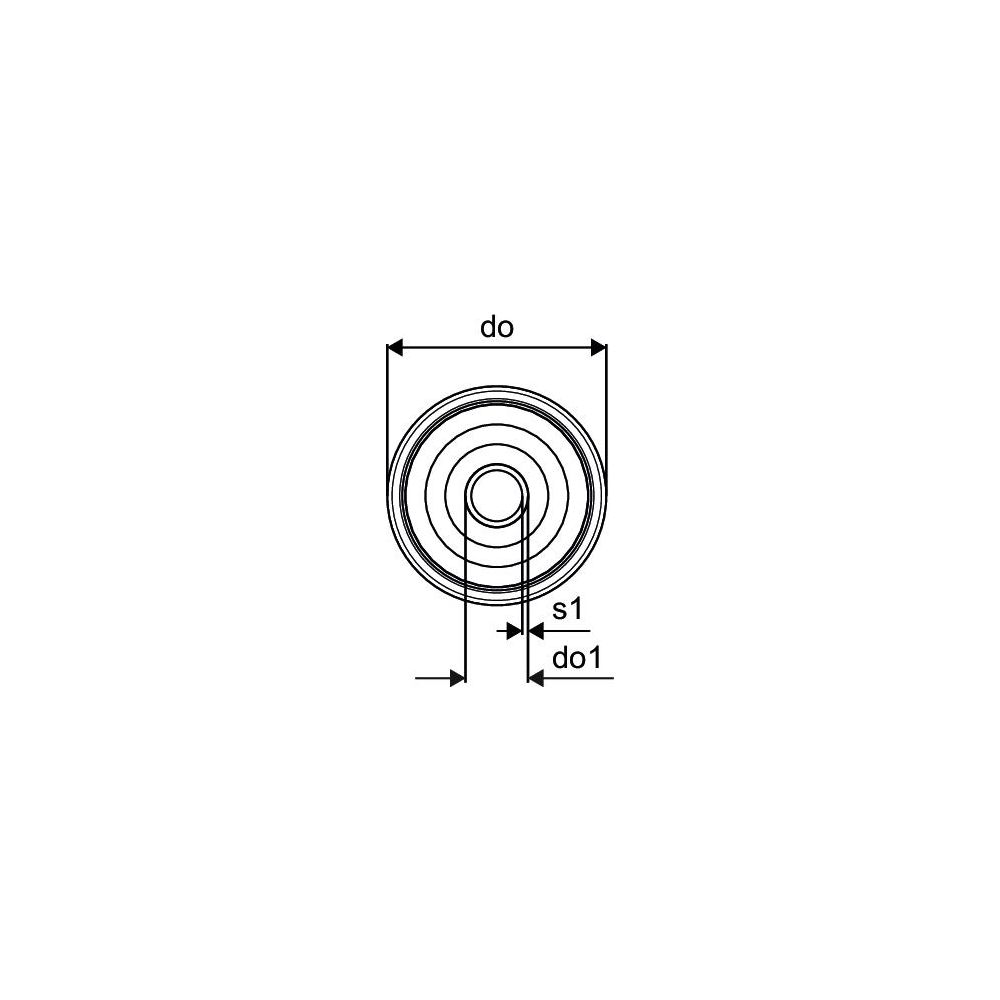

Das System ist für eine maximale Mediumtemperatur von 95 °C (kurzzeitig) und eine Betriebstemperatur von 80 °C gemäß DIN EN 15632 ausgelegt. Der maximale Arbeitsdruck bei 20 °C beträgt 6 bar. Das Innenrohr hat einen Durchmesser von 40 mm und eine Wanddicke von 3,7 mm. Der äußere Durchmesser des Mantelrohrs beträgt 140 mm. Das System ist diffusionsdicht und verfügt über ein einzelnes Innenrohr. Der minimale Biegeradius liegt bei 350 mm.

Welche Zertifizierungen liegen vor?

Das Uponor Ecoflex Varia Single Rohrleitungssystem besitzt eine CSTB Systemzertifizierung, die die Qualität und Leistungsfähigkeit des Systems bestätigt.

Technische Daten

• Durchmesser Innenrohr: 40 mm
• Wanddicke Innenrohr: 3,7 mm
• Äußerer Durchmesser Mantelrohr: 140 mm
• Isoliermaterial: PEX-Schaum
• Werkstoff des Mantelrohrs: HDPE
• Standard Dimension Ratio (SDR): 11
• Max. Mediumtemperatur (kurzzeitig): 95 °C
• Max. Mediumtemperatur (Dauerbetrieb): 80 °C
• Max. Arbeitsdruck bei 20 °C: 6 bar
• Min. Biegeradius: 350 mm

Das Uponor Ecoflex Varia Single Kunststoff-Rohrleitungssystem bietet eine zuverlässige und energieeffiziente Lösung für die Nahwärmeversorgung. Mit seinem PE-Xa Innenrohr, der PEX-Schaum-Dämmung und dem robusten HDPE-Mantelrohr ermöglicht es den sicheren Transport von Heiz- oder Kühlwasser bei einer maximalen Dauerbetriebstemperatur von 80 °C und einem Arbeitsdruck von 6 bar. Die Sauerstoffdiffusionsdichtheit des Systems trägt maßgeblich zur Langlebigkeit der gesamten Anlage bei.
