Uponor Ecoflex Übergangsnippel PN 10, 20x2,8mm x 3/4"

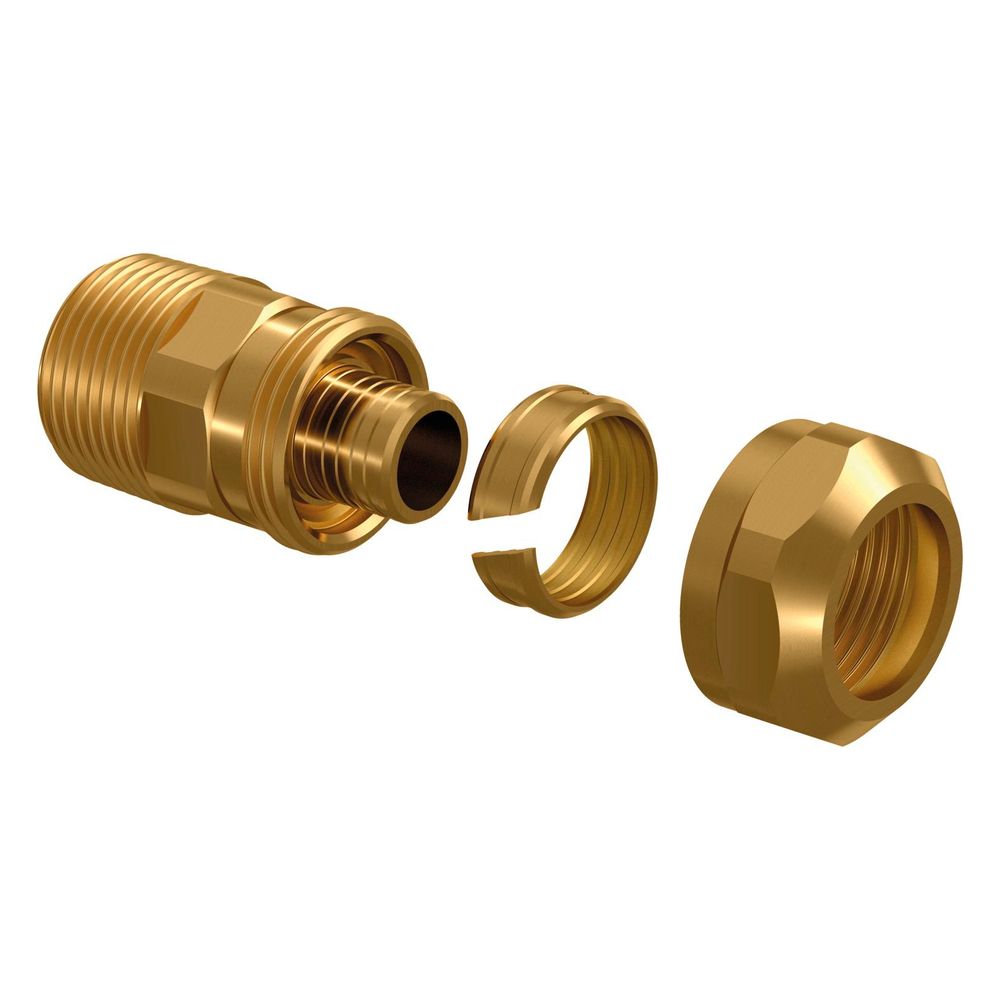

Der Uponor Ecoflex Übergangsnippel PN 10, 20x2,8mm x 3/4" aus der Ecoflex Serie ist ein gerades, dreiteiliges Fitting für die Nahwärmeversorgung. Er ermöglicht den Übergang von PE-Xa Rohren zu einem konischen Außengewinde R 3/4" und ist für einen maximalen Arbeitsdruck von 10 bar bei bis zu +95 °C ausgelegt. Das Produkt ist systemgebunden und besteht aus korrosionsbeständigem, entzinkungsbeständigem Messing.
Welche Materialien und Eigenschaften zeichnen den Übergangsnippel aus?

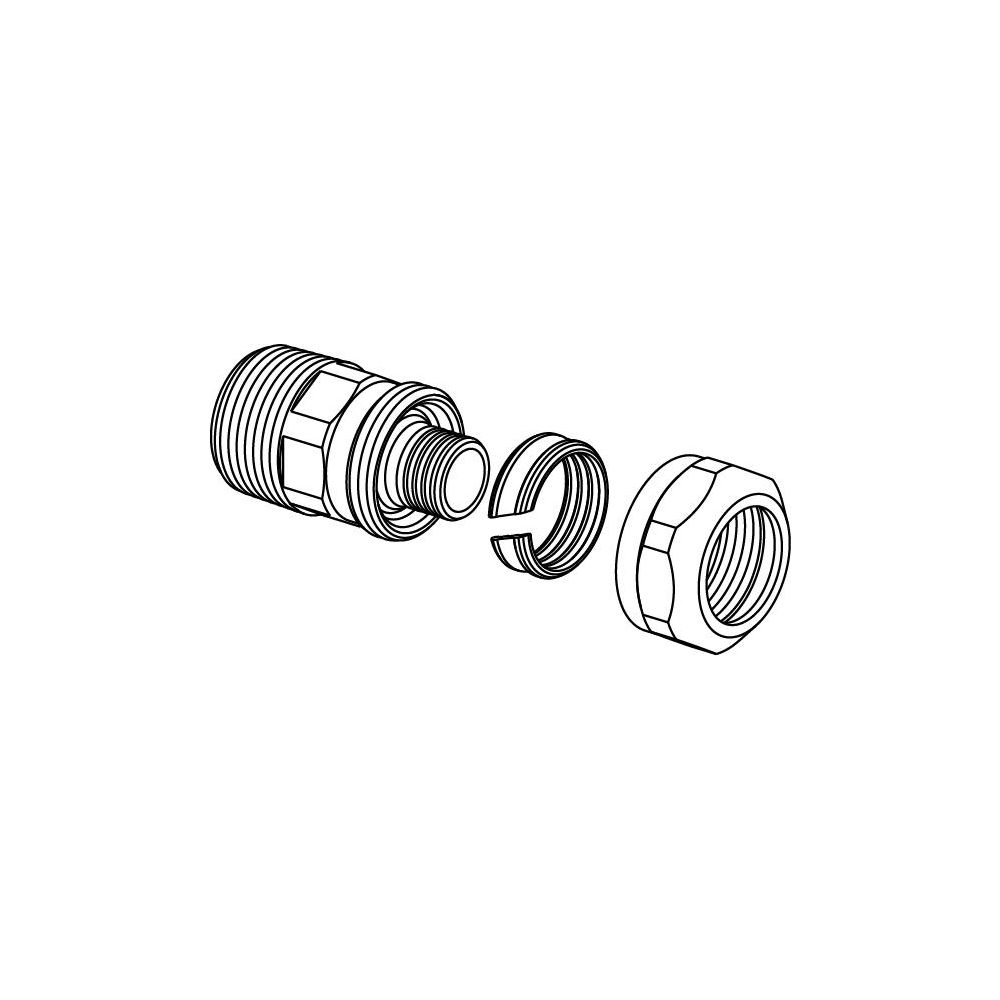

Der Uponor Ecoflex Übergangsnippel besteht aus hochwertigem, entzinkungsbeständigem Messing, das gemäß DIN EN ISO 6509 korrosionsbeständig ist. Die Konstruktion ist dreiteilig und gerade ausgeführt. Eine hohe Zugfestigkeit ermöglicht eine zuverlässige und dauerhafte Verbindung. Die Oberflächen der Anschlüsse sind unbehandelt. Das Schraubenset des Übergangsnippels beinhaltet eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing.
Wie erfolgt die Verbindung mit den Rohrsystemen?
Der Übergangsnippel verfügt über zwei Anschlüsse: Anschluss 1 ist als Klemmringanschluss für PE-Xa Rohre mit einem Außendurchmesser von 20 konzipiert. Anschluss 2 ist ein konisches Außengewinde nach BSPT-R (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 3/4 Zoll (20). Für die Abdichtung des konischen Außengewindes ist das Eindichten mit Hanf erforderlich. Der Übergangsnippel ist für die Verbindung von PE-Xa und PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde vorgesehen. Er ist kompatibel mit den Rohrsystemen VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS.
Welche Dichtung und Zertifizierungen bietet der Übergangsnippel?
Die Wipex Fittings sind O-Ring dichtend, sowohl zwischen einzelnen Wipex Formteilen als auch zwischen dem Übergangsnippel und Wipex Formteilen. Die Qualität und Sicherheit des Übergangsnippels wird durch verschiedene Zertifizierungen bestätigt, darunter DVGW W534, DVGW W321, KOMO Systemzertifizierung, KIWA Systemzertifizierung und ÖVGW Systemzertifizierung.

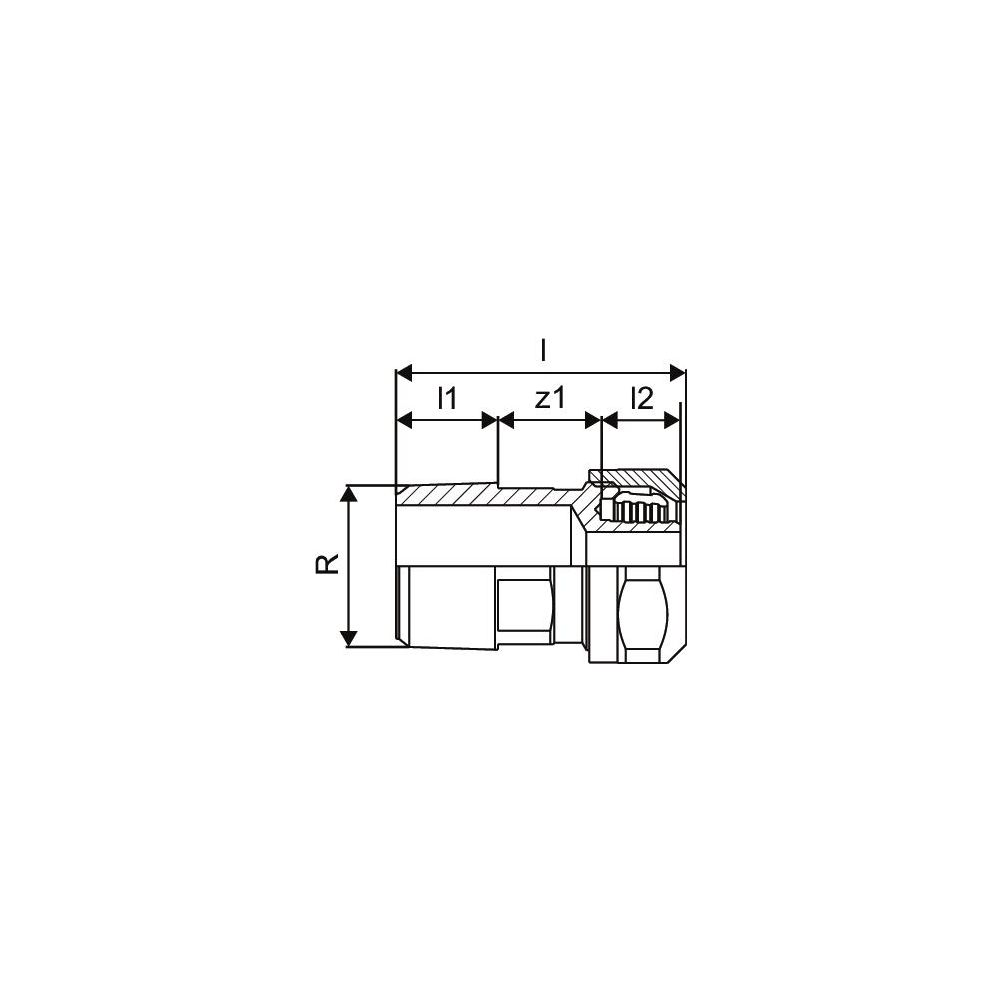

Technische Daten
- Ausführung: 3-teilig
- Form: gerade
- Anschluss 1: Klemmring
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Länge: 46,4
- Rohraußendurchmesser Anschluss 1: 20
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Max. Arbeitsdruck bei 20 °C: 10
- Max. Temperaturbelastung: +95 °C
- Werkstoff: Messing PL
Der Uponor Ecoflex Übergangsnippel bietet eine zuverlässige und zugfeste Verbindung für PE-Xa und PE 100-RC Rohrsysteme in der Nahwärmeversorgung. Gefertigt aus korrosionsbeständigem Messing und ausgelegt für einen maximalen Arbeitsdruck von 10 bar sowie Temperaturen bis +95 °C, stellt dieser dreiteilige Übergangsnippel eine langlebige Lösung dar. Die spezifischen Anschlüsse, ein Klemmring für 20 Rohre und ein konisches 3/4 Zoll Außengewinde, ermöglichen eine präzise Integration in bestehende Installationen.
Technische Daten
| Hersteller-Warengruppe | Nahwärmeversorgung |
| Hersteller-Serie | Ecoflex |
| Hersteller-Produktgruppe | Uponor Wipex |
| Hersteller-Artikelnummer | 1091505 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Artikelnummer | UPONOR-1091505 |
| Ausführung | 3-teilig |
| EAN-13 | 6414905222896 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,121 kg |
| Länge | 46,4 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Standard Dimension Ratio (SDR) | 7,4 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
