Uponor Ecoflex Anschweißkupplung ST PN 6 EU plus GOST
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Rohraußendurchmesser
Wandstärke
Innendurchmesser
Beschreibung

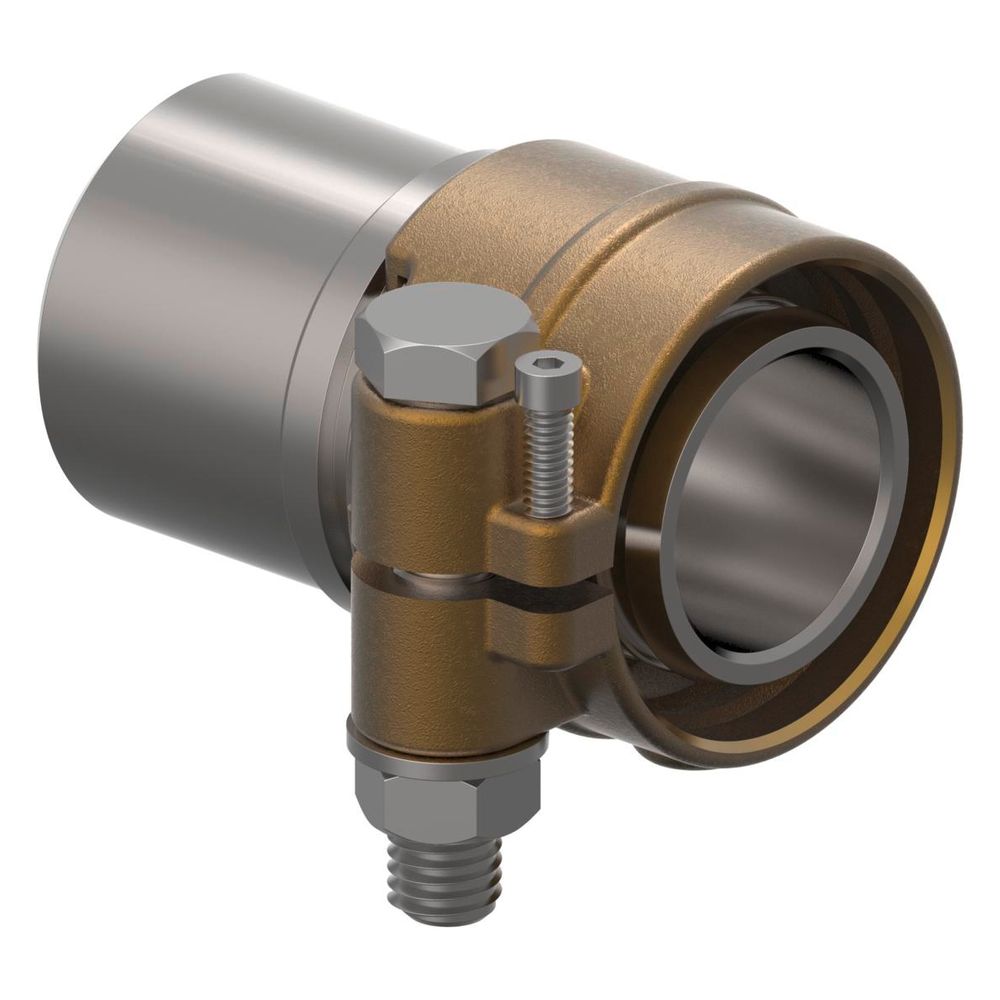

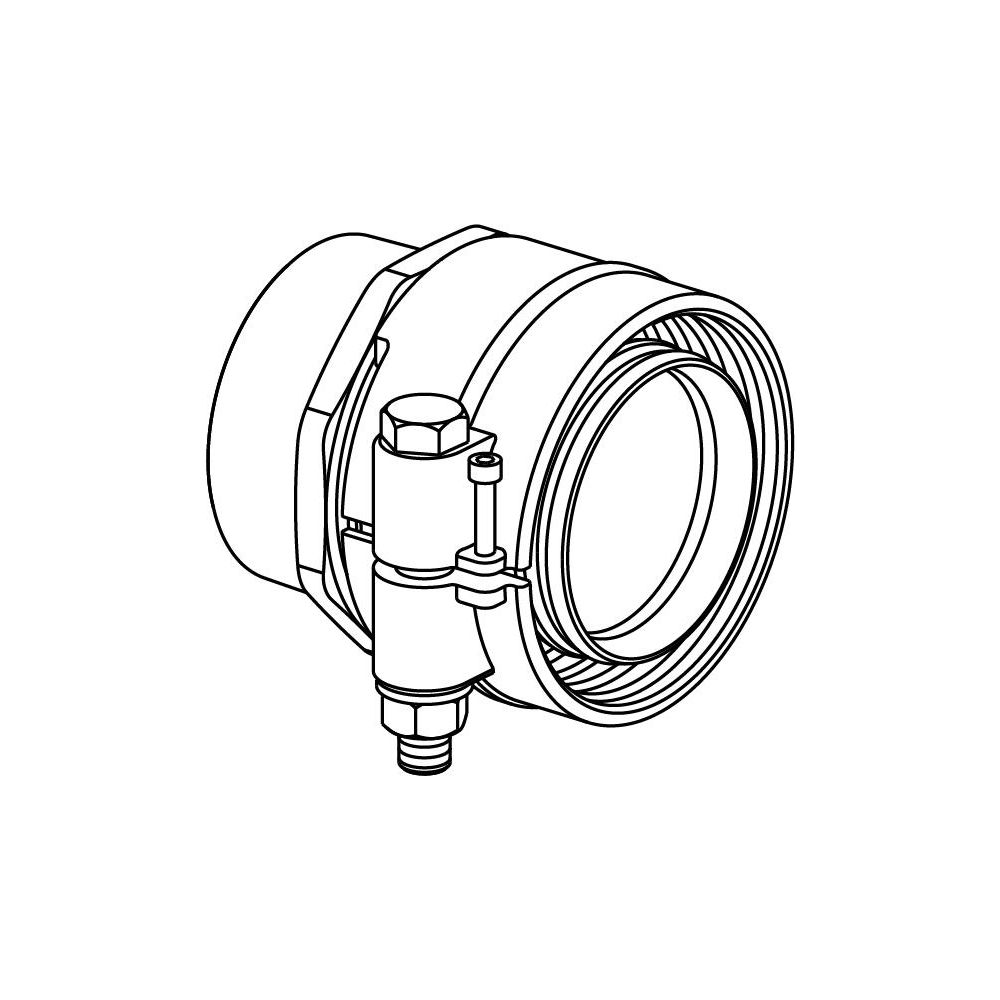

Uponor Ecoflex Anschweißkupplung ST PN 6 EU plus GOST 75x6,8-76,1mm
Die Uponor Ecoflex Anschweißkupplung ST PN 6 EU plus GOST ist eine einteilige, gerade Kupplung aus der Ecoflex Serie, die für die Nahwärmeversorgung konzipiert wurde. Sie ermöglicht eine zuverlässige und zugfeste Verbindung von PE-Xa 6 bar Rohren auf Stahlrohre. Diese Kupplung ist für eine maximale Temperaturbelastung von +95 °C bei einem Betriebsdruck von 6 bar ausgelegt und ist kompatibel mit den Uponor Rohrsystemen VIP Thermo, Thermo, Varia und Quattro.
Wie ist die Uponor Ecoflex Anschweißkupplung konstruiert?
Die Uponor Ecoflex Anschweißkupplung ist als einteilige, gerade Ausführung konzipiert und Teil des Uponor Wipex Fittingsystems. Sie verfügt über einen Schweißanschluss für Stahlrohre und einen Klemmanschluss für PE-Xa Rohre. Die Verbindung ist systemgebunden und zugfest, was eine dauerhafte und sichere Verbindung zwischen den Werkstoffen Stahl und Messing ermöglicht. Die Klemmhülse ist mit Kunststoffplättchen vorgeweitet und für Dimensionen von 63 bis 110 mm geeignet.
Welche Materialien kommen zum Einsatz und wie wird die Dichtheit erreicht?
Die Kupplung besteht aus korrosionsbeständigem Messing, das gemäß DIN EN ISO 6509 entzinkungsbeständig ist. Für eine stabile Verbindung sorgen Edelstahlschrauben. Die Dichtheit wird durch O-Ringe erreicht, die sowohl zwischen einzelnen Wipex Formteilen als auch zwischen Wipex Übergangsnippel und Wipex Formteil abdichten. Das Schraubenset beinhaltet eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing.
Für welche Rohrsysteme und Anwendungen ist die Kupplung geeignet?
Diese Anschweißkupplung ist für den Übergang von PE-Xa 6 bar Rohren auf Stahlrohre konzipiert. Sie dient als Verbindung zwischen PE-Xa oder PE 100-RC Mediumrohren und Übergangsnippeln mit zylindrischem Außengewinde. Die Kupplung ist ein integraler Bestandteil des Fittingsystems und kompatibel mit den Uponor Rohrsystemen VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Sie ist für eine maximale Temperaturbelastung von +95 °C und einen Betriebsdruck von 6 bar ausgelegt.

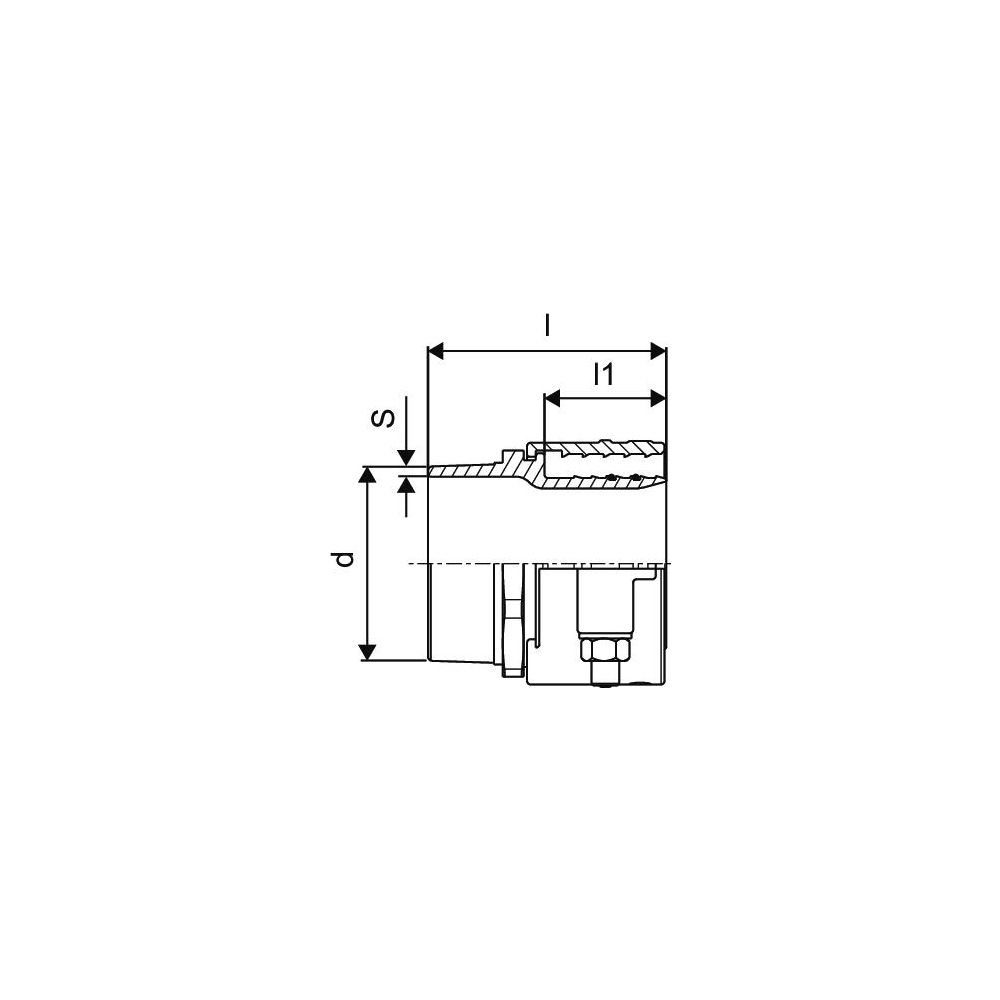

Technische Daten
- Ausführung: 1-teilig
- Anschluss 1: Schweißanschluss (Stahl)
- Anschluss 2: Klemmanschluss (Messing)
- Rohraußendurchmesser Anschluss 1: 76,1 mm
- Rohraußendurchmesser Anschluss 2: 75 mm
- Standard Dimension Ratio (SDR): 11
- Max. Temperaturbelastung: +95 °C
- Max. Betriebsdruck: 6 bar
- Reduzierend: ja
- Systemgebunden: ja
Die Uponor Ecoflex Anschweißkupplung bietet eine robuste und korrosionsbeständige Verbindungslösung für die Nahwärmeversorgung. Ihre einteilige Bauweise aus entzinkungsbeständigem Messing und Stahl ermöglicht eine sichere und zugfeste Verbindung von PE-Xa Rohren mit Stahlrohren. Mit einer maximalen Temperaturbeständigkeit von +95 °C und einem Betriebsdruck von 6 bar ist diese Kupplung eine zuverlässige Komponente für anspruchsvolle Installationen.
Technische Daten
| Hersteller-Warengruppe | Nahwärmeversorgung |
| Hersteller-Serie | Ecoflex |
| Hersteller-Produktgruppe | Uponor Wipex |
| Hersteller-Artikelnummer | 1094018 |
| Hersteller | Uponor |
| Anschluss 1 | Schweißanschluss |
| Anschluss 2 | Klemmanschluss |
| Artikelnummer | UPONOR-1094018 |
| Ausführung | 1-teilig |
| EAN-13 | 6414905231768 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 1,6 kg |
| Länge | 101 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 76,1 |
| Rohraußendurchmesser Anschluss 2 | 75 |
| Standard Dimension Ratio (SDR) | 11 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
