Beschreibung

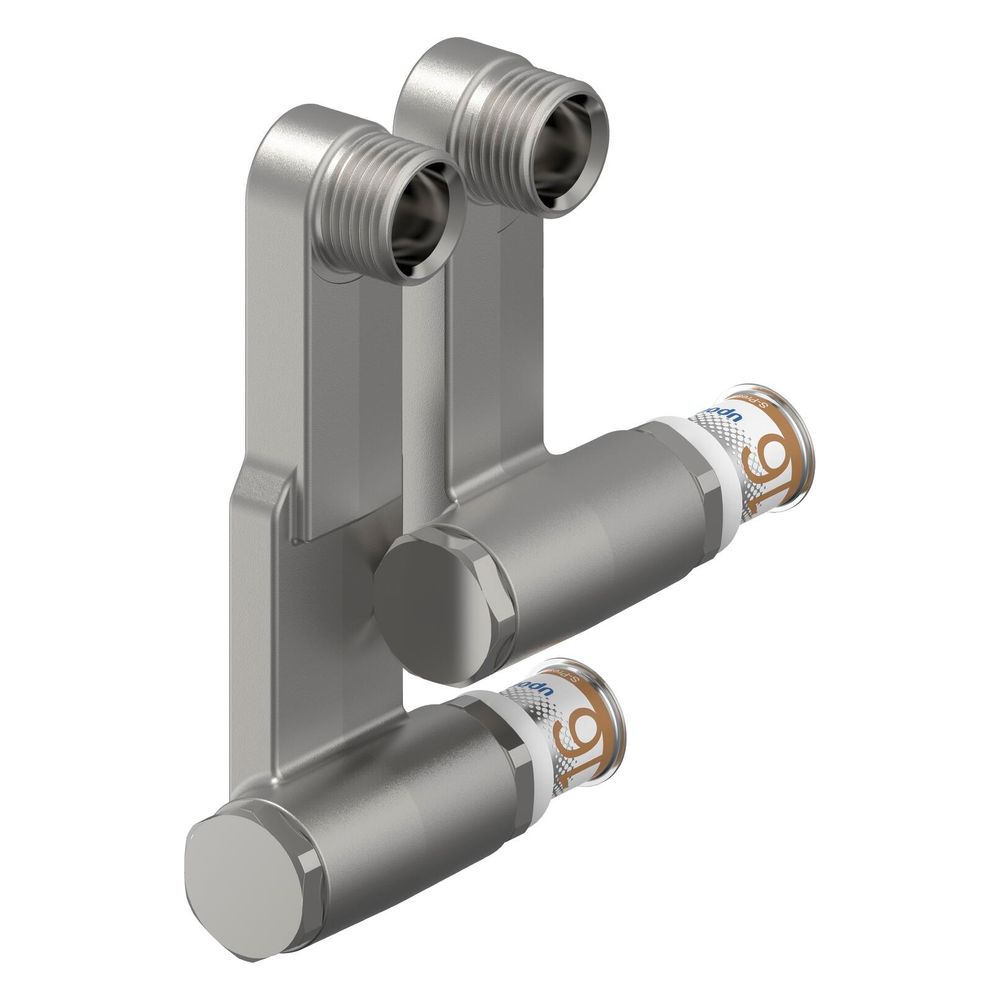

Uponor S-Press Plus SL-Anschlussgarnitur, 0-G1/2" MT-16
Die Uponor S-Press Plus SL-Anschlussgarnitur, 0-G1/2" MT-16 aus der S-Press PLUS Serie ist eine hochwertige Verbindungslösung für Verbundrohrsysteme. Sie wurde speziell für die Sockelleistenmontage ohne Ausstemmen der Wand entwickelt und ermöglicht den universellen Anschluss von Uponor Verbundrohren mit einem Außendurchmesser von 16 mm an Ventilheizkörpern mit Anschluss von unten. Gefertigt aus entzinkungsbeständigem Messing mit verzinnter Oberfläche, ist diese Garnitur für den Einsatz in Heizungsinstallationen konzipiert.
Wie ist die Anschlussgarnitur konstruiert und welche Materialien werden verwendet?
Die Anschlussgarnitur besteht aus entzinkungsbeständigem Messing und ist mit einer verzinnter Oberfläche versehen. Sie verfügt über mehrere Pressmuffen mit einem Rohraußendurchmesser von 16 mm sowie Außengewinde mit zylindrischem BSPP-Gewinde nach DIN EN ISO 228-1 in der Größe 1/2 Zoll (15). Die Konstruktion ist reduzierend ausgeführt und für einen maximalen Arbeitsdruck von 10 bei 20 °C sowie eine maximale Mediumtemperatur von 70 im Dauerbetrieb ausgelegt.
Welche besonderen Merkmale erleichtern die Montage und Handhabung?
Die Garnitur ist mit einer fixierten Presshülse ausgestattet, die ein Sichtfenster und einen Pressanschlag bietet. Ein QR-Code ermöglicht den direkten Zugang zu Produktinformationen. Die Verpresstkennzeichnung und die Farbkodierung unterstützen eine schnelle Dimensionserkennung. Das Pressen erfolgt ohne Kalibrieren und Entgraten, was die Installation vereinfacht und beschleunigt.
Für welche Anwendungen ist die Anschlussgarnitur geeignet?
Diese Anschlussgarnitur ist speziell für die Sockelleistenmontage konzipiert, bei der kein Ausstemmen der Wand erforderlich ist. Sie dient dem Anschluss von Uponor Verbundrohren MLC/Uni Pipe PLUS an Ventilheizkörper mit Anschluss von unten. Durch ihre Systemgebundenheit ist sie optimal auf die entsprechenden Rohrsysteme abgestimmt.
Technische Daten
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Oberflächenschutz: verzinnt
- Anschluss 1: Pressmuffe
- Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
- Rohraußendurchmesser Anschluss 1: 16
- Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
- Max. Mediumtemperatur (Dauerbetrieb): 70
- Max. Arbeitsdruck bei 20 °C: 10
- Reduzierend: ja
- Systemgebunden: ja
Die Uponor S-Press Plus SL-Anschlussgarnitur bietet eine zuverlässige und effiziente Lösung für die Heizkörperinstallation. Gefertigt aus entzinkungsbeständigem Messing und für einen maximalen Arbeitsdruck von 10 bei 20 °C sowie eine maximale Mediumtemperatur von 70 im Dauerbetrieb ausgelegt, ermöglicht sie eine dauerhafte Verbindung. Die einfache Montage ohne Kalibrieren und Entgraten sowie die Dimensionserkennung tragen zur Effizienz bei der Installation bei.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1094219 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 3 | Pressmuffe |
| Anschluss 4 | Pressmuffe |
| Anschluss 5 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 6 | Pressmuffe |
| Arbeitslänge Anschluss 3 | 31 |
| Artikelnummer | UPONOR-1094219 |
| EAN-13 | 6414905278213 |
| Gewicht | 0,617 kg |
| Länge Anschluss 2 | 28 |
| Länge Anschluss 3 | 51 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 5 | 1/2 Zoll (15) |
| Oberflächenschutz | verzinnt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 16 |
| Rohraußendurchmesser Anschluss 3 | 16 |
| Rohraußendurchmesser Anschluss 4 | 16 |
| Rohraußendurchmesser Anschluss 6 | 16 |
| Systemgebunden | ja |
| Werkstoff | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Winkel Anschluss 3-4 | 90 |
| Winkel Anschluss 4-5 | 90 |
| Winkel Anschluss 5-6 | 90 |
| WEEE-Nr. | 16532378 |
