Uponor Magna Pipe Plus, 20x2,0mm, 480m, 1091276

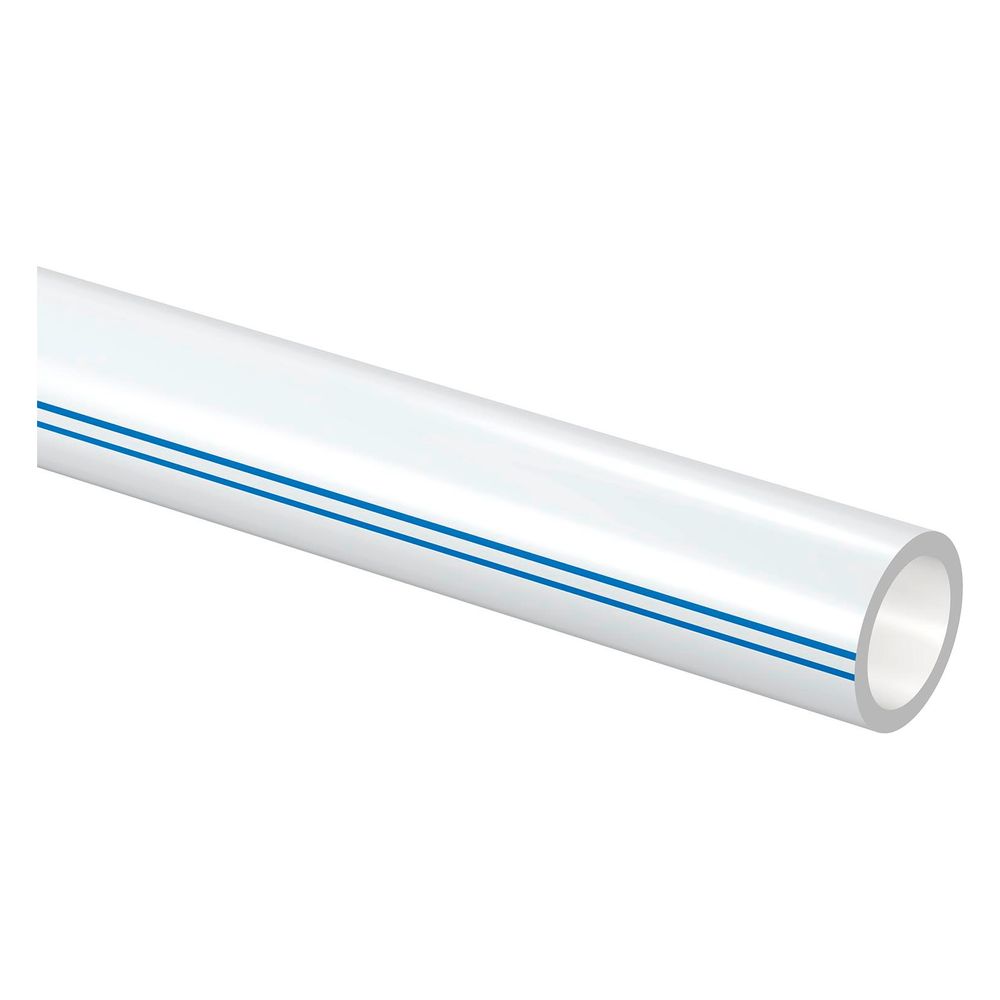

Das Uponor Magna Pipe Plus 20x2,0mm ist ein flexibles PE-Xa-Rohr aus der Magna Serie, das speziell für Flächenheizungen und -kühlungen entwickelt wurde. Mit einer Länge von 480 Metern pro Rolle eignet sich dieses Rohr ideal für Fußbodenheizungen und Niedertemperaturheizsysteme, die sowohl Heiz- als auch Kühlfunktionen übernehmen. Es ist sauerstoffdiffusionsdicht nach DIN 4726 und erfüllt die Brandklassifizierung Klasse E nach DIN EN 13501-1.

Wie ist das Uponor Magna Pipe Plus Rohr aufgebaut?

Das Rohr besteht aus vernetztem Polyethylen (PE-Xa) gemäß DIN EN ISO 15875 Teil 1. Es verfügt über eine Sauerstoffdiffusionsschicht aus EVOH (Ethylenvinylalkohol) und eine zusätzliche äußere Schutzschicht in weißer Farbe mit zwei blauen Streifen. Diese 5-Schicht-Konstruktion schützt effektiv vor mechanischen Beschädigungen und stellt die Sauerstoffdiffusionsdichtheit nach DIN 4726 sicher.

Für welche Anwendungen ist das Rohr geeignet?

Das Uponor Magna Pipe Plus Rohr ist vielseitig einsetzbar für Flächenheizung und -kühlung, insbesondere in Fußbodenheizungen und Niedertemperaturheizsystemen. Es ermöglicht effizientes Heizen und Kühlen. Das Rohr ist kompatibel mit Uponor Q&E, Smart Presskupplungen und Klemmringverschraubungen, was eine flexible Installation ermöglicht. Es erfüllt die Anwendungsklassen 4 und 5.

Welche technischen Eigenschaften zeichnen das Rohr aus?

Das Rohr hat einen Außendurchmesser von 20 mm und eine Wandstärke von 2 mm. Es ist flexibel und kann ohne Werkzeug mit einem Mindestbiegeradius von 160 mm verlegt werden. Ein minimaler Biegeradius von 100 mm ist ebenfalls möglich. Die maximale Betriebstemperatur liegt bei 90 °C, die Störfalltemperatur bei 100 °C. Der maximale Betriebsdruck beträgt 6 bar bei 90 °C, wobei ein Anlagendruck von 6 bar bei 70 °C ebenfalls angegeben ist. Die Mediumtemperatur liegt zwischen 0 und 70 °C.

Technische Daten

• Rohraußendurchmesser: 20 mm
• Wandstärke: 2 mm
• Länge: 480 m
• Werkstoffgüte: PE-Xa
• Sauerstoffdiffusionsdicht: ja
• Max. Betriebstemperatur: 90 °C
• Max. Betriebsdruck: 6 bar bei 90 °C
• Max. Anlagendruck: 6 bar bei 70 °C
• Min. Biegeradius ohne Werkzeug: 160 mm
• Nenndurchmesser: DN 15
• Brandklassifizierung: Klasse E nach DIN EN 13501-1

Das Uponor Magna Pipe Plus 20x2,0mm bietet eine flexible und langlebige Lösung für Fußbodenheizungen und Niedertemperaturheizsysteme. Mit seiner hohen Sauerstoffdiffusionsdichtheit, der robusten fünf-schichtigen Konstruktion und der Eignung für verschiedene Verbindungstechniken stellt es eine zuverlässige Komponente für Heiz- und Kühlsysteme dar. Die technischen Eigenschaften wie der Rohraußendurchmesser von 20 mm, die maximale Betriebstemperatur von 90 °C und der Betriebsdruck von 6 bar bei 90 °C tragen zur sicheren und effizienten Nutzung bei.
