Beschreibung
Uponor Vario Eck-Kugelhahn Rp 3/4" x 1" , 1086559

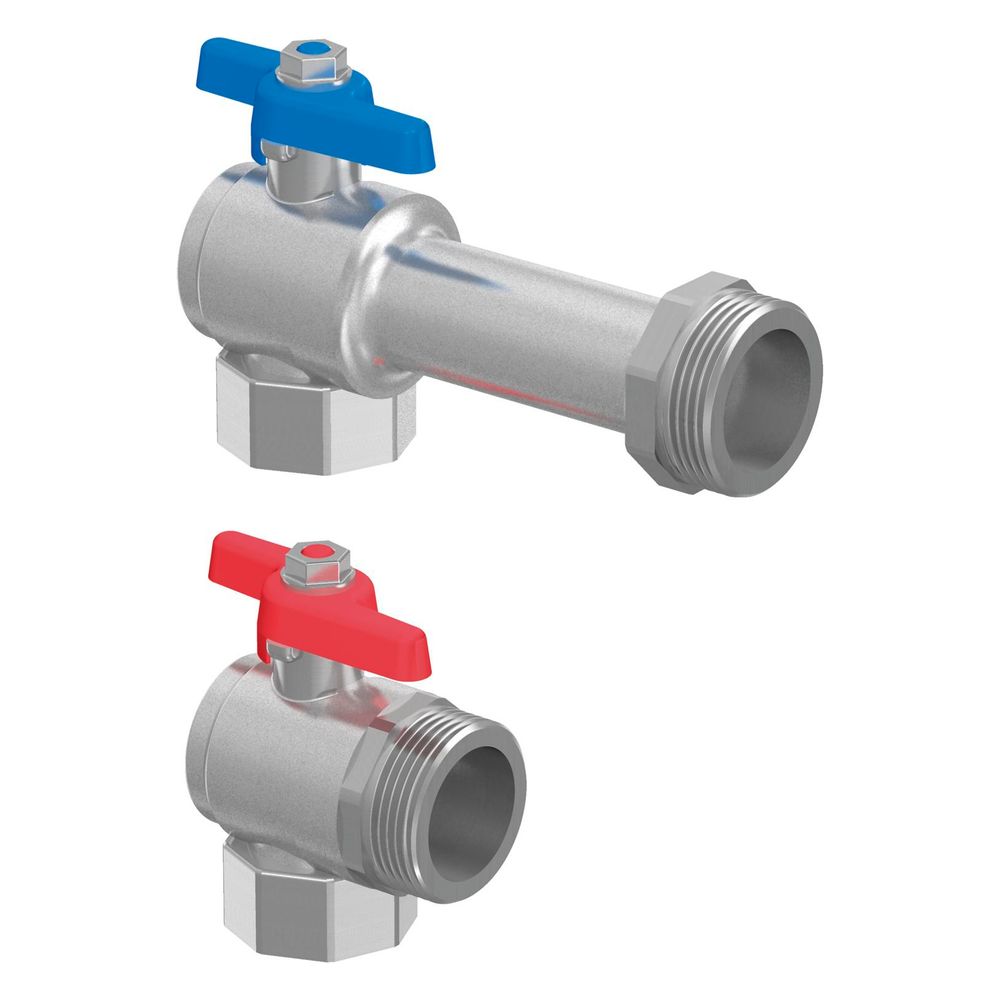

Der Uponor Vario Eck-Kugelhahn Rp 3/4" x 1" aus der Vario Serie ist ein rechtwinkliger Kugelhahn aus vernickeltem Messing. Er ist für den flachdichtenden vertikalen Anschluss G1" AG an Uponor Verteilern konzipiert und eignet sich ideal für Flächenheizungs- und -kühlsysteme. Das Set besteht aus zwei Eckkugelhähnen mit rotem und blauem T-Griff.
Wie ist der Anschluss des Uponor Vario Eck-Kugelhahns gestaltet?

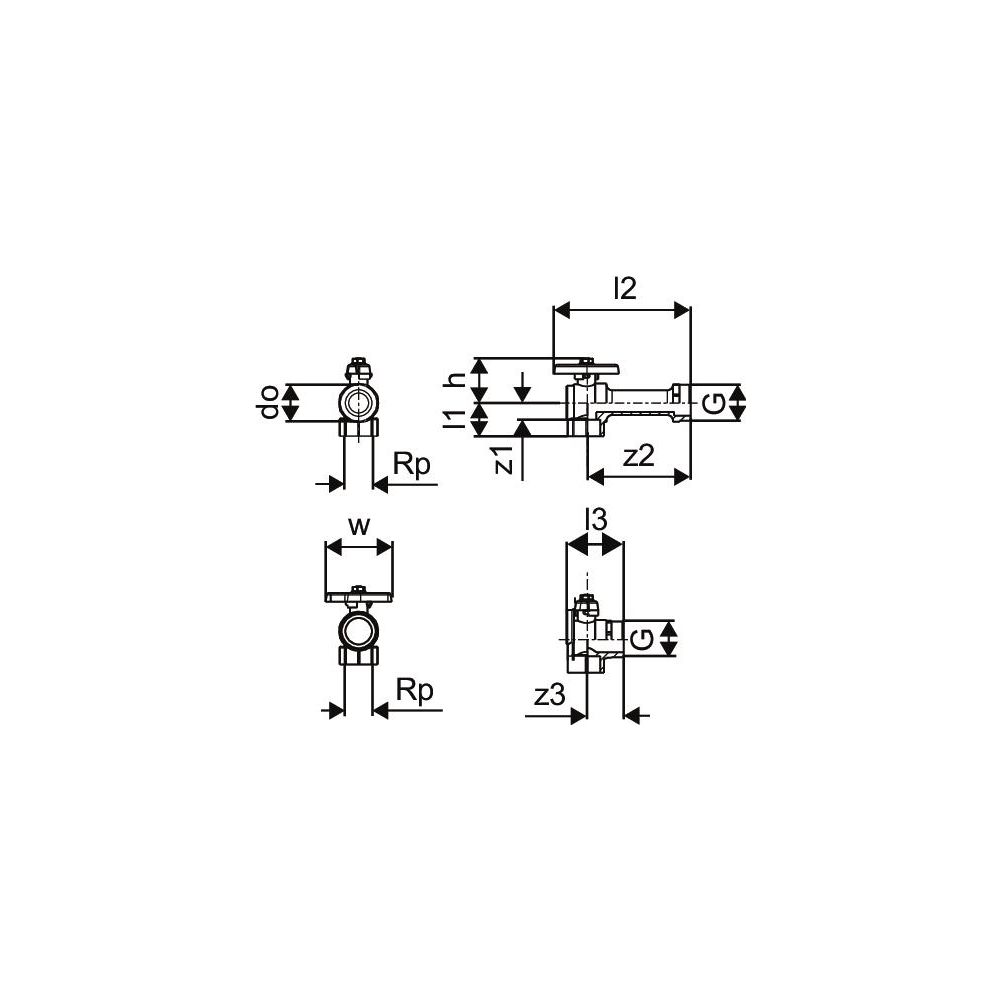

Der Kugelhahn verfügt über einen Innengewindeanschluss zylindrisch (BSPP) und einen Außengewindeanschluss zylindrisch BSPP (ISO 228-1). Beide Anschlüsse weisen einen Nenndurchmesser von 3/4 Zoll (20) auf. Die Länge des Innengewindeanschlusses beträgt 31, die des Außengewindeanschlusses 95. Die Arbeitslänge für Anschluss 1 liegt bei 22 und für Anschluss 2 bei 88. Für den Platzbedarf sind 125 mm zuzüglich der Verteilerlänge einzuplanen.
Aus welchem Material besteht der Kugelhahn und wie ist die Oberfläche beschaffen?
Das Gehäuse des Eck-Kugelhahns ist aus Messing gefertigt und vernickelt. Dieser Oberflächenschutz sorgt für eine erhöhte Widerstandsfähigkeit und Langlebigkeit in Heizungs- und Kühlsystemen.
Wie erfolgt die Bedienung des Kugelhahns?
Die Bedienung erfolgt über einen T-Griff, der eine einfache und sichere Handhabung ermöglicht. Das Set umfasst zwei Kugelhähne mit farblich unterschiedlichen Griffen (rot und blau), um eine klare Unterscheidung der Leitungen zu ermöglichen.
Technische Daten
- Werkstoff des Gehäuses: Messing
- Oberflächenschutz Gehäuse: vernickelt
- Ausführung: rechtwinklig
- Bedienung: T-Griff
- Anschluss 1: Innengewinde zylindrisch (BSPP)
- Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Länge Anschluss 1: 31
- Länge Anschluss 2: 95
Der Uponor Vario Eck-Kugelhahn aus vernickeltem Messing mit T-Griff ist eine robuste Komponente für die Flächenheizung und -kühlung. Mit seinen 3/4 Zoll (20) Anschlüssen (Innengewinde zylindrisch BSPP und Außengewinde zylindrisch BSPP) und der rechtwinkligen Ausführung ermöglicht er einen effizienten und platzsparenden Anschluss an Uponor Verteiler. Die widerstandsfähige Bauweise sichert eine langlebige Funktion.
Lieferumfang

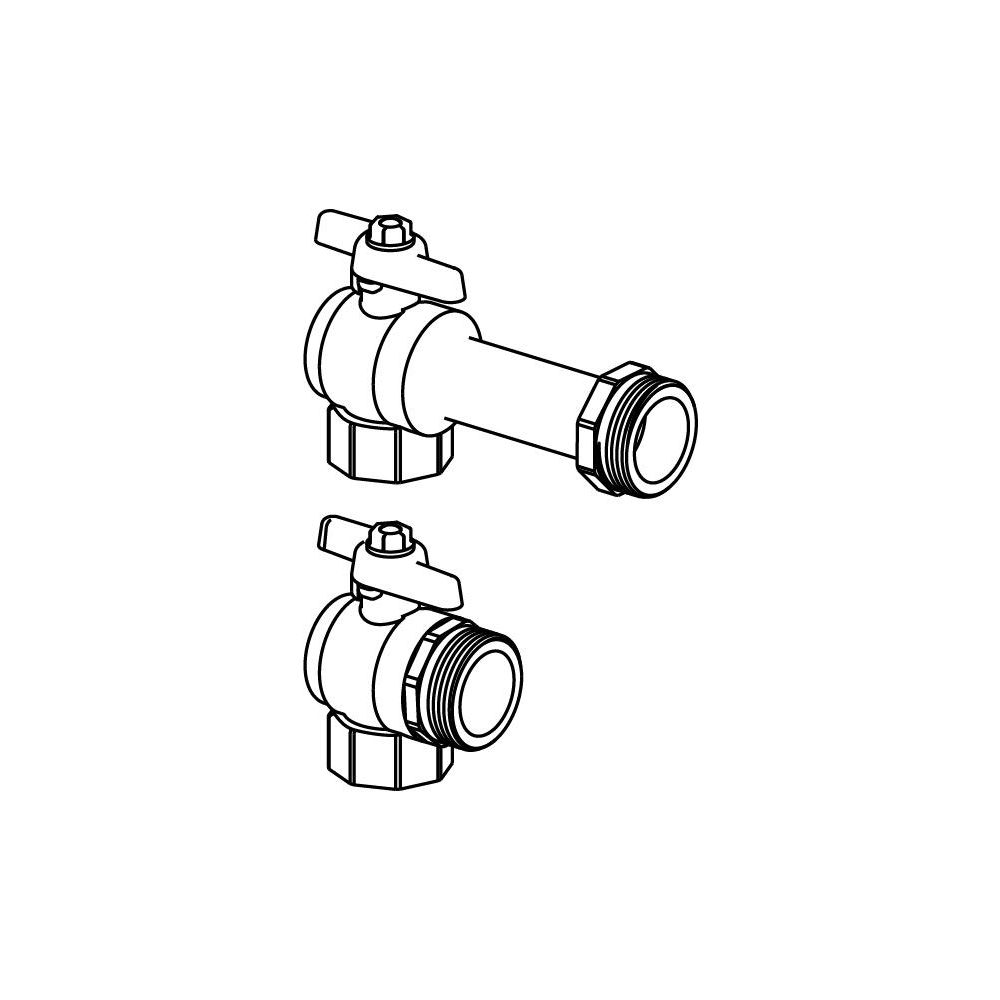

- 2x Uponor Vario Eck-Kugelhahn (mit rotem bzw. blauem Griff)
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Vario |
| Hersteller-Produktgruppe | Uponor Vario PLUS |
| Hersteller-Artikelnummer | 1086559 |
| Hersteller | Uponor |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Arbeitslänge Anschluss 1 | 22 |
| Arbeitslänge Anschluss 2 | 88 |
| Artikelnummer | UPONOR-1086559 |
| Ausführung | rechtwinklig |
| Bedienung | T-Griff |
| EAN-13 | 4021598135406 |
| Gewicht | 0,78 kg |
| Länge Anschluss 1 | 31 |
| Länge Anschluss 2 | 95 |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz Gehäuse | vernickelt |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 16532378 |
Uponor GmbH
Industriestr. 56
97437 Haßfurt
Deutschland
97437 Haßfurt
Deutschland
Uponor Heiztechnik und Flächenheizsysteme
Uponor ist besonders für moderne und energiesparsame Flächenheizsysteme bekannt. Der finnische Hersteller ist die Premium-Marke für hocheffiziente Flächenheizungen und Flächenkühlungen unter dem Fußboden, an der Decke oder an der Wand. Uponor bietet hierfür auch Varianten zum Nachrüsten oder energiesparende elektrische Fußbodenheizungen an. Ein breites Sortiment an verschiedenen Systemen und Einzelkomponenten wie Raumthermostate deckt den kompletten Bereich für die Installation der Heiztechnik ab.
Auch in Sachen Trinkwasserversorgung bietet das Uponor-Produktprogramm ein breites Angebot an hochwertigen Einzelkomponenten wie Rohre oder Press Fittings. Auch raffinierte Gesamtkonzepte für unterschiedliche Montagesituationen und Einsatzbereiche gelingen mit den Artikeln von Uponor. Das umfangreich aufgestellte Produktprogramm der Spitzenmarke wird mit diversem Heiztechnik- und Trinkwasser-Zubehör komplettiert.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
