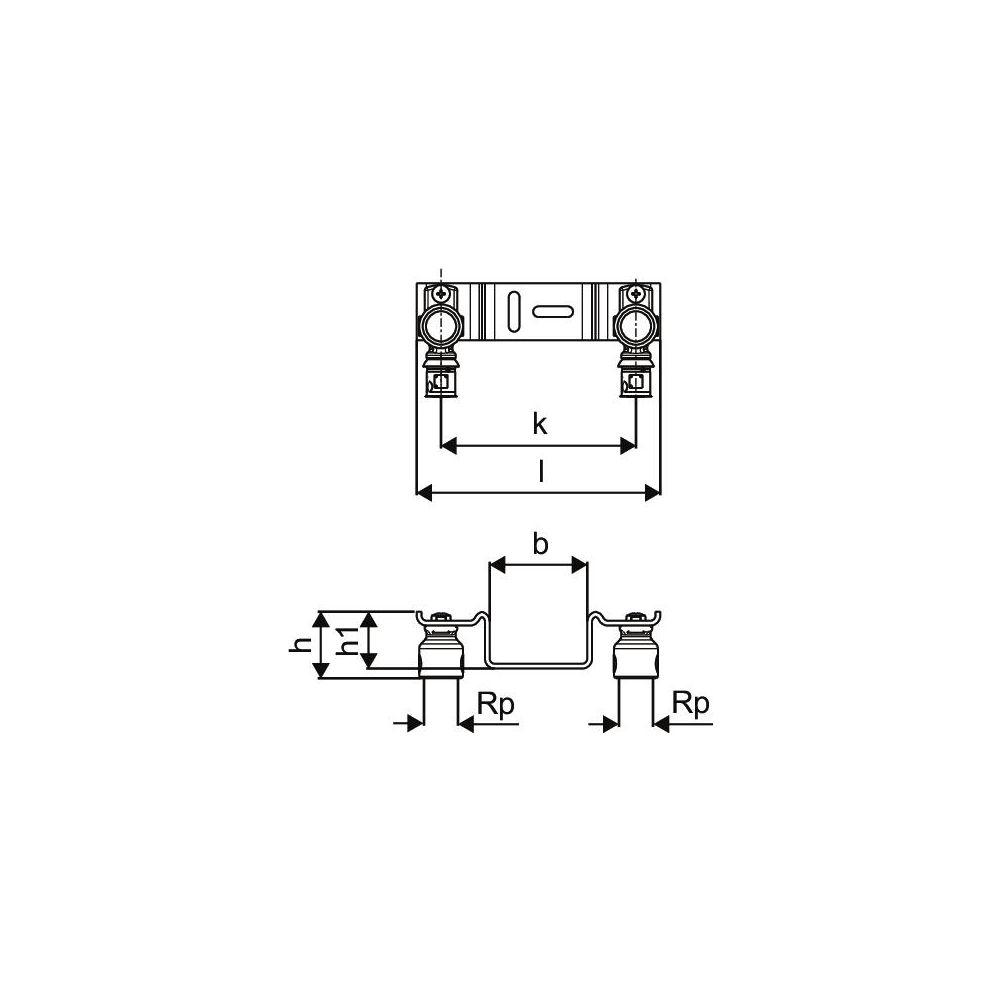

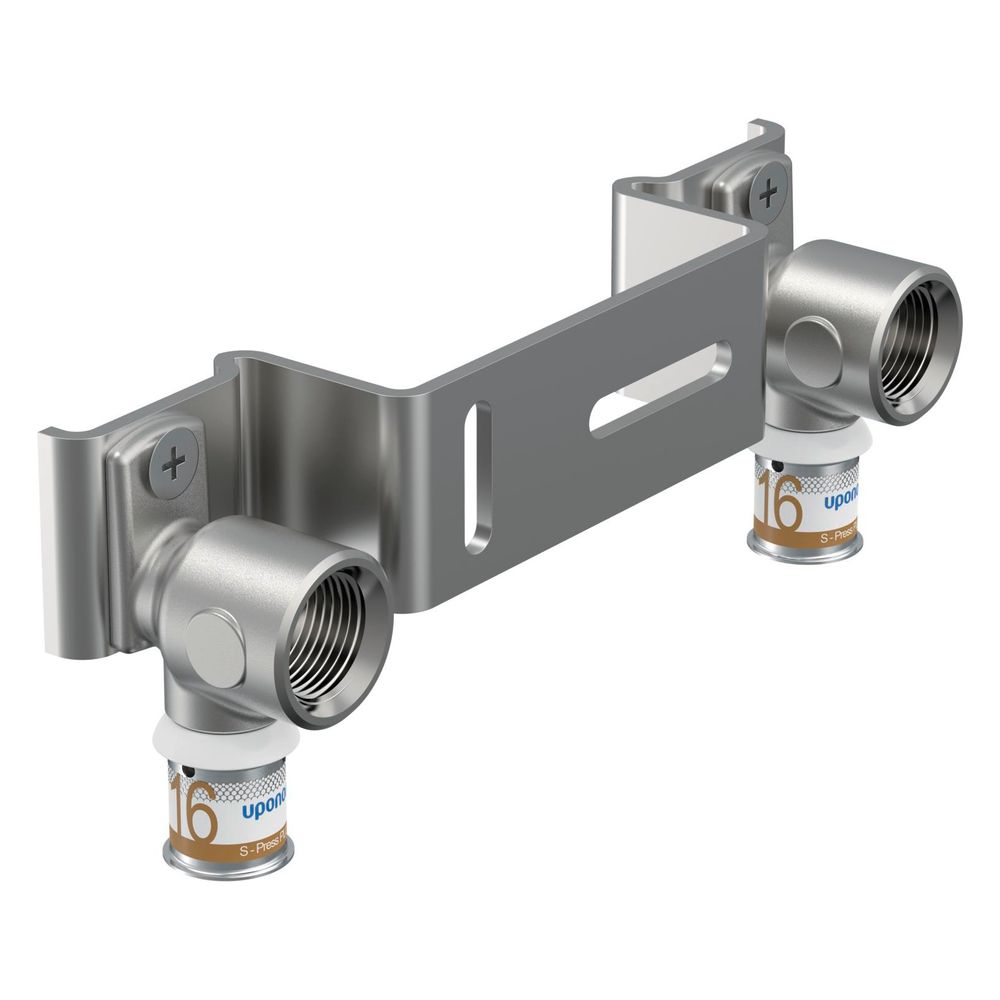

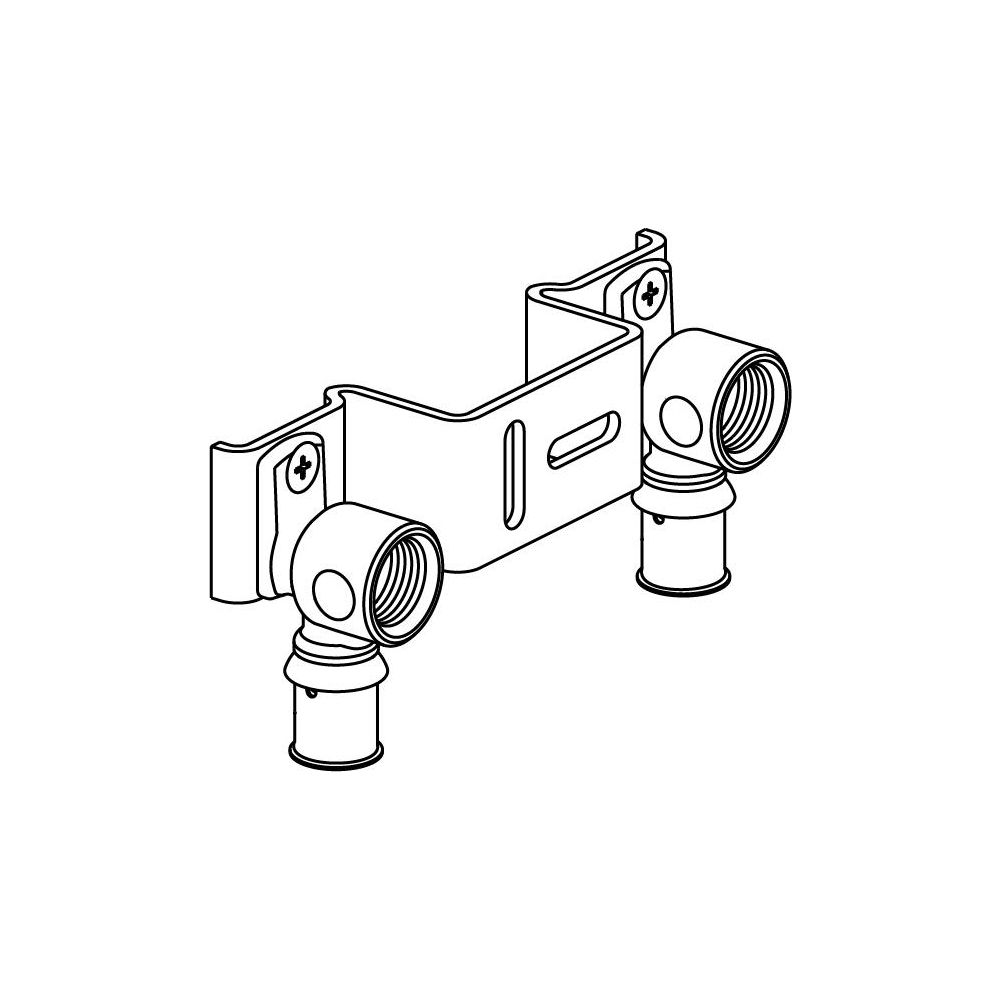

Uponor S-Press Plus Montageeinheit Gemini, 16mm x Rp 1/2" FT, c/c 150mm
Die Uponor S-Press Plus Montageeinheit Gemini ist eine vorgefertigte Doppelbrücke aus der S-Press PLUS Serie, die speziell für Verbundrohrsysteme entwickelt wurde. Sie besteht aus zwei Uponor S-Press PLUS Wandwinkeln, die verdrehsicher auf einem speziellen Montagewinkel Gemini aus verzinktem Stahl montiert sind. Diese Einheit ist für einen Rohraußendurchmesser von 16 mm und ein Gewindemaß von Rp 1/2" FT ausgelegt und bietet einen Abstand von c/c 150 mm.
Wie ist die Uponor S-Press Plus Montageeinheit Gemini konstruiert?
Die Montageeinheit integriert zwei Uponor S-Press PLUS Wandwinkel, die auf einem speziellen Montagewinkel Gemini aus verzinktem Stahl verdrehsicher befestigt sind. Die Wandwinkel sind aus entzinkungsbeständigem Messing (DZR) gefertigt und verfügen über eine verzinnte Oberfläche, die zum Schutz vor Korrosion beiträgt. Der Anschluss erfolgt über eine Pressmuffe, und die Einheit ist systemgebunden.
Welche technischen Eigenschaften bietet die Montageeinheit?
Die Montageeinheit ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt und kann Mediumtemperaturen bis zu 70 im Dauerbetrieb standhalten. Die Länge ab der Wandplatte beträgt 41, und der Abstand von Mitte zu Mitte der Anschlüsse liegt bei 150. Ein Schallschutz-Set oder eine thermische Isolierung sind nicht Teil des Lieferumfangs.
Technische Daten
- Ausführung: Doppelbrücke
- Oberflächenschutz: verzinnt
- Anschluss: Pressmuffe
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Gewindemaß Armatur: 1/2 Zoll
- Max. Mediumtemperatur (Dauerbetrieb): 70
- Abstand Mitte zu Mitte: 150
- Rohraußendurchmesser Anschluss: 16
- Länge ab Wandplatte: 41
- Max. Arbeitsdruck bei 20 °C: 10
Die Uponor S-Press Plus Montageeinheit Gemini bietet eine robuste und installationsfreundliche Lösung für Verbundrohrsysteme. Ihre vorgefertigte Bauweise mit einem Rohraußendurchmesser von 16 und einem Gewindemaß von 1/2 Zoll, kombiniert mit entzinkungsbeständigem Messing, unterstützt eine lange Lebensdauer. Die Einheit ist für einen maximalen Arbeitsdruck von 10 und eine maximale Mediumtemperatur von 70 ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070664 |
| Hersteller | Uponor |
| Abstand Mitte zu Mitte | 150 |
| Anschluss | Pressmuffe |
| Artikelnummer | UPONOR-1070664 |
| Ausführung | Doppelbrücke |
| EAN-13 | 6414905219803 |
| Gewicht | 0,429 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Länge ab Wandplatte | 41 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Schallschutz-Set | nein |
| Mit thermischer Isolierung | nein |
| Oberflächenschutz | verzinnt |
| Rohraußendurchmesser Anschluss | 16 |
| Systemgebunden | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 16532378 |
