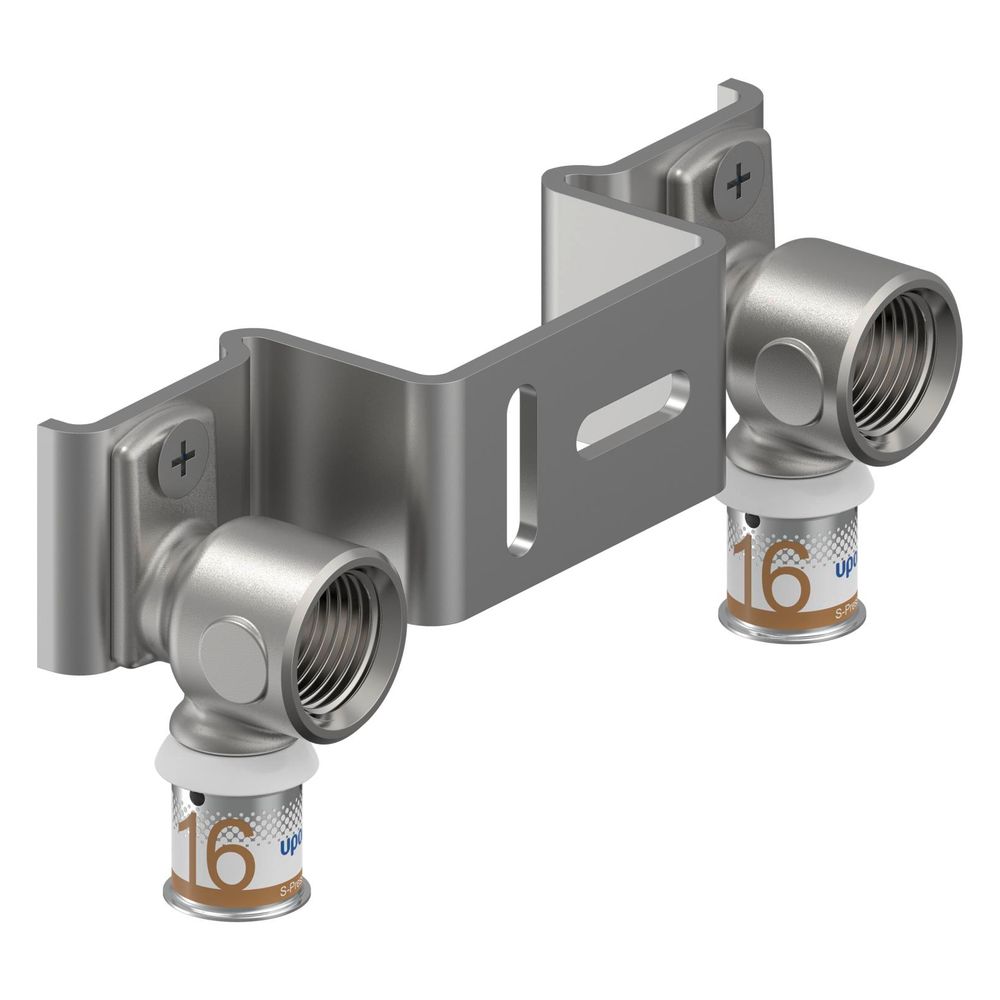

Uponor S-Press Plus Montageeinheit Gemini, 16mm x Rp 1/2" FT, c/c 120mm
Die Uponor S-Press Plus Montageeinheit Gemini ist eine vorgefertigte Doppelbrücke aus der S-Press PLUS Serie, die speziell für Verbundrohrsysteme entwickelt wurde. Sie besteht aus zwei Uponor S-Press PLUS Wandwinkeln mit einem Rohraußendurchmesser von 16 und einem Gewindemaß von Rp 1/2" FT, die verdrehsicher auf einem Montagewinkel Gemini befestigt sind. Mit einem Abstand von 120 Mitte zu Mitte und einer verzinkten Oberfläche bietet diese Montageeinheit eine robuste und installationsfertige Lösung.
Welche Vorteile bietet die vorgefertigte Konstruktion?
Die Uponor S-Press Plus Montageeinheit Gemini zeichnet sich durch ihre vorgefertigte Bauweise aus. Sie integriert zwei Uponor S-Press PLUS Wandwinkel, die bereits verdrehsicher auf einem speziellen Montagewinkel Gemini aus verzinktem Stahl montiert sind. Dies vereinfacht die Installation erheblich und sorgt für eine präzise Ausrichtung der Anschlüsse. Die Ausführung als Doppelbrücke unterstützt eine effiziente und platzsparende Montage von zwei Anschlüssen.
Aus welchen Materialien besteht die Montageeinheit?
Für die Langlebigkeit und Korrosionsbeständigkeit der Montageeinheit sind die Wandwinkel aus entzinkungsbeständigem Messing (DZR) gefertigt. Dieses Material ist bekannt für seine Beständigkeit gegenüber aggressiven Medien und trägt zu einer hohen Betriebssicherheit bei. Der Montagewinkel selbst besteht aus verzinktem Stahl, was zusätzlichen Schutz vor Korrosion bietet und die Stabilität der gesamten Einheit unterstützt. Der Oberflächenschutz der Einheit ist ebenfalls verzinnt.
Für welche Anwendungen ist die Montageeinheit geeignet?
Die Montageeinheit ist systemgebunden und für den Einsatz in Uponor S-Press PLUS Verbundrohrsystemen konzipiert. Der Anschluss erfolgt über eine Pressmuffe, was eine schnelle und sichere Verbindung ermöglicht. Mit einem Rohraußendurchmesser von 16 und einem Gewindemaß von 1/2 Zoll ist sie vielseitig einsetzbar. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 70, und der maximale Arbeitsdruck bei 20 °C liegt bei 10. Die Länge ab Wandplatte beträgt 41. Ein Schallschutz-Set oder eine thermische Isolierung sind nicht integriert.
Technische Daten
- Ausführung: Doppelbrücke
- Oberflächenschutz: verzinnt
- Anschluss: Pressmuffe
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Gewindemaß Armatur: 1/2 Zoll
- Max. Mediumtemperatur (Dauerbetrieb): 70
- Abstand Mitte zu Mitte: 120
- Rohraußendurchmesser Anschluss: 16
- Länge ab Wandplatte: 41
- Max. Arbeitsdruck bei 20 °C: 10
Die Uponor S-Press Plus Montageeinheit Gemini bietet eine robuste und korrosionsbeständige Lösung für die Verbindung von Verbundrohrsystemen mit Armaturen. Mit einem maximalen Arbeitsdruck von 10 und einer Mediumtemperatur von bis zu 70 ist sie für vielfältige Anwendungen in der Haustechnik geeignet und unterstützt eine einfache, verdrehsichere Montage. Die vorgefertigte Doppelbrücken-Konstruktion aus entzinkungsbeständigem Messing und verzinktem Stahl, kombiniert mit einem Rohraußendurchmesser von 16 und einem Gewindemaß von 1/2 Zoll, ermöglicht eine einfache und sichere Montage.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070663 |
| Hersteller | Uponor |
| Abstand Mitte zu Mitte | 120 |
| Anschluss | Pressmuffe |
| Artikelnummer | UPONOR-1070663 |
| Ausführung | Doppelbrücke |
| EAN-13 | 6414905219797 |
| Gewicht | 0,407 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Länge ab Wandplatte | 41 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Schallschutz-Set | nein |
| Mit thermischer Isolierung | nein |
| Oberflächenschutz | verzinnt |
| Rohraußendurchmesser Anschluss | 16 |
| Systemgebunden | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 16532378 |
