Beschreibung

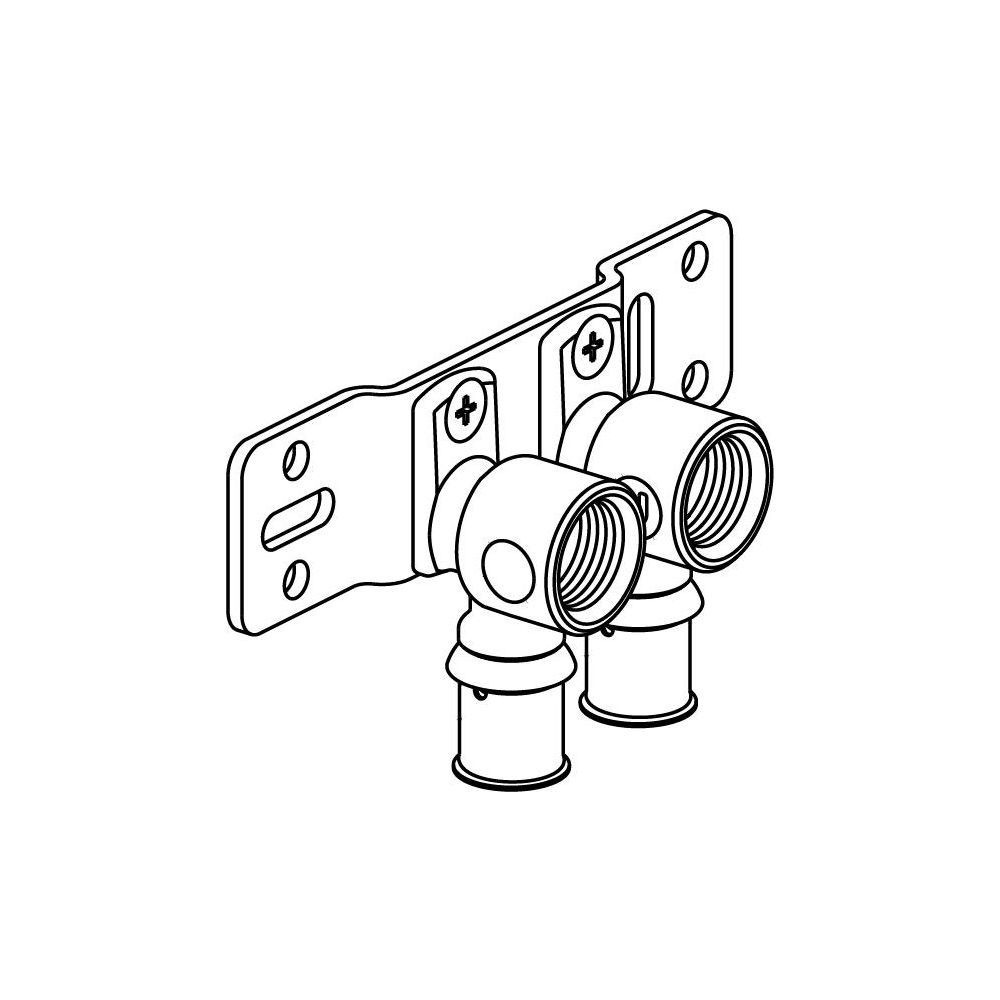

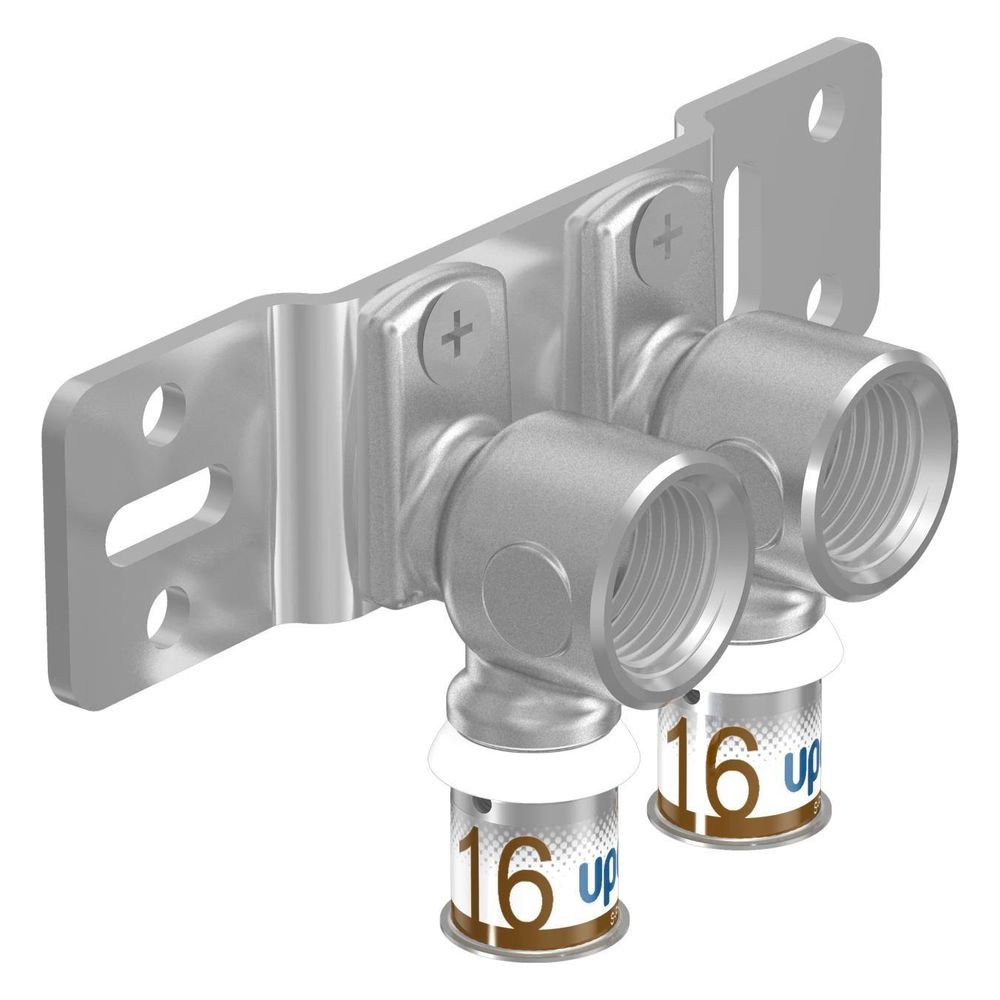

Uponor S-Press Plus HK-Montageplatte Radi, 16mm x Rp 1/2" FT, c/c 50mm
Die Uponor S-Press Plus HK-Montageplatte Radi ist eine vorgefertigte Einheit für Heizkörperanschlüsse im Uponor S-Press PLUS Verbundrohrsystem. Sie besteht aus zwei Uponor Press-Wandwinkeln 16 - Rp 1/2" FT, die werkseitig verdrehsicher auf einer Uponor Montageplatte mit einem Abstand von 50 mm (Mitte zu Mitte) vormontiert sind. Diese Lösung ermöglicht eine schnelle und zuverlässige Installation von Heizkörpern.
Wie ist die Uponor S-Press Plus Montageplatte aufgebaut?
Die Montageplatte Radi ist als Doppel-Flach-Ausführung konzipiert und besteht aus entzinkungsbeständigem Messing mit verzinntem Oberflächenschutz. Die Wandwinkel sind mit einer fixierten Presshülse ausgestattet, die ein Sichtfenster, einen Pressanschlag sowie eine Farbkodierung zur schnellen Dimensionserkennung aufweist. Die vormontierte Einheit ermöglicht eine einfache und sichere Installation ohne zusätzliches Kalibrieren oder Entgraten der Rohre.
Welche Vorteile bietet die S-Press PLUS Technologie?
Das Uponor S-Press PLUS System zeichnet sich durch eine einzigartige Verpresstkennzeichnung aus, die eine schnelle und sichere Kontrolle der Verbindung ermöglicht. Der integrierte QR-Code bietet direkten Zugang zu weiterführenden Informationen. Diese Merkmale unterstützen eine effiziente und fehlerarme Montage und tragen zu einer hohen Passgenauigkeit und Verdrehsicherheit bei.
Für welche Anwendungen ist die Montageplatte geeignet?
Die Montageplatte ist speziell für den Einsatz in Heizkreisverteilern konzipiert und eignet sich für Heizungsanlagen mit Rohrsystemen aus dem Uponor S-Press PLUS Verbundrohrsystem. Sie ist für den Dauerbetrieb mit Mediumtemperaturen bis 70 °C und einem maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt, was sie für viele Standardanwendungen im Heizungsbereich qualifiziert. Der Rohraußendurchmesser des Anschlusses beträgt 16 mm und das Gewindemaß der Armatur 1/2 Zoll.

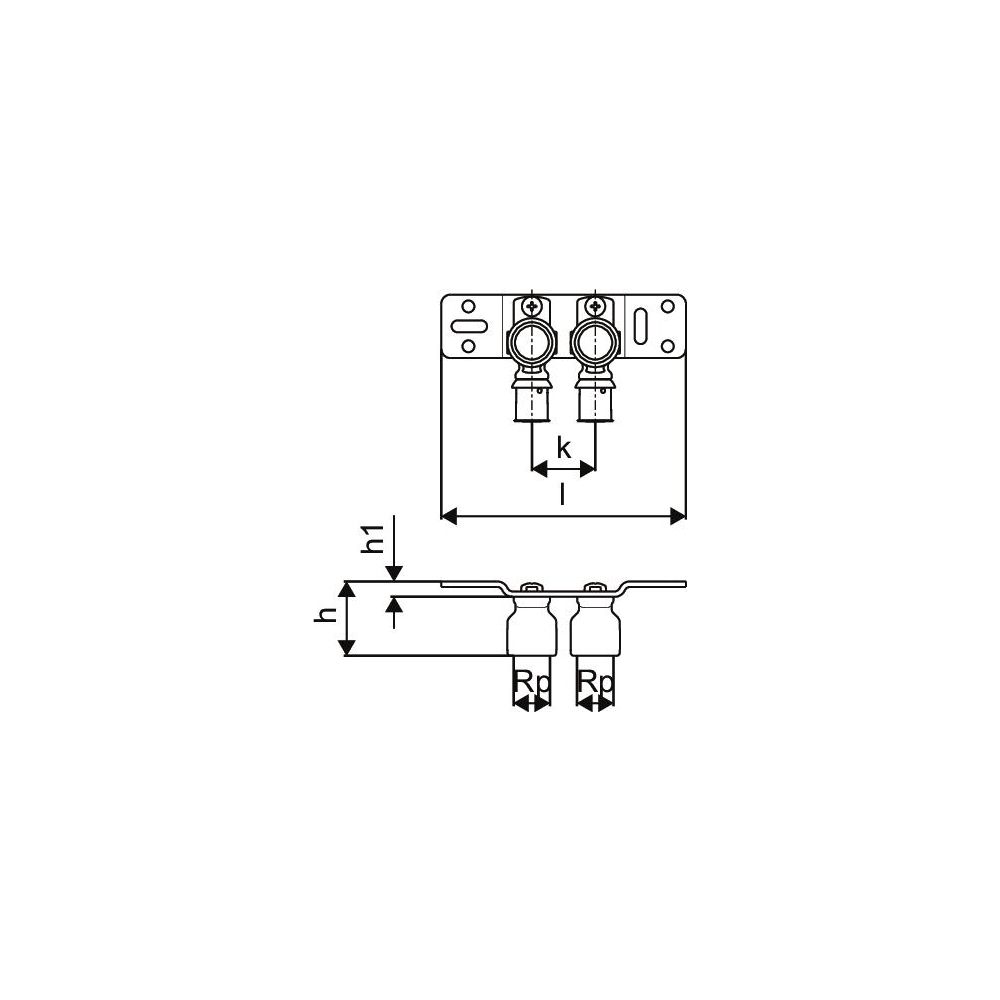

Technische Daten
- Rohraußendurchmesser Anschluss: 16 mm
- Gewindemaß Armatur: 1/2 Zoll
- Abstand Mitte zu Mitte: 50 mm
- Länge ab Wandplatte: 41 mm
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Werkstoff: Messing, entzinkungsbeständig (DZR)
- Oberflächenschutz: verzinnt
- Ausführung: Doppel flach
- Anschluss: Pressmuffe
Die Uponor S-Press Plus HK-Montageplatte Radi bietet eine effiziente und sichere Lösung für Heizkörperanschlüsse. Mit einem Rohraußendurchmesser von 16 mm und einem Gewindemaß von 1/2 Zoll ist sie für gängige Installationen geeignet. Die vorgefertigte Einheit aus entzinkungsbeständigem Messing, ausgelegt für eine maximale Mediumtemperatur von 70 °C und einen Arbeitsdruck von 10 bar bei 20 °C, ermöglicht eine dauerhaft zuverlässige Verbindung im Heizungssystem.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070684 |
| Hersteller | Uponor |
| Abstand Mitte zu Mitte | 35 |
| Anschluss | Pressmuffe |
| Artikelnummer | UPONOR-1070684 |
| Ausführung | Doppel flach |
| EAN-13 | 6414905220007 |
| Gewicht | 0,352 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Länge ab Wandplatte | 41 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Schallschutz-Set | nein |
| Mit thermischer Isolierung | nein |
| Oberflächenschutz | verzinnt |
| Rohraußendurchmesser Anschluss | 16 |
| Systemgebunden | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 16532378 |
