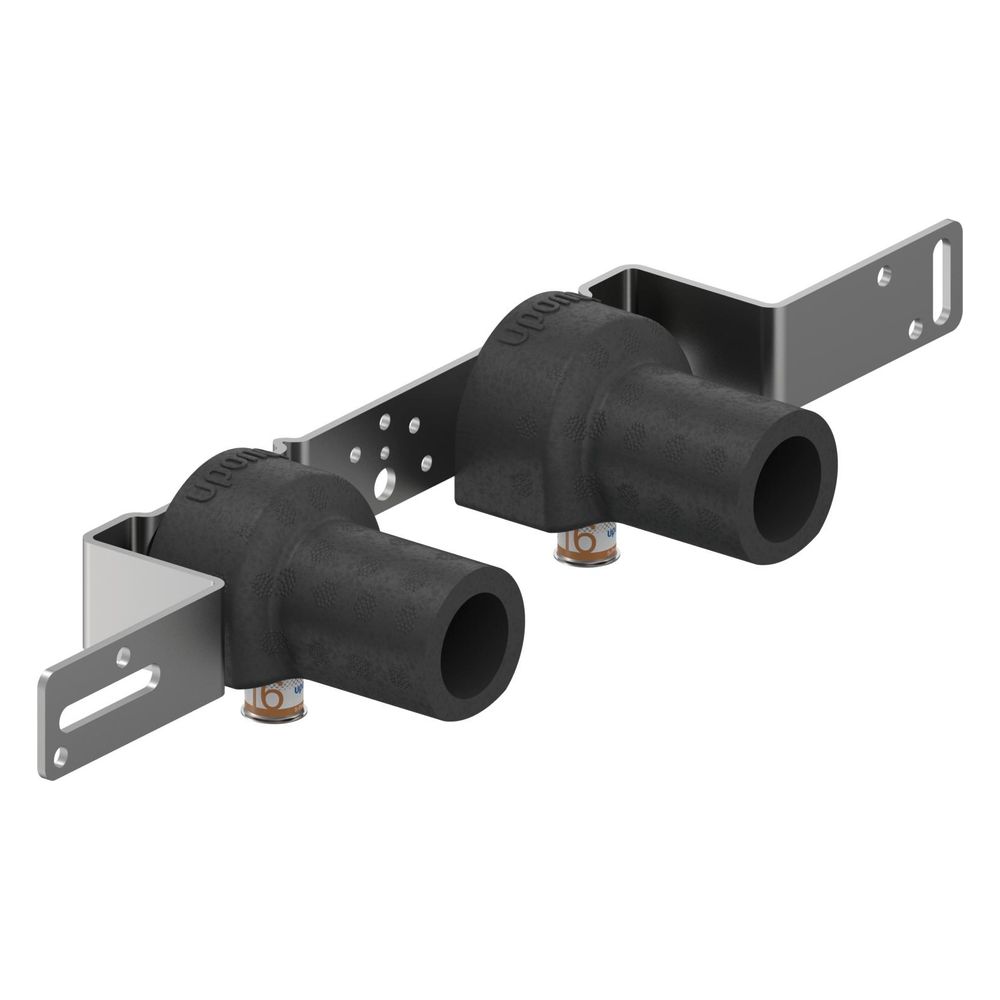

Uponor S-Press Plus Montageeinheit mit Schallset, 16mm x Rp 1/2" FT, c/c 150mm
Die Uponor S-Press Plus Montageeinheit mit Schallset, 16mm x Rp 1/2" FT, c/c 150mm aus der S-Press PLUS Serie ist eine vorgefertigte Doppelbrücke, die für Verbundrohrsysteme konzipiert wurde. Sie bietet eine sichere und schallentkoppelte Installation von Wandscheiben und ist ideal für Anwendungen, bei denen ein effektiver Schallschutz sowie die sichere Ableitung von Leckagewasser nach aktuellen Normen gefordert sind.
Wie ist die Uponor S-Press Plus Montageeinheit aufgebaut?

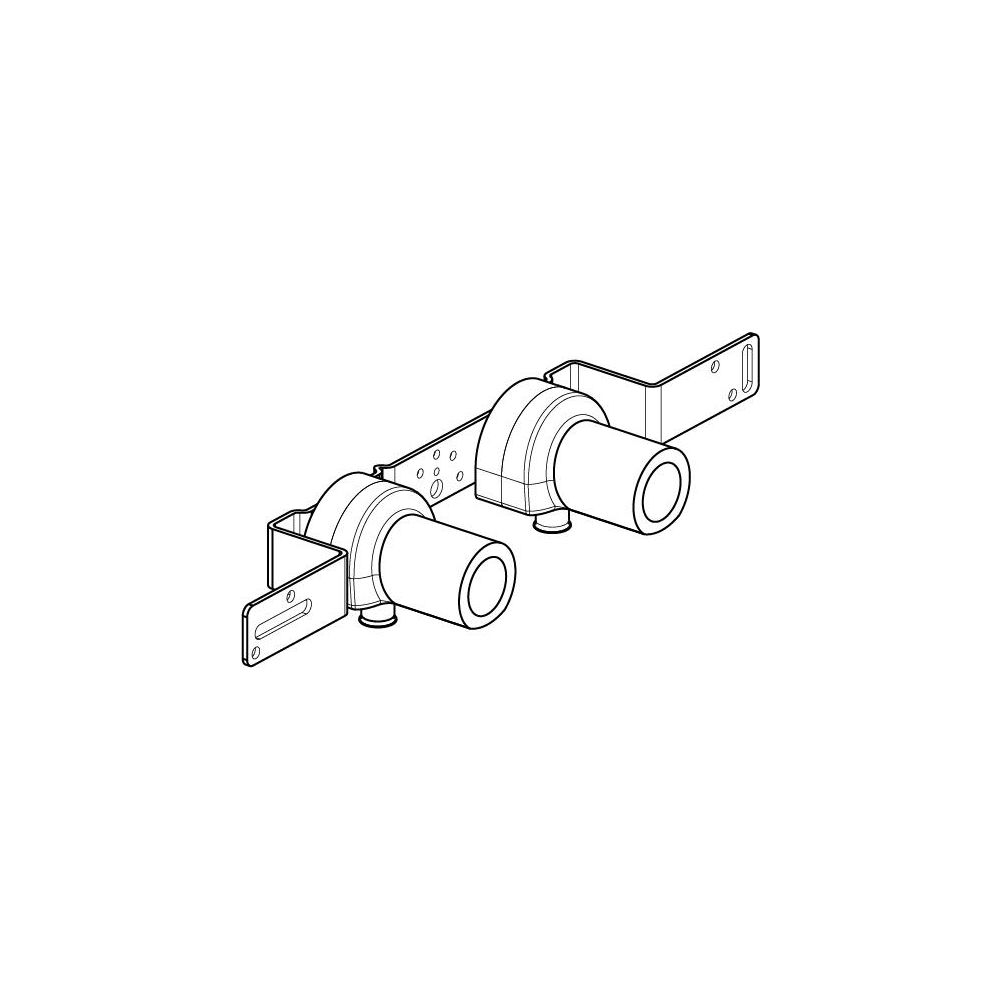

Die Montageeinheit besteht aus zwei Uponor S-Press PLUS Wandscheiben, die verdrehsicher auf einem Montagewinkel befestigt sind. Diese Ausführung als Doppelbrücke ermöglicht eine stabile Installation. Der Anschluss erfolgt über eine Pressmuffe, passend für einen Rohraußendurchmesser von 16 mm und ein Armaturengewindemaß von 1/2 Zoll. Der Abstand von Mitte zu Mitte beträgt 150 mm, und die Länge ab der Wandplatte misst 54 mm. Das Gehäusematerial ist entzinkungsbeständiges Messing (DZR), und die Oberfläche ist verzinnt, was zusätzlichen Schutz bietet. Die Einheit ist systemgebunden.
Welchen Schallschutz bietet die Montageeinheit?
Ein zentrales Merkmal der Montageeinheit ist das integrierte Schallset, das aus EPP (expandiertem Polypropylen) gefertigt ist. Dieses Schallset sorgt für eine effektive Schallentkopplung und erfüllt die Anforderungen der VDI 4100 Schallschutzstufen SSt 1, SSt 2 und SSt 3, wobei SSt 3 speziell für Trockenbauinstallationen gilt. Darüber hinaus entspricht der Schallschutz der DIN 4109, die die Geräuschdämmung in Gebäuden regelt.
Wie wird Leckagewasser sicher abgeleitet?
Die Uponor S-Press Plus Montageeinheit ist so konstruiert, dass eventuell auftretendes Leckagewasser gemäß der Norm DIN 18534 sicher abgeleitet werden kann. Diese Funktion erhöht die Betriebssicherheit der Installation und hilft, potenzielle Wasserschäden zu vermeiden.
Technische Daten
- Ausführung: Doppelbrücke
- Oberflächenschutz: verzinnt
- Anschluss: Pressmuffe
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Gewindemaß Armatur: 1/2 Zoll
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C

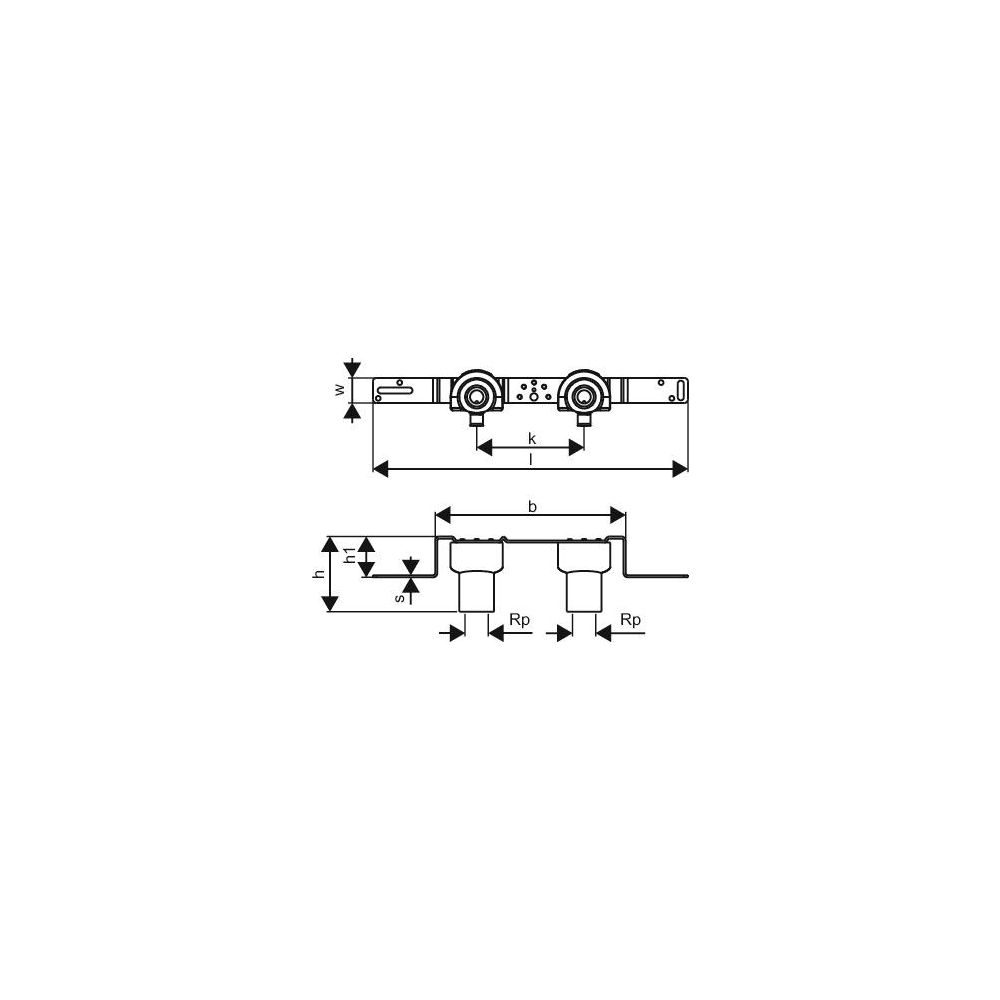

- Abstand Mitte zu Mitte: 150 mm
- Rohraußendurchmesser Anschluss: 16 mm
- Länge ab Wandplatte: 54 mm
- Max. Arbeitsdruck bei 20 °C: 10 bar
Die Uponor S-Press Plus Montageeinheit mit Schallset bietet eine zuverlässige und normgerechte Lösung für die Installation von Wandscheiben in Verbundrohrsystemen. Mit ihrer robusten Konstruktion aus entzinkungsbeständigem Messing (DZR), dem integrierten Schallschutz nach VDI 4100 und DIN 4109 sowie der Möglichkeit zur Leckagewasserableitung nach DIN 18534, stellt diese vorgefertigte Einheit eine hochwertige Komponente dar. Sie ist für einen Rohraußendurchmesser von 16 mm und ein Armaturengewindemaß von 1/2 Zoll ausgelegt und hält einem maximalen Arbeitsdruck von 10 bar bei 20 °C sowie einer Mediumtemperatur von bis zu 70 °C stand.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070666 |
| Hersteller | Uponor |
| Abstand Mitte zu Mitte | 150 |
| Anschluss | Pressmuffe |
| Artikelnummer | UPONOR-1070666 |
| Ausführung | Doppelbrücke |
| EAN-13 | 6414905219827 |
| Gewicht | 0,754 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Länge ab Wandplatte | 54 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Schallschutz-Set | nein |
| Mit thermischer Isolierung | nein |
| Oberflächenschutz | verzinnt |
| Rohraußendurchmesser Anschluss | 16 |
| Systemgebunden | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 16532378 |
