Beschreibung

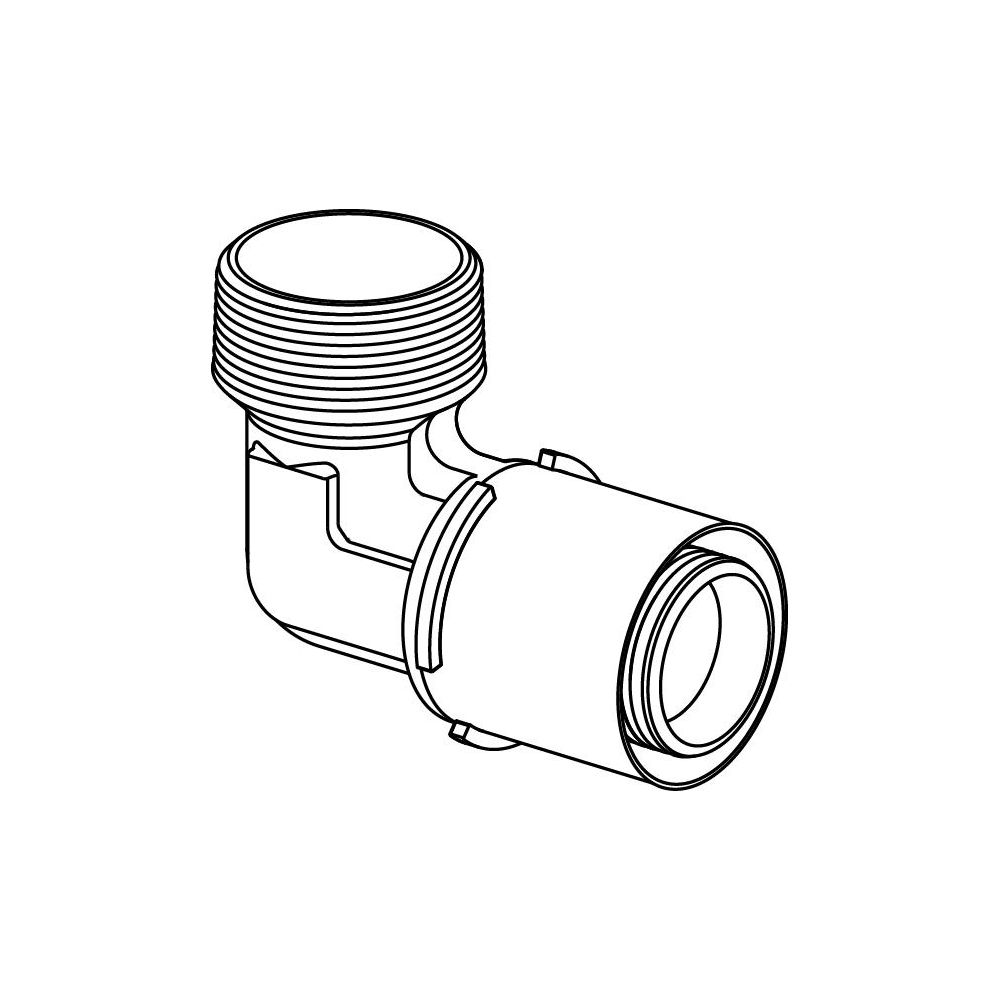

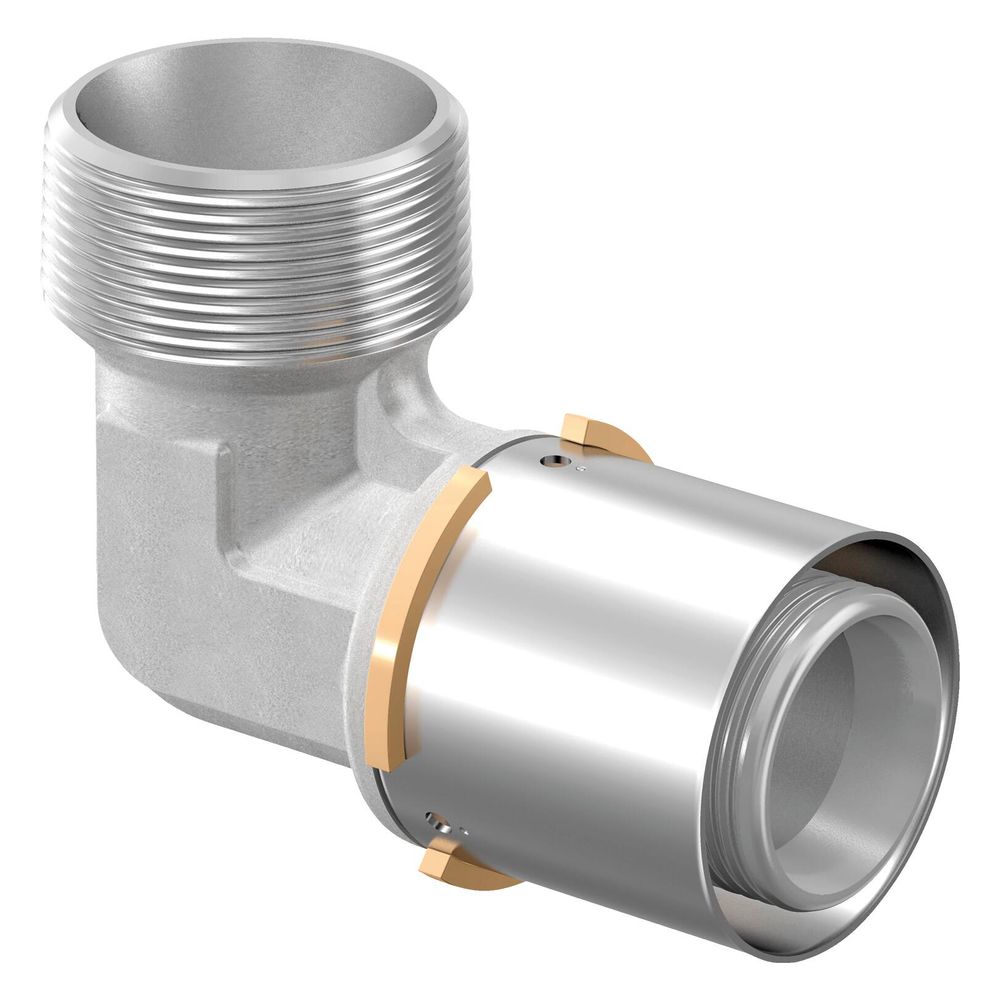

Uponor S-Press Winkelnippel, 40mm x R 1 1/4" MT, 1046909
Der Uponor S-Press Winkelnippel, 40mm x R 1 1/4" MT, aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting aus entzinkungsbeständiger Messinglegierung mit zusätzlich zweischichtiger Innenverzinnung zum Korrosionsschutz. Er ist für den Einsatz in Trinkwasser- und Heizungsinstallationen geeignet und bietet eine langlebige, korrosionsgeschützte Verbindung mit einem maximalen Betriebsdruck von 10 bar. Die Kombination aus Pressmuffe und konischem Außengewinde ermöglicht flexible Anschlussmöglichkeiten in Rohrleitungssystemen. Seine Prüfsicherheit „unverpresst undicht“ sorgt für hohe Zuverlässigkeit bei der Dichtheitsprobe.
Wie ist der Uponor S-Press Winkelnippel konstruiert und geschützt?
Der Winkelnippel besteht aus einer einteiligen, entzinkungsbeständigen Messinglegierung (DZR), die zusätzlich innen zweischichtig verzinnt wurde, um den Korrosionsschutz zu erhöhen. Der Messingwerkstoff entspricht der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen, und die Bleiabgabe erfüllt die verschärften Anforderungen der Trinkwasserverordnung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen (KTW-Empfehlung - Kunststoffe im Trinkwasser) des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.
Welche Verbindungstechnik und Sicherheitsmerkmale bietet der Winkelnippel?
Dieser Pressfitting nutzt eine längskraftschlüssige Radial-Pressverbindung mit einer fixierten Edelstahl-Presshülse, die über ein Sichtfenster verfügt. Ein integrierter Pressanschlag erleichtert die korrekte Montage. Eine besondere Prüfsicherheit ist die Funktion „unverpresst undicht“, die bei einer Dichtheitsprobe mit 150 mbar Überdruck eine undichte Verbindung vor dem Verpressen anzeigt. Dies trägt zur frühzeitigen Erkennung von Installationsfehlern bei.
Für welche Anwendungen und Temperaturbereiche ist der Winkelnippel geeignet?
Der Winkelnippel ist für den Einsatz in Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heizungsanlagen eignet sich der Winkelnippel für eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar, mit kurzzeitigen Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden Betriebsdauer.
Welche Anschlussarten und Maße bietet der Winkelnippel?

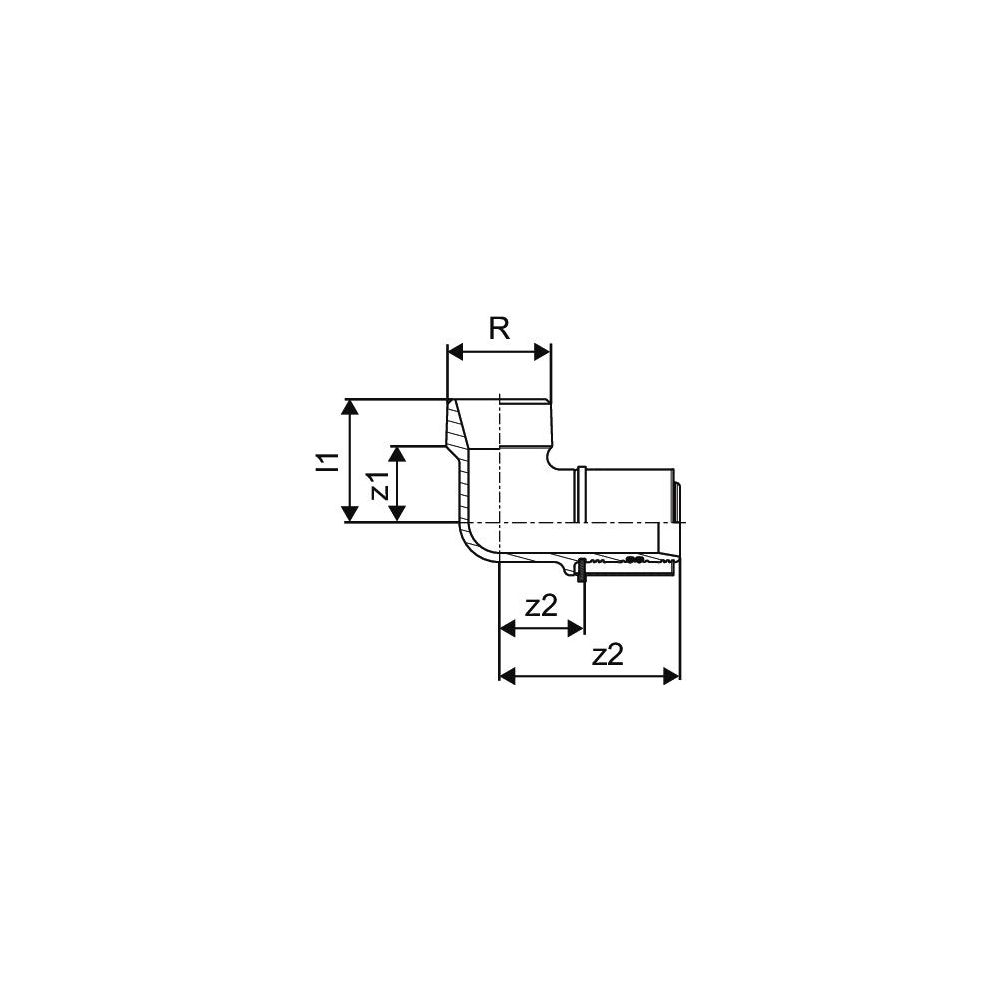

Der Winkelnippel verfügt auf der einen Seite über eine Pressmuffe mit einem Rohraußendurchmesser von 40 mm und einer Arbeitslänge von 34,1 mm. Die andere Seite ist mit einem konischen Außengewinde (BSPT-R nach ISO 7-1 / EN 10226-1) in der Größe 1 1/4 Zoll (32 mm) ausgestattet, mit einer Arbeitslänge von 30,3 mm. Die Gesamtlänge der Pressmuffe beträgt 72 mm, die des Gewindeanschlusses 49 mm. Der Winkel des Bogens beträgt 90 Grad, was eine platzsparende und flexible Installation ermöglicht.
Welche Zertifizierungen und Kompatibilitäten sind gegeben?
Der Winkelnippel ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet. Er ist 100 % kompatibel zu bestehenden Uponor Komponenten. Die Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1. Diese Zertifizierungen bestätigen die Eignung und Qualität des Fittings für die vorgesehenen Anwendungen.
Technische Daten
- Form: Winkel 90°
- Anschluss 1: Pressmuffe, 40 mm Rohraußendurchmesser
- Anschluss 2: Außengewinde konisch BSPT-R, 1 1/4 Zoll (32 mm)
- Werkstoff: Messing, entzinkungsbeständig (DZR), innen verzinnt
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Länge Anschluss 1: 72 mm
- Länge Anschluss 2: 49 mm
- Zertifikate: DVGW, ÖVGW, KIWA/KOMO
Der Uponor S-Press Winkelnippel bietet eine sichere und hygienische Verbindungslösung für moderne Verbundrohrsysteme. Seine Konstruktion aus entzinkungsbeständigem Messing mit Innenverzinnung und die EPDM-Dichtringe stellen Langlebigkeit und Trinkwasserhygiene sicher. Mit einem maximalen Arbeitsdruck von 10 bar und der bewährten „unverpresst undicht“-Prüfsicherheit ist dieser 90-Grad-Winkelnippel eine zuverlässige Komponente für Installationen im Bereich Trinkwasser und Heizung.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1046909 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 34,1 |
| Arbeitslänge Anschluss 2 | 30,3 |
| Artikelnummer | UPONOR-1046909 |
| Ausführung | 1-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 4021598114067 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,42 kg |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 72 |
| Länge Anschluss 2 | 49 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1 1/4 Zoll (32) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
