Bild öffnenUponor Renovis Anschlussset 4-6X
Verpackungseinheit: 1,00 Set
zzgl. Versandkosten

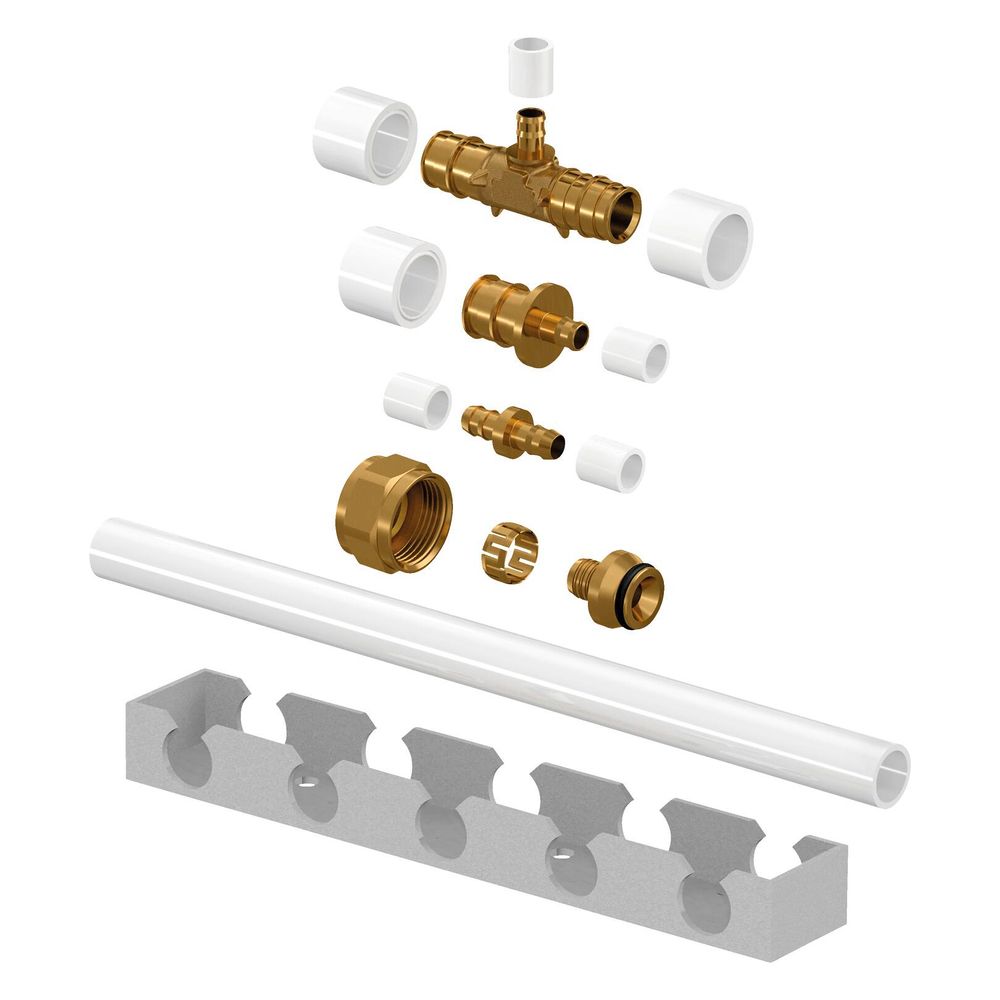

Uponor Renovis Anschlussset 4-6X
Für den Anschluss von Uponor Renovis Panels an das bestehende Heizungssystem im Q&E Tichelmann-Prinzip:
Paket für max. 15 m2 Heizungsfläche:
- Anschluss von 1 Heizkreis mit 4 x 3 Renovis Panels (Spreizung 10K) oder
- Anschluss von 1 Heizkreis mit 6 x 2 Renovis Panels (Spreizung 5K)bestehend aus:
60 m Rohr PE-Xa 20x2,0 mm 15 St Rohrschiene 20 (L=250mm) 2 St Q&E Red-Kupplung 20-9,9 10 St Q&E Kupplung 9,9-9,9 15 St Q&E T-Stück 20-9,9-20 2 St Verteiler Verschraubung 20-G3/4zusätzlich wird benötigt:
- Q&E M12 Aufweitwerkzeug + Q&E Aufweitkopf20 mm
- Q&E Aufweitkopf9,9 mm M12
Spezifikation:
- Gipskartonplatten 15 mm mit eingebetteten Rohren 9,9 mm.
- DIN EN 13501-1 Brandklassifizierung: Klasse E
- Zur Montage auf definierten Trockenbauunterkonstruktionen an Wand und Decke
Anwendung:
- Flächenheizung und -kühlung
- Für Trockenbauinstallationen
- Zum Anschluß von Uponor Renovis Panels an das Heizsystem
Pack für max. 15 m² Renovisfläche:
- Für Anschluss von 1 Kreis mit 4 x 3 Renovis Panels (10 K) oder
- Für Anschluss von 1 Kreis mit 6 x 2 Renovis Panels (5 K)
Bestehend aus:
- 60 m Rohr PE-Xa 20 x 2,0 mm
- 15 Stück Schiene 20 (L = 250 mm)
- 2 Stück Q&E Red - Kupplung 20 - 9,9
- 10 Stück Q&E Kupplung 9,9 - 9,9
- 15 Stück Q&E T-Stück 20 - 9,9 - 20
- 2 Stück Verteileranschluss 20 - G 3/4"
Für den Anschluss von Uponor Renovis Panels an das bestehende Heizungssystem im Q&E Tichelmann-Prinzip:
Paket für max. 15 m2 Heizungsfläche:
- Anschluss von 1 Heizkreis mit 4 x 3 Renovis Panels (Spreizung 10K) oder
- Anschluss von 1 Heizkreis mit 6 x 2 Renovis Panels (Spreizung 5K)bestehend aus:
60 m Rohr PE-Xa 20x2,0 mm 15 St Rohrschiene 20 (L=250mm) 2 St Q&E Red-Kupplung 20-9,9 10 St Q&E Kupplung 9,9-9,9 15 St Q&E T-Stück 20-9,9-20 2 St Verteiler Verschraubung 20-G3/4zusätzlich wird benötigt:
- Q&E M12 Aufweitwerkzeug + Q&E Aufweitkopf20 mm
- Q&E Aufweitkopf9,9 mm M12
Verwendungshinweis nicht vorhanden
Spezifikation:
- Gipskartonplatten 15 mm mit eingebetteten Rohren 9,9 mm.
- DIN EN 13501-1 Brandklassifizierung: Klasse E
- Zur Montage auf definierten Trockenbauunterkonstruktionen an Wand und Decke Anwendung:
- Flächenheizung und -Kühlung
- für Trockenbauinstallationen
- Zum Anschluß von Uponor Renovis Panels an das Heizsystem Pack für max. 15 m2 Renovisfläche:
- Für Anschluss von 1 Kreis mit 4 x 3 Renovis Panels (10 K) oder
- Zur Verbindung von 1 Kreis mit 6 x 2 Renovis Panels (5 K) Bestehend aus:
- 60 m Rohr PE-Xa 20 x 2,0 mm
- 15 Stück Schiene 20 (L = 250 mm)
- 2 Stück Q&E Red
- Kupplung 20
- 9,9
- 10 Stück Q&E Kupplung 9,9
- 9,9
- 15 Stück Q&E T-Stück 20
- 9,9
- 20
- 2 Stück Verteileranschluss 20
- G 3/4"
Weiterlesen
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Fachkräfte müssen Wartungsarbeiten in den vom Hersteller vorgegebenen Abständen durchzuführen, um Garantieansprüche zu behalten und einen sicheren, effizienten und störungsfreien Betrieb zu gewährleisten.
Uponor Heiztechnik und Flächenheizsysteme
Uponor ist besonders für moderne und energiesparsame Flächenheizsysteme bekannt. Der finnische Hersteller ist die Premium-Marke für hocheffiziente Flächenheizungen und Flächenkühlungen unter dem Fußboden, an der Decke oder an der Wand. Uponor bietet hierfür auch Varianten zum Nachrüsten oder energiesparende elektrische Fußbodenheizungen an. Ein breites Sortiment an verschiedenen Systemen und Einzelkomponenten wie Raumthermostate deckt den kompletten Bereich für die Installation der Heiztechnik ab.
Auch in Sachen Trinkwasserversorgung bietet das Uponor-Produktprogramm ein breites Angebot an hochwertigen Einzelkomponenten wie Rohre oder Press Fittings. Auch raffinierte Gesamtkonzepte für unterschiedliche Montagesituationen und Einsatzbereiche gelingen mit den Artikeln von Uponor. Das umfangreich aufgestellte Produktprogramm der Spitzenmarke wird mit diversem Heiztechnik- und Trinkwasser-Zubehör komplettiert.
