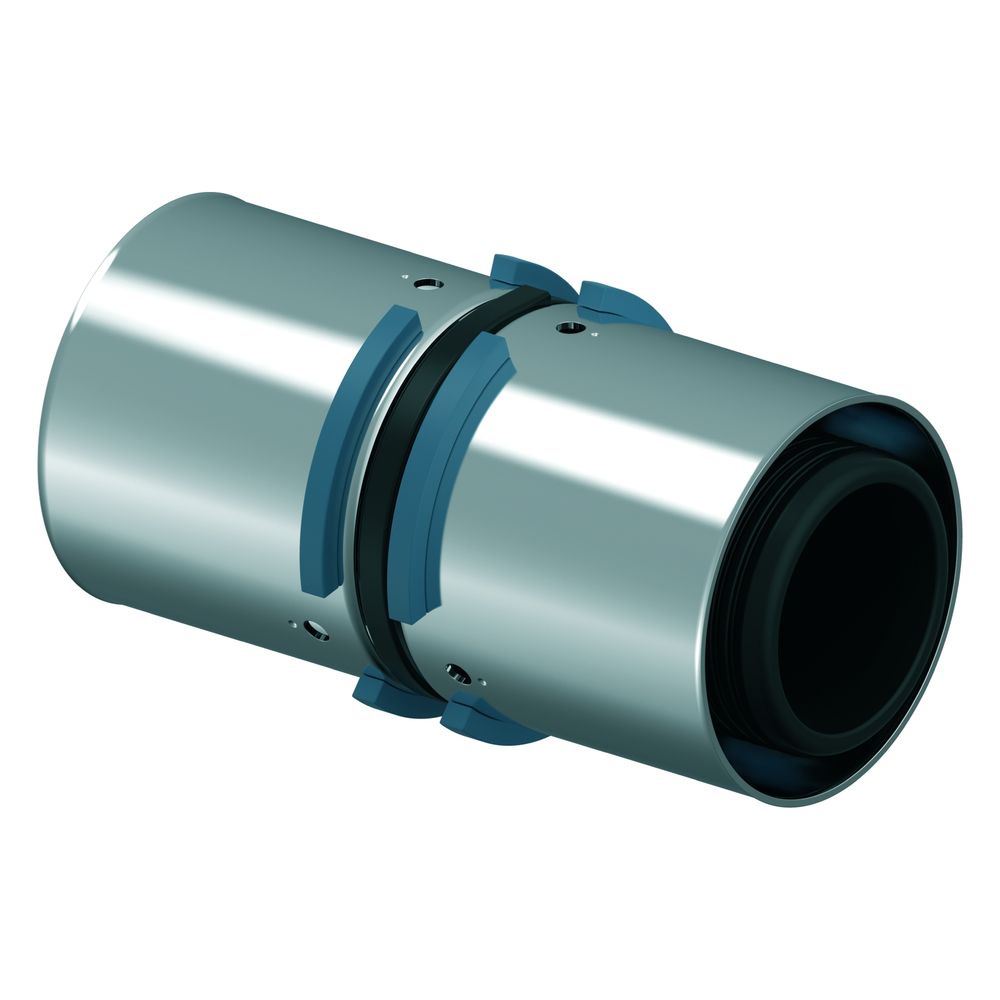

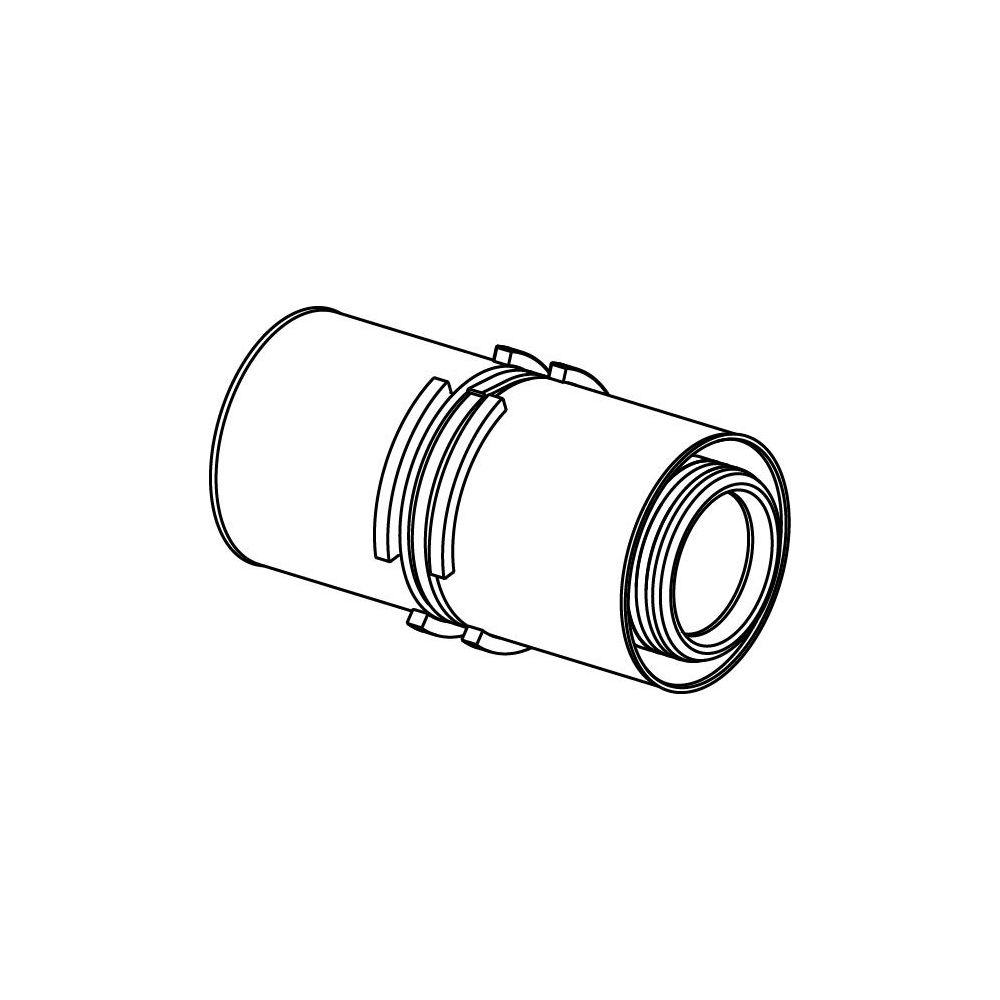

Uponor S-Press Verbund-Kupplung, 40x40mm, PPSU

Die Uponor S-Press Verbund-Kupplung, 40x40mm aus PPSU ist ein hochwertiges Verbindungselement der S-Press Serie. Sie ist speziell für Trinkwasser- und Heizungsinstallationen konzipiert und bietet eine langlebige, hygienische sowie sichere Verbindung zwischen Verbundrohren. Die Kupplung ist mit einer fixierten Edelstahl-Presshülse ausgestattet, die eine zuverlässige und prüfsichere Radial-Pressverbindung ermöglicht.

Wie ist die Uponor S-Press Verbund-Kupplung konstruiert?

Die Kupplung ist ein einteiliges, gerades Fitting mit zwei Pressmuffenanschlüssen, jeweils mit einem Rohraußendurchmesser von 40 mm. Der Werkstoff des Anschlusses besteht aus temperaturbeständigem Polyphenylensulfon (PPSU), das den Anforderungen der KTW-Empfehlung und des DVGW-Arbeitsblattes W 270 entspricht. Die Oberfläche der Anschlüsse ist unbehandelt, und die Hauptfarbe des Fittings ist grau. Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer außenkorrosionsbeständigen Edelstahl-Presshülse, die fest fixiert ist und ein Sichtfenster zur Kontrolle der Verpressung besitzt.

Welche Sicherheits- und Hygienestandards erfüllt die Kupplung?

Die Verbund-Kupplung ist für den Einsatz in Trinkwasserinstallationen geeignet und erfüllt die Hygieneanforderungen gemäß KTW-Empfehlung, Umweltbundesamt und DVGW Arbeitsblatt W 270. Sie ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet. Die Prüfsicherheit der Fittings ist hoch, da sie bei der Dichtheitsprobe mit 150 mbar Überdruck als „unverpresst undicht“ erkannt wird. Zudem ist die Kupplung systemgebunden und 100 % kompatibel zu bestehenden Uponor Komponenten.

Für welche Einsatzbedingungen ist die Kupplung ausgelegt?

Die Kupplung ist für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C im Trinkwasserbereich bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C bei 10 bar zulässig, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden.

Wie wird die Montage der Verbund-Kupplung erleichtert?

Die Kupplung verfügt über eine Farbkodierung zur einfachen Identifikation und ermöglicht ein einfaches Entgraten ohne Kalibrieren. Der Pressanschlag sorgt für eine sichere und reproduzierbare Verpressung. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der für eine zuverlässige Abdichtung sorgt. Die Arbeitslänge der Anschlüsse beträgt jeweils 6,7, was eine präzise Installation unterstützt.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1 und 2: Pressmuffe
• Rohraußendurchmesser Anschluss 1 und 2: 40 mm

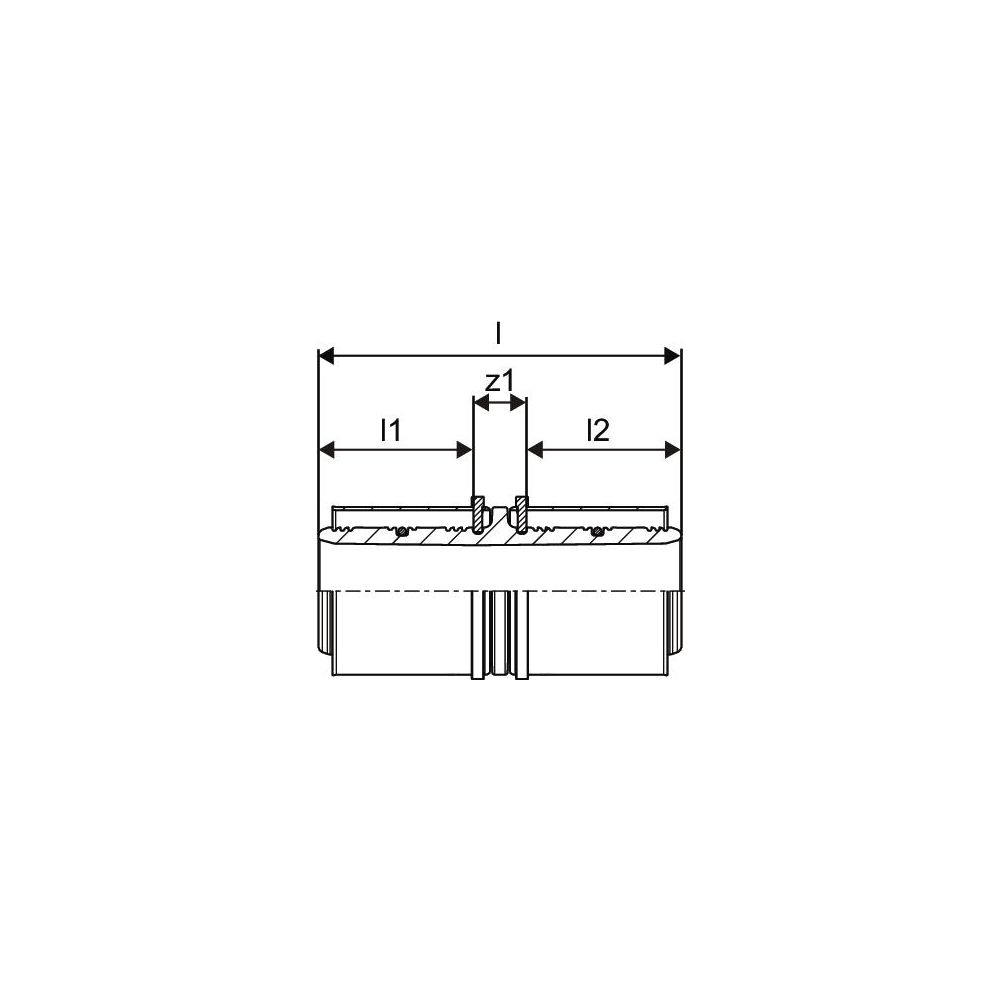

• Länge: 91
• Länge Anschluss 1 und 2: 45,5
• Arbeitslänge Anschluss 1 und 2: 6,7
• Material Fitting: Polyphenylensulfon (PPSU)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zeta-Wert: 0,8
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Die Uponor S-Press Verbund-Kupplung aus PPSU bietet eine sichere und hygienische Lösung für Verbundrohrsysteme im Trinkwasser- und Heizungsbereich. Mit einer maximalen Dauerbetriebstemperatur von bis zu 80 °C und einem Druck von 10 bar ist sie für vielfältige Anwendungen geeignet. Die fixierte Edelstahl-Presshülse und die geprüfte Dichtheit tragen zu einer zuverlässigen Installation und langen Lebensdauer bei.
