Uponor Uni Pipe Plus Verbundrohr: Vorgedämmte Lösung für Heizung und Trinkwasser

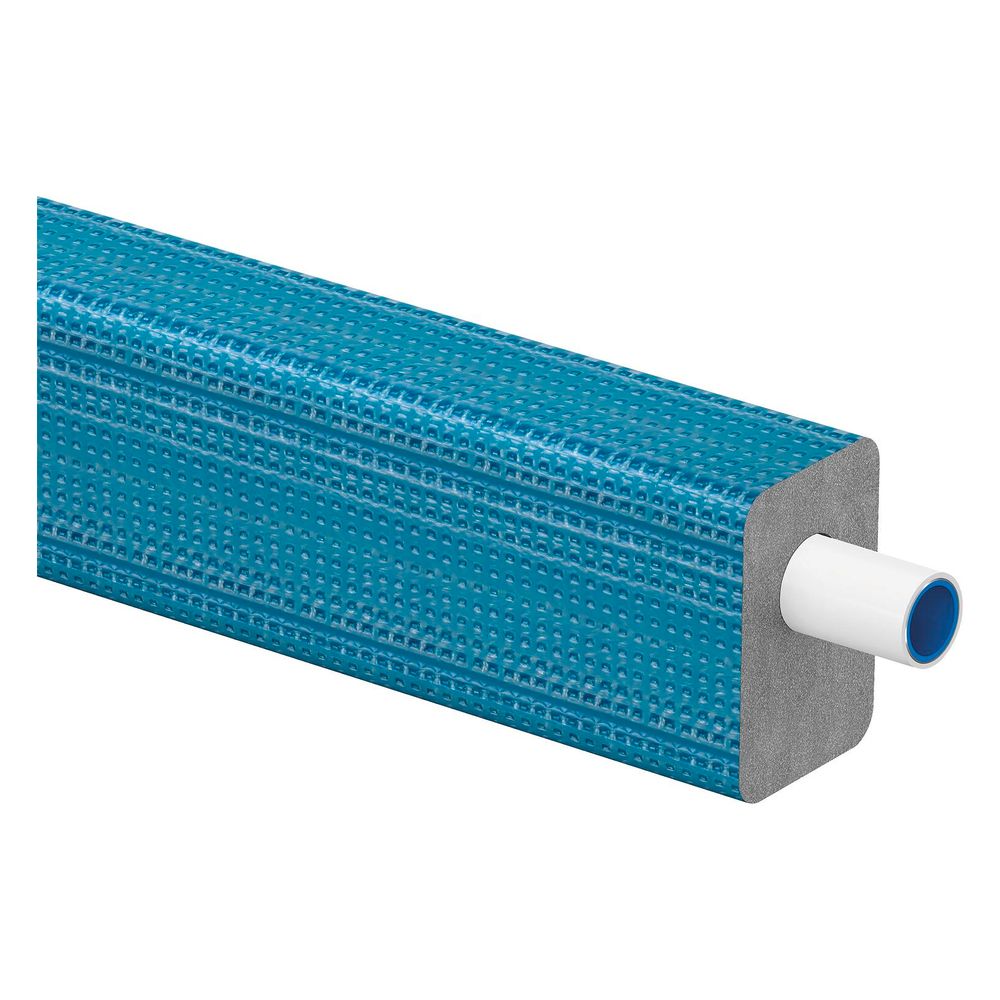

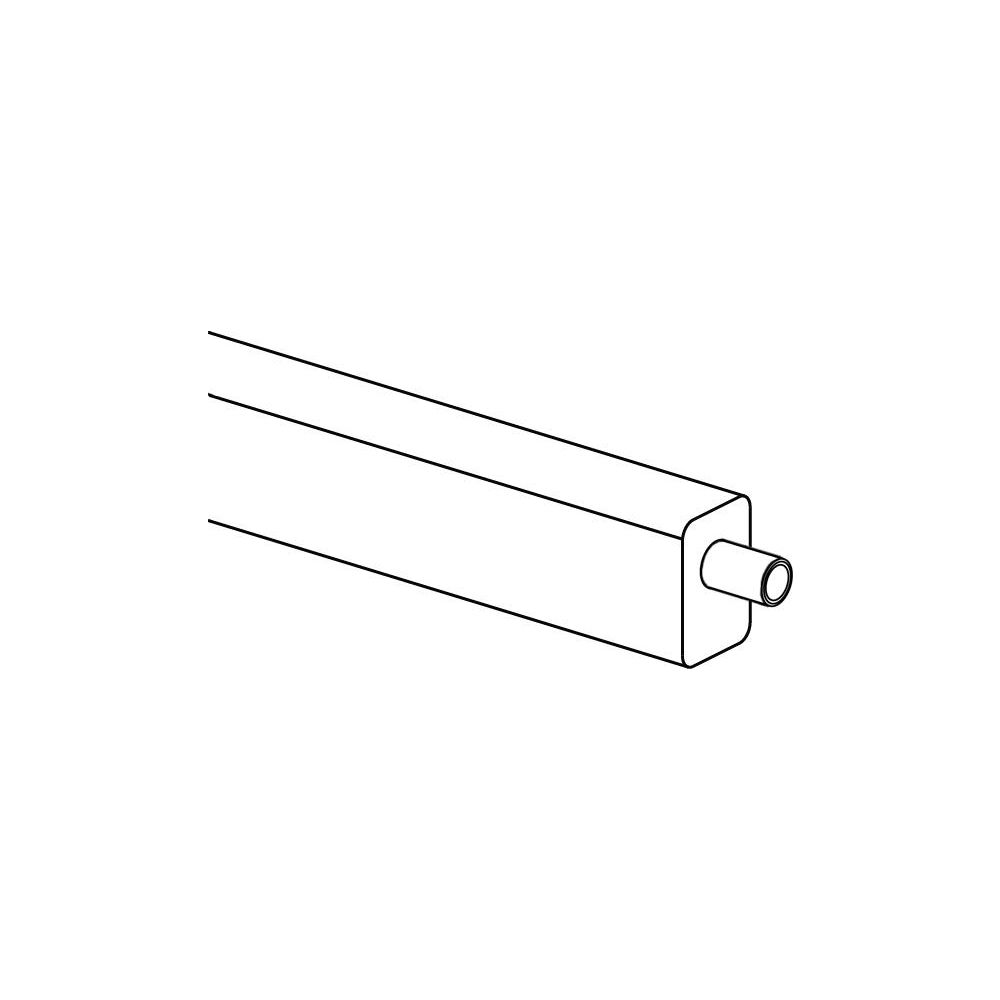

Das Uponor Uni Pipe Plus Verbundrohr, vorgedämmt mit DHS26 in Weiß und Blau, ist ein flexibles und sauerstoffdiffusionsdichtes 5-Schicht-Rohr. Es eignet sich hervorragend für die Verlegung von Zentralheizungsleitungen und Trinkwasserinstallationen in Fußboden-Konstruktionen. Die exzentrisch extrudierte Dämmhülse mit blauer Folienbeschichtung sorgt für eine effiziente Wärmeisolierung und erfüllt hohe Anforderungen an die Energieeffizienz.

Wie ist das Uponor Uni Pipe Plus aufgebaut?

Das Uponor Uni Pipe Plus ist ein fortschrittliches 5-Schicht-Verbundrohr, das mit SAC- und OWC-Technologie hergestellt wird. Es besteht aus einer Kombination von PE-RT, Haftvermittler, einer Aluminiumschicht, einem weiteren Haftvermittler und einer äußeren PE-RT-Schicht. Die Innenschicht und Außenschicht bestehen aus hochwertigem PE-RT II Kunststoff, während die Zwischenschicht aus Aluminium gefertigt ist. Diese Konstruktion ermöglicht Flexibilität, Stabilität und eine zuverlässige Sauerstoffdiffusionsdichtheit. Das Rohr hat einen Außendurchmesser von 16 mm und eine Wandstärke von 2 mm.

Welche Eigenschaften bietet die integrierte Dämmung?

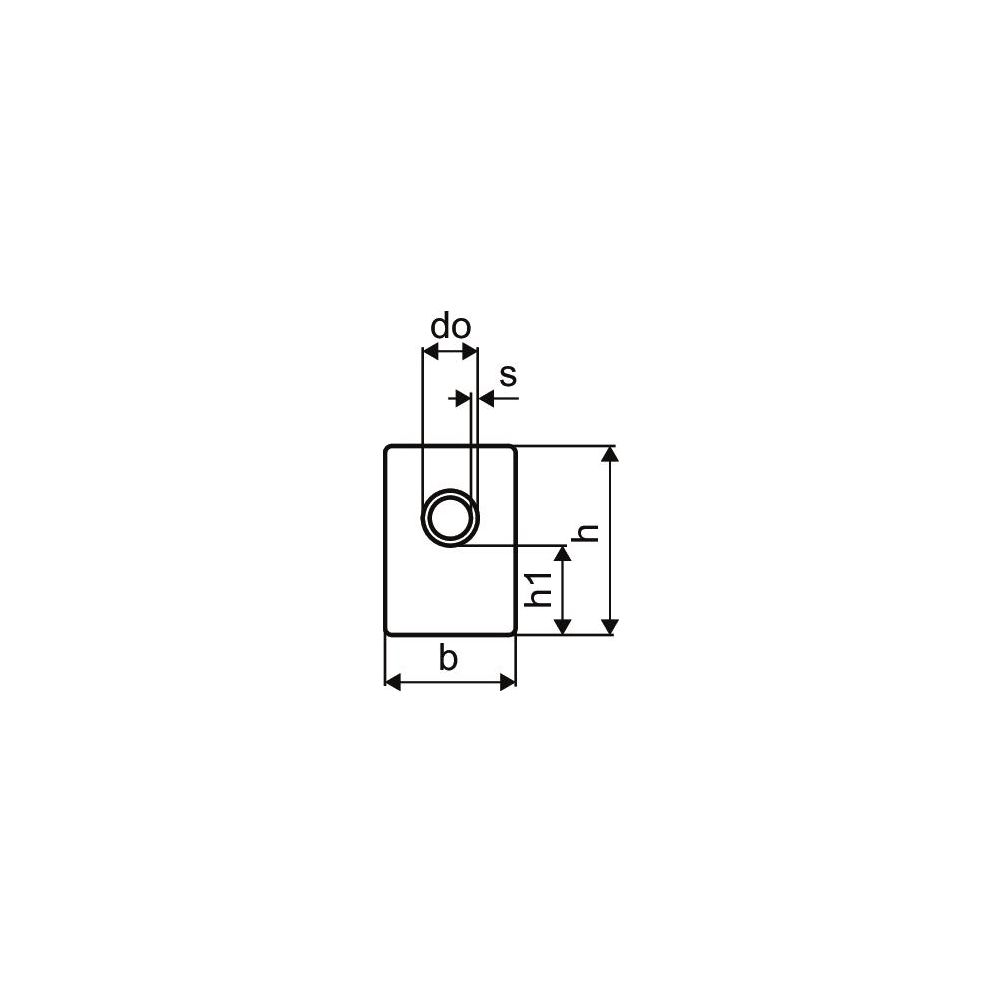

Die integrierte Dämmung des Uponor Uni Pipe Plus besteht aus einer exzentrisch extrudierten Dämmhülse aus Polyethylen-Schaumstoff mit geschlossenzelliger Materialstruktur. Die Dämmschichtdicke beträgt 26 mm nach unten, und die Wärmeleitfähigkeit liegt bei 0,040 W/(m*K). Eine strapazierfähige, nahtlose Folienbeschichtung in Blau (RAL 5017) schützt die Dämmung. Das Rohr erfüllt die Brandklassifizierung DIN EN 13501-1 Klasse E und ist für Zentralheizungsleitungen im Fußbodenaufbau zwischen beheizten Räumen verschiedener Nutzer nach GEG (Anlage 8 zu den §§ 69 und 70) verwendbar. Eine zusätzliche ununterbrochene Trittschalldämmung ist dabei notwendig.

Für welche Anwendungen ist das Rohr geeignet und welche Betriebsparameter gelten?

Das Uponor Uni Pipe Plus Verbundrohr ist vielseitig für Heizungs- und Trinkwasserinstallationen einsetzbar. Im Heizungsbereich ist eine maximale Dauerbetriebstemperatur von 80 °C bei einem Dauerbetriebsdruck von 10 bar zulässig, mit einer kurzzeitigen Störfalltemperatur von 100 °C für maximal 100 Stunden. Für Trinkwasseranwendungen liegt die Dauerbetriebstemperatur zwischen 0 °C und 70 °C bei ebenfalls 10 bar maximalem Dauerbetriebsdruck, mit einer kurzzeitigen Störfalltemperatur von 95 °C für maximal 100 Stunden. Die Rohrenden sind mit abnehmbaren Hygieneverschlüssen nach DIN EN 806 ausgestattet. Das System ist gebunden und verfügt über Zertifizierungen wie DVGW, ÖVGW sowie KIWA/KOMO, die die Qualität und Eignung bestätigen.

Technische Daten

• Rohraußendurchmesser: 16 mm
• Wandstärke: 2 mm
• Anzahl der Lagen: 5
• Stärke thermische Isolierung: 26 mm
• Wärmeleitfähigkeit: 0,040 W/(m*K)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Mediumtemperatur (Heizung): 80 °C
• Max. Mediumtemperatur (Trinkwasser): 70 °C
• Min. Biegeradius: 48 mm
• Farbe thermische Isolierung: Blau (RAL 5017)

Das Uponor Uni Pipe Plus Verbundrohr bietet als vorgedämmtes 5-Schicht-Rohr eine zuverlässige und energieeffiziente Lösung für moderne Heizungs- und Trinkwasserinstallationen. Die Kombination aus hochwertigen Materialien wie PE-RT und Aluminium sowie die sauerstoffdiffusionsdichte Konstruktion ermöglichen eine lange Lebensdauer und Betriebssicherheit. Mit einem Rohraußendurchmesser von 16 mm und einer Dämmstärke von 26 mm ist es optimal für den Einsatz im Fußbodenaufbau geeignet und erfüllt dabei hohe Anforderungen an Druck und Temperatur.
