Beschreibung

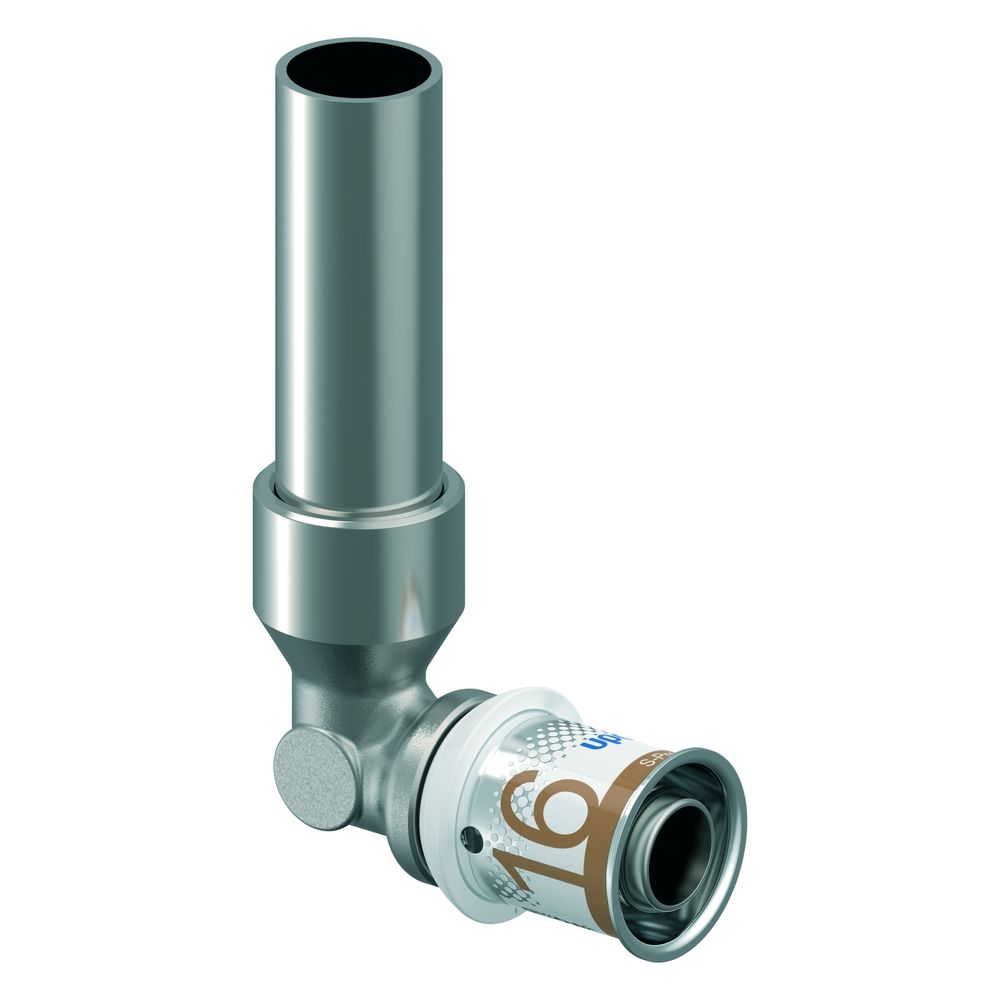

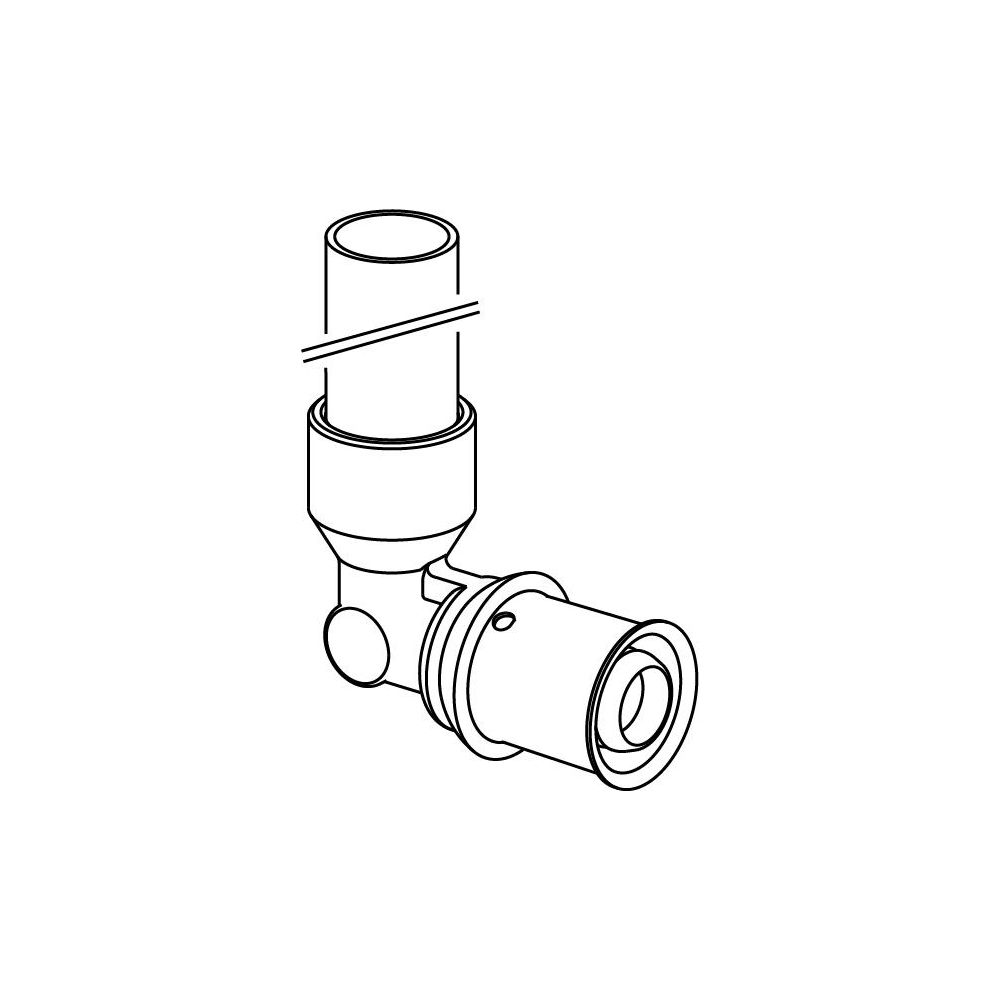

Uponor S-Press Plus HK-Anschlusswinkel plattiert, 16mm x 15CU, 350mm
Der Uponor S-Press Plus HK-Anschlusswinkel plattiert, 16mm x 15CU, 350mm aus der S-Press PLUS Serie ist eine hochwertige Komponente für Heizkörperanschlüsse. Gefertigt aus entzinkungsbeständigem Messing und beschichtetem Kupferrohr, bietet dieser 90-Grad-Winkel eine zuverlässige und systemgebundene Anbindung. Er ist ideal für Installationen, bei denen eine sichere und schnelle Verbindung ohne Kalibrieren und Entgraten erforderlich ist.
Wie unterstützt der Anschlusswinkel eine effiziente Installation?
Der Anschlusswinkel ist für eine effiziente und fehlerfreie Montage konzipiert. Er verfügt über eine fixierte Presshülse mit Sichtfenster und Pressanschlag, die eine präzise Positionierung ermöglicht. Eine einzigartige Verpresstkennzeichnung und eine schnelle Dimensionserkennung durch Farbkodierung unterstützen die korrekte Verarbeitung. Ein integrierter QR-Code bietet zudem direkten Zugang zu weiteren Produktinformationen. Das System erlaubt das Pressen ohne vorheriges Kalibrieren und Entgraten, was den Installationsaufwand reduziert.
Welche Materialien und Eigenschaften zeichnen den Anschlusswinkel aus?
Der Anschlusswinkel ist ein einteiliges Bauteil, das die Robustheit von Messing und Kupfer kombiniert. Der Anschluss 1 besteht aus entzinkungsbeständigem Messing (DZR), während Anschluss 2 aus Kupfer gefertigt ist. Beide Anschlüsse sind verzinnt, was zusätzlichen Oberflächenschutz bietet. Eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgt für eine sichere Abdichtung. Der Winkel ist reduzierend ausgeführt und zugfest, was eine hohe Betriebssicherheit im System ermöglicht. Er ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt und systemgebunden.
Wie erfolgt der Anschluss an den Heizkörper?
Der Anschluss des beschichteten Kupferrohres mit 15 mm Durchmesser am Heizkörper kann mit der Uponor Klemmverschraubung Cu (Artikelnummer 1013830) erfolgen. Dies ermöglicht eine flexible und sichere Verbindung zwischen dem Anschlusswinkel und dem Heizkörper, die den Anforderungen moderner Heizungsinstallationen entspricht.
Technische Daten
- Form: Winkel
- Winkel des Bogens: 90
- Anschluss 1: Pressmuffe (16 mm)
- Anschluss 2: Zapfen/Rohrende (15 mm)
- Werkstoff Anschluss 1: Messing, entzinkungsbeständig (DZR)
- Werkstoff Anschluss 2: Kupfer
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Zugfest: ja
- Systemgebunden: ja
Dieser Uponor S-Press Plus HK-Anschlusswinkel bietet eine zuverlässige und montagefreundliche Lösung für Heizkörperanbindungen. Gefertigt aus entzinkungsbeständigem Messing und Kupfer, mit einer EPDM-Dichtung und für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt, ermöglicht er eine dauerhafte und sichere Integration in das Uponor Verbundrohrsystem. Die durchdachten Installationsmerkmale wie die Verpresstkennzeichnung und die Möglichkeit des Pressens ohne Kalibrieren und Entgraten tragen zur Effizienz auf der Baustelle bei.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070678 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Zapfen/Rohrende |
| Arbeitslänge Anschluss 1 | 17 |
| Artikelnummer | UPONOR-1070678 |
| Ausführung | 1-teilig |
| EAN-13 | 6414905219940 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,169 kg |
| KIWA-Prüfsiegel | ja |

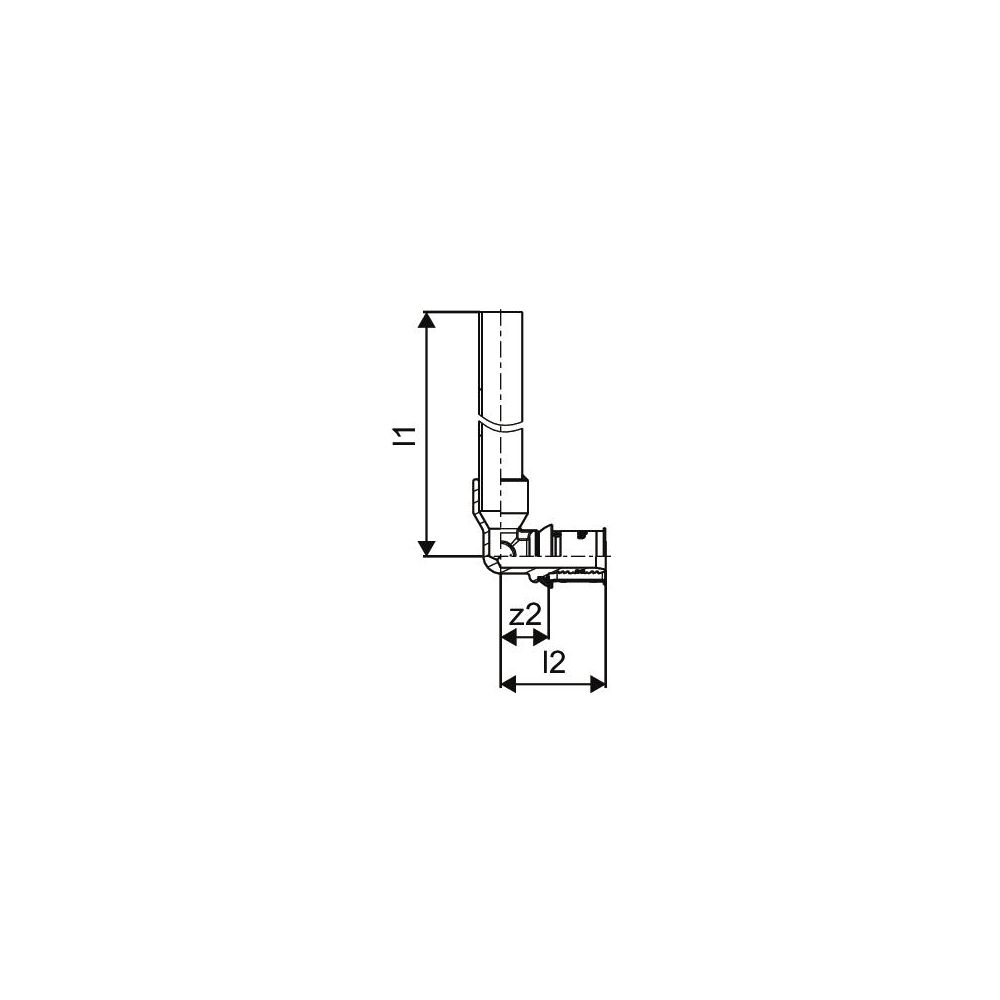

| Länge Anschluss 1 | 37 |
| Länge Anschluss 2 | 366 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 16 |
| Rohraußendurchmesser Anschluss 2 | 15 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Kupfer |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
Downloads
Uponor GmbH
Industriestr. 56
97437 Haßfurt
Deutschland
97437 Haßfurt
Deutschland
Uponor Heiztechnik und Flächenheizsysteme
Uponor ist besonders für moderne und energiesparsame Flächenheizsysteme bekannt. Der finnische Hersteller ist die Premium-Marke für hocheffiziente Flächenheizungen und Flächenkühlungen unter dem Fußboden, an der Decke oder an der Wand. Uponor bietet hierfür auch Varianten zum Nachrüsten oder energiesparende elektrische Fußbodenheizungen an. Ein breites Sortiment an verschiedenen Systemen und Einzelkomponenten wie Raumthermostate deckt den kompletten Bereich für die Installation der Heiztechnik ab.
Auch in Sachen Trinkwasserversorgung bietet das Uponor-Produktprogramm ein breites Angebot an hochwertigen Einzelkomponenten wie Rohre oder Press Fittings. Auch raffinierte Gesamtkonzepte für unterschiedliche Montagesituationen und Einsatzbereiche gelingen mit den Artikeln von Uponor. Das umfangreich aufgestellte Produktprogramm der Spitzenmarke wird mit diversem Heiztechnik- und Trinkwasser-Zubehör komplettiert.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
