Uponor Minitec Kupplung, 9,9x1,1mm, 1005264

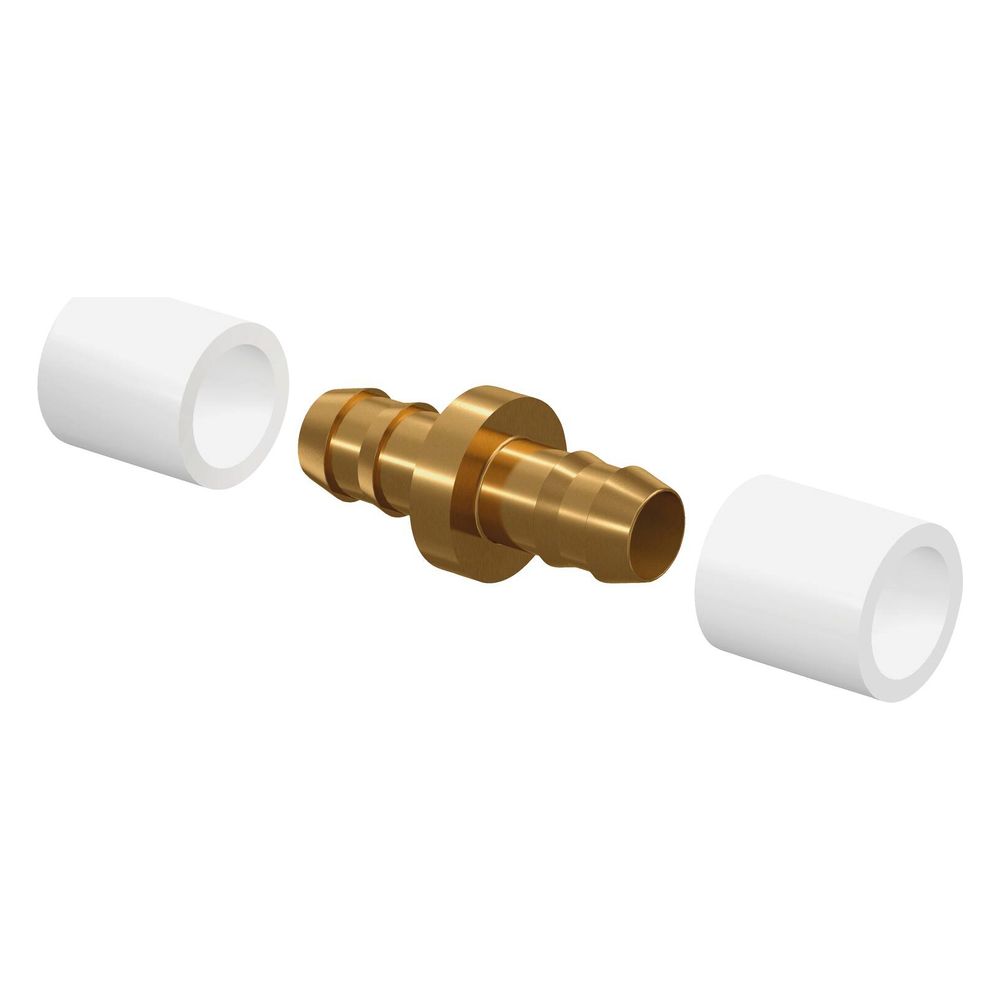

Die Uponor Minitec Kupplung, 9,9x1,1mm, Artikelnummer 1005264, ist eine gerade, 3-teilige Verbindungslösung aus der Minitec Serie für Flächenheizungen und -kühlungen. Sie ist speziell für das System Uponor Minitec Comfort pipe mit einem Rohraußendurchmesser von 9,9 mm und einer Wandstärke von 1,1 mm konzipiert. Die Kupplung besteht aus Messing und wird mit zwei PEX-Ringen aus vernetztem Polyethylen geliefert, die eine sichere und zugfeste Verbindung ermöglichen. Typische Einsatzbereiche sind Heiz- und Kühlsysteme in Wohn- und Gewerbegebäuden.

Wie ist die Konstruktion der Uponor Minitec Kupplung gestaltet?

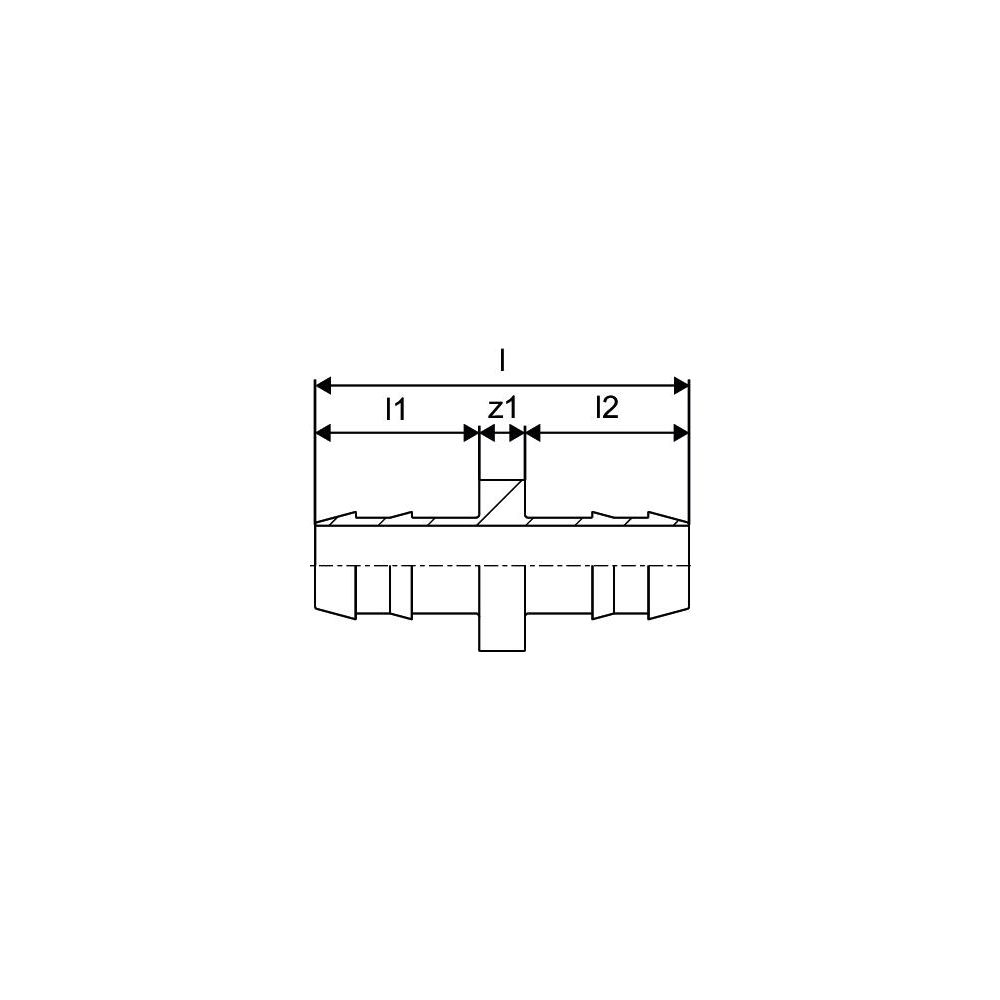

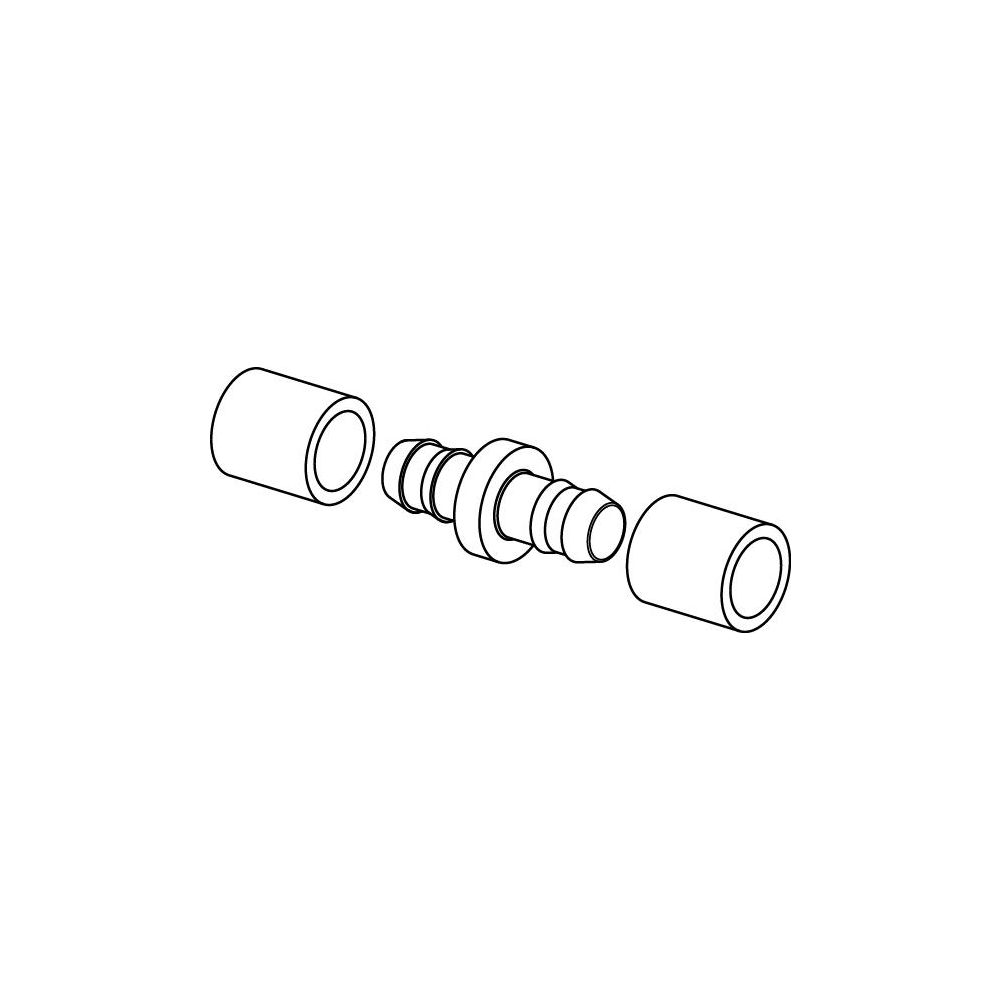

Die Kupplung ist als gerade Verbindung ausgeführt und besteht aus drei Teilen: einer Messingkupplung und zwei PEX-Klemmringen. Beide Anschlussseiten sind mit Klemmringen ausgestattet und unbehandelt, was eine flexible und sichere Montage ermöglicht. Die Anschlusslängen betragen jeweils 16,4 mm mit einer Arbeitslänge von 2 mm. Die Gesamtlänge der Kupplung beträgt 32,8 mm. Die Konstruktion ist systemgebunden und für den Einsatz mit Uponor Minitec Comfort pipe Rohren ausgelegt.

Welche technischen Eigenschaften und Leistungsmerkmale bietet die Kupplung?

Die Kupplung ist für einen maximalen Arbeitsdruck von 6 bar bei 20 °C ausgelegt und zeichnet sich durch ihre Zugfestigkeit aus. Sie verfügt über kein Dichtungsmaterial, Entleerungsventil oder Entlüfter und ist nicht exzentrisch oder reduzierend. Die Kupplung ist mit einem DIN-CERTCO-Zertifikat versehen, was die Qualität und Sicherheit im Einsatz unterstreicht. Die Oberflächen der Anschlüsse sind unbehandelt, was den Einsatz in verschiedenen Installationsumgebungen ermöglicht.

Wie erfolgt die Montage der Uponor Minitec Kupplung?

Die Montage erfolgt durch das Aufschieben der PEX-Ringe auf die Rohrenden und das Einführen der Kupplung dazwischen. Die Klemmringanschlüsse sorgen für eine sichere Verbindung ohne zusätzliches Dichtungsmaterial. Die Konstruktion ist für eine einfache und schnelle Installation ausgelegt, die eine dauerhafte und zugfeste Verbindung sicherstellt. Die Kupplung ist nicht mit Stoßnocken ausgestattet, was die Handhabung vereinfacht.

Technische Daten

• Ausführung: 3-teilig
• Form: gerade
• Anschluss 1: Klemmring
• Anschluss 2: Klemmring
• Rohraußendurchmesser Anschluss 1: 9,9 mm
• Rohraußendurchmesser Anschluss 2: 9,9 mm
• Länge: 32,8 mm
• Länge Anschluss 1: 16,4 mm
• Länge Anschluss 2: 16,4 mm
• Arbeitslänge Anschluss 1: 2 mm
• Arbeitslänge Anschluss 2: 2 mm
• Max. Arbeitsdruck bei 20 °C: 6 bar
• Werkstoff Anschluss 1: Messing
• Werkstoff Anschluss 2: Messing
• Zugfest: ja
• DIN-CERTCO-Zertifikat: ja

Die Uponor Minitec Kupplung bietet eine zuverlässige und zugfeste Verbindung für Flächenheizungs- und Kühlsysteme mit einem Rohrdurchmesser von 9,9 mm. Die Kombination aus Messingkupplung und PEX-Ringen sorgt für eine sichere Montage und dauerhafte Funktion bei einem maximalen Arbeitsdruck von 6 bar. Die kompakte Bauweise und die einfache Handhabung machen sie zu einer passenden Lösung für professionelle Installationen.

Lieferumfang

• 1x Kupplung
• 2x PEX-Ringe
