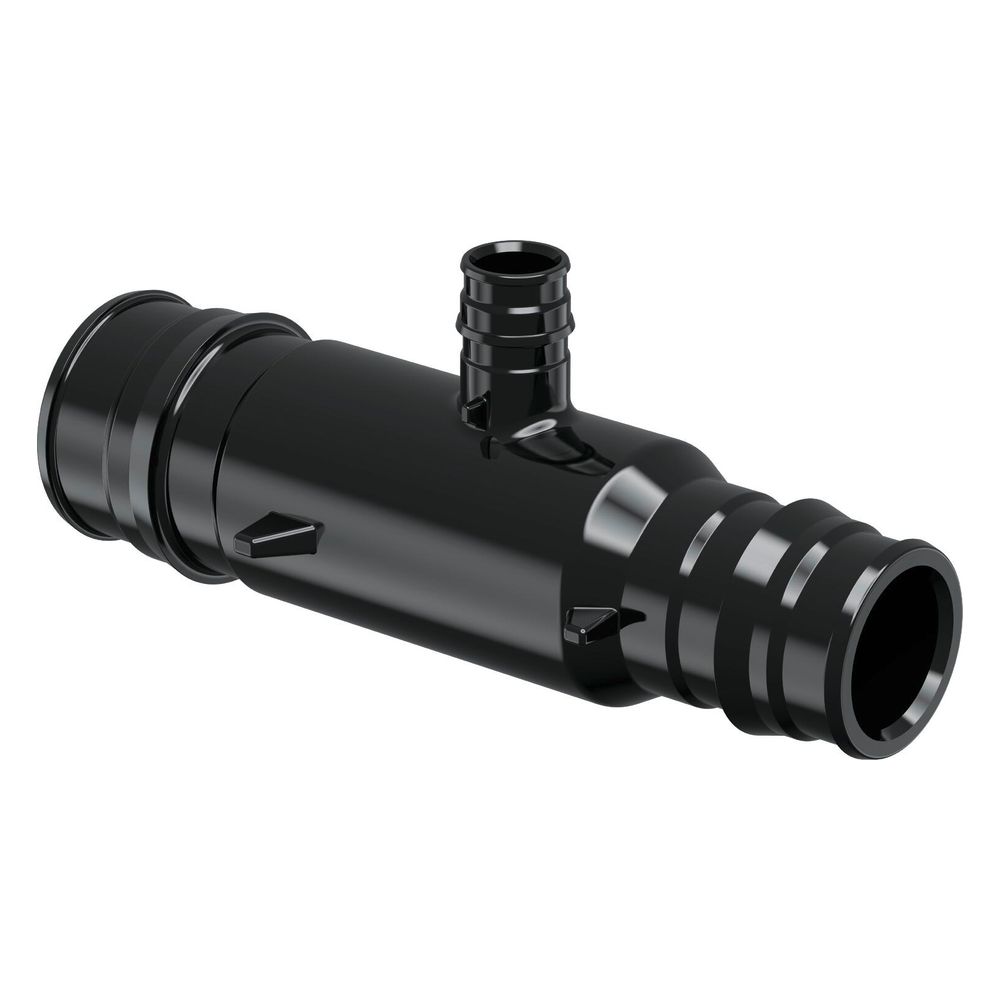

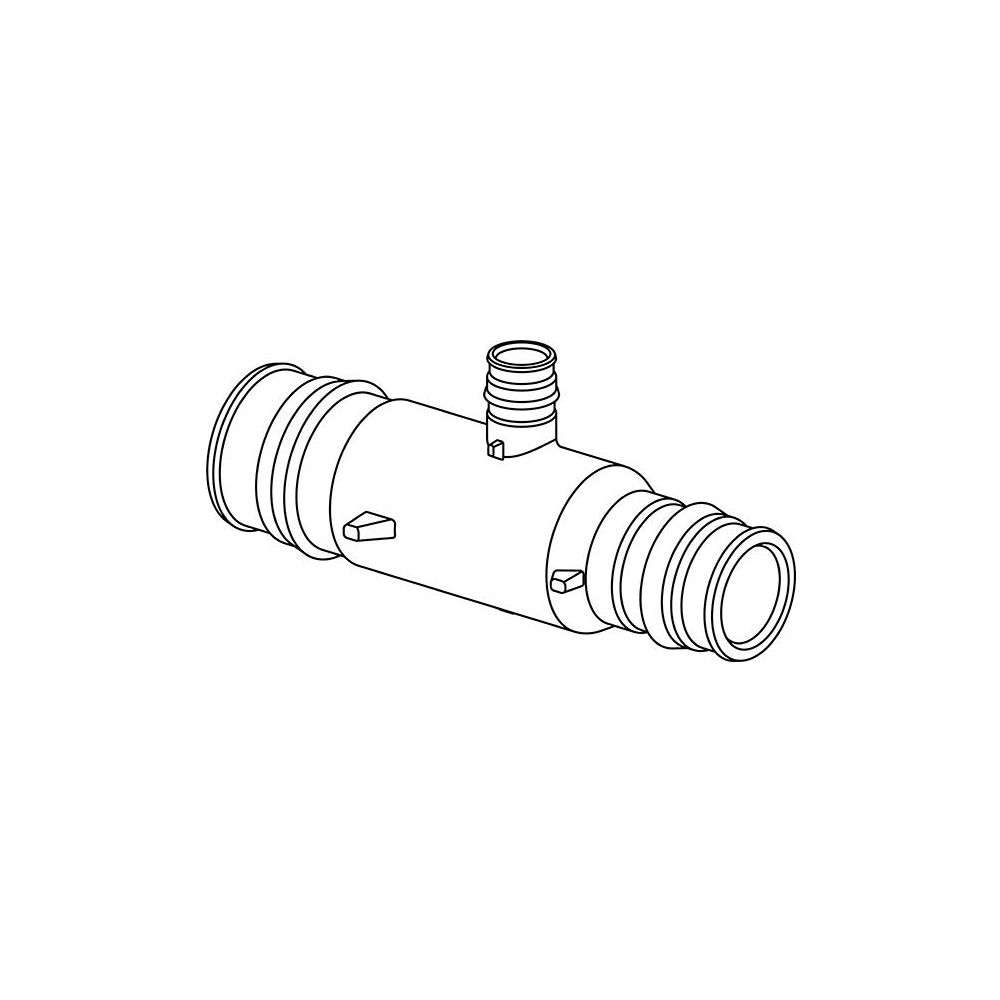

Uponor Q und E Reduzier-T-Stück, 63x25x50mm, PPSU

Das Uponor Q und E Reduzier-T-Stück der Serie Q&E ist ein hochwertiges Fitting aus Polyphenylensulfon (PPSU), das speziell für die Abzweigung unterschiedlicher Rohrdimensionen der Uponor PE-Xa Rohre SDR 11 und SDR 7,4 konzipiert wurde. Mit seinen Anschlussmaßen von 63x25x50 mm ist es eine korrosionsfreie und dauerhaft dichte Komponente der O-Ring-freien Uponor Q&E-Verbindungstechnik, ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen.

Welche Eigenschaften zeichnen das Uponor Q&E Reduzier-T-Stück aus?

Dieses T-Stück besteht aus robustem Polyphenylensulfon (PPSU), einem Werkstoff, der für seine Korrosionsfreiheit und Langlebigkeit bekannt ist. Es ist ein zugfestes und systemgebundenes Bauteil, das eine dauerhaft dichte und O-Ring-freie Installation sicherstellt. Alle drei Klemmringanschlüsse sind unbehandelt und verfügen über Stoßnocken, die eine sichere Montage unterstützen. Der Winkel des T-Stücks beträgt 90 Grad.

Für welche Anwendungen ist das Fitting geeignet und welche Leistungsdaten bietet es?

Das Fittingsystem ist primär für den Einsatz in Heizungs- und Trinkwasserinstallationen vorgesehen. Es ermöglicht die sichere Abzweigung von Uponor PE-Xa Rohren der Typen SDR 11 und SDR 7,4. Das Reduzier-T-Stück ist für eine maximale Betriebstemperatur von 95 °C ausgelegt. Bei 20 °C hält es einem maximalen Arbeitsdruck von 10 bar stand. Die Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1. Ein KIWA-Prüfsiegel unterstreicht die Qualität des Produkts.

Wie sind die Anschlüsse des Uponor Q&E Reduzier-T-Stücks dimensioniert?

Das T-Stück verfügt über drei Klemmringanschlüsse mit den Rohraußendurchmessern 63 mm, 25 mm und 50 mm. Die Längen der Anschlüsse betragen 111,5 mm für Anschluss 1, 62 mm für Anschluss 2 und 98,5 mm für Anschluss 3. Die entsprechenden Arbeitslängen sind 44 mm, 34,5 mm und 44,5 mm. Es ist wichtig zu beachten, dass die für die Verbindung notwendigen Q&E Sicherungsringe separat bestellt werden müssen.

Technische Daten

• Ausführung: T-Stück
• Werkstoff: Polyphenylensulfon (PPSU)
• Anschlüsse: 3x Klemmring
• Winkel: 90 Grad
• Rohraußendurchmesser Anschluss 1: 63 mm
• Rohraußendurchmesser Anschluss 2: 25 mm
• Rohraußendurchmesser Anschluss 3: 50 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperatur: 95 °C
• Reduzierend: ja

Das Uponor Q und E Reduzier-T-Stück aus PPSU bietet eine zuverlässige und korrosionsfreie Lösung für die Abzweigung von PE-Xa Rohren in Heizungs- und Trinkwasserinstallationen. Mit seinen reduzierenden Klemmringanschlüssen für Rohrdurchmesser von 63 mm, 25 mm und 50 mm sowie einer maximalen Betriebstemperatur von 95 °C und einem Arbeitsdruck von 10 bar bei 20 °C ist es eine langlebige Komponente für anspruchsvolle Rohrleitungssysteme.
