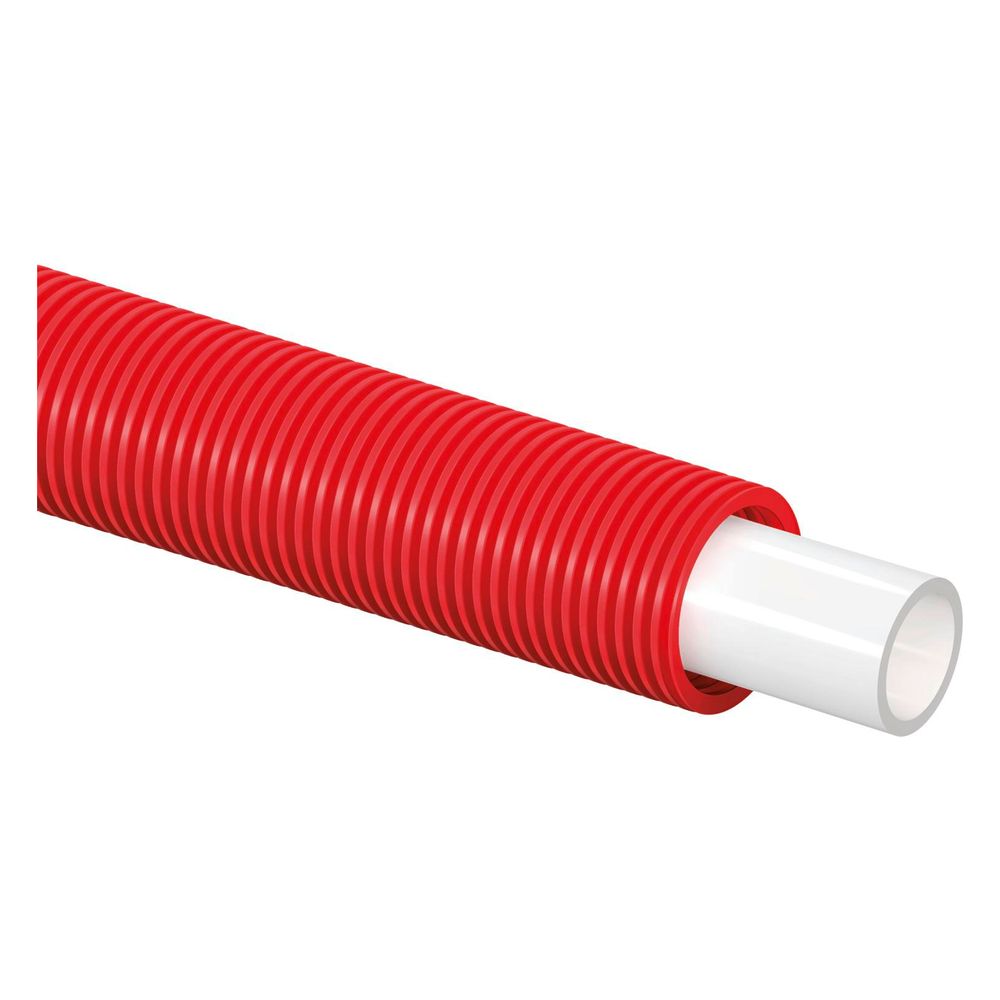

Uponor Radi Pipe natur im Schutzrohr reduziert, 20x2,0mm, 28/23mm, 50m

Das Uponor Radi Pipe natur im Schutzrohr reduziert ist ein flexibles PE-Xa Heizungsrohr aus der Uponor Radi Pipe Serie. Es wird als Ringmaterial in 50 m Länge geliefert und ist speziell für die Heizkörperanbindung in Heizungsanlagen konzipiert. Das Rohr mit einem Außendurchmesser von 20 mm und einer Wandstärke von 2,0 mm ist in einem gewellten Schutzrohr mit einem äußeren Durchmesser von 28 mm untergebracht. Die Verbindung kann mittels Q&E Fittings oder Klemmringverschraubungen erfolgen.

Aus welchem Material besteht das Radi Pipe Heizungsrohr und wie ist es aufgebaut?

Das Heizungsrohr besteht aus vernetztem Polyethylen (PE-Xa) gemäß DIN EN ISO 15875. Eine spezielle Sauerstoffsperrschicht nach DIN 4726 macht das Rohr diffusionsdicht und schützt das Heizungssystem vor Korrosion durch Sauerstoffeintrag. Das innere Rohr ist naturfarben (weiß), während das gewellte Schutzrohr aus robustem HDPE gefertigt ist und eine rote Mantelfarbe aufweist. Diese Konstruktion bietet zusätzlichen mechanischen Schutz und erleichtert die Installation.

Für welche Einsatzbereiche und Betriebsbedingungen ist das Rohr geeignet?

Das Uponor Radi Pipe ist für die Anwendungsklassen 4 und 5 bei einem maximalen Betriebsdruck von 6 bar ausgelegt, was es ideal für die Heizkörperanbindung macht. Die Berechnungstemperatur liegt bei 80 °C, die maximale Betriebstemperatur bei 90 °C. Für Störfälle ist eine Temperatur von 100 °C für maximal 100 Stunden Betriebsdauer zulässig. Die Brandklassifizierung nach DIN EN 13501-1 entspricht Klasse E.

Welche Installationsvorteile bietet das Radi Pipe Heizungsrohr?

Das flexible PE-Xa Rohr wird als Ringmaterial geliefert und bietet mit einem minimalen Biegeradius von 160 mm eine hohe Anpassungsfähigkeit bei der Verlegung. Die Flexibilität des Rohres vereinfacht die Installation, insbesondere in beengten Verhältnissen. Die Anschlüsse sind als Rohrende ausgeführt, was die Kompatibilität mit Q&E Fittings und Klemmringverschraubungen sicherstellt.

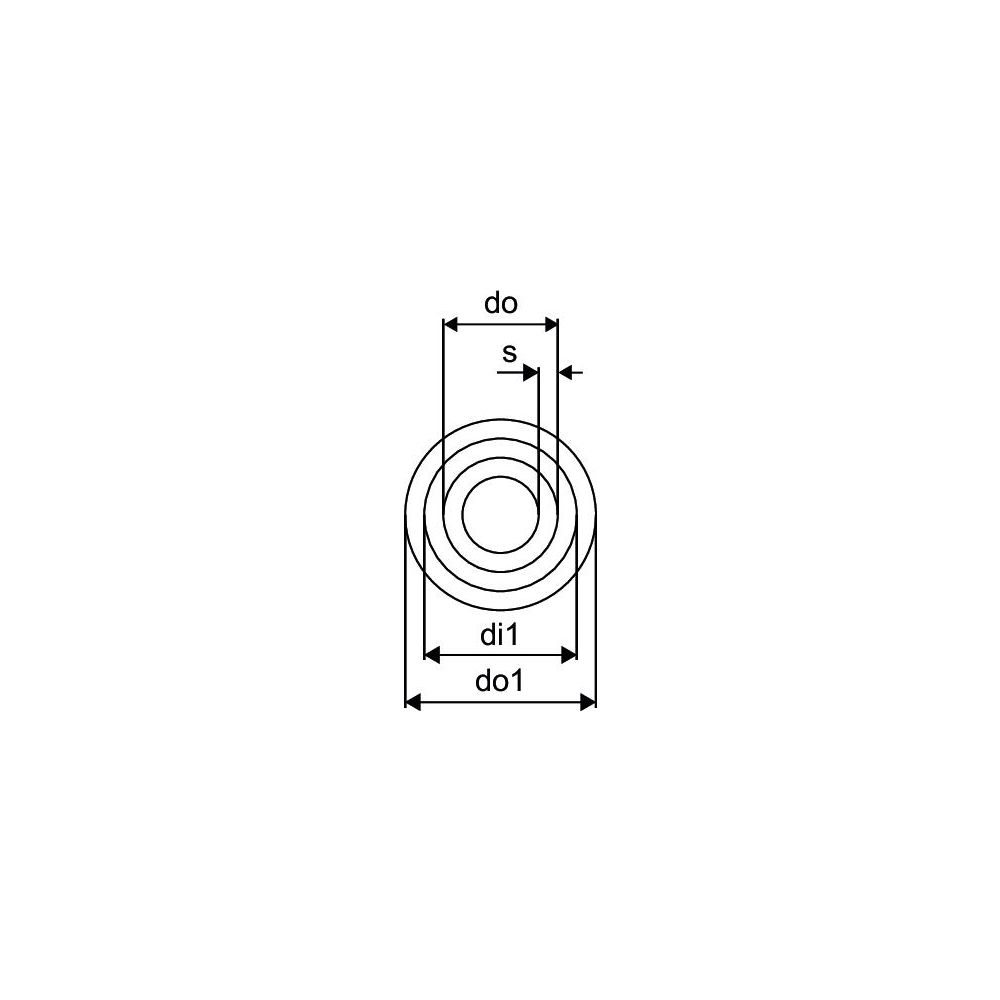

Technische Daten

• Rohraußendurchmesser: 20 mm
• Wandstärke: 2,0 mm
• Äußerer Durchmesser Mantelrohr: 28 mm
• Länge: 50 m
• Werkstoff: PE-Xa (vernetztes Polyethylen)
• Max. Betriebsdruck: 6 bar
• Max. Betriebstemperatur: 90 °C
• Min. Biegeradius: 160 mm
• Sauerstoffdicht: Ja (nach DIN 4726)
• Brandklassifizierung: Klasse E (nach DIN EN 13501-1)

Das Uponor Radi Pipe natur im Schutzrohr reduziert ist eine robuste und flexible Lösung für moderne Heizungsinstallationen. Gefertigt aus vernetztem PE-Xa mit einer speziellen Sauerstoffsperrschicht, ist es für Betriebstemperaturen bis 90 °C und einen maximalen Betriebsdruck von 6 bar ausgelegt. Die Lieferung als Ringmaterial und der minimale Biegeradius von 160 mm erleichtern die Verlegung und ermöglichen eine effiziente und langlebige Heizkörperanbindung.
