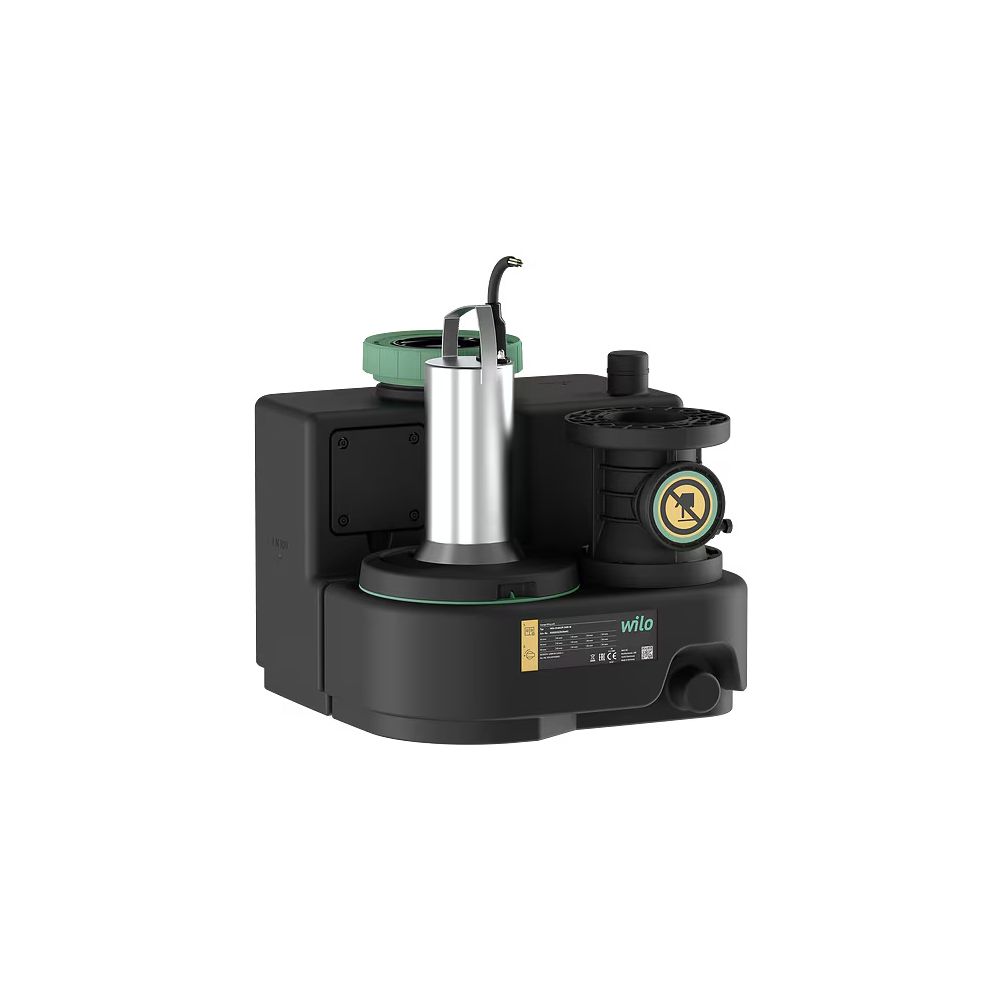

Wilo DrainLift Abwasser-Hebeanlage SANI-S.11T/3C, 400V, S3, EC-L, CEE16
Die Einzel-Fäkalienhebeanlage DrainLift SANI-S.11T/3C von Wilo ist eine kompakte, vollüberflutbare Lösung zur rückstausicheren Entwässerung in Ein- und Zweifamilienhäusern gemäß DIN EN 12050-1. Als Spezialausführung eignet sie sich für die Förderung aggressiver Medien sowie fäkalienhaltigem Abwasser unterhalb der Rückstauebene. Sie ist flexibel für Überflur- und Vorwandinstallationen sowie den Unterflureinbau in Pumpenschächten einsetzbar.
Beständiges System für aggressive Medien
Die C-Ausführung wurde gezielt für anspruchsvolle Medien wie Heizkessel-Kondensat, Meer- und Seewasser mit einem NaCl-Gehalt bis 30 g/l, Schwimmbadwasser mit einem Chlorgehalt bis 400 mg/l sowie leicht saures Schmutzwasser ab einem pH-Wert von größer als 3,5 konstruiert. Der gas- und wasserdichte PE-Sammelbehälter fasst 47 l Bruttovolumen und besitzt einen geneigten Boden zur Vermeidung von Ablagerungen. Ein FKM-Dichtungsmaterial sorgt für eine hohe Beständigkeit gegenüber chemischen Einflüssen.
Integrierte Pumpenmechanik und leise Funktionsweise
Die montierte Abwasserpumpe arbeitet ohne Schneidwerk mit einem freien Kugeldurchgang von 44 mm. Der drehstrombetriebene Motor mit Luftkühlung wird durch einen integrierten Bimetall-Sensorkreis thermisch überwacht. Ein gefederter Rückflussverhinderer am Druckanschluss senkt den Geräuschpegel am Ende des Pumpvorgangs ab. Die Messung des Füllstands erfolgt kontinuierlich über einen internen Niveausensor mit 4 bis 20 mA Signal.
Automatische Steuerung und Konnektivität
Das vorverdrahtete Schaltgerät ermöglicht den automatischen Betrieb und ist mit einer ModBus-Schnittstelle, symbolbasierter Menüführung sowie Einzel- und Sammelstörmeldungen über potentialfreie Kontakte ausgestattet. Ein netzunabhängiger Alarmgeber und eine einstellbare Nachlaufzeit bieten zusätzliche Betriebssicherheit. Der elektrische Anschluss erfolgt über ein 4 m langes Kabel vom Typ H07RN-F mit CEE-Stecker an ein 400-V-Netz.
Technische Daten
- Behältervolumen: 47 l
- Max. Arbeitsdruck: 1,2 bar
- Bemessungsspannung: 400 V (3 Phasen, 50 Hz)
- Motorausgangsleistung (P2): 0,75 kW (Aufgenommene Leistung P1: 1,03 kW)
- Nennstrom: 1,9 A
- Drehzahl: 2840 U/Min
- Max. Partikelgröße: 44 mm
- Max. Volumenstrom: 28,8 m³/h
- Max. Förderhöhe: 11,03 m
- Schutzart (IP): IP68
Mit ihrem korrosions- und medienbeständigen Behälter sowie der zuverlässigen 0,75-kW-Pumpe gewährleistet die Hebeanlage eine sichere Abwasserentsorgung bei aggressiven Medien. Der leise Betrieb und die kompakten Einbaumaße machen das Gesamtsystem zu einer effizienten Entwässerungslösung im Gebäudebereich.
Lieferumfang
- 1x Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
- 1x Flanschstutzen von DN 80, PN 10 bis DN/OD 110
- 1x Flexible Manschette DN/OD 110 für Ablassanschluss
- 1x HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss
- 1x HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
- 1x Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
- 1x Bodenbefestigungsset
- 1x Schallschutzmatte
- 1x Akku 9 V
Technische Daten
| Hersteller-Warengruppe | Abwasser, Hebeanlagen Fäkalien |
| Hersteller-Produktgruppe | Wilo-DrainLift SANI-S |
| Hersteller-Artikelnummer | 2549918 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 1 |
| Artikelnummer | WILO-2549918 |
| Aufgenommene Motorleistung (P1) pro Motor | 1,03 |
| Bauhöhe | 511 |
| Baulänge | 490 |
| Bautiefe | 490 |
| Behältervolumen | 47 |
| Bemessungsspannung | 400 |
| Drehzahl | 2840 |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| EAN-13 | 4062679007021 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 67,6073898 |
| Gewicht | 37 kg |
| Isolationsklasse nach IEC | F |
| Max Arbeitsdruck | 1,2 |
| Max Förderhöhe | 11,03 |
| Max Partikelgröße | 44 |
| Max Volumenstrom | 28,8 |
| Mediumtemperatur (Dauerbetrieb) | 3 - 40 |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 0,75 |
| Nennbetriebsart | S3 10 % |
| Nenndurchmesser, Anschluss Auslassseite | DN 80 |
| Nennstrom | 1,9 |
| Rohraußendurchmesser, Anschluss Auslassseite | 80 |
| Schutzart (IP) | IP68 |
| Umgebungstemperatur | 3 - 40 |
| Volumenstrom (BEP) | 15,19 |
| Werkstoff des Gebläserads/Laufrads | Polypropylen (PP) |
| Werkstoff des Pumpengehäuses | Polypropylen (PP) |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | PP-GF |
| Werkstoffgüte Gebläserad/Laufrad | PP-GF |
| WEEE-Nr. | DE82996796 |
