Beschreibung

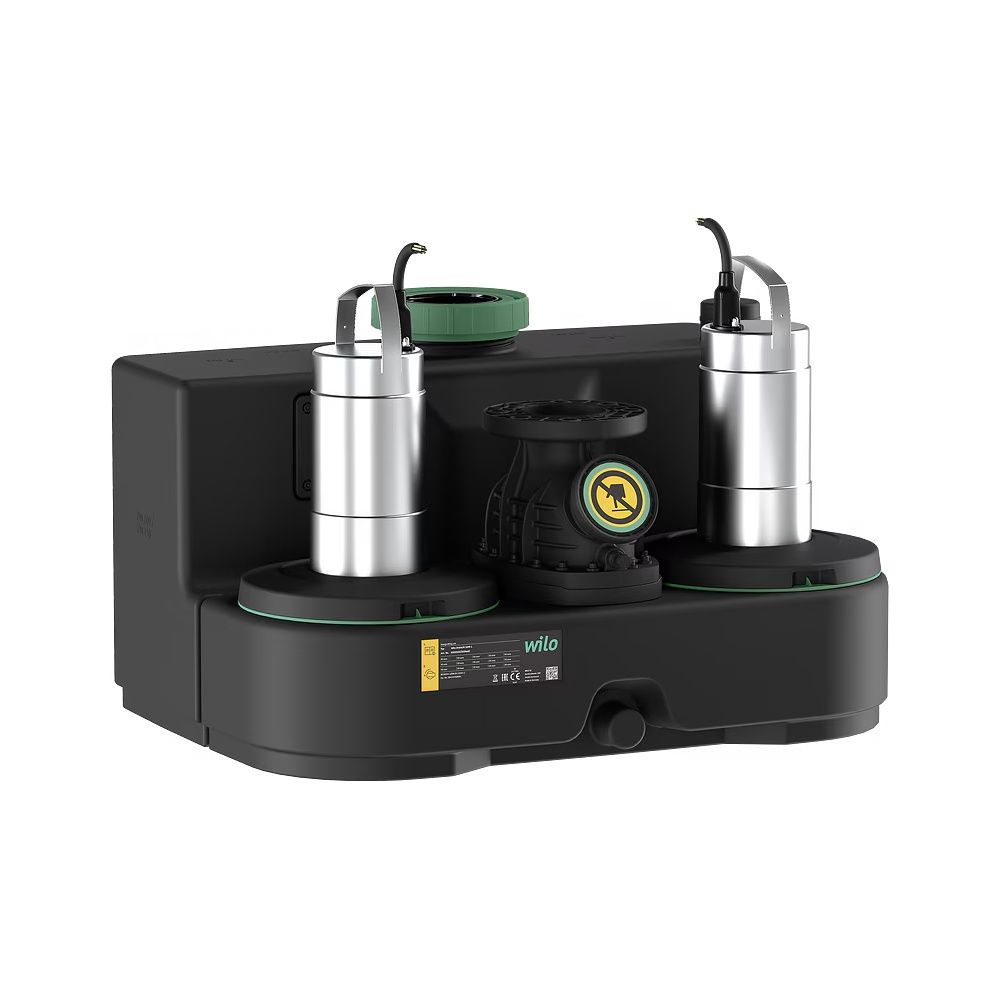

Wilo DrainLift Abwasser-Hebeanlage SANI-L.12T/1, 400V, S3, MS-L, CEE16
Die Wilo Doppel-Fäkalienhebeanlage DrainLift SANI-L.12T/1 dient der rückstausicheren Entwässerung sowie der Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser gemäß DIN EN 12050-1. Sie kommt vor allem in Gewerbeobjekten und Mehrfamilienhäusern zum Einsatz, wenn das Abwasser unterhalb der Rückstauebene liegt oder kein direktes Gefälle zur Kanalisation vorhanden ist. Das vollüberflutbare Kompaktsystem eignet sich für die Überflur- oder Vorwandinstallation sowie für den Einbau in Pumpenschächten.
Vollüberflutbare Doppelpumpenkonstruktion für hohe Betriebssicherheit
Der gas- und wasserdichte PE-Sammelbehälter besitzt einen geneigten Boden zur Vermeidung von Ablagerungen und verfügt über eine Revisionsöffnung mit transparentem Deckel. Zwei direkt am Behälter montierte Abwasserpumpen arbeiten ohne Schneidwerk mit einem freien Kugeldurchgang von 44 mm. Die Oberflächenkühlung der Motoren mit Bimetall-Überwachung stellt den sicheren Betrieb sicher. Ein gefederter Rückflussverhinderer mit Revisionsöffnung am Druckanschluss reduziert das Schließgeräusch am Ende jedes Pumpzyklus. Die kontinuierliche Füllstandsmessung erfolgt über einen Analog-Niveausensor mit 4 bis 20 mA Signal.
Vorverdrahtete Steuerung und flexible Montage
Das vorverdrahtete Schaltgerät erlaubt die automatische Steuerung der Anlage im Aussetzbetrieb. Es ist mit einer einstellbaren Nachlaufzeit, einer Sammelstörmeldung über potentialfreien Kontakt sowie einem netzunabhängigen Alarmgeber ausgestattet. Das System wird über ein 4 m hochinseriertes Anschlusskabel vom Typ H07RN-F mit CEE-Stecker an das 400-V-Netz angeschlossen. Flexible Zulaufbereiche und normierte Rohranschlüsse ermöglichen eine saubere Einbindung in bestehende Rohrleitungssysteme.
Technische Daten
- Bruttovolumen Behälter: 122 l
- Maximaler Betriebsdruck: 3 bar
- Netzanschluss: 3~400 V, 50 Hz
- Motornennleistung (P2): 1,1 kW
- Nennstrom: 4 A
- Drehzahl: 2865 U/Min
- Freier Kugeldurchgang: 44 mm
- Schutzart Motor: IP68
- Druckanschluss: DN 80
- Schalldruckpegel: 70 dB(A)
Die vollüberflutbare Doppelhebeanlage bietet durch ihren 122-Liter-Behälter und die beiden kraftvollen 1,1-kW-Pumpen eine ausfallsichere Abwasserentsorgung bei schwankenden Zulaufmengen. Dank des integrierten Rückflussverhinderers und des korrosionsbeständigen PE-Behälters wird ein langlebiger, dauerhaft leiser Betrieb gewährleistet.
Lieferumfang
- 1x Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
- 1x Flanschstutzen von DN 80, PN 10 bis DN/OD 110
- 1x Flexible Manschette DN/OD 110 für Ablassanschluss
- 1x HT-Doppelmuffe DN/OD 75 für Entlüftungsanschluss
- 1x HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
- 1x Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
- 1x Bodenbefestigungsset
- 1x Schallschutzmatte
- 1x Akku 9 V
Technische Daten
| Hersteller-Warengruppe | Abwasser, Hebeanlagen Fäkalien |
| Hersteller-Produktgruppe | Wilo-DrainLift SANI-L |
| Hersteller-Artikelnummer | 2549908 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 2 |
| Artikelnummer | WILO-2549908 |
| Aufgenommene Motorleistung (P1) pro Motor | 1,56 |
| Bauhöhe | 571 |
| Baulänge | 635 |
| Bautiefe | 852 |
| Behältervolumen | 122 |
| Bemessungsspannung | 400 |
| Drehzahl | 2865 |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| EAN-13 | 4062679006925 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 75,119322 |
| Gewicht | 80 kg |
| Isolationsklasse nach IEC | F |
| Max Arbeitsdruck | 3 |
| Max Förderhöhe | 12,12 |
| Max Partikelgröße | 44 |
| Max Volumenstrom | 32,4 |
| Mediumtemperatur (Dauerbetrieb) | 3 - 40 |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 1,1 |
| Nennbetriebsart | S3 10 % |
| Nenndurchmesser, Anschluss Auslassseite | DN 80 |
| Nennstrom | 4 |
| Rohraußendurchmesser, Anschluss Auslassseite | 80 |
| Schutzart (IP) | IP68 |
| Umgebungstemperatur | 3 - 40 |
| Volumenstrom (BEP) | 15,93 |
| Werkstoff des Gebläserads/Laufrads | Polypropylen (PP) |
| Werkstoff des Pumpengehäuses | Polypropylen (PP) |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | PP-GF |
| Werkstoffgüte Gebläserad/Laufrad | PP-GF |
| WEEE-Nr. | DE82996796 |
