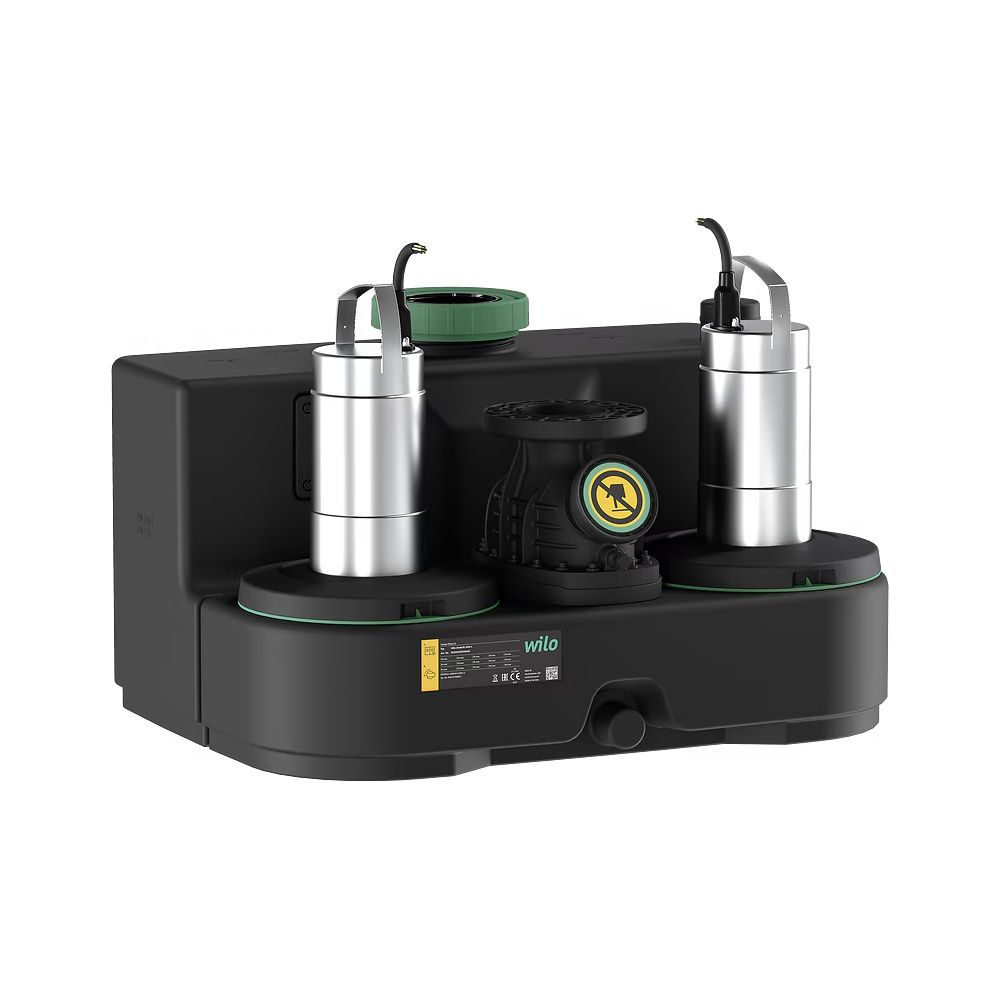

Wilo DrainLift Abwasser-Hebeanlage SANI-L.11M/4, 230V, S1, EC-L, CEE32
Die vollüberflutbare Doppel-Fäkalienhebeanlage DrainLift SANI-L.11M/4 von Wilo ermöglicht die rückstausichere Entwässerung sowie die Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser gemäß DIN EN 12050-1. Das anschlussfertige Kompaktsystem ist für Mehrfamilienhäuser und Gewerbeobjekte konzipiert, wenn Abwasser unterhalb der Rückstauebene anfällt oder kein natürliches Gefälle zur Kanalisation vorhanden ist. Es eignet sich für Überflur- und Vorwandinstallationen sowie für den Einbau in Pumpenschächten.
Vollüberflutbare Doppelpumpenkonstruktion für hohe Betriebssicherheit
Der gas- und wasserdichte Sammelbehälter aus PE besitzt ein Behältervolumen von 136 l, einen geneigten Boden zur Minimierung von Ablagerungen sowie eine Revisionsöffnung mit transparentem Deckel. Zwei direkt am Behälter montierte Abwasserpumpen arbeiten ohne Schneidwerk mit einem freien Kugeldurchgang von 65 mm. Die Motoren verfügen über eine Mantelstromkühlung (Selbstkühlung) und einen thermischen Motorschutz mit Bimetall. Ein gefederter Rückflussverhinderer mit Revisionsöffnung am Druckanschluss reduziert das Schließgeräusch am Ende jedes Pumpzyklus. Die kontinuierliche Füllstandsmessung erfolgt über einen Niveausensor mit 4 bis 20 mA Signal.
Vorverdrahtete Steuerung und flexible Anbindung
Das vorverdrahtete Schaltgerät für den Automatikbetrieb verfügt über ein Display mit symbolbasiertem, alphanumerischem Menü, eine ModBus-Schnittstelle, eine einstellbare Nachlaufzeit sowie Einzel- und Sammelstörmeldungen über potentialfreie Kontakte. Zusätzlich ist ein netzunabhängiger Alarm integriert. Das System besitzt frei wählbare Zulaufbereiche und wird über ein 10 m altes Anschlusskabel vom Typ H07RN-F (3G1 mm²) an das 230-V-Netz angeschlossen.
Technische Daten
- Behältervolumen: 136 l
- Max. Arbeitsdruck: 3 bar
- Bemessungsspannung: 230 V (1 Phasen, 50 Hz)
- Motorausgangsleistung (P2): 1,5 kW (Aufgenommene Leistung P1: 2,1 kW pro Motor)
- Nennstrom: 9,3 A
- Drehzahl: 2852 U/Min
- Max. Partikelgröße: 65 mm
- Max. Volumenstrom: 41,6 m³/h
- Max. Förderhöhe: 11,4 m
- Schutzart (IP): IP68
Die Doppelhebeanlage bietet dank ihres 136-Liter-Behälters und zwei 1,5-kW-Pumpen im S1-Dauerbetrieb eine ausfallsichere Entwässerung bei schwankendem Abwasseranfall. Der gefederte Rückflussverhinderer und der korrosionsbeständige Kunststoffbehälter sichern einen geräuscharmen, dauerhaft zuverlässigen Betrieb.
Lieferumfang
- 1x Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
- 1x Flanschstutzen von DN 80, PN 10 bis DN/OD 110
- 1x Flexible Manschette DN/OD 110 für Ablassanschluss
- 1x HT-Doppelmuffe DN/OD 75 für Entlüftungsanschluss
- 1x HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
- 1x Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
- 1x Bodenbefestigungsset
- 1x Schallschutzmatte
- 1x Akku 9 V
Technische Daten
| Hersteller-Warengruppe | Abwasser, Hebeanlagen Fäkalien |
| Hersteller-Produktgruppe | Wilo-DrainLift SANI-L |
| Hersteller-Artikelnummer | 2549943 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anzahl der Phasen | 1 |
| Anzahl der Pumpen | 2 |
| Artikelnummer | WILO-2549943 |
| Aufgenommene Motorleistung (P1) pro Motor | 2,1 |
| Bauhöhe | 620 |
| Baulänge | 635 |
| Bautiefe | 852 |
| Behältervolumen | 136 |
| Bemessungsspannung | 230 |
| Drehzahl | 2852 |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| EAN-13 | 4062679007311 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 78,5222469 |
| Gewicht | 76 kg |
| Isolationsklasse nach IEC | F |
| Max Arbeitsdruck | 3 |
| Max Förderhöhe | 11,4 |
| Max Partikelgröße | 65 |
| Max Volumenstrom | 41,6 |
| Mediumtemperatur (Dauerbetrieb) | 3 - 40 |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 1,5 |
| Nennbetriebsart | S1 |
| Nenndurchmesser, Anschluss Auslassseite | DN 80 |
| Nennstrom | 9,3 |
| Rohraußendurchmesser, Anschluss Auslassseite | 80 |
| Schutzart (IP) | IP68 |
| Umgebungstemperatur | 3 - 40 |
| Volumenstrom (BEP) | 22,01 |
| Werkstoff des Gebläserads/Laufrads | rostfreier Stahl |
| Werkstoff des Pumpengehäuses | Polypropylen (PP) |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | PP-GF |
| Werkstoffgüte Gebläserad/Laufrad | Edelstahl 316 (1.4408) |
| WEEE-Nr. | DE82996796 |
