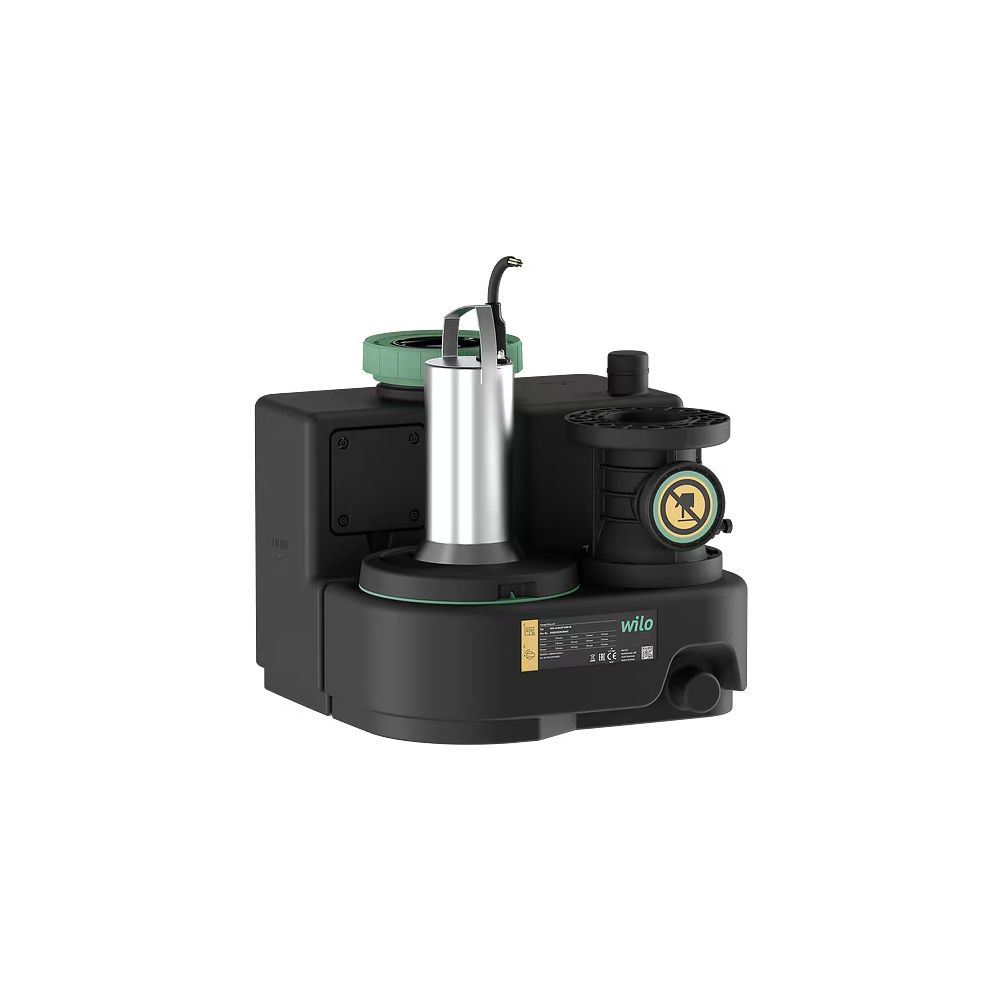

Wilo DrainLift Abwasser-Hebeanlage SANI-S.11T/1, 400V, S3, MS-L, CEE16
Die Einzel-Fäkalienhebeanlage DrainLift SANI-S aus dem Hause Wilo ist eine besonders kompakte und leichte Lösung zur automatischen Entwässerung gemäß DIN EN 12050-1. Sie dient der zuverlässigen Förderung von fäkalienhaltigem sowie fäkalienfreiem Abwasser in Ein- und Zweifamilienhäusern. Das vollüberflutbare System kommt immer dann zum Einsatz, wenn die Ablaufstelle unterhalb der Rückstauebene liegt oder kein direktes Gefälle zum Kanal vorhanden ist.
Robuste Behälterkonstruktion und leise Abwasserförderung
Der gas- und wasserdichte PE-Sammelbehälter verfügt über ein Volumen von 47 l sowie einen geneigten Boden, der Ablagerungen wirksam minimiert. Eine direkt am Behälter montierte Abwasserpumpe arbeitet ohne Schneidwerk mit einem freien Kugeldurchgang von 44 mm. Ein gefederter Rückflussverhinderer am Druckanschluss reduziert das Schließgeräusch am Ende des Pumpzyklus deutlich. Der luftgekühlte Motor wird durch eine integrierte Bimetall-Überwachung thermisch geschützt, während die Füllstandsmessung kontinuierlich über einen 4 bis 20 mA Niveausensor erfolgt.
Sicherheit und Steuerung im Automatikbetrieb
Das vorverdrahtete Schaltgerät regelt den automatischen Aussetzbetrieb mit einstellbarer Nachlaufzeit. Zur Ausstattung gehören ein netzunabhängiger Alarmgeber sowie ein potentialfreier Kontakt für Sammelstörmeldungen. Flexible Zulaufbereiche erleichtern die Anpassung an vorhandene Rohrsysteme. Die Stromversorgung erfolgt über ein 4 m langes Kabel vom Typ H07RN-F mit CEE-Stecker für den Anschluss an ein 400-V-Drehstromnetz.
Technische Daten
- Behältervolumen: 47 l
- Max. Arbeitsdruck: 1,2 bar
- Bemessungsspannung: 400 V (3 Phasen, 50 Hz)
- Motorausgangsleistung (P2): 0,75 kW (Aufgenommene Leistung P1: 1,03 kW)
- Nennstrom: 1,9 A
- Drehzahl: 2840 U/Min
- Max. Partikelgröße: 44 mm
- Max. Volumenstrom: 28,8 m³/h
- Max. Förderhöhe: 11,03 m
- Schutzart (IP): IP68
Die kompakte Hebeanlage sichert mit ihrem 47-Liter-Behälter und der leistungsstarken 0,75-kW-Pumpe die rückstausichere Entwässerung im privaten Wohnbereich. Durch den gefederten Rückflussverhinderer und die robuste Bauweise bietet die Anlage eine geräuscharme und ausfallsichere Lösung für Gebäude.
Lieferumfang
- 1x Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
- 1x Flanschstutzen von DN 80, PN 10 bis DN/OD 110
- 1x Flexible Manschette DN/OD 110 für Ablassanschluss
- 1x HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss
- 1x HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
- 1x Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
- 1x Bodenbefestigungsset
- 1x Schallschutzmatte
- 1x Akku 9 V
Technische Daten
| Hersteller-Warengruppe | Abwasser, Hebeanlagen Fäkalien |
| Hersteller-Produktgruppe | Wilo-DrainLift SANI-S |
| Hersteller-Artikelnummer | 2549901 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 1 |
| Artikelnummer | WILO-2549901 |
| Aufgenommene Motorleistung (P1) pro Motor | 1,03 |
| Bauhöhe | 511 |
| Baulänge | 490 |
| Bautiefe | 490 |
| Behältervolumen | 47 |
| Bemessungsspannung | 400 |
| Drehzahl | 2840 |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| EAN-13 | 4062679006550 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 67,6073898 |
| Gewicht | 36,5 kg |
| Isolationsklasse nach IEC | F |
| Max Arbeitsdruck | 1,2 |
| Max Förderhöhe | 11,03 |
| Max Partikelgröße | 44 |
| Max Volumenstrom | 28,8 |
| Mediumtemperatur (Dauerbetrieb) | 3 - 40 |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 0,75 |
| Nennbetriebsart | S3 10 % |
| Nenndurchmesser, Anschluss Auslassseite | DN 80 |
| Nennstrom | 1,9 |
| Rohraußendurchmesser, Anschluss Auslassseite | 80 |
| Schutzart (IP) | IP68 |
| Umgebungstemperatur | 3 - 40 |
| Volumenstrom (BEP) | 15,19 |
| Werkstoff des Gebläserads/Laufrads | Polypropylen (PP) |
| Werkstoff des Pumpengehäuses | Polypropylen (PP) |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | PP-GF |
| Werkstoffgüte Gebläserad/Laufrad | PP-GF |
| WEEE-Nr. | DE82996796 |
