Wilo Schaltgerät Easy Control EC-Lift EC-L-3x12A-MT34-DOL-WM-EX
Artikelnummer: WILO-2553572
UVP: 5.788,16 €
4.467,10 €
1.321,06 € Rabatt
inkl. 19% MwSt.
Verpackungseinheit: 1,00 Stück
Wilo Schaltgerät Easy Control EC-Lift EC-L-3x12A-MT34-DOL-WM-EX
Technische Daten Max. Anzahl ansteuerbarer Pumpen: Phase: 1 3
Bemessungsspannung: 230, 380/400 V
Netzfrequenz: 50, 60 Hz
Min. Nennstrom: 1 A
Max. Nennstrom pro Pumpe: 12 A
Einschaltart: Direkt online (DOL)

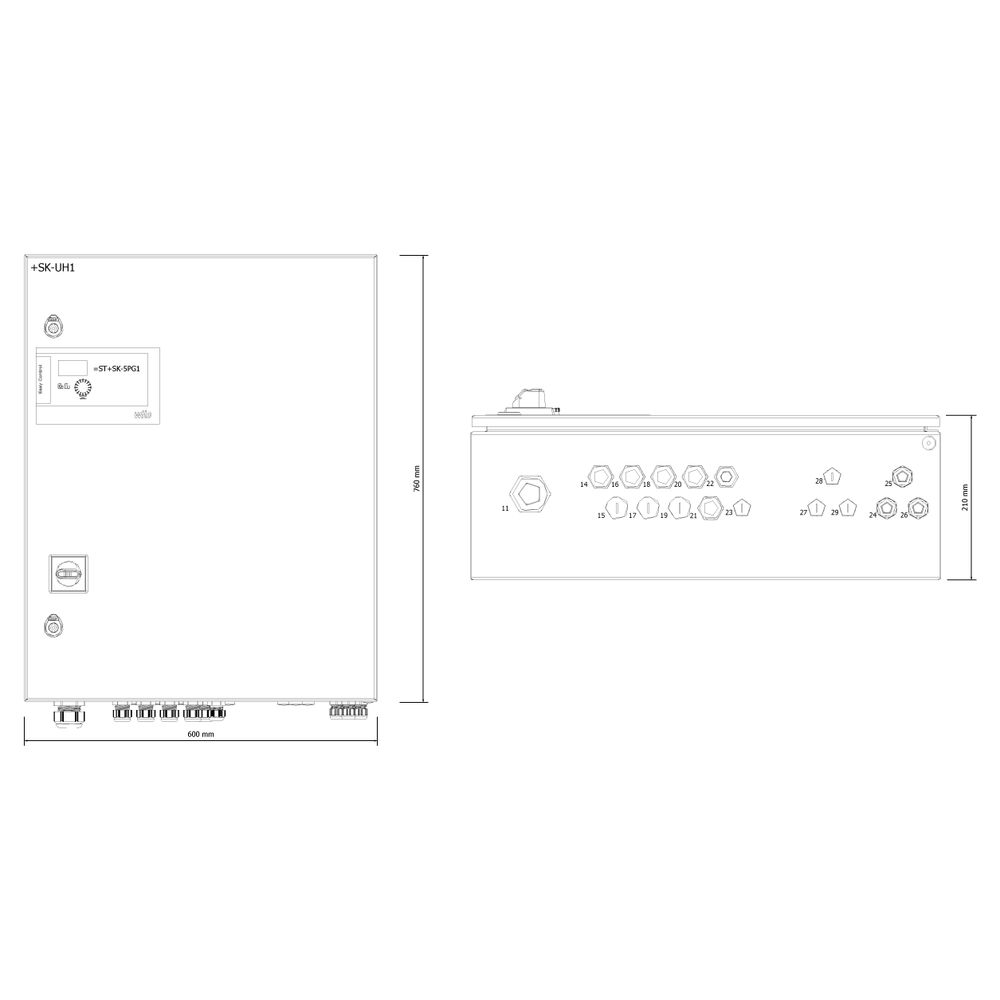

Schutzart: Länge: 210 mm
Breite: 600 mm
Höhe: 760 mm
Gewicht netto ca.: 44 kg
Fabrikat: Art.-Nr.: 2553572
Microcontroller gesteuertes Schaltgerät zur niveauabhängigen Steuerung von drei Tauchmotorpumpen mittels analogen Signalgebern. Die Eingabe der einzelnen Parameter erfolgt durch eine symbolgestützte Menüführung und einem Bedienknopf.
Funktionen
-
Zwei unterschiedliche Betriebsarten für einen weiten Einsatzbereich:
-
Betriebsart ”Entleeren”: Zum Entleeren von Abwasserschächten
-
Betriebsart "Befüllen”: Zum Befüllen von Wassertanks und Zisternen
-
Einstellbarer Überlastschutz
-
Thermische Motorüberwachung
-
Pumpen-Kick-Funktion
-
Einstellbare Nachlaufzeit
-
Automatischer Pumpenwechsel
-
Laufzeitoptimierung
-
Reservepumpe
-
Automatische Störumschaltung
-
Drehrichtungsüberwachung
-
Hochwasseralarm mit Zwangseinschaltung der angeschlossenen Pumpen
-
Trockenlaufschutz
-
Fehlerspeicher für 10 Fehlermeldungen inkl. der Störungsart
-
Betriebsart „Ex" zum Laden von Voreinstellungen für Ex-Anwendungen (Informationen unter dem Punkt "Auslegung" beachten!)
Ausstattung
- Anzeige der aktuellen Betriebszustände und -daten sowie von Störungen über LC-Display und LEDs
- Symbolgestützte Menüführung
- Hauptschalter
- Einstellung von Betriebsparametern und Bedienung über Bedienknopf
- Fernzugriff über ModBus
- Integrierter Alarmsummer
Eingänge
- 1x analoger Präzisionseingang 4-20 mA für eine Niveausteuerung mit Niveausensor
- 3x digitale Eingänge für eine Niveausteuerung mit Schwimmerschalter (max. 2 Pumpen)
- 1x digitaler Eingang für Wasserstandsmangel mit Schwimmerschalter (Trockenlaufschutz)
- 1x digitaler Eingang für Hochwassermeldung mit Schwimmerschalter (Hochwasseralarm)
- 3x Eingänge für die thermische Wicklungsüberwachung mit Bimetall-Temperaturfühler, ein Anschluss von PTC-Fühlern ist nicht möglich!
- 3x Eingänge für den Anschluss von Feuchtigkeitssensoren (z. B.: Motorraumleckage oder Dichtraumüberwachung)
- 1x digitaler Eingang für Extern Ein/Aus zur Fernein- und Fernausschaltung des Automatikmodus
Ausgänge
- 1x potentialfreier Kontakt* für die Sammelbetriebsmeldung (SBM)
- 1x potentialfreier Kontakt* für die Sammelstörmeldung (SSM)
- 1x potentialfreier Kontakt* für die Einzelbetriebsmeldung (EBM) je Pumpe
- 1x potentialfreier Kontakt* für die Einzelstörmeldung (ESM) je Pumpe
- 1x 24 VDC-Ausgang zum Anschluss eines externen Alarmmelders
- 1x analoger Ausgang 0-10 V für die Ausgabe des Niveau-Istwerts
*Hinweis: Spannungsversorgung muss bauseits erfolgen!
Auslegung
- Signalgeber bauseits stellen.
- Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb explosionsgefährdeter Bereiche eingesetzt werden.
- Pumpen und Signalgeber innerhalb von Ex-Bereichen können direkt angeschlossen werden.
Weiterlesen
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Wilo – Hochwertige Umwälzpumpen und Heizungszubehör
Das deutsche Unternehmen WILO mit Firmensitz in Dortmund hat sich auf die Produktion von Pumpen und Pumpensystemen spezialisiert. Besonders bekannt wurden die Zirkulations- und Hocheffizienzpumpen (helix) von Wilo. Zudem fertigt und vertreibt das Unternehmen Komponenten für die Heizungs-, Kälte- und Klimatechnik sowie Wasserversorgung und hydraulischem Abgleich. Mehr als ein Jahrhundert an Erfahrung, technisches Know-How und Innovationsgeist werden der Marke noch lange einen Platz an der Spitze der Branche sichern.
WILO-Produkte überzeugen durch hohe Qualitätsstandards und gelten in verschiedenen Einsatzbereichen wie der Wasserversorgung, Wasseraufbereitung und Abwasserentsorgung sowie der Heizungs- und Klimatechnik zu den herausragendsten Markenartikeln. Unser Marktplatz bietet Ihnen die komplette Bandbreite an WILO-Qualitätsprodukten “Made in Germany”. Nutzen Sie die Filternavigation der Kategorie Pumpen, um unkompliziert und zielgerichtet mit nur wenigen Klicks Ihr Wunschprodukt des Nordrhein-Westfälischen Traditionshauses zu finden.
Weiterlesen
Technische Daten
Hersteller-Warengruppe
Schaltgeräte, Pumpenmanagement
Hersteller-Serie
Mikrocontrollergesteuertes Schaltgerät EC-L
Hersteller-Produktgruppe
Trockenläuferpumpen, Spezial
Hersteller-Artikelnummer
2553572
Hersteller
Wilo
Anschlussspannung
230
Anzahl der Phasen
0
Artikelnummer
WILO-2553572
EAN-13
4062679050836
Ersatzteil
nein
Frequenz
50/60 Hz
Gewicht
48 kg
Schutzart (IP)
IP54
Zubehör
ja
