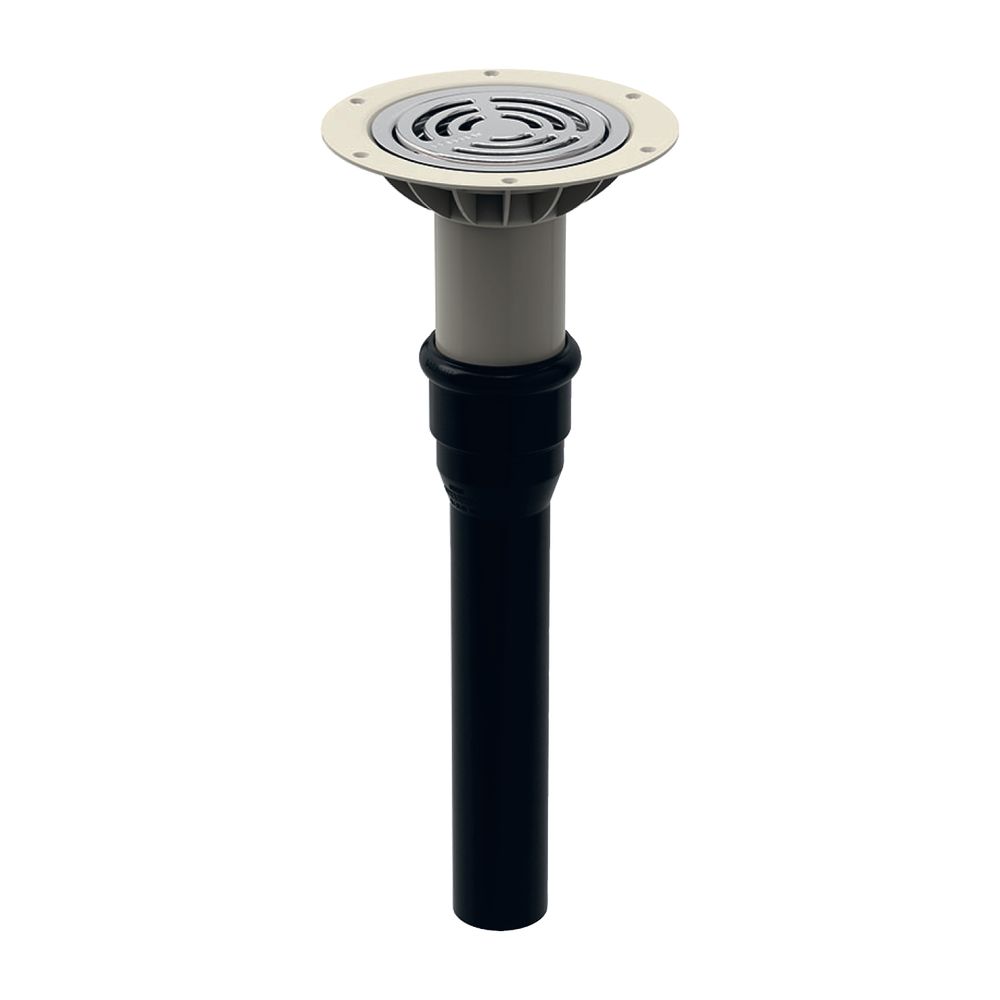

Geberit Duschbodenablauf für Bodenbeläge aus Vinyl, stockwerksdurchdringend Außendurchmesser 50mm

Dieser Duschbodenablauf von Geberit ist für die Entwässerung bodenebener Duschen innerhalb von Gebäuden konzipiert. Er ist speziell für Bodenbeläge aus Vinyl oder PVC mit einer Stärke von bis zu 3 mm ausgelegt und ermöglicht eine stockwerksdurchdringende Installation.

Einsatzbereich und Montage

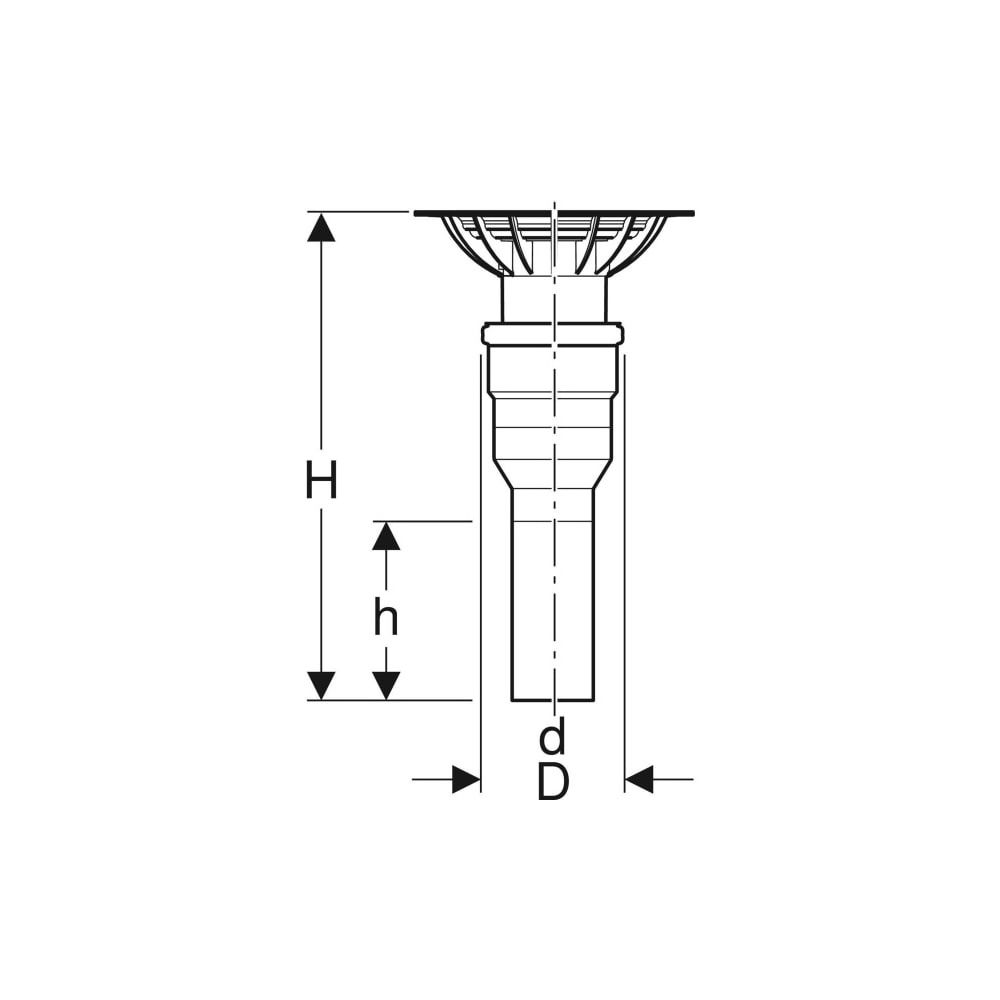

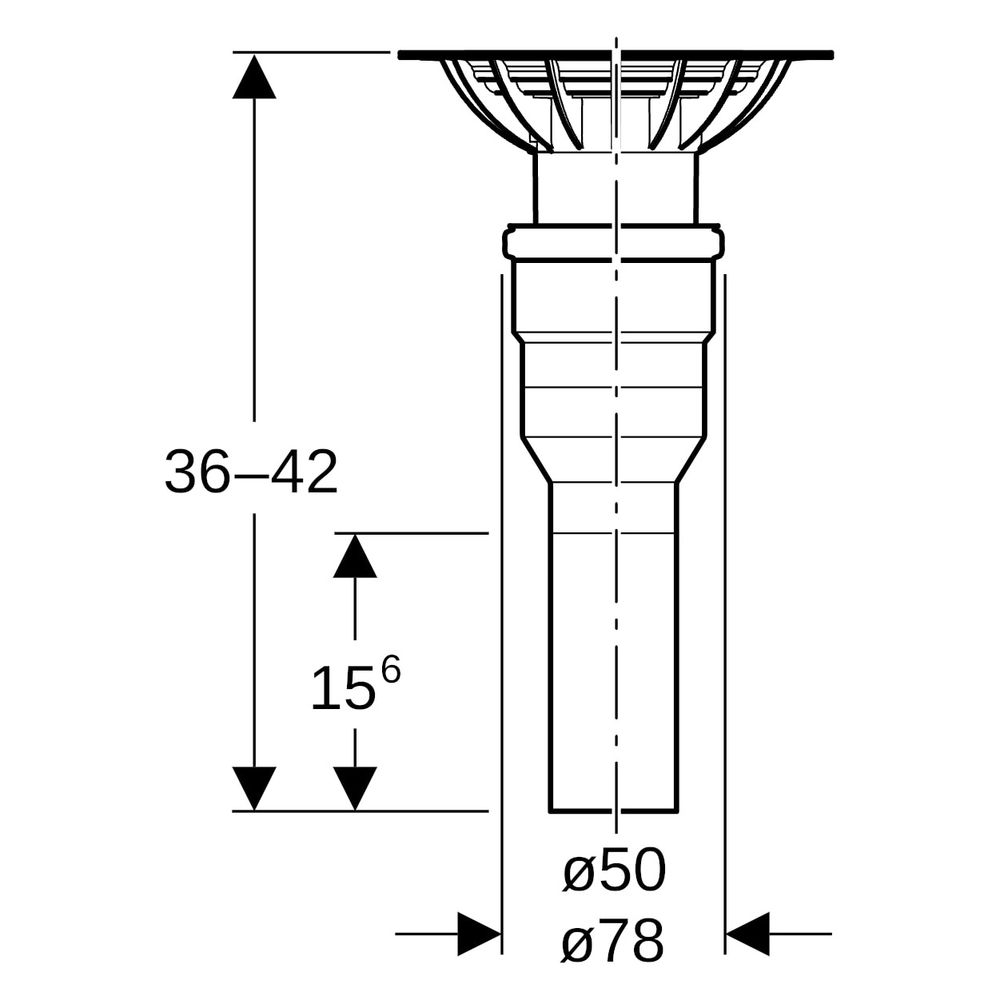

Die Konstruktion eignet sich für beschichtete Böden sowie Vinylböden. Mit einem vertikalen Auslass und einem Rohraußendurchmesser von 50 mm lässt sich das System in die bauliche Umgebung integrieren. Die Gesamthöhe ist zwischen 36 cm und 42 cm einstellbar, was eine Anpassung an die Einbausituation vor Ort unterstützt. Der Anschluss erfolgt über ein Schiebeende.

Material und Belastbarkeit

Das integrierte, runde Gitter besteht aus Edelstahl 304 (1.4301) mit unbehandelter Oberfläche. Die Belastungsklasse K-3 nach EN 1253 entspricht den Anforderungen im Duschbereich. Die robuste Ausführung sorgt für eine zuverlässige Entwässerung.

Technische Daten

• Nennweite (DN): 50
• Rohraußendurchmesser: 50 mm
• Gesamthöhe: 36–42 cm
• Belastungsklasse: K-3
• Material Gitter: Edelstahl 304 (1.4301)
• Auslassrichtung: Vertikal

Durch die Auslegung für Vinylbeläge und die flexible Höhenverstellbarkeit bietet dieser Ablauf eine Lösung für die Entwässerung. Die Kombination aus langlebigem Edelstahlgitter und der Nennweite DN 50 unterstützt eine effiziente Funktion im Betrieb. Das System ist auf die Anforderungen bei der Verwendung von Vinyl- oder PVC-Böden abgestimmt und ermöglicht eine fachgerechte Installation.

Lieferumfang

• 1x Duschbodenablauf
• 1x Anschlussstutzen aus PE-HD, 50 mm
• 1x Kammeinsatz
• 1x Rost
• 1x Klinge für Bodenbeläge aus Vinyl (PVC)
• 1x Bauschutzdeckel mit Montagewerkzeug
