Geberit Drückerplatte Typ 10 Urinalsteuerung mit pneumatischer Spülauslösung, Hochglanz verchromt, Mattverchromt

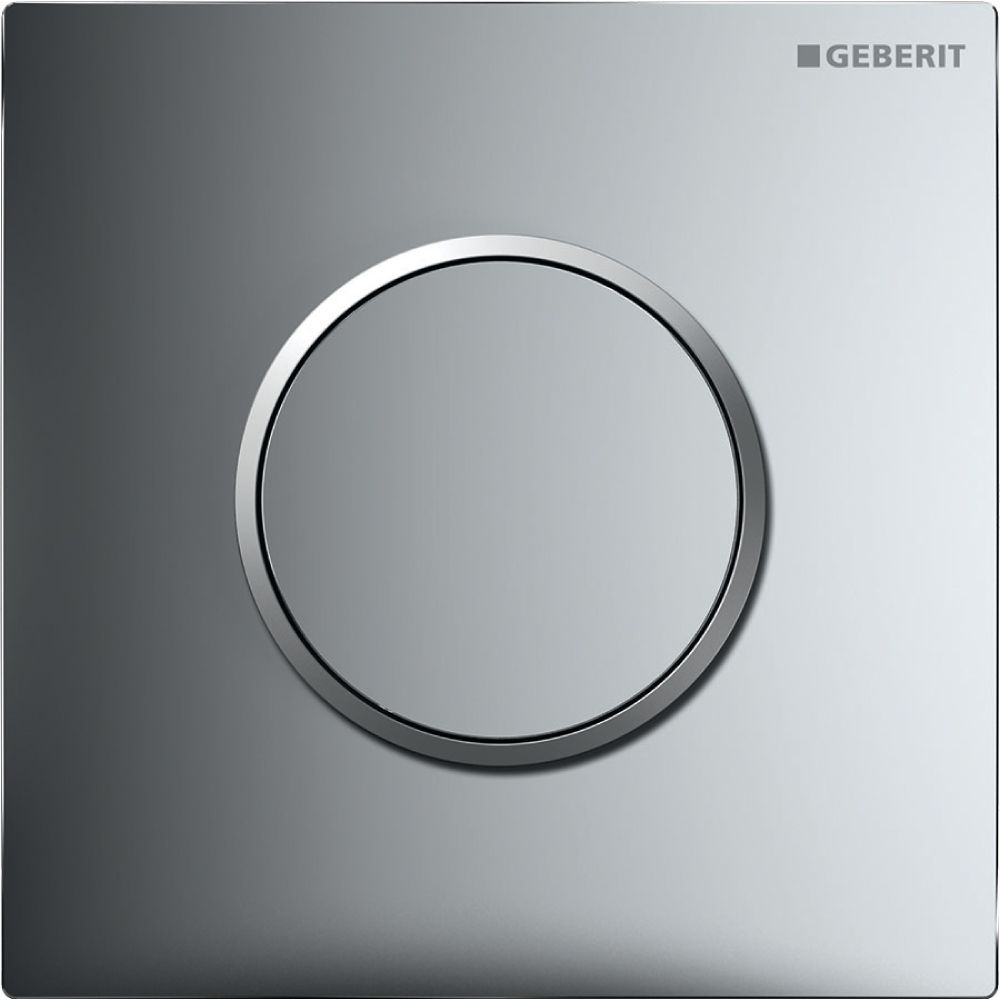

Diese runde Urinalsteuerung der Serie Typ 10 ermöglicht eine zuverlässige manuelle Spülauslösung. Die aus Kunststoff gefertigte Betätigungsplatte in glänzendem Chrom mit mattem Designring eignet sich für den Einbau in entsprechende Urinal-Spülreservoirs.

Funktion und Bedienung

Die pneumatische Spülauslösung erfolgt mit einer maximalen Betätigungskraft von 12 N. Über die Drosselschraube des Rohbausets lässt sich die Spülmenge flexibel bis auf 0,5 l pro Spülung reduzieren, während die Spülzeit in drei Stufen auf 4, 8 oder 12 Sekunden eingestellt werden kann. Ein Sicherungsriegel an der Betätigungsplatte schützt die Einheit.

Technische Auslegung

Die Steuerung ist für einen Fließdruckbereich von 100 bis 800 kPa ausgelegt und für eine Wassertemperatur von bis zu 30 °C geeignet. Mit kompakten Abmessungen von 13 cm Breite und Höhe sowie einer Tiefe von 1,3 cm fügt sie sich dezent in das Sanitärdesign ein. Das System ist für eine relative Luftfeuchtigkeit von bis zu 100 % ausgelegt und entspricht den Anforderungen der Trinkwasserkonformität nach UBA.

Technische Daten

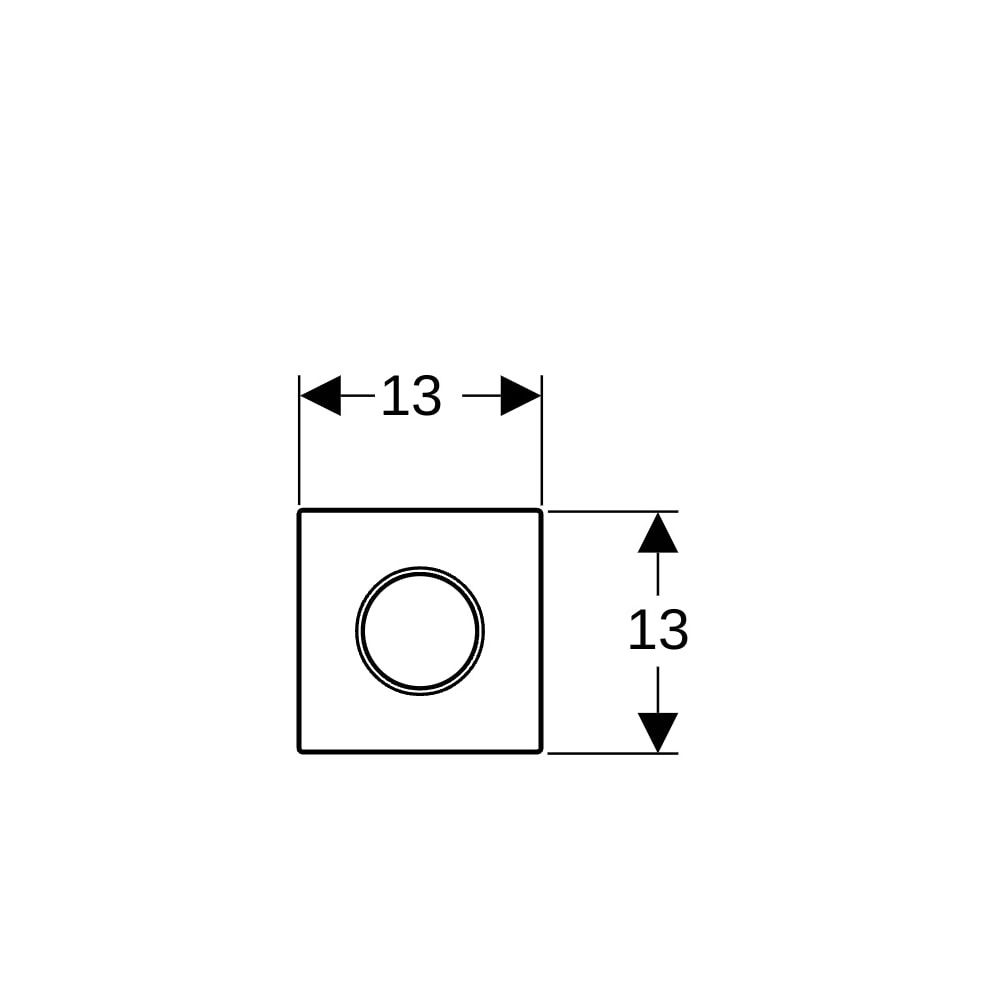

• Breite: 13 cm
• Höhe: 13 cm

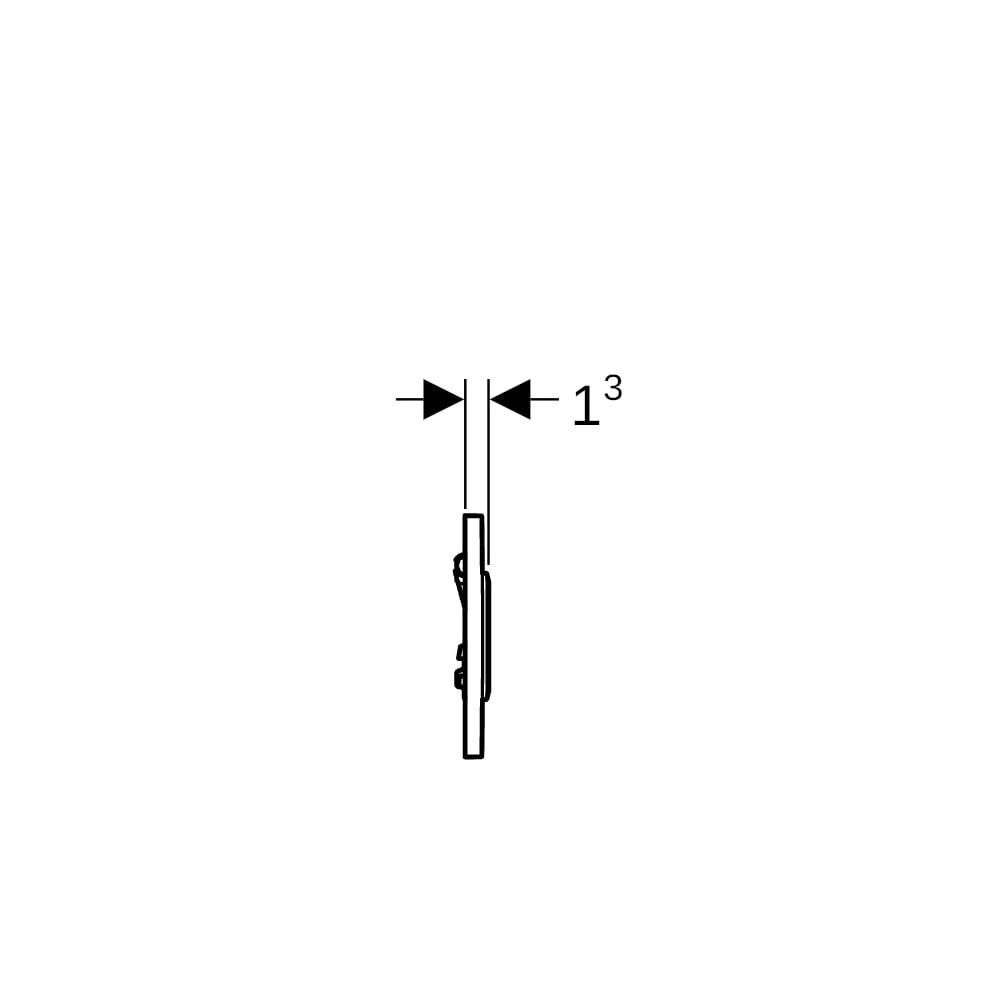

• Tiefe: 1,3 cm
• Betätigungskraft: 12 N
• Fließdruck: 100–800 kPa
• Spülzeit: 4 / 8 / 12 s
• Material: Kunststoff
• Oberfläche: Chrom glänzend / matt
• Durchfluss (ohne Begrenzer): 0,3 l/s
• Berechnungsdurchfluss: 0,22 l/s

Diese Urinalsteuerung kombiniert eine präzise pneumatische Auslösung mit einer flexiblen Anpassung von Spülmenge und Spülzeit. Dank der Kunststoffausführung und der einfachen Einbaumontage stellt sie eine effiziente Lösung für die manuelle Urinalspülung dar. Mit einer Betätigungskraft von 12 N und der einstellbaren Spülzeit von bis zu 12 Sekunden bietet das System eine zuverlässige Bedienung im täglichen Einsatz.

Lieferumfang

• 1x Betätigungsplatte Typ 10
• 1x Pneumatikventil
• 1x Befestigungsmaterial
