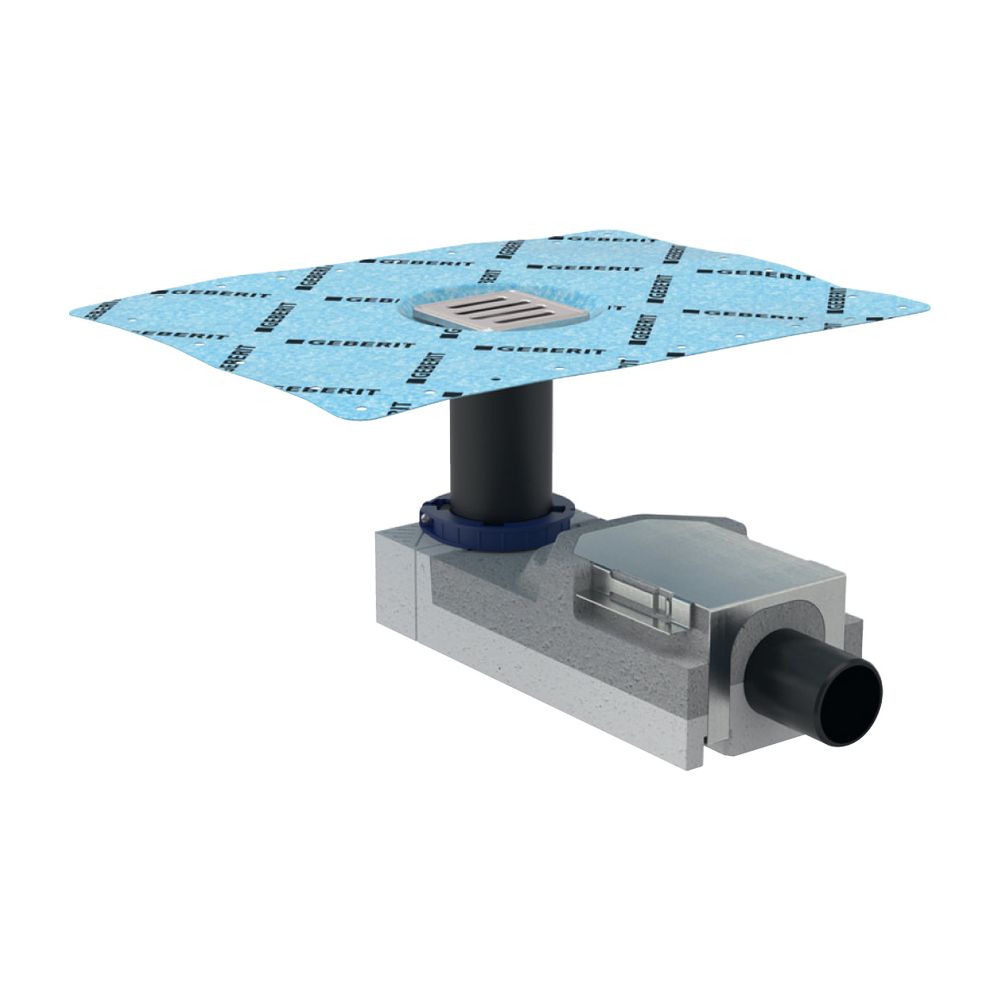

Geberit CleanPoint Duschbodenablauf für Estrichhöhe am Einlauf 90-220mm Außendurchmesser 50mm

Dieser Duschbodenablauf ermöglicht eine zuverlässige Entwässerung bodenebener Duschen in Innenräumen. Das System ist für Verbundabdichtungen optimiert und bietet durch den EPS-Grundkörper eine effektive Schallentkopplung.

Präzise Ausrichtung und Abdichtung

Der Ablauf ist für eine Estrichhöhe am Einlauf von 90 bis 220 mm ausgelegt. Für eine passgenaue Installation lässt sich der Rost in Höhe, Neigung und Versatz flexibel ausrichten. Ein umlaufendes, vormontiertes Dichtvlies mit einer Breite von 10 cm stellt die Anbindung an Abdichtsysteme sicher und unterstützt die Ausführung bei Fliesen- oder beschichteten Böden.

Leistungsstarke Entwässerung

Mit einer Ablaufleistung von 0,8 l/s und einer Sperrwasserhöhe von 50 mm erfüllt das System die Anforderungen an eine effiziente Wasserabführung. Die Konstruktion ist nach EN 1253-3 güteüberwacht und entspricht der Belastungsklasse K-3. Der rechteckige Rost aus Edelstahl 304 sorgt für eine robuste Oberfläche.

Die Kombination aus schallentkoppelndem EPS-Grundkörper und der präzisen Einstellbarkeit des Rostes macht diesen Ablauf zu einer Lösung für moderne Duschbereiche. Mit einer Ablaufleistung von 0,8 l/s und einer Sperrwasserhöhe von 50 mm bietet das System eine hohe Betriebssicherheit bei einer flexiblen Einbauhöhe von 90 bis 220 mm.

Technische Daten

• Ablaufleistung: 0,8 l/s
• Sperrwasserhöhe: 50 mm

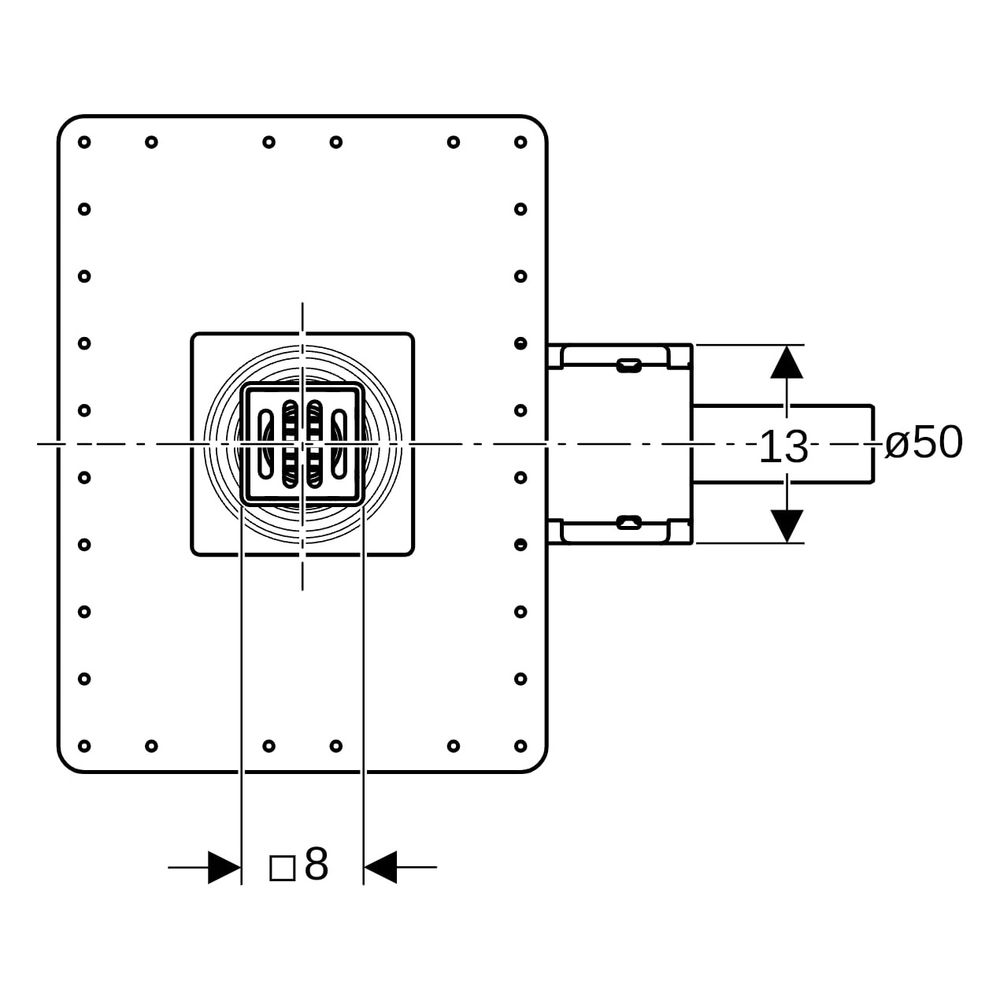

• Nennweite: DN 50

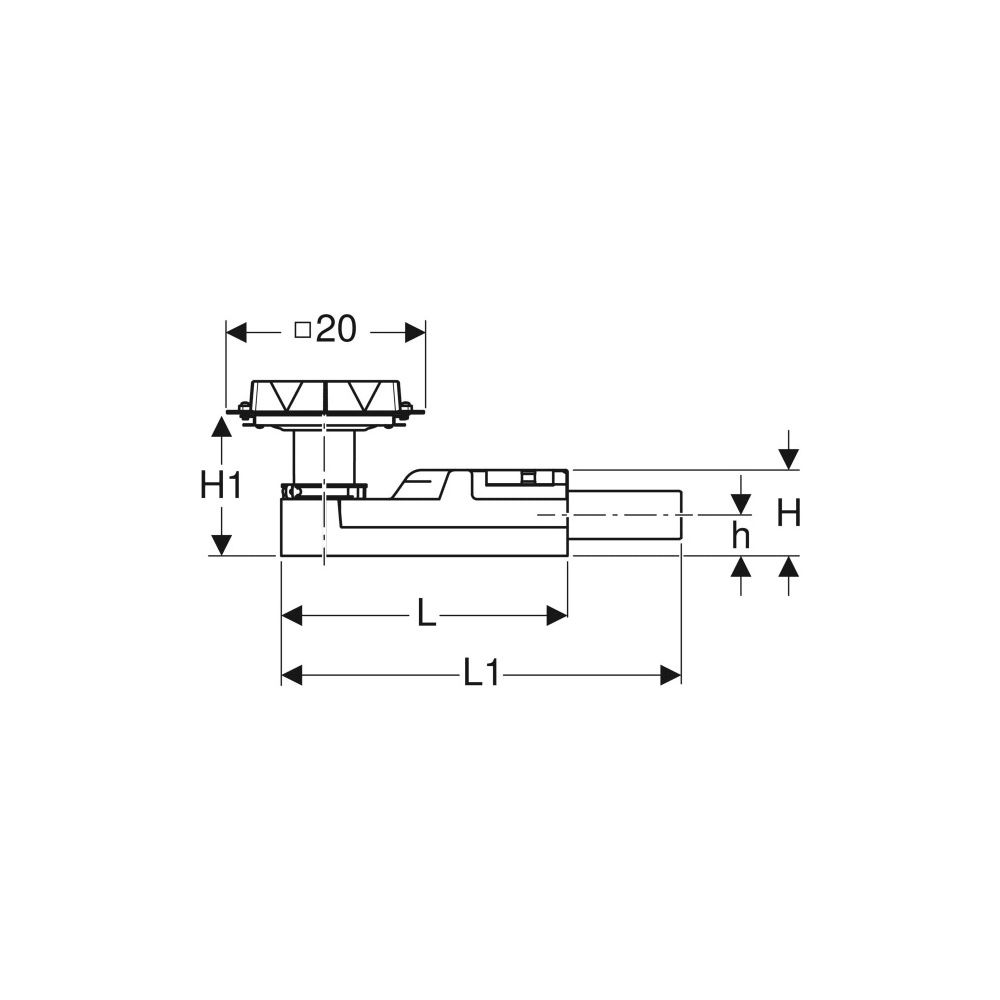

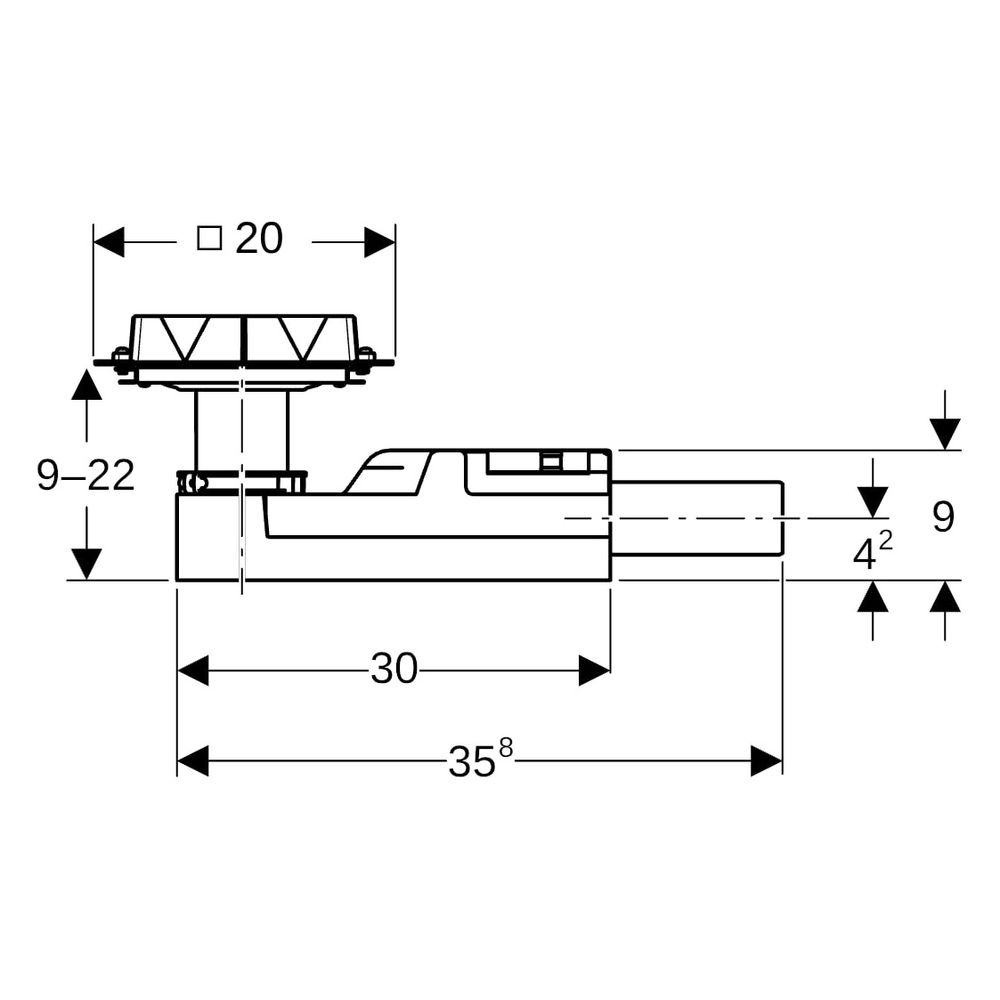

• Estrichhöhe am Einlauf: 90 - 220 mm
• Belastungsklasse: K-3
• Material Rost: Edelstahl 304
• Anschluss: Schiebeende

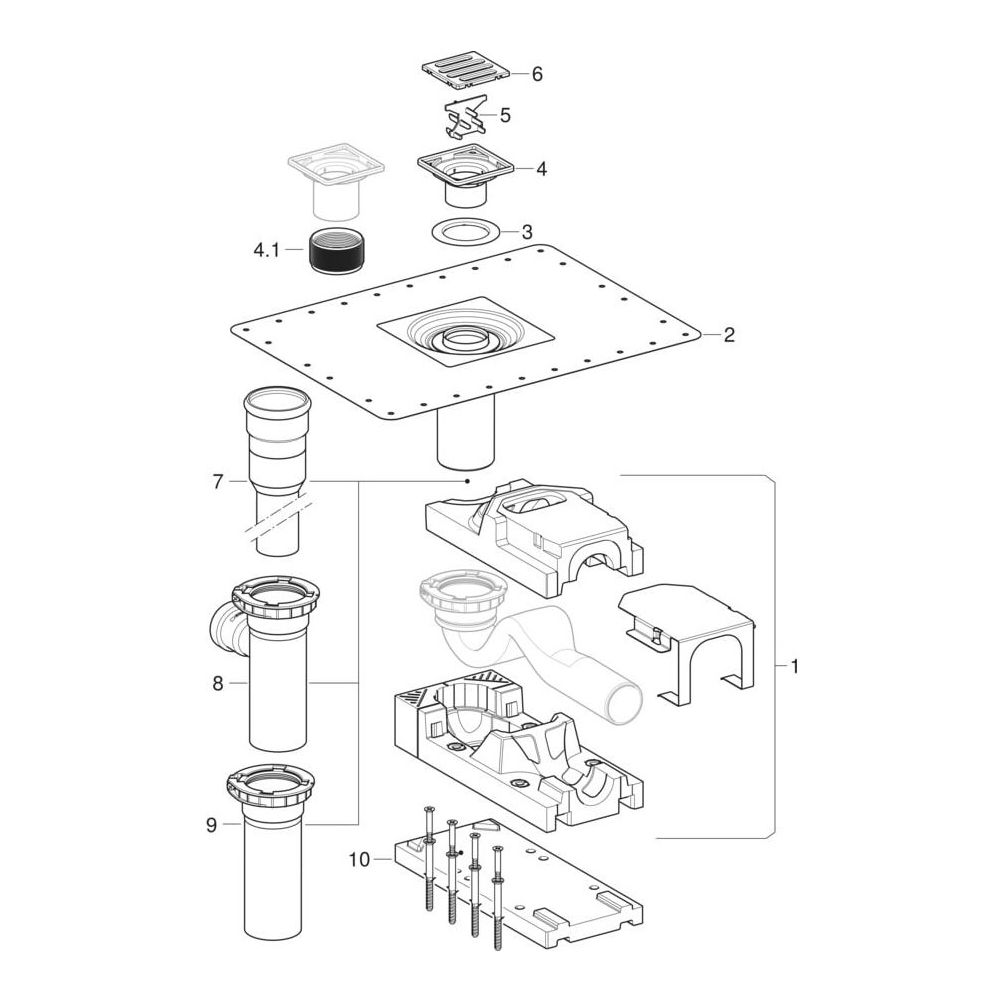

Lieferumfang

• 1x Duschbodenablauf
• 1x Bauschutzdeckel mit Abzugskante
• 1x Dünnbettaufsatz
• 1x Kammeinsatz
• 1x Rostträger ungestanzt mit Ausgleichsring
• 1x Rost
• 1x Geruchsverschluss aus PE-HD
• 1x Befestigungsmaterial
• 1x Distanzplatte, Stärke 2 cm
