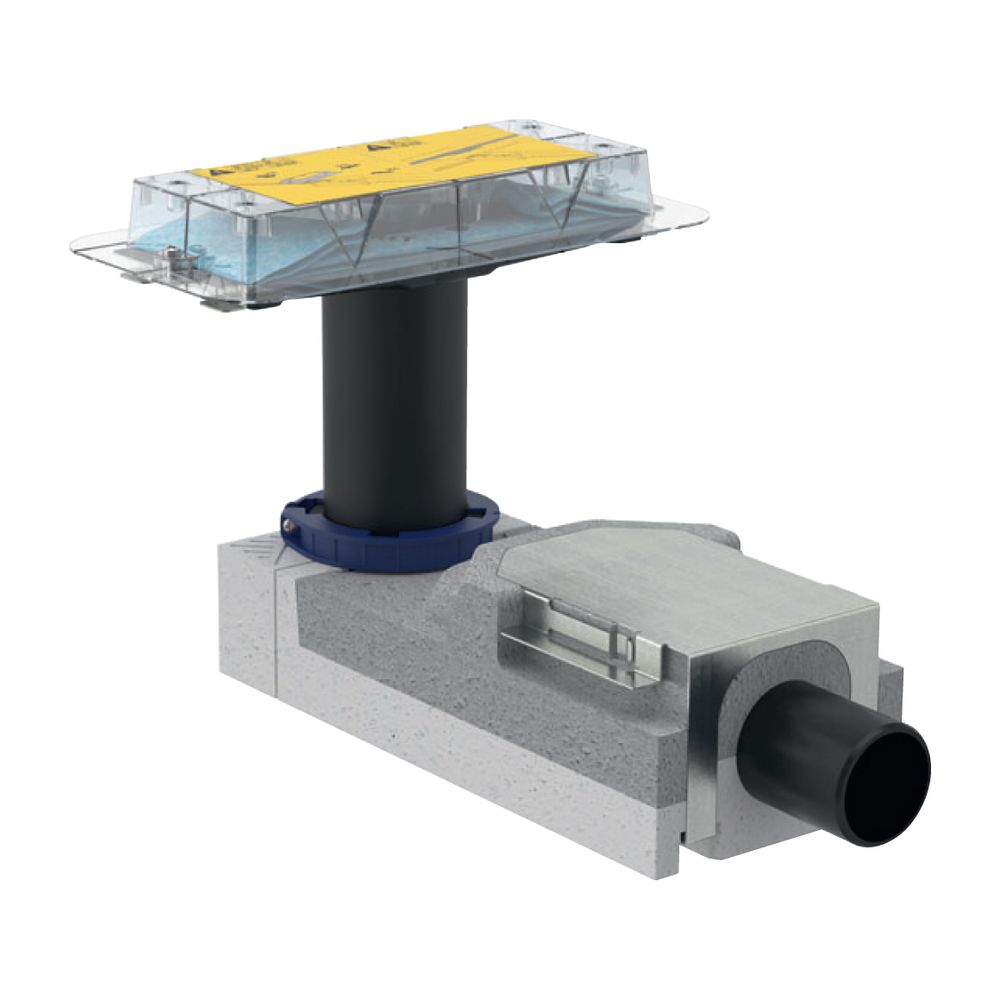

Geberit Rohbauset für Duschrinnen der Reihe CleanLine, für Estrichhöhe am Einlauf 90-220mm, Außendurchmesser 50mm

Dieses Rohbauset dient als Basis für die fachgerechte Entwässerung von Duschrinnen der Reihe CleanLine innerhalb von Gebäuden. Es ermöglicht einen horizontalen Abgang und ist für Estrichhöhen am Einlauf von 90 bis 220 mm ausgelegt. Durch das vormontierte, 10 cm breite Dichtvlies eignet sich das System ideal für den Einsatz in Verbundabdichtungen.

Schallschutz und Abdichtung

Der Grundkörper besteht aus EPS, was eine effektive Schallentkopplung unterstützt. Zur sicheren Anbindung an Abdichtsysteme ist das Dichtvlies umlaufend vormontiert. Dies sorgt für eine zuverlässige Dichtigkeit im Bodenaufbau und ermöglicht die Anwendung einer wasserdichten Membran unter Fliesenböden.

Technische Leistungsfähigkeit

Das System ist für eine Nennweite von DN 50 konzipiert und bietet eine Ablaufleistung von 0,8 l/s. Die Sperrwasserhöhe von 50 mm stellt einen zuverlässigen Geruchsverschluss sicher. Die Konstruktion ist für eine flexible Anpassung an die baulichen Gegebenheiten vor Ort optimiert.

Die Kombination aus robuster Bauweise und durchdachten Details wie dem vormontierten Dichtvlies erleichtert die Installation. Mit einer Ablaufleistung von 0,8 l/s und einer Sperrwasserhöhe von 50 mm erfüllt das Set hohe Anforderungen an die Entwässerungstechnik und bildet die stabile Grundlage für eine langlebige Duschlösung.

Technische Daten

• Nennweite: DN 50
• Ablaufleistung: 0,8 l/s
• Sperrwasserhöhe: 50 mm

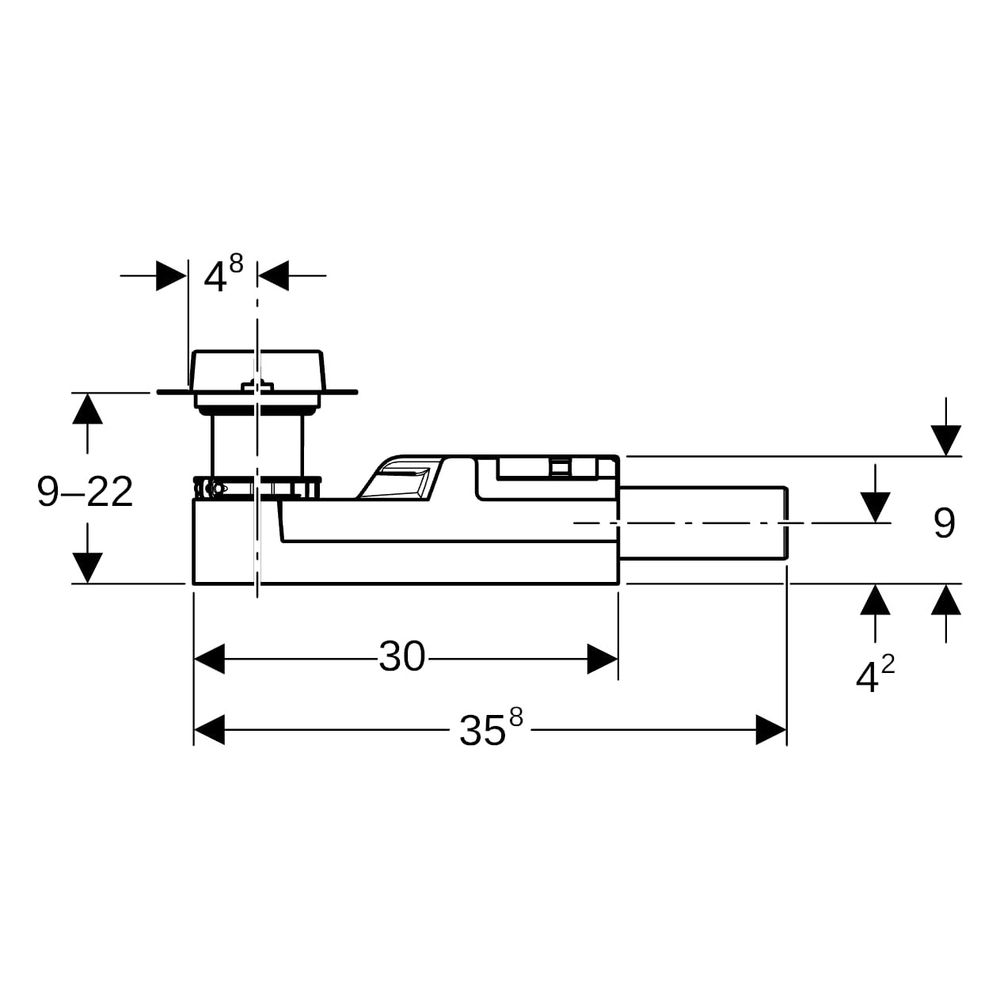

• Estrichhöhe am Einlauf: 90 - 220 mm
• Außendurchmesser: 50 mm

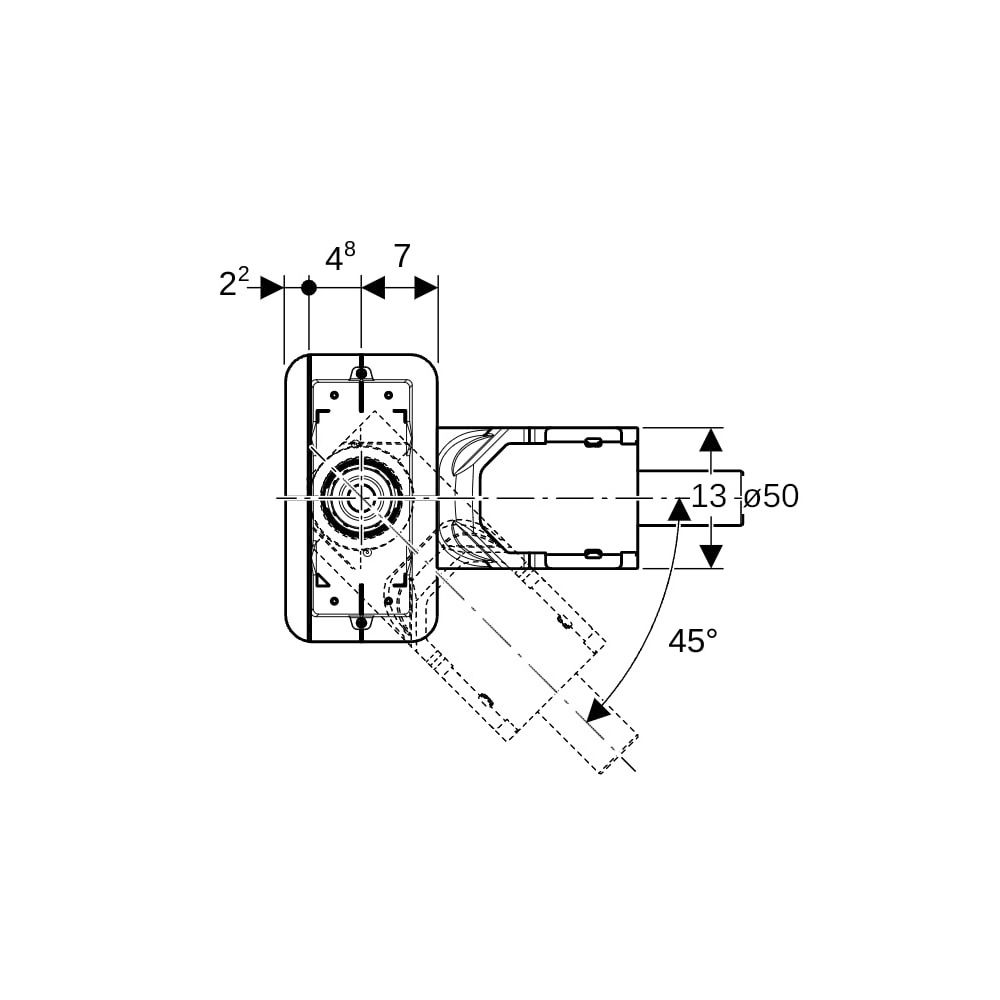

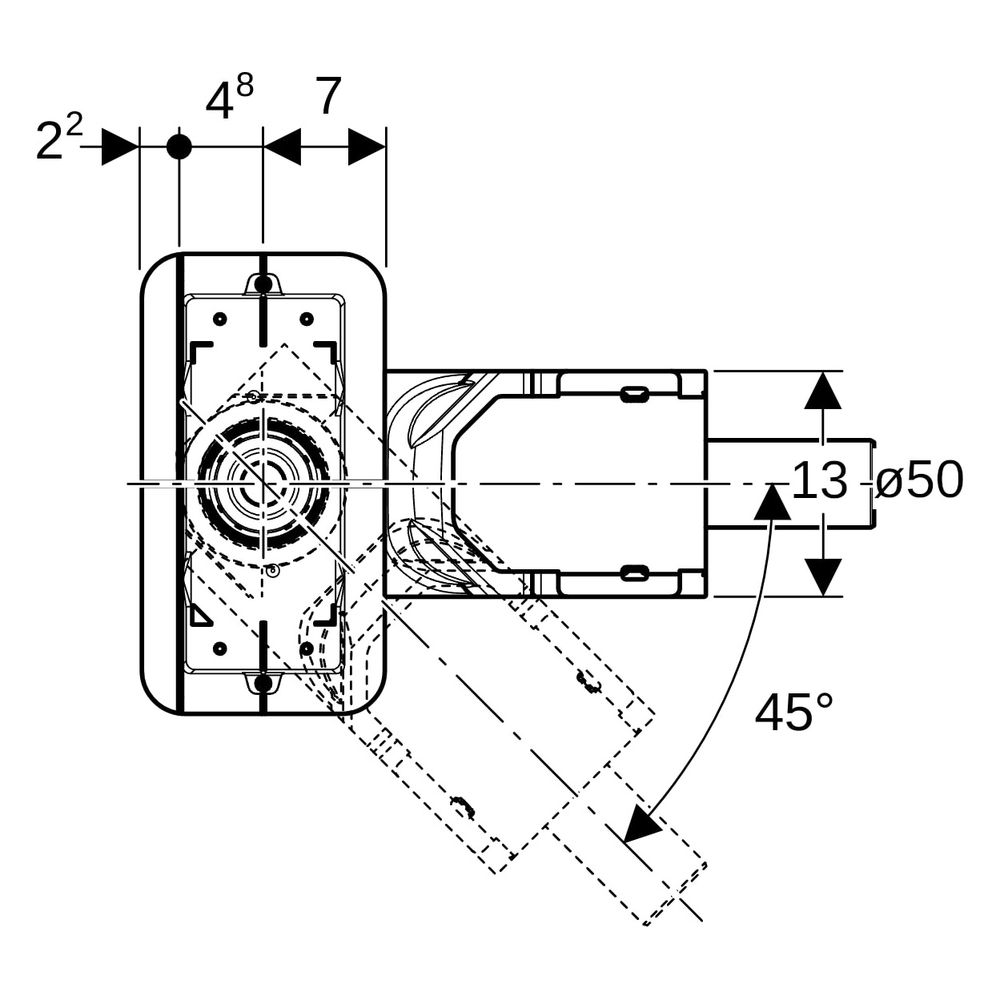

• Auslassrichtung: Horizontal
• Länge: 30 cm
• Breite: 13 cm
• Höhe: 9 cm

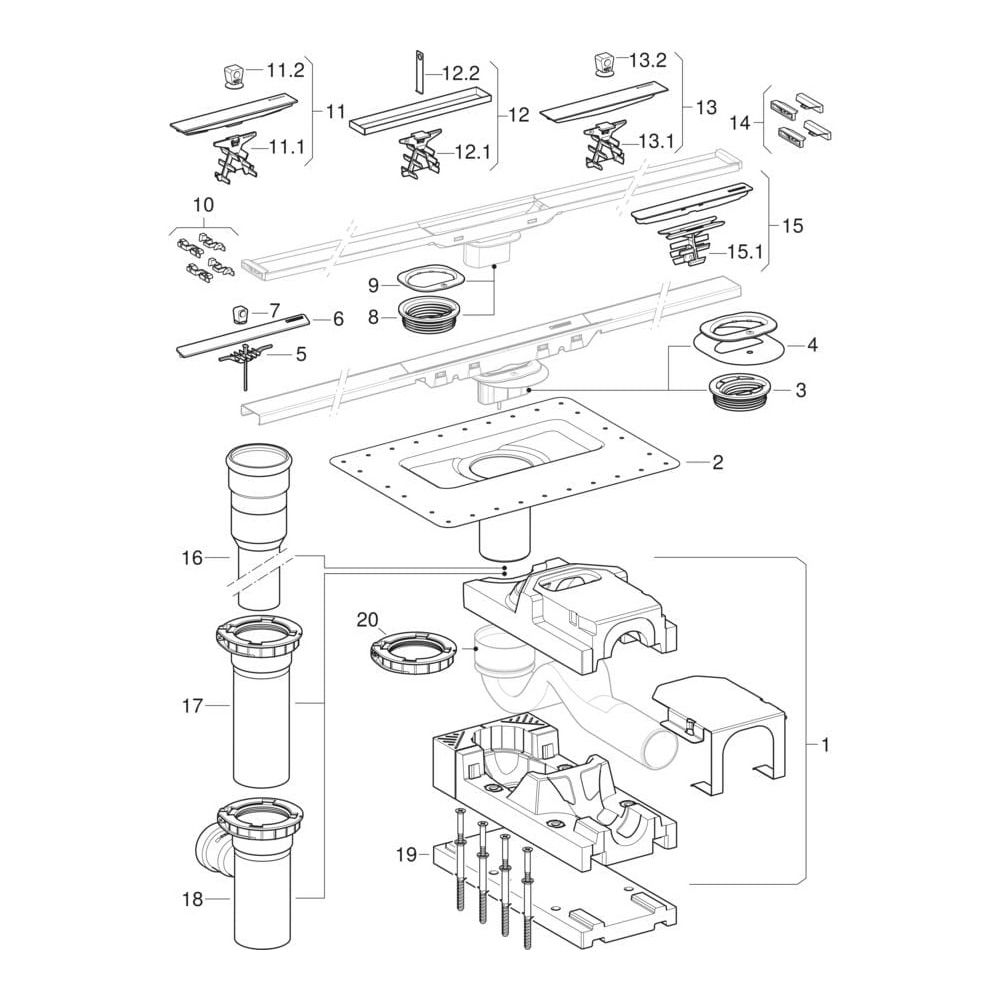

Lieferumfang

• 1x Rohbauset
• 1x Bauschutzdeckel mit Abzugskante
• 1x Dünnbettaufsatz
• 1x Geruchsverschluss aus PE-HD
• 1x Befestigungsmaterial
• 1x Distanzplatte (Stärke 2 cm)
