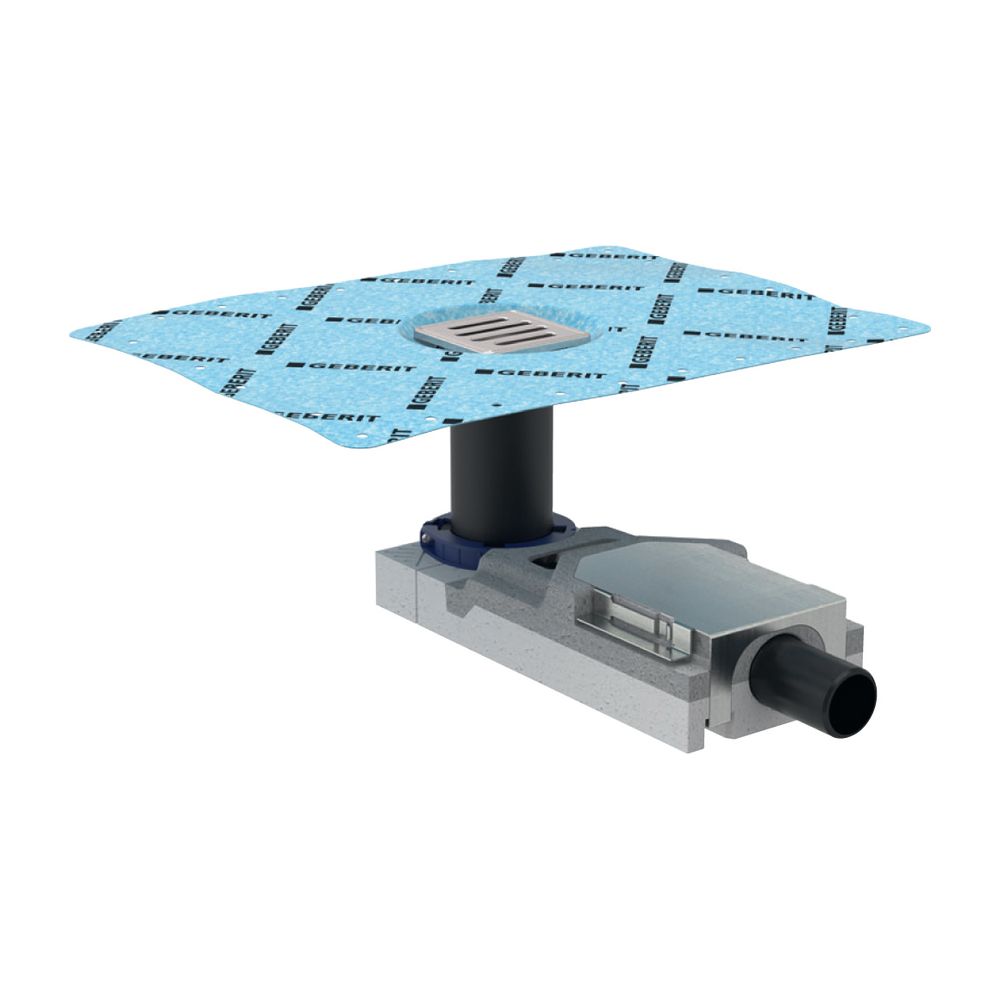

Geberit CleanPoint Duschbodenablauf für Estrichhöhe am Einlauf 65-90mm Außendurchmesser 40mm

Dieser Duschbodenablauf von Geberit ermöglicht eine effiziente Entwässerung bodenebener Duschen in Gebäuden mit geringem Fußbodenaufbau. Das System ist für eine Estrichhöhe am Einlauf von 65 bis 90 mm ausgelegt und bietet durch den schallentkoppelnden EPS-Grundkörper sowie das vormontierte, umlaufende Dichtvlies eine sichere Anbindung an Abdichtsysteme. Der Rost ist in Höhe, Neigung und Versatz präzise ausrichtbar.

Funktionale Konstruktion

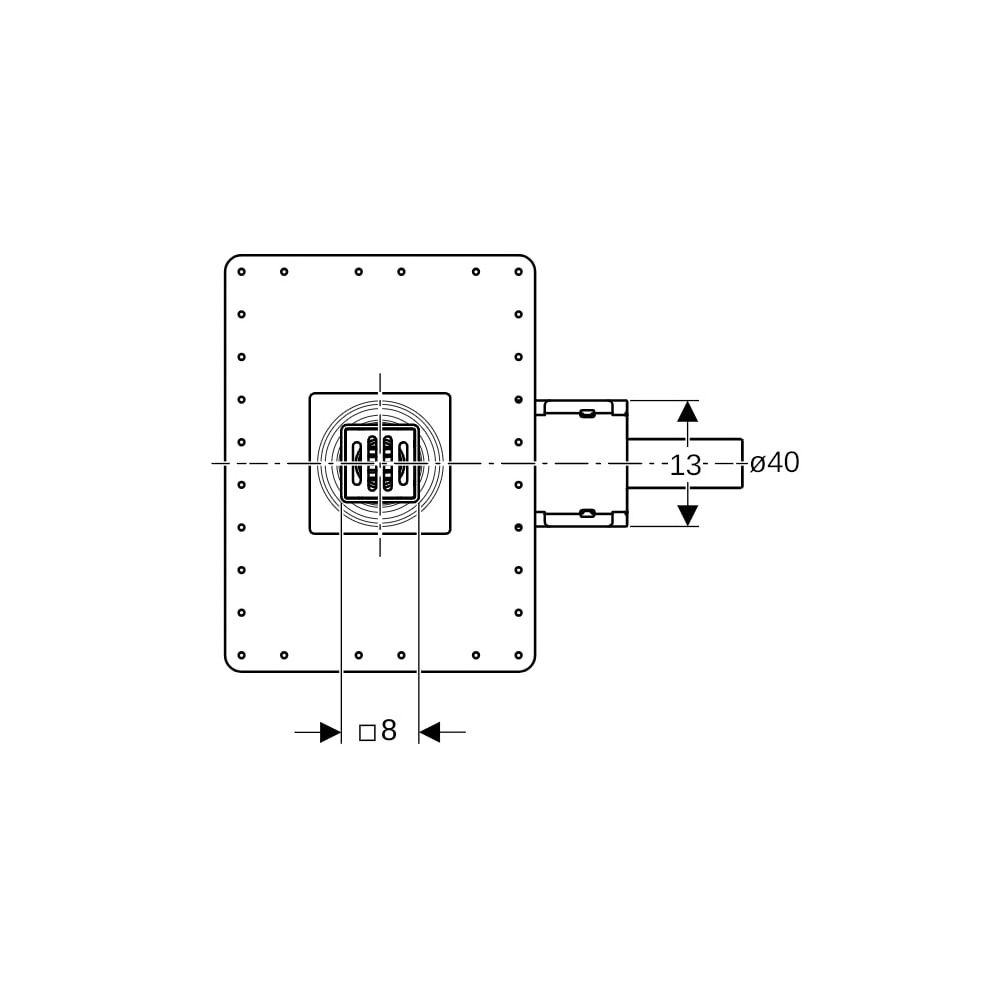

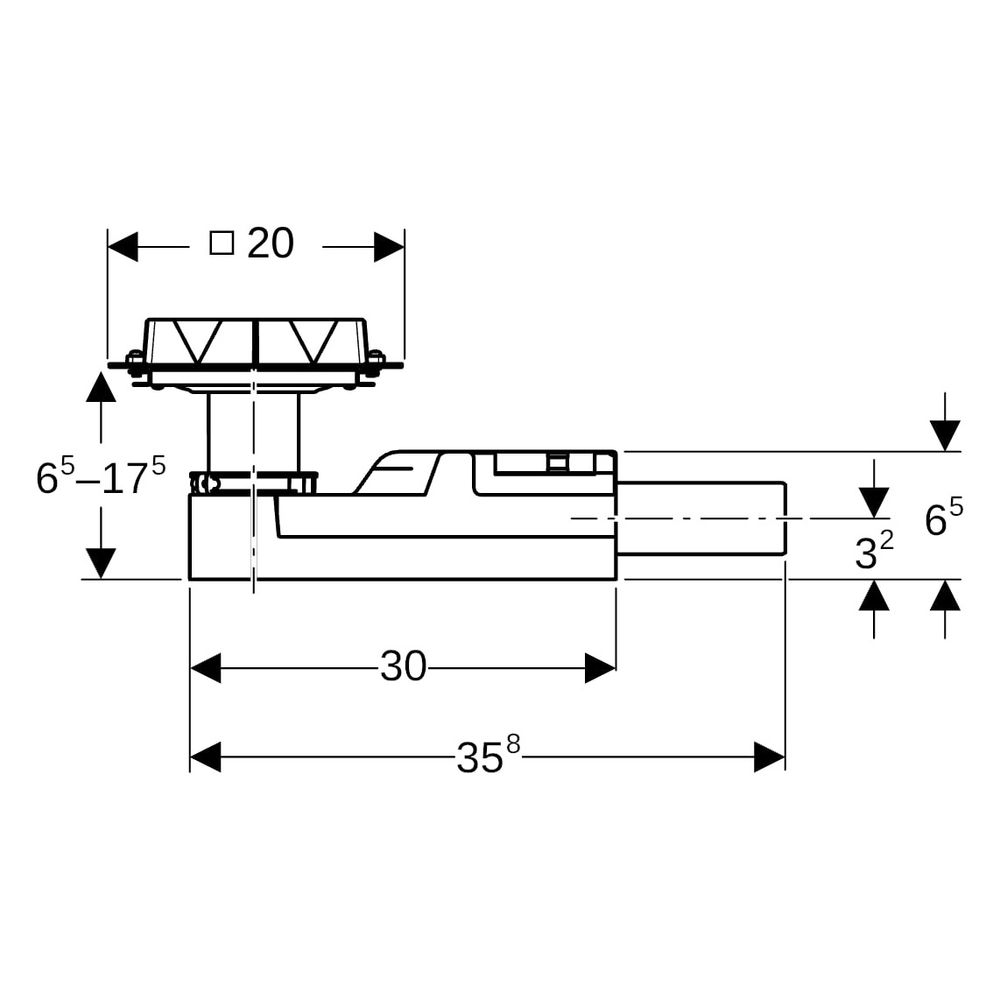

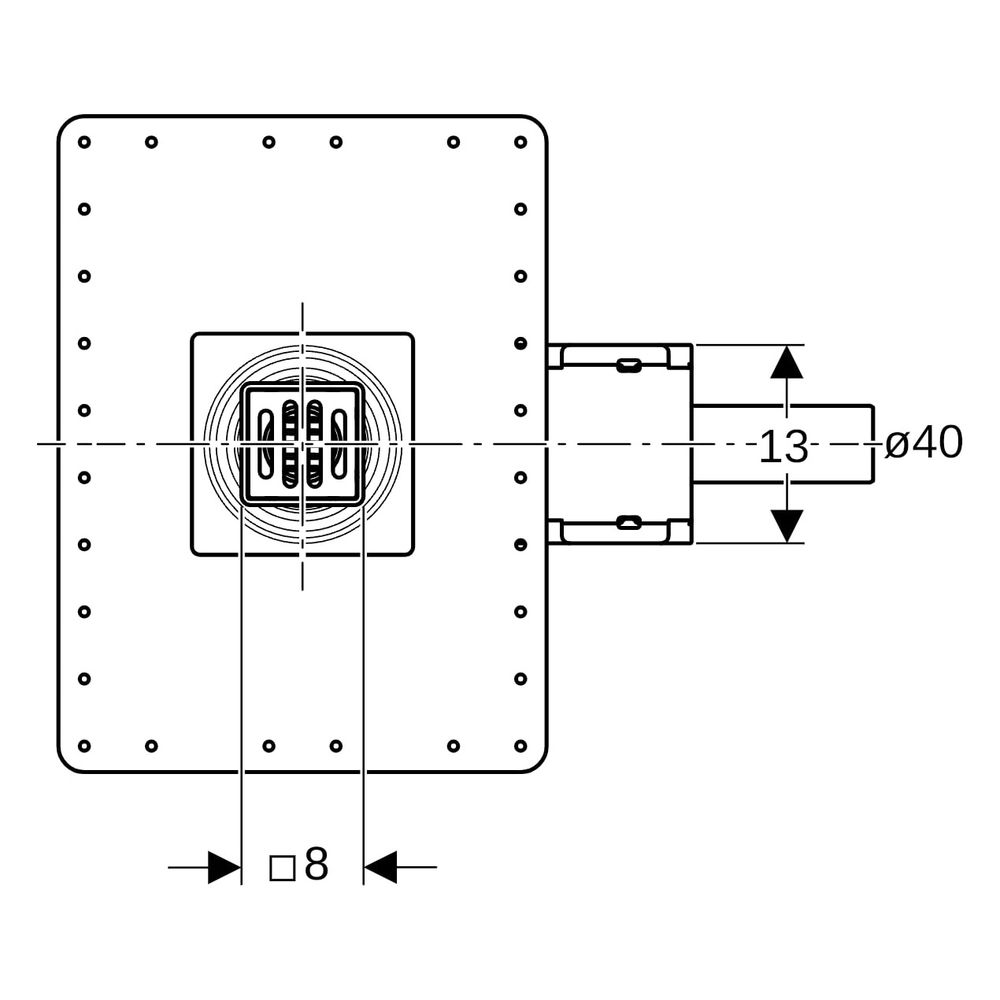

Der Ablauf verfügt über einen horizontalen Auslass mit einem Rohraußendurchmesser von 40 mm. Die Konstruktion umfasst ein einstellbares Aufsatzstück und einen verbreiterten Dichtungsflansch, was die Installation bei unterschiedlichen baulichen Gegebenheiten erleichtert. Der rechteckige Rost aus Edelstahl 304 entspricht der Belastungsklasse K-3 nach EN 1253 und ist für beschichtete Böden sowie die Anwendung wasserdichter Membranen unter Fliesenbelägen geeignet.

Die Kombination aus schallentkoppelndem Grundkörper und vormontiertem Dichtvlies bietet eine zuverlässige Lösung für bodenebene Duschen. Mit einer Sperrwasserhöhe von 30 mm und einer Ablaufleistung von 0,4 l/s erfüllt das System hohe Anforderungen an die Entwässerungstechnik. Die flexible Höhenverstellbarkeit und die Ausrichtungsmöglichkeiten des Rostes ermöglichen eine passgenaue Montage bei einer Estrichhöhe von 65 bis 90 mm.

Technische Daten

• Ablaufleistung: 0,4 l/s
• Sperrwasserhöhe: 30 mm
• Rohraußendurchmesser: 40 mm
• Nennweite: DN 40
• Estrichhöhe am Einlauf: 65 - 90 mm
• Belastungsklasse: K-3
• Material Rost: Edelstahl 304 (1.4301)
• Auslassrichtung: Horizontal

Lieferumfang

• 1x Geberit CleanPoint Duschbodenablauf
• 1x Bauschutzdeckel mit Abzugskante
• 1x Dünnbettaufsatz
• 1x Kammeinsatz
• 1x Rostträger ungestanzt mit Ausgleichsring
• 1x Rost
• 1x Geruchsverschluss aus PE-HD
• 1x Befestigungsmaterial
