Beschreibung

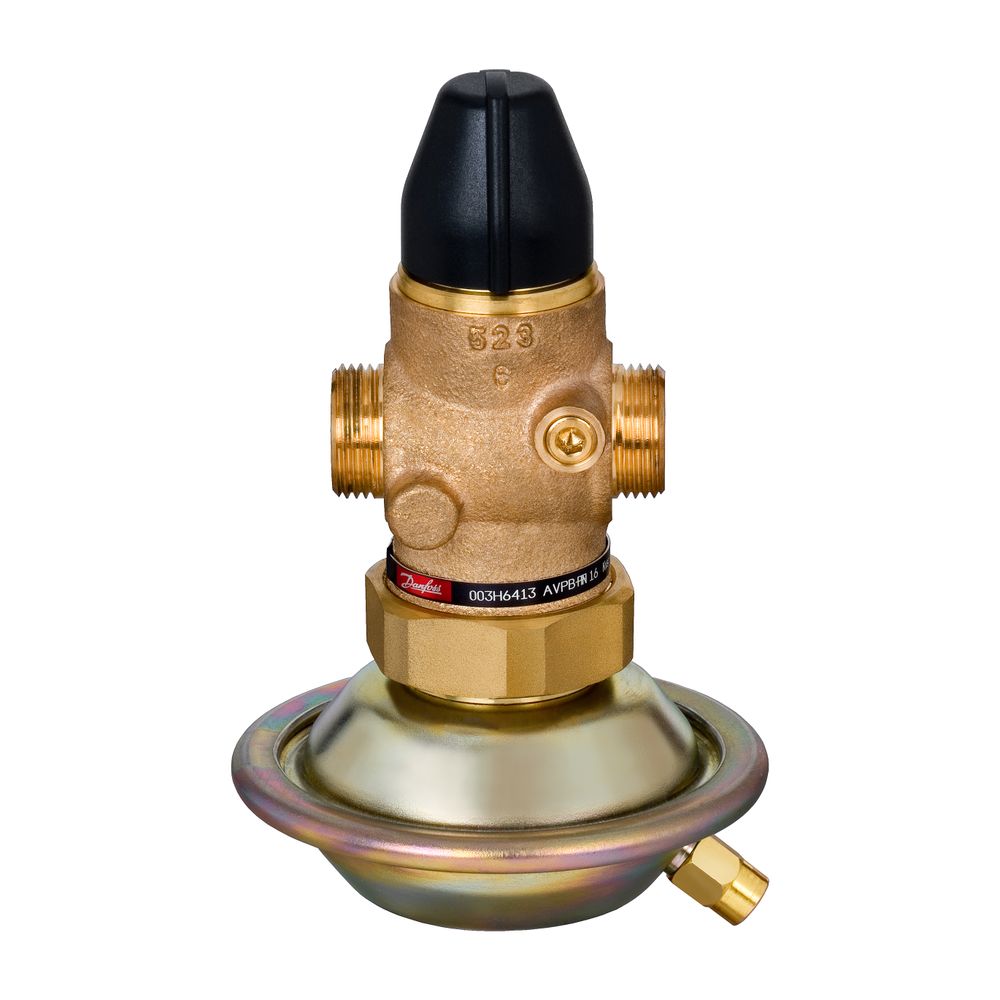

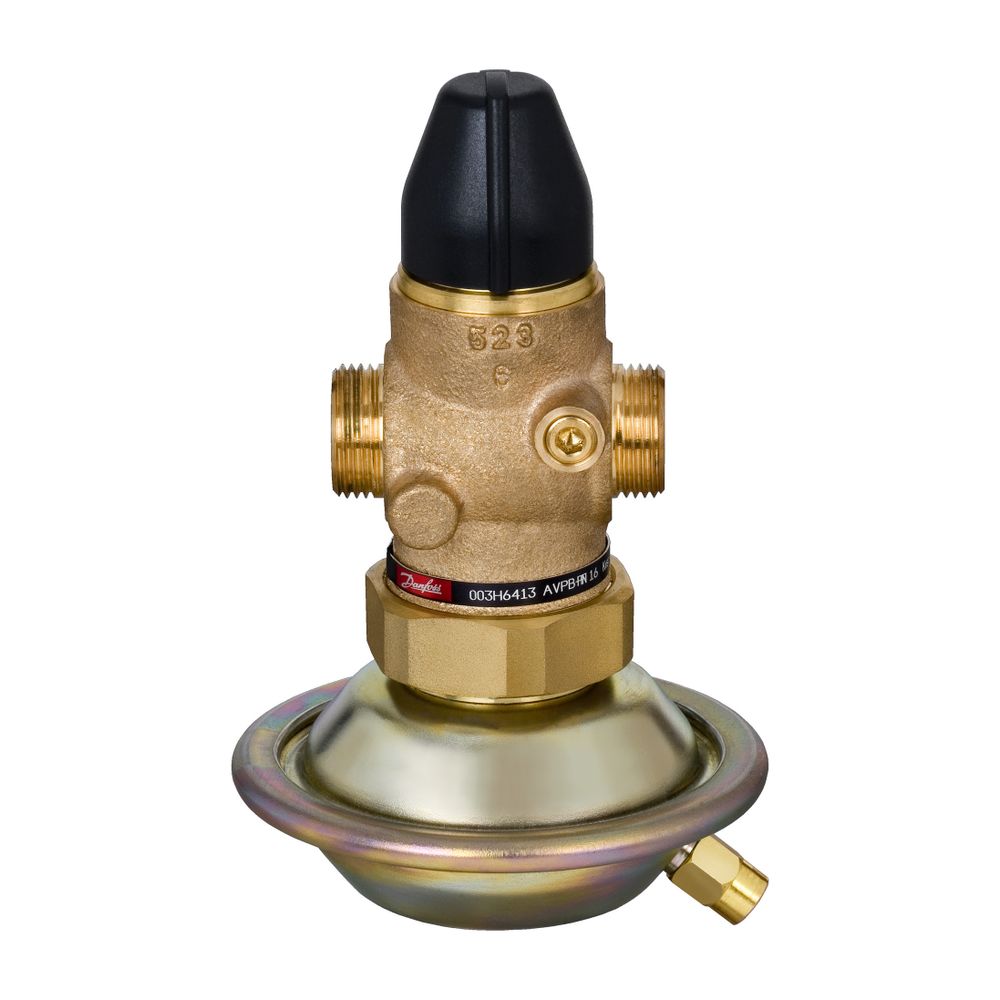

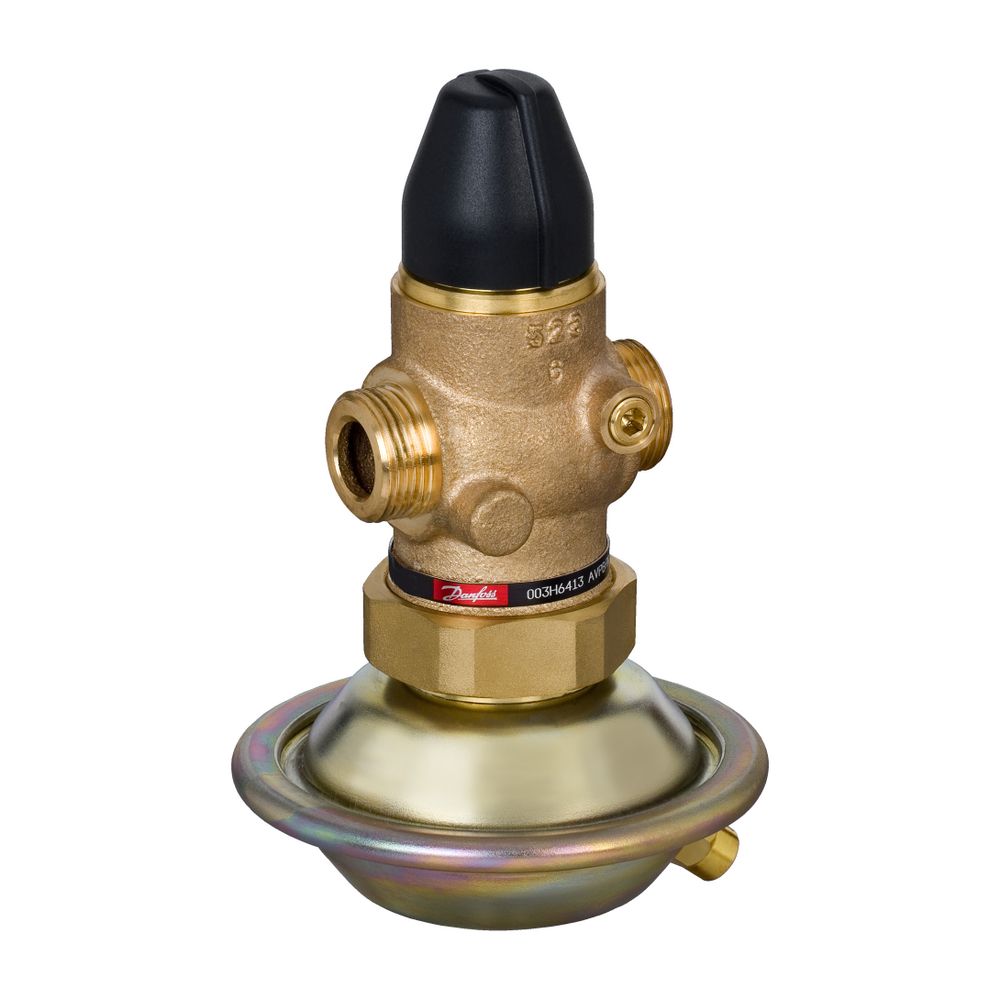

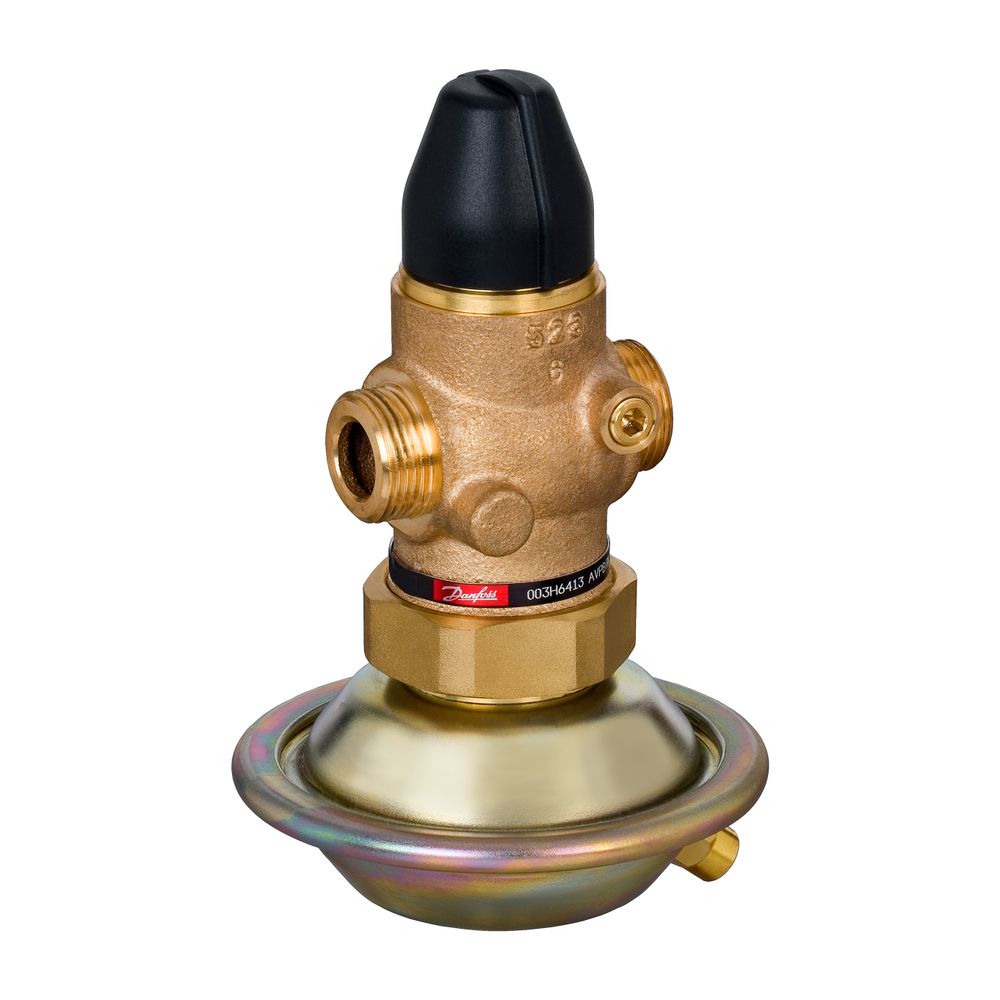

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 15, Kvs 4,0m3/h, 0,2 bar, PN 16, G 3/4" A
Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 15 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmesystemen sowie Warm- und Heißwasseranlagen konzipiert wurde. Mit einem festen Differenzdrucksollwert von 0,2 bar und einem Kvs-Wert von 4,0 m3/h sorgt dieses Gerät für eine präzise Durchflussbegrenzung und Differenzdruckregelung. Es ist für den Einbau im Rücklauf vorgesehen und verfügt über Außengewinde G 3/4 A.
Was zeichnet den Danfoss AVPB-F Differenzdruckregler aus?
Der Danfoss AVPB-F ist ein selbsttätiger Differenzdruckregler mit integrierter Volumenstrombegrenzung. Er wurde vorwiegend für den Einsatz in Fernwärmesystemen entwickelt, findet aber auch in Warm- und Heißwasseranlagen bis maximal 140 °C Anwendung. Der Regler schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Dies ermöglicht eine stabile Systemfunktion und eine effiziente Steuerung des Mediums.
Wie ist der Regler aufgebaut?
Der AVPB-F Regler besteht aus einem Regelventil mit einem fest eingestellten Druckbegrenzer. Ein Stellantrieb mit Stellmembran ist ebenfalls Teil der Konstruktion. Im Gegensatz zur AVPB-Ausführung besitzt der AVPB-F keinen Handgriff zur Differenzdruckeinstellung, da er mit einem festen Einstellwert von 0,2 bar arbeitet. Das Gehäuse ist aus Rotguss (Bronze Rg 5) gefertigt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt.
Welche technischen Merkmale sind relevant?
Dieser Regler ist für eine Nennweite von DN 15 ausgelegt und für einen Nenndruck von PN 16 geeignet. Der Einbau erfolgt im Rücklauf des Systems. Die Anschlüsse sind als Außengewinde G 3/4 A nach ISO 228/1 ausgeführt. Der maximale zulässige Differenzdruck beträgt 12 bar. Der Durchflusseinstellbereich liegt zwischen 0,09 und 1,8 m3/h. Der Regler kann mit Zirkulationswasser oder glykolhaltigem Wasser mit bis zu 30 % Glykolanteil betrieben werden.
Technische Daten
- Nenndurchmesser: DN 15
- Kvs-Wert: 4,0 m3/h
- Nenndruck: PN 16
- Differenzdruckfestwert: 0,2 bar
- Max. zul. Differenzdruck: 12 bar
- Durchflusseinstellbereich: 0,09-1,8 m3/h
- Mediumtemperatur (max.): 140 °C
- Anschluss: G 3/4 A Außengewinde
- Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
- Bauhöhe: 130 mm
Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 15 bietet eine präzise und zuverlässige Regelung für Fernwärme- und Warmwasseranlagen. Mit seinem festen Differenzdrucksollwert von 0,2 bar, einem Kvs-Wert von 4,0 m3/h und der robusten Rotguss-Konstruktion ist er eine langlebige Lösung zur Optimierung von Durchfluss und Druck in Heizsystemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003H6413 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6413 |
| Bauhöhe | 130 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421539323 |
| Gewicht | 1,822 kg |
| Kvs-Wert | 4 |
| Max Druckunterschied bei 20 °C | 12 |
| Mediumtemperatur (Dauerbetrieb) | 150 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser | DN 15 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
