Danfoss Stellantrieb BACnet Modbus digital, für AB-QM DN 200-250, 003Z8563

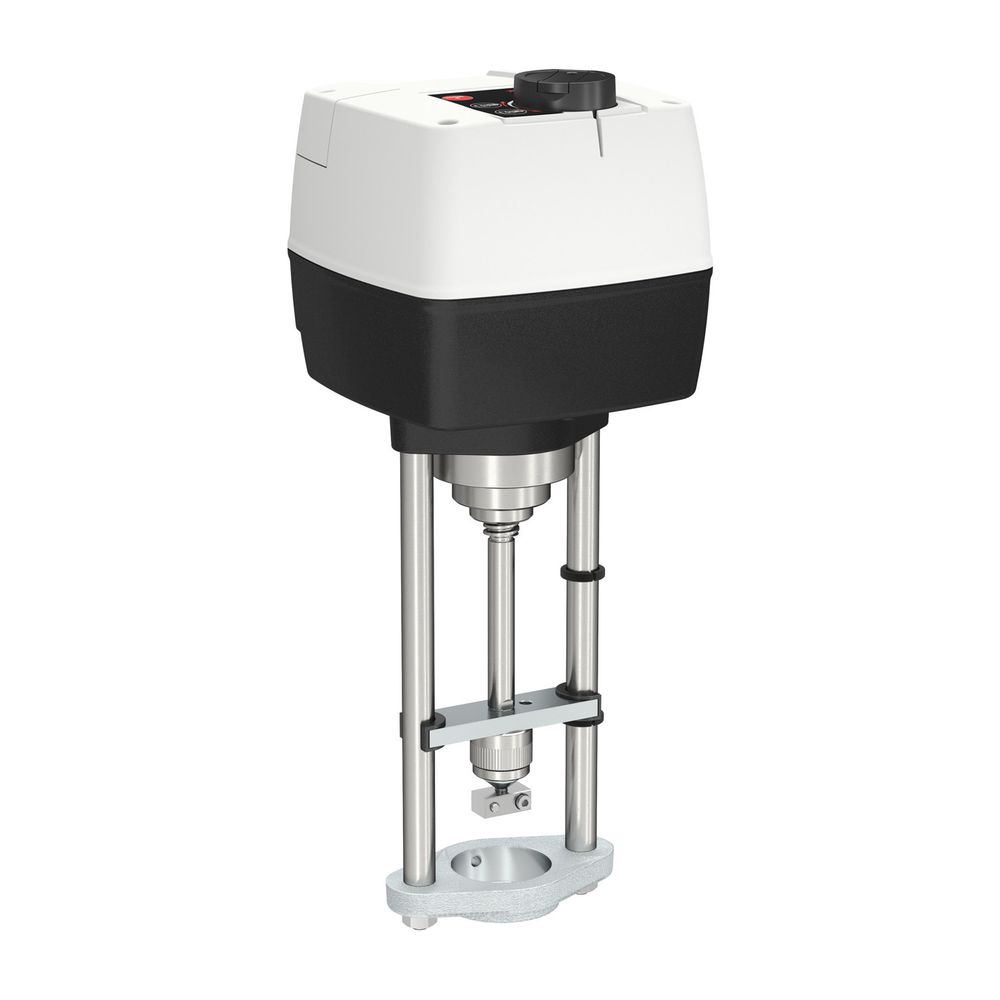

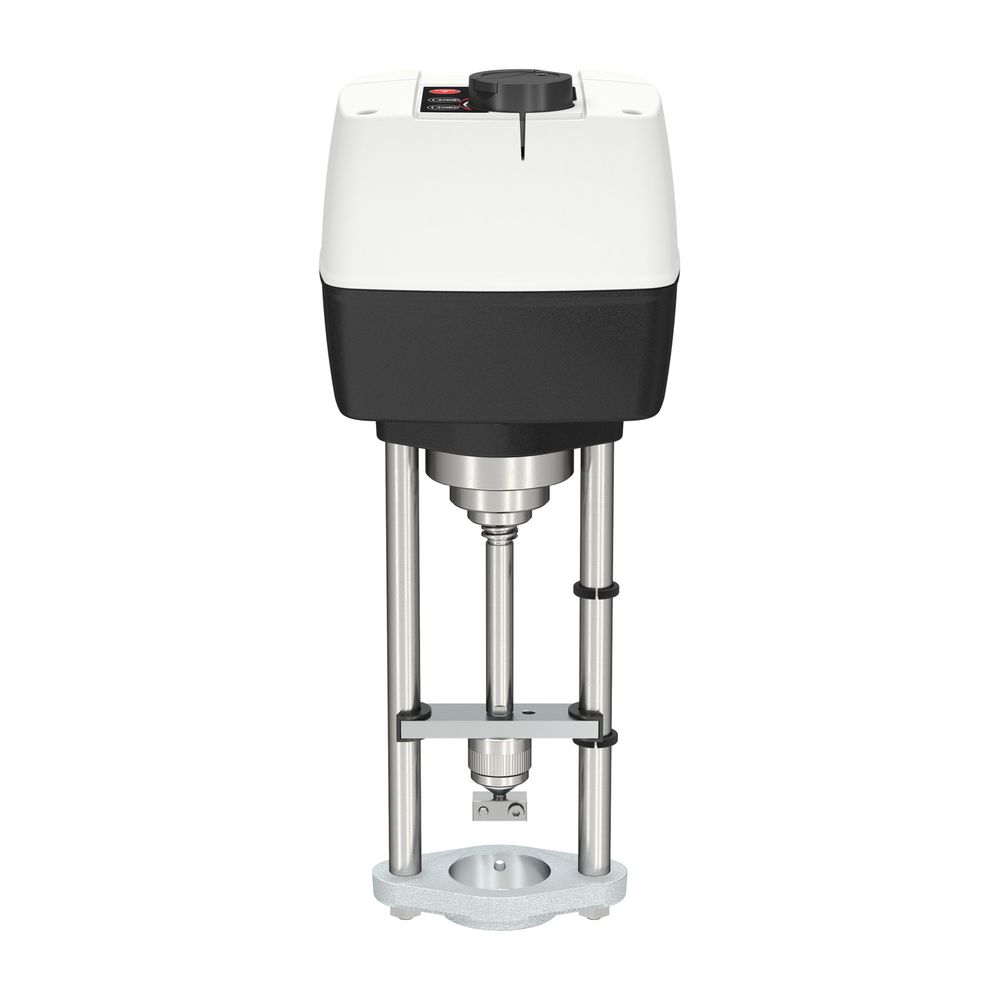

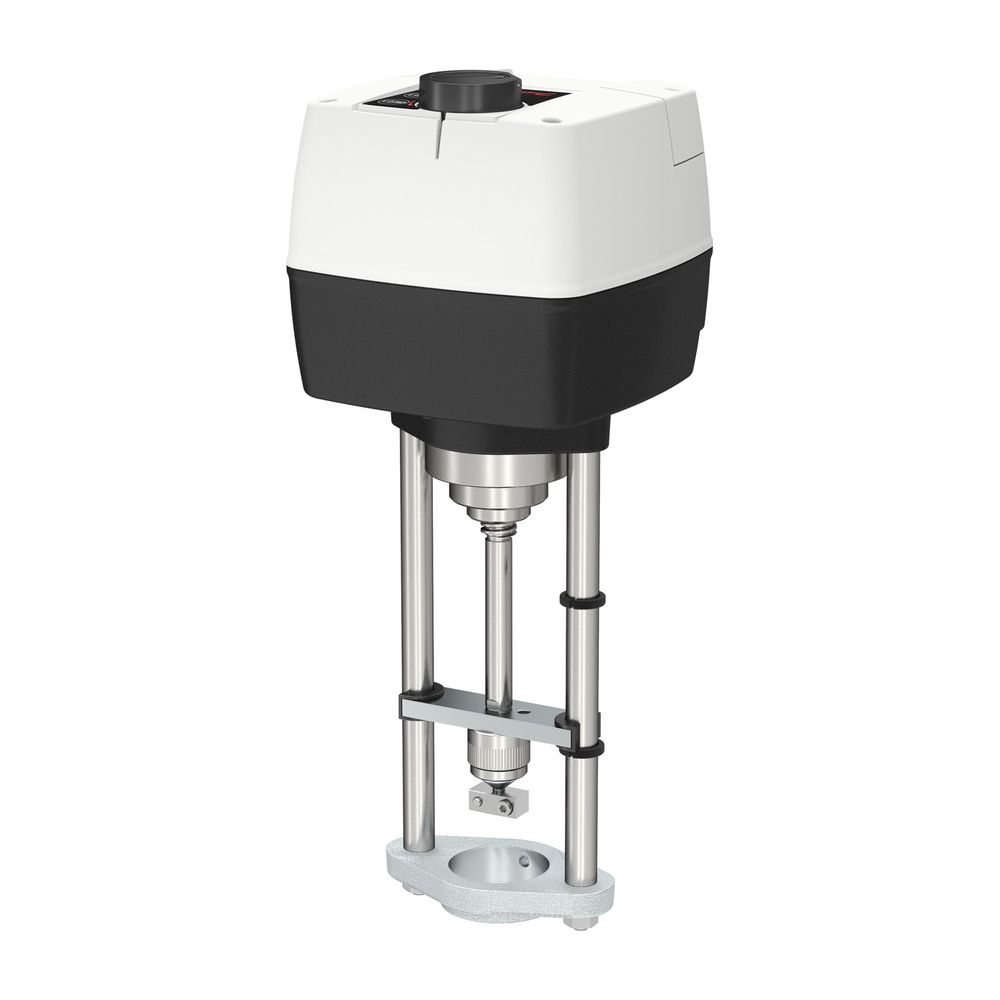

Der Danfoss digitale Stellantrieb NovoCon XL ist ein multifunktionaler Hochgenauigkeits-Stellantrieb mit Feldbusanbindung. Er wurde speziell für die Regelung von druckunabhängigen Regelventilen des Typs AB-QM in den Nennweiten DN 200 bis DN 250 konzipiert. Dieser Stellantrieb eignet sich ideal für den Einsatz in Klimageräten, Kaltwassersätzen und Verteilersystemen, wo er eine präzise Durchflussregelung und umfassende Überwachungsfunktionen ermöglicht.

Wie erfolgt die Steuerung und Einstellung des Stellantriebs?

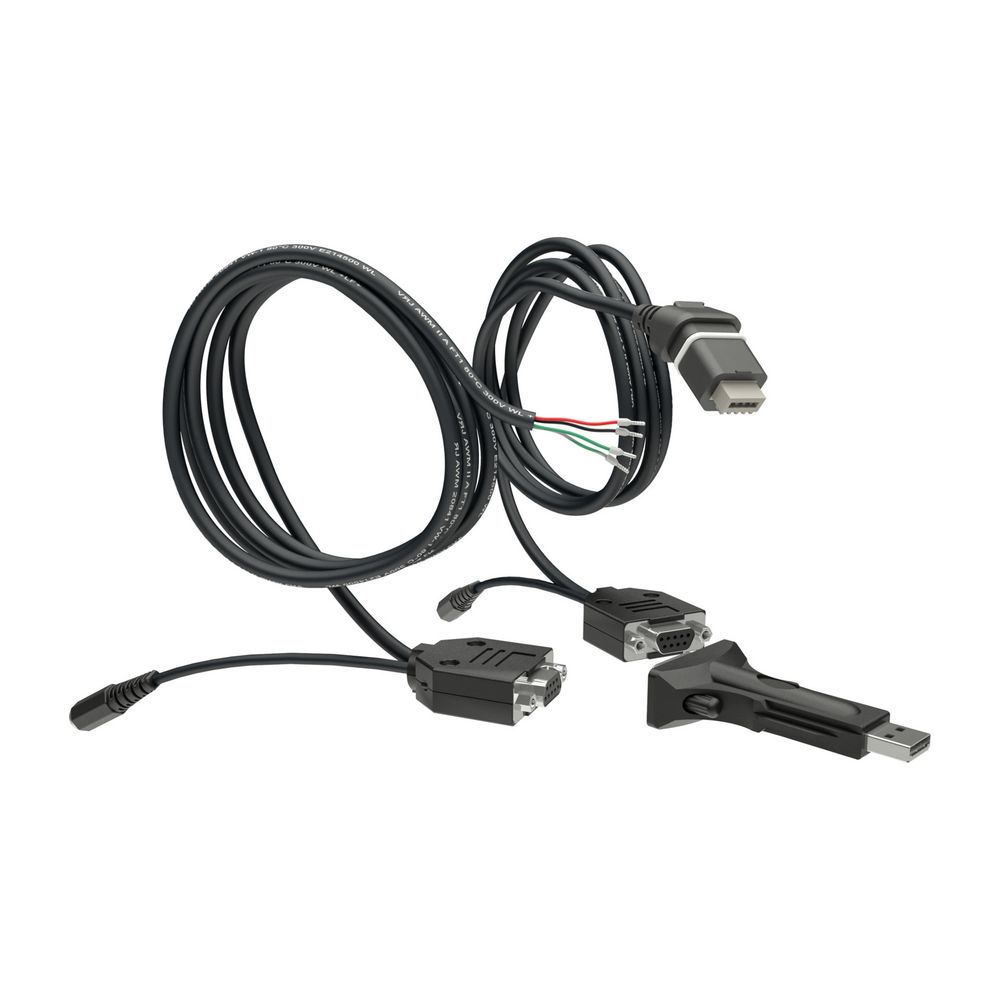

Die Steuerung des NovoCon XL erfolgt digital über die Feldbusprotokolle BACnet MS/TP oder Modbus RTU. Zusätzlich sind analoge Steuersignale von 0-10 V, 2-10 V, 0-20 mA und 4-20 mA möglich. Die Parameter des Stellantriebs und des Ventils können per Fernzugriff über den Feldbus eingestellt werden. Dazu zählen die Voreinstellung des Auslegungsdurchflusses, Spülfunktionen für Ventil und Endgerät sowie Alarmmeldungen bei Fehlern beim Schließen, Öffnen oder Kalibrieren. Die Geschwindigkeit des Stellantriebs ist wählbar zwischen 3, 6, 12 und 24 mm pro Sekunde, ebenso kann die Öffnungs- und Schließdauer angepasst werden. Automatische MAC-Adressierung für BACnet, automatische Paritätserkennung für Modbus und automatische Baudraten-Erkennung erleichtern die Integration in bestehende Netzwerke.

Welche Funktionen und Merkmale bietet der Stellantrieb?

Der NovoCon XL zeichnet sich durch eine hohe Positionsauflösung und -genauigkeit aus und verfügt über integrierte Energiemanagement-Algorithmen. Er bietet eine umfassende Durchfluss-, Leistungs- und Energieanzeige. Für die Sensoranbindung stehen drei Widerstandseingänge (Pt1000, PT500, PT100, NTC 10k Typ 2 und 3) sowie zwei Analogeingänge (0–10 V oder 0/4–20 mA und ein weiterer 0–10 V Eingang) zur Verfügung. Eine LED-Anzeige informiert über Status und Alarme, inklusive eines Ventilblockierungsalarms. Der Betrieb ist geräuscharm und wartungsfrei. Zudem bietet der Stellantrieb Schutz gegen Fehlverkabelung bei Kabeln bis zu 30 V und eine Funktion zur manuellen Übersteuerung.

Welche Netzwerk- und Schutzmerkmale sind vorhanden?

Bis zu 32 Stellantriebe können im selben Netzwerk angeschlossen werden. Der Feldbus (BACnet MS/TP) ist bei den BACnet Testing Laboratories (BTL) gelistet. Der Stellantrieb besitzt die Schutzart IP54 und wird mit einer Versorgungsspannung von 24 V AC/DC betrieben.

Technische Daten

• Typ: NovoCon XL

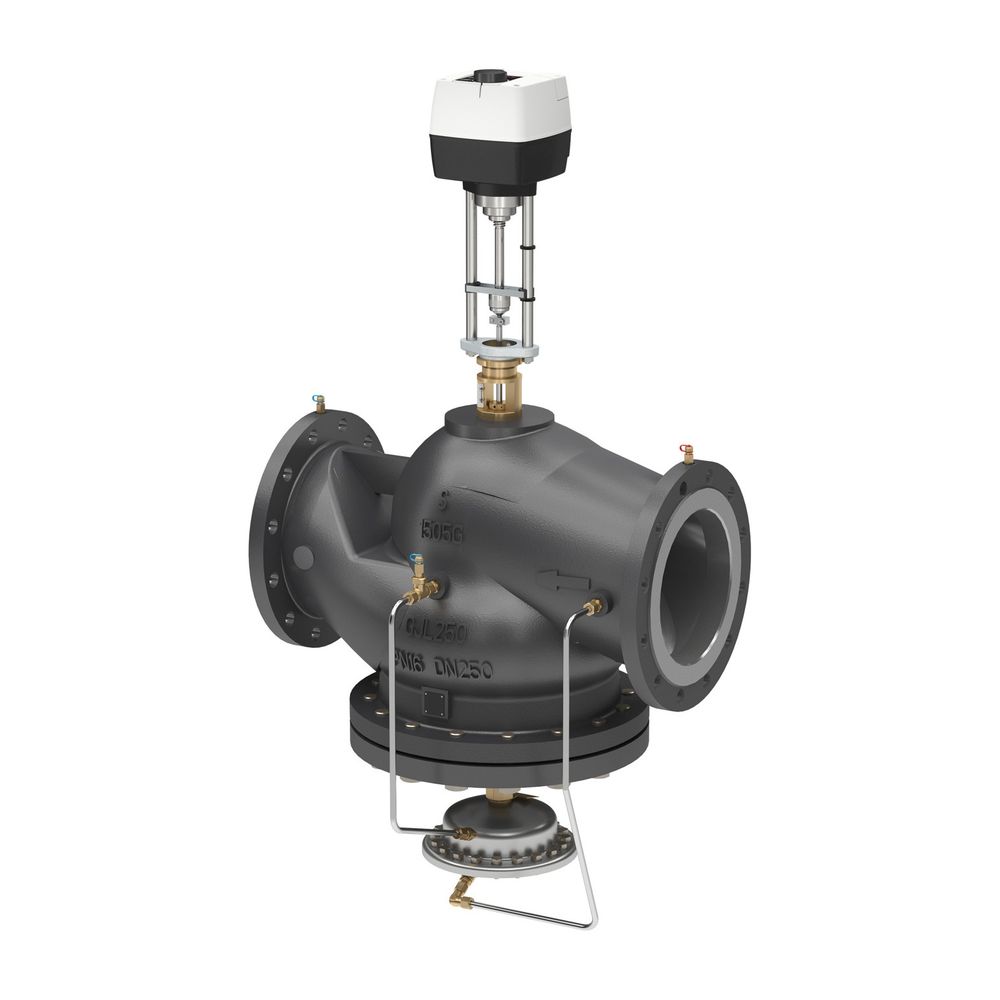

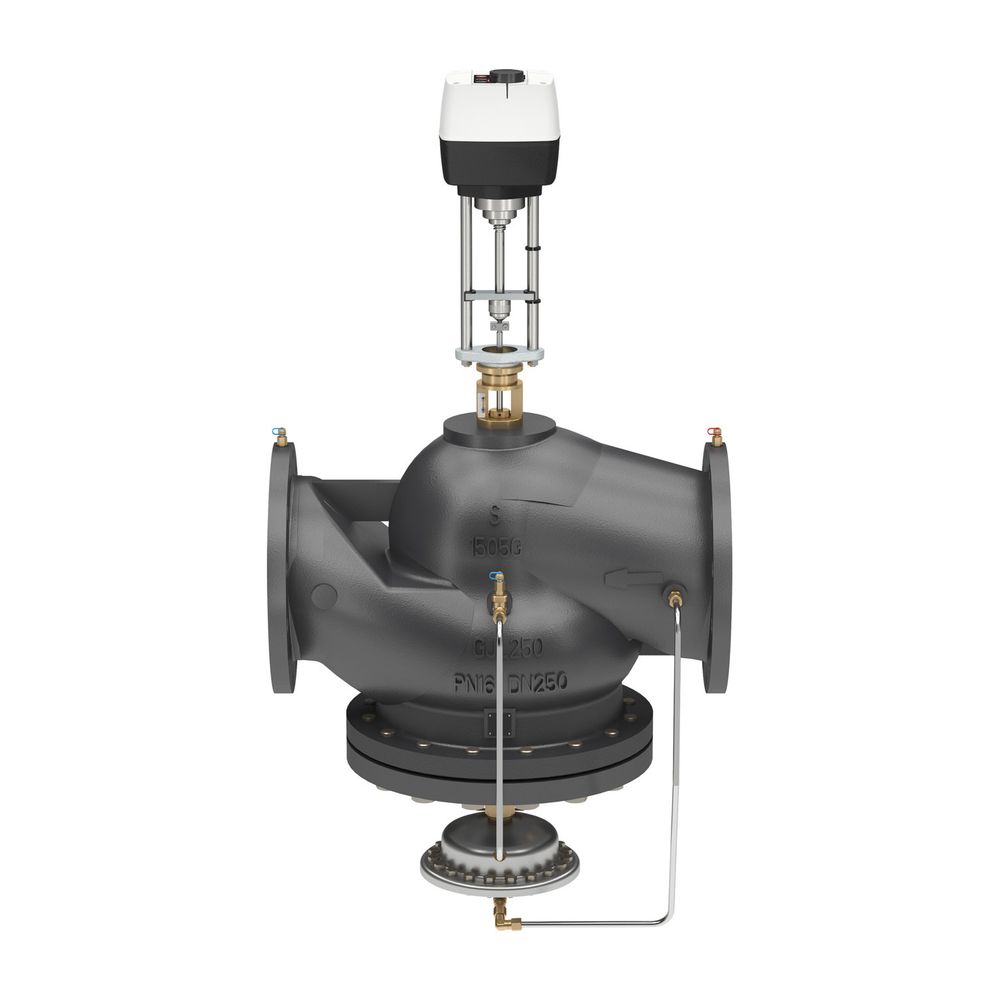

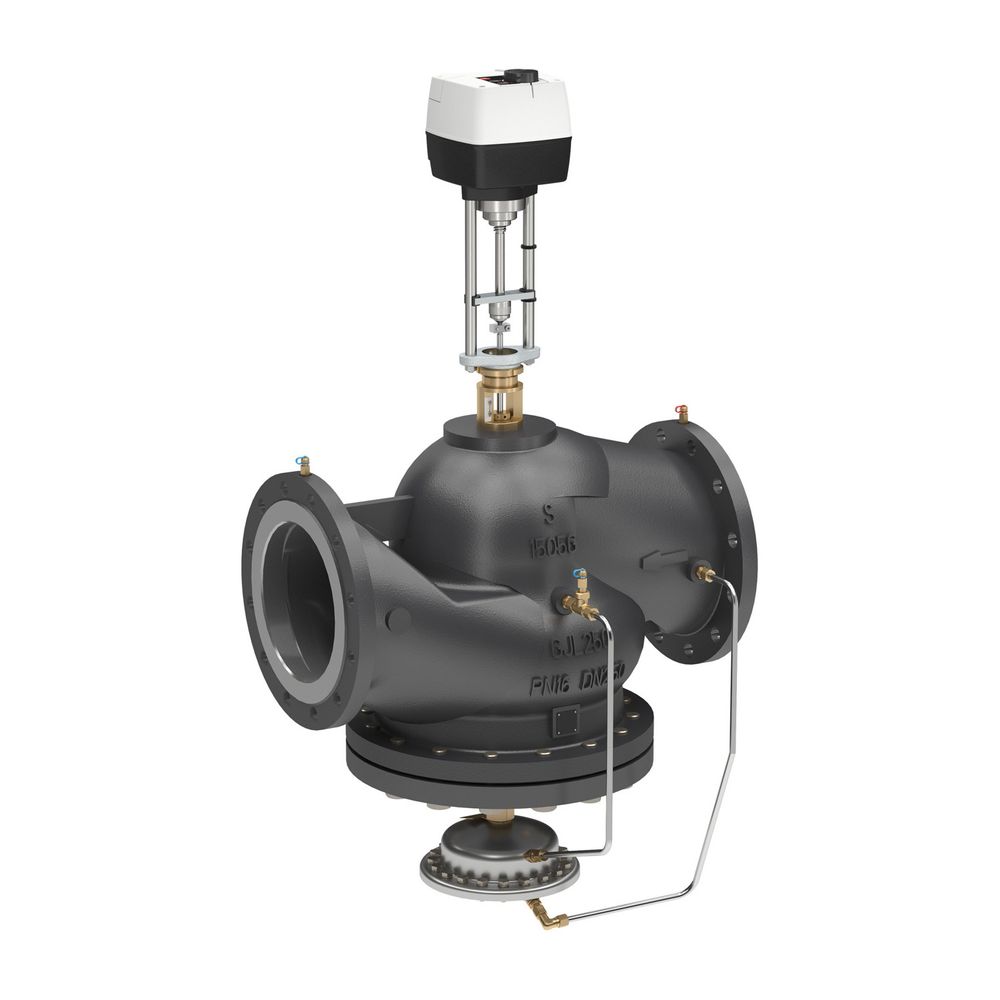

• Einsatzbereich: Regelventile AB-QM DN 200-250
• Regelsignal digital: BACnet MS/TP, Modbus RTU
• Regelsignal analog: 0-10 V/2-10 V, 0-20 mA/4-20 mA
• Versorgungsspannung: 24 V AC/DC
• Hub: 30 mm
• Geschwindigkeit: 3/6/12/24 mm/sek
• Schutzart: IP54
• Max. Stellantriebe im Netzwerk: 32
• Widerstandseingänge: 3
• Analogeingänge: 2

Der Danfoss NovoCon XL Stellantrieb bietet eine präzise und flexible Regelung für druckunabhängige Ventile AB-QM DN 200-250. Mit seiner digitalen Feldbusanbindung über BACnet MS/TP oder Modbus RTU, umfangreichen Einstellmöglichkeiten und einer hohen Positionsgenauigkeit von 30 mm Hub, unterstützt er effiziente und zuverlässige Regelprozesse. Die Schutzart IP54 und die Möglichkeit, bis zu 32 Geräte im Netzwerk zu betreiben, optimieren den Anlagenbetrieb in Klimageräten und Verteilersystemen.
