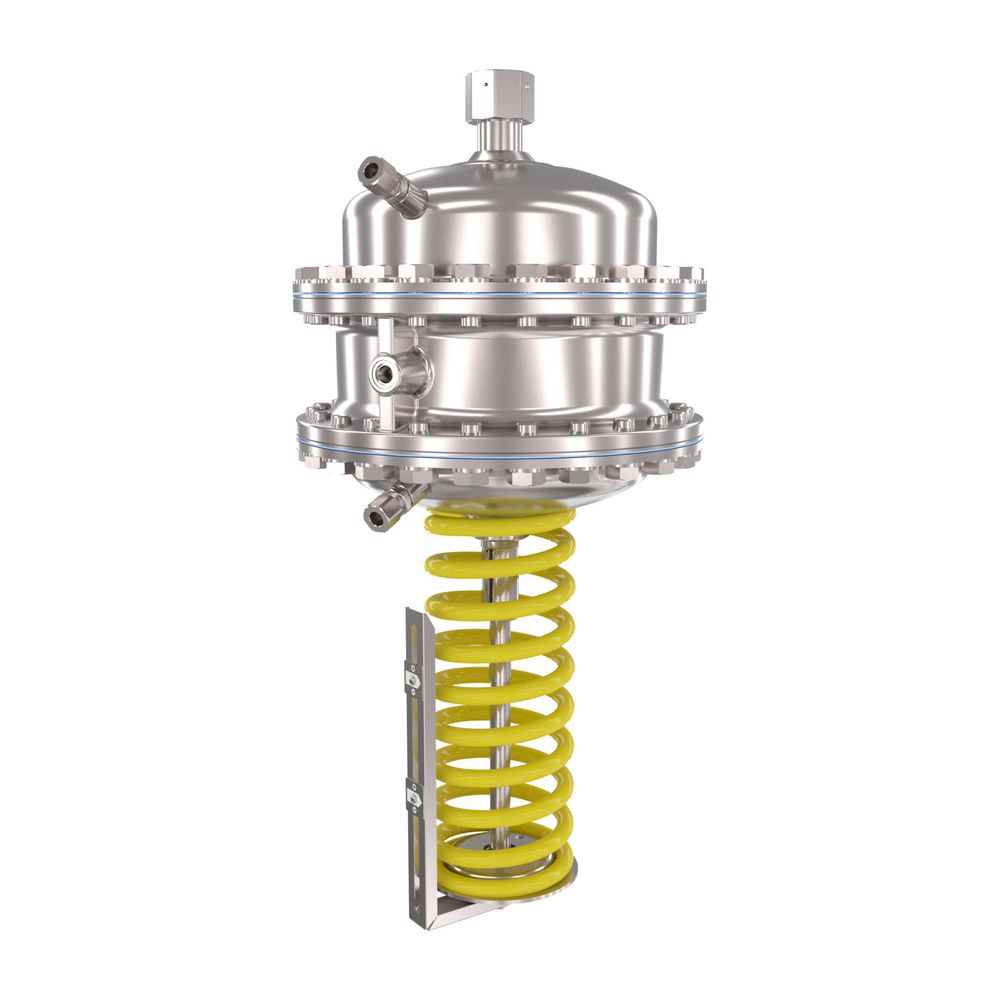

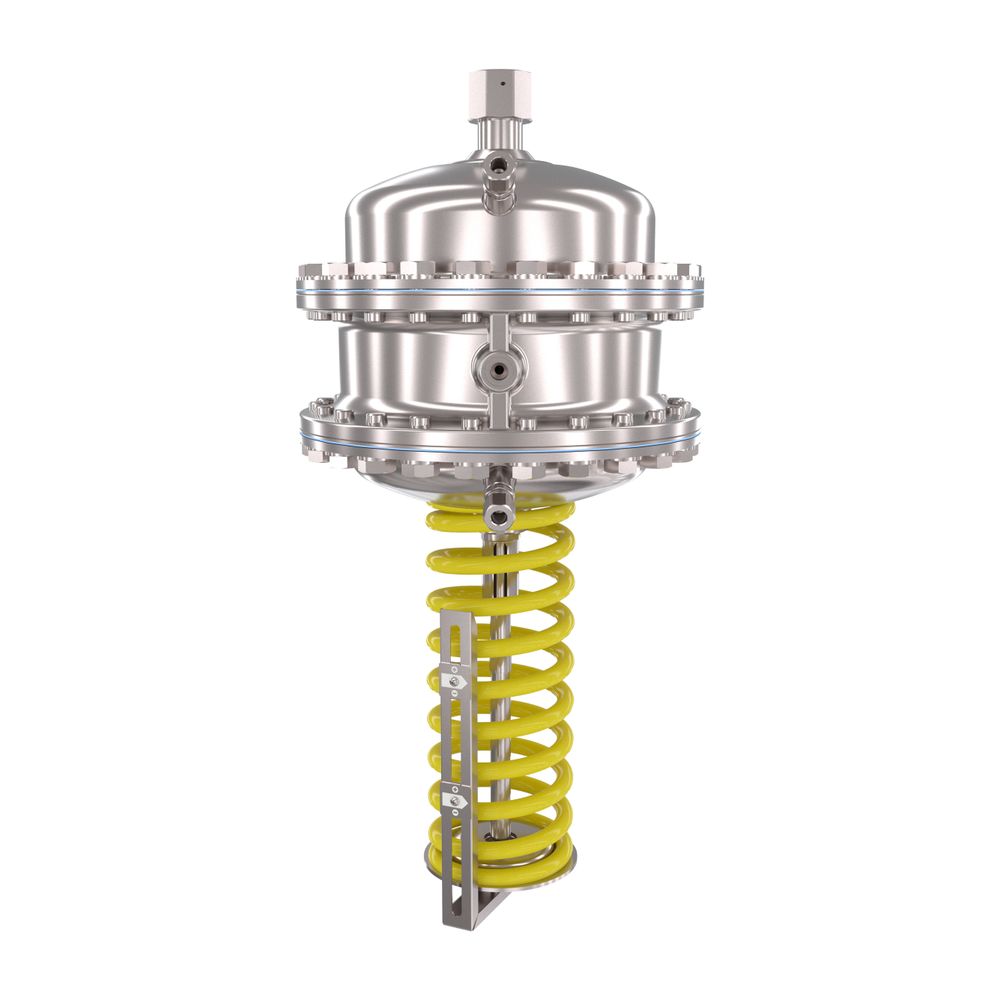

Danfoss Antrieb AFPQ24, 0,5/0,2-1,0 bar DN 150 für Volumenstrom und Differenzdruckregler 320cm2
Der Danfoss Antrieb AFPQ24 aus der Virtus Serie ist ein robuster Druckantrieb, der speziell für Volumenstrom- und Differenzdruckregler konzipiert wurde. Er ist für Ventile der Nennweiten DN 150 bis 250 geeignet und arbeitet mit einem Differenzdruck-Sollwertbereich von 0,2 bis 1,0 bar sowie einer Membranfläche von 320 cm². Dieser Antrieb ist eine zuverlässige Komponente für Fernwärmeanwendungen und ermöglicht eine flexible Installation im Vorlauf.
Wie funktioniert der Danfoss Antrieb AFPQ24?
Der Danfoss Druckantrieb AFPQ24 schließt bei steigendem Differenzdruck oder Volumenstrom. Er ist mit zwei Stellmembranen ausgestattet, die eine formschlüssige Verbindung zur direkten Umsetzung von Stellimpulsen bieten. Ein integriertes Überströmsicherheitsventil schützt die Membranen vor Überlastung. Die Einbaulage ist beliebig, was eine flexible Installation ermöglicht.
Welche Materialien und Eigenschaften zeichnen den AFPQ24 aus?
Das Gehäuse des Antriebs besteht aus dickschichtpassiviertem Stahl der Werkstoffnummer 1.0345, was eine hohe Beständigkeit gegen Korrosion sicherstellt. Die Rollmembrane ist aus gewebeverstärktem EPDM gefertigt, was Langlebigkeit und Zuverlässigkeit im Betrieb sicherstellt. Der Einbauort des AFPQ24 ist im Vorlauf vorgesehen, und die Federfarbe ist Orange.
Welche Kompatibilität bietet der Danfoss AFPQ24?
Der Antrieb ist vorbereitet für die Kombination mit intelligenten elektrischen Stellantrieben der iSet- und iNet-Reihe von Danfoss. iSet ermöglicht eine automatische und lastabhängige Optimierung des Differenzdruckes, während iNet eine dynamische Sollwertvorgabe durch Fernverstellung bietet. Diese Funktionen erweitern die Einsatzmöglichkeiten und die Flexibilität des Systems.
Technische Daten
- Differenzdruck Sollwert: 0,2 - 1,0 bar
- Wirkdruck: 0,5 bar
- Maximaler Betriebsüberdruck: 40 bar
- Membranfläche: 320 cm²
- Für Ventile DN: 150 - 250
- Einbauort: Vorlauf
- Gehäusematerial: Stahl, W.-Nr. 1.0345, dickschichtpassiviert
- Membranmaterial: EPDM, gewebeverstärkt
- Federfarbe: Orange
Der Danfoss Antrieb AFPQ24 bietet eine zuverlässige und robuste Lösung für die präzise Regelung von Volumenstrom und Differenzdruck in Fernwärmesystemen. Mit einem Differenzdruck-Sollwert von 0,2 bis 1,0 bar, einer Membranfläche von 320 cm² und einem maximalen Betriebsüberdruck von 40 bar ist er für Ventile der Nennweiten DN 150 bis 250 ausgelegt. Die Kompatibilität mit intelligenten Stellantrieben unterstützt eine effiziente und anpassungsfähige Steuerung.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Virtus |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003G5723 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003G5723 |
| EAN-13 | 5715162388518 |
| Gewicht | 55 kg |
| WEEE-Nr. | 66490570 |
