Beschreibung

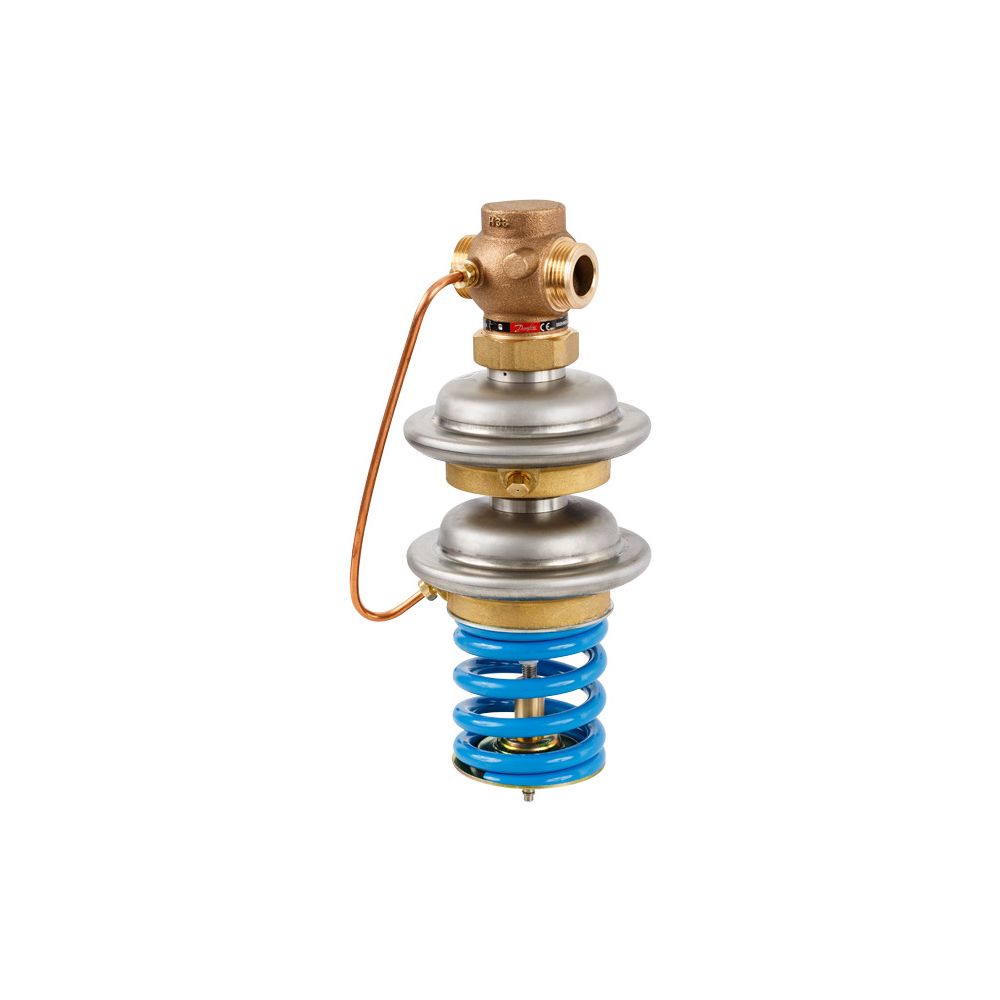

Danfoss Sicherheitsabsperrventil SAVD 15 G 3/4" A, 1-5 bar, Kvs 1,6, PN 25
Das Danfoss Sicherheitsabsperrventil SAVD 15 ist ein selbsttätiger Druckregler, der speziell für den Einsatz in Fernwärme-, Heizungs- und Kühlanlagen konzipiert wurde. Dieses Ventil verhindert zuverlässig die Überschreitung des Drucks hinter dem Ventil und arbeitet drucklos offen, wobei es bei steigendem Druck schließt. Mit einer Nennweite von DN 15, einem kvs-Wert von 1,6 m³/h und einem Einstellbereich von 1 bis 5 bar ist es für einen Nenndruck von PN 25 ausgelegt.
Welche Funktion erfüllt das Danfoss SAVD 15?
Das Danfoss Sicherheitsabsperrventil SAVD 15 agiert als Regler ohne Hilfsenergie. Es schließt selbsttätig, um eine Überschreitung des Drucks nach dem Ventil zu verhindern. Diese Funktion ist entscheidend für die Sicherheit und Stabilität von Systemen, die Wasser und Wasser-Glykol-Gemische mit bis zu 30 % Glykolanteil führen. Das Ventil ist drucklos offen und reagiert auf steigenden Druck, indem es schließt, um den voreingestellten Sollwert zu halten.
Wie ist das Sicherheitsabsperrventil aufgebaut?
Der Aufbau des SAVD 15 umfasst ein robustes Stellventil und einen Antrieb mit zwei Stellmembranen. Eine integrierte Sollwertfeder ermöglicht die präzise Einstellung des gewünschten Drucks. Das Ventilgehäuse besteht aus Rotguss CuZn40Pb2 (RG5), der Ventilkegel aus Messing CuZn40Pb2 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Eine EPDM-Kegeldichtung sorgt für eine zuverlässige Abdichtung. Der Stellantrieb ist aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As gefertigt, ergänzt durch eine EPDM-Regelmembran.
Für welche Anwendungen ist das SAVD 15 geeignet?
Das Danfoss Sicherheitsabsperrventil SAVD 15 findet seine primäre Anwendung in Fernwärmeanlagen sowie in Heizungs- und Kühlanlagen. Es ist für Zirkulationswasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil geeignet und kann in einem Temperaturbereich von 2 °C bis 150 °C eingesetzt werden. Die Konformität nach DIN 4747-1 und AGFW - FW 504 sowie die Bauteilprüfung nach AGFW Arbeitsblatt FW 05 unterstreichen die technische Zuverlässigkeit und Eignung für anspruchsvolle Installationen. Der Anschluss erfolgt über ein Außengewinde G 3/4 A gemäß DIN ISO 228/1.
Technische Daten
- Nennweite DN: 15
- Anschluss: G 3/4 A
- kvs-Wert: 1,6 m³/h
- Nenndruck PN: 25
- Maximaler Differenzdruck dp max.: 20 bar
- Temperaturbereich: 2 - 150 °C
- Sollwertbereich: 1 - 5 bar
- Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
- Ventilsitz: Edelstahl W.-Nr. 1.4571
- Kegeldichtung: EPDM
Das Danfoss Sicherheitsabsperrventil SAVD 15 bietet eine zuverlässige Lösung zur Druckregelung in kritischen Anlagen. Seine robuste Bauweise aus hochwertigen Materialien wie Rotguss und Edelstahl, kombiniert mit einer präzisen Einstellbarkeit des Sollwerts von 1 bis 5 bar, stellt die Betriebssicherheit von Heizungs-, Fernheizungs- und Kühlsystemen sicher. Mit einem kvs-Wert von 1,6 m³/h und einer Eignung für Temperaturen bis 150 °C ist es eine bewährte Komponente für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003H6814 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6814 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5714279072839 |
| Geeignet für Dampf | nein |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Gase | nein |
| Gewicht | 5,471 kg |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Standanzeiger | nein |
| WEEE-Nr. | 66490570 |
