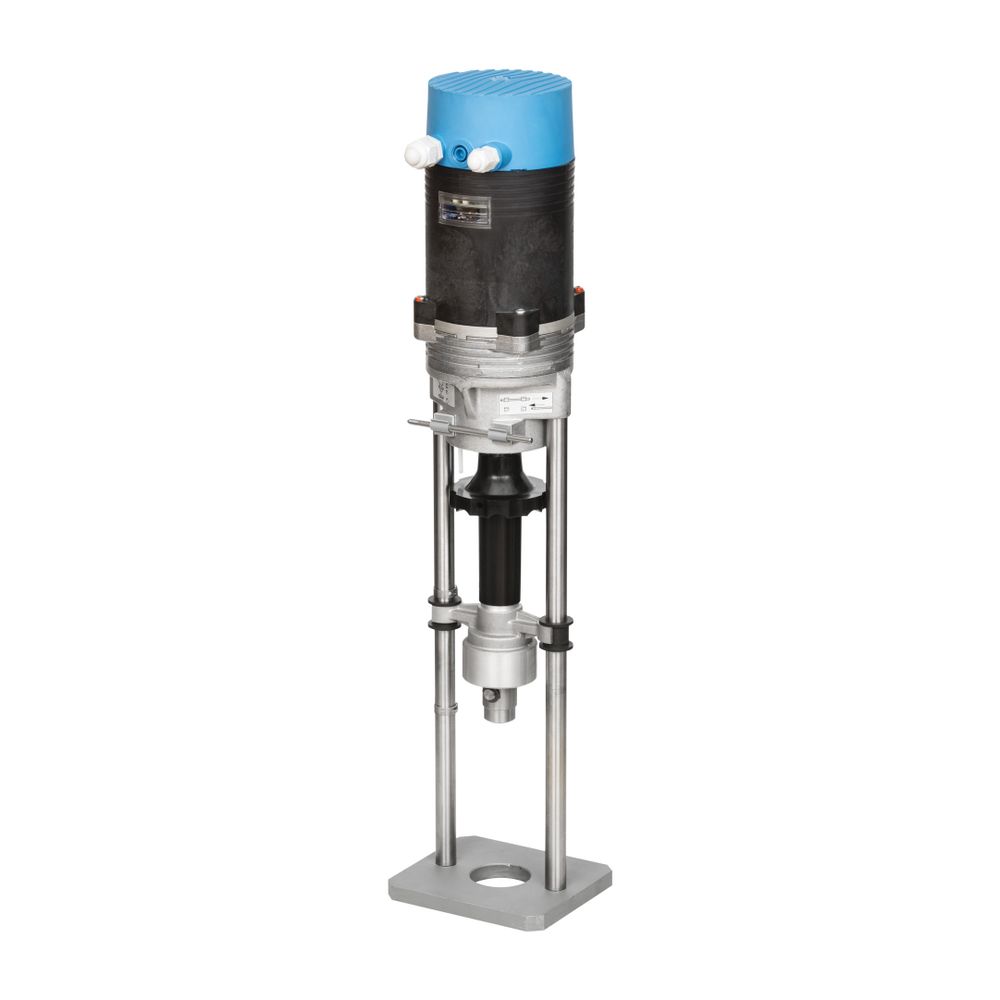

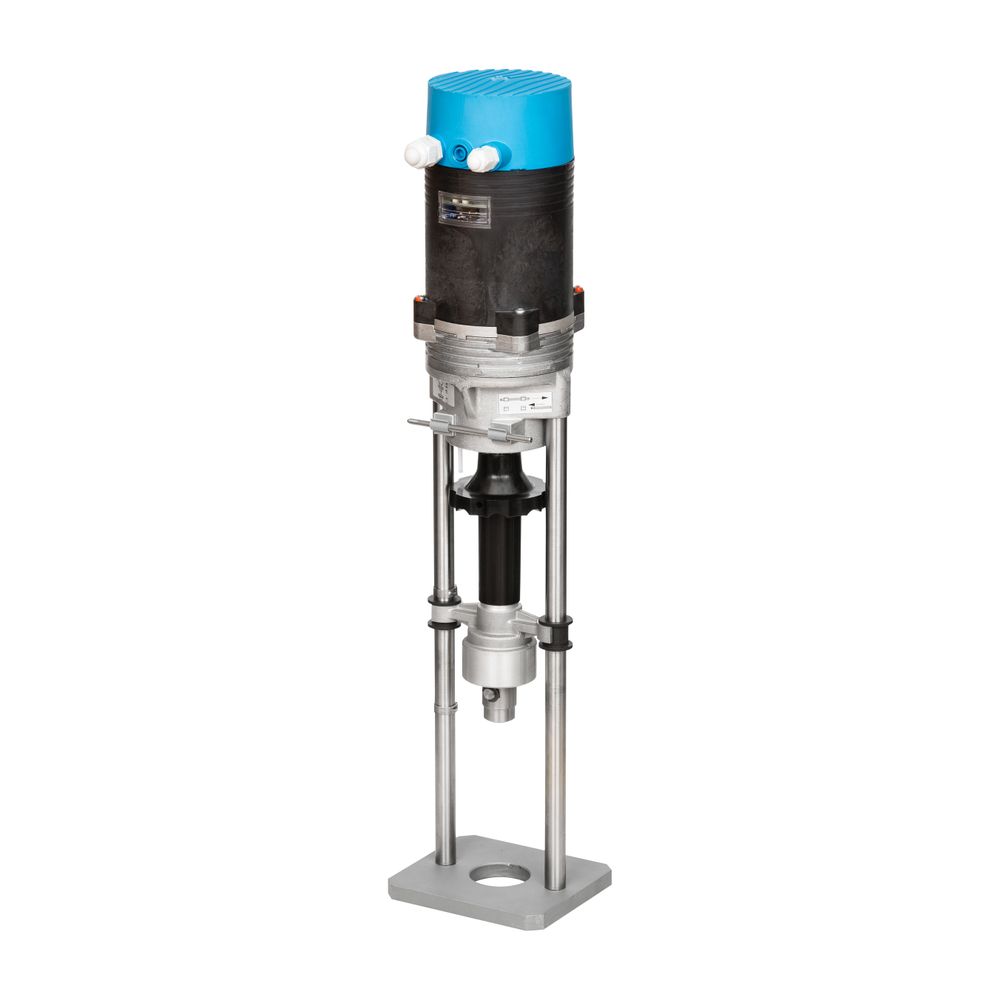

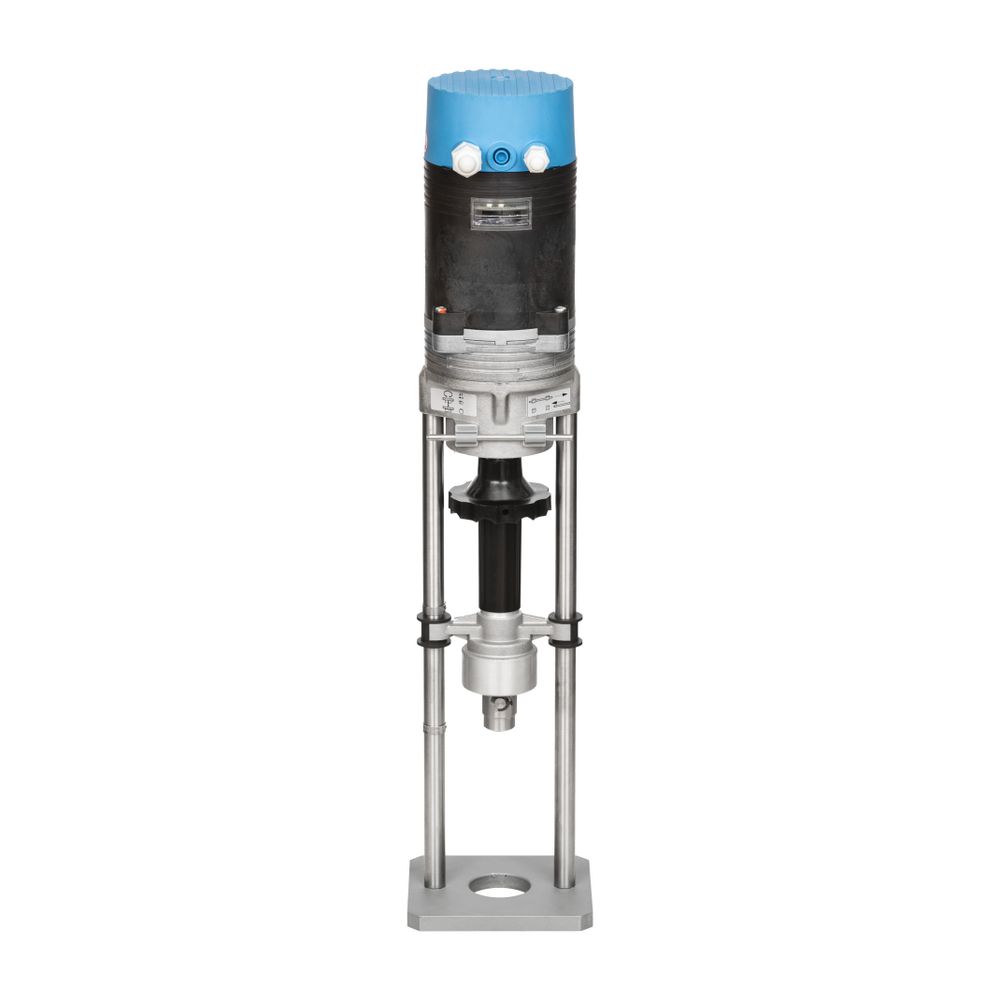

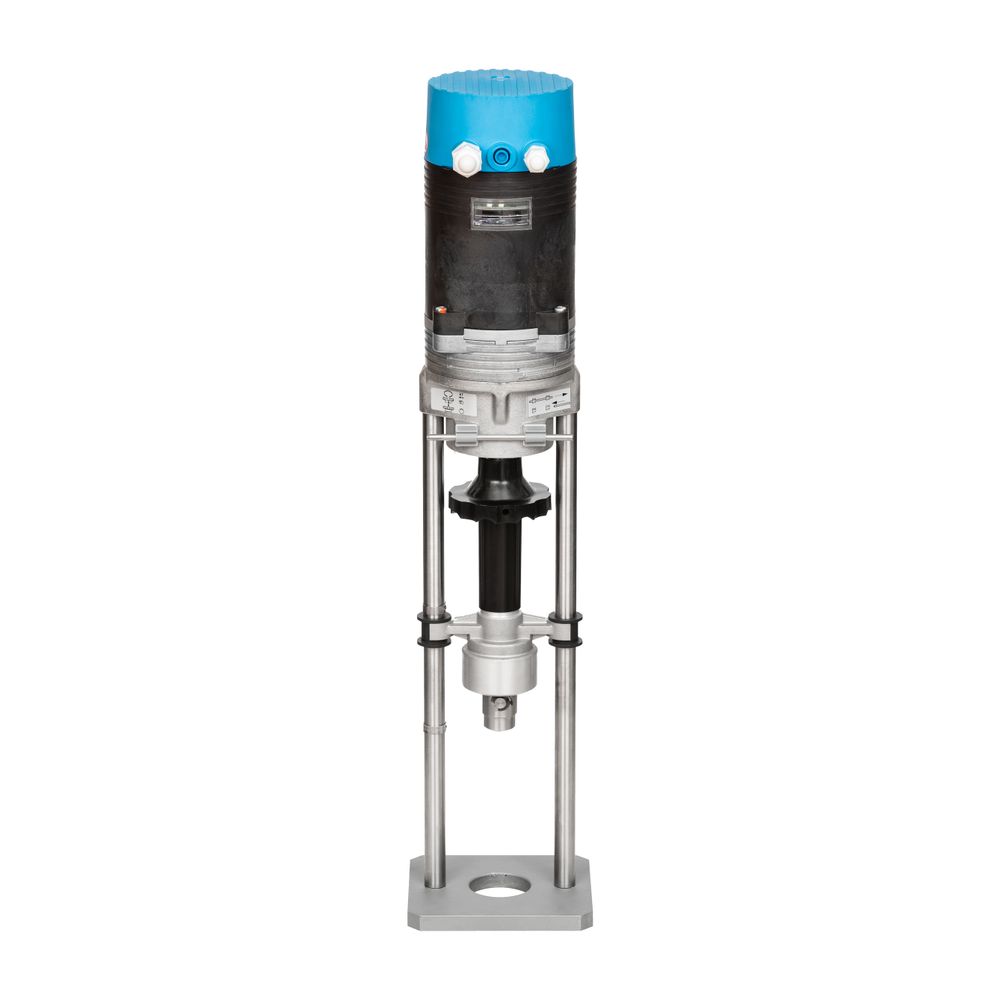

Danfoss elektrischer Stellantrieb AME855 24V 0(2)-10V, 0(4)-20mA,3-Punkt,15000N

Der elektrische Stellantrieb AME855 von Danfoss ist für Ventile der Größen DN200 bis DN300 ausgelegt und bietet eine Stellkraft von 15000 N bei einem maximalen Hub von 80 mm. Mit einer Versorgungsspannung von 24 V AC und einer Leistungsaufnahme von 50 VA eignet sich der Antrieb für den Einsatz in Heizungs- und Fernwärmeanlagen. Die mechanische Handverstellung ermöglicht eine flexible Bedienung vor Ort, während die Schutzart IP54 den Betrieb in anspruchsvollen Umgebungen sicherstellt.

Welche Funktionen bietet der Stellantrieb AME855?

Der Stellantrieb AME855 verfügt über eine Reihe von Funktionen, die einen zuverlässigen Betrieb sicherstellen. Dazu gehören ein thermischer Überlastschutz und eine kraftabhängige Endabschaltung, die das Gerät vor Beschädigungen bewahren. Zweifarbige Diagnose-LEDs ermöglichen eine schnelle Statusüberprüfung. Eine automatische Testfunktion (Blockierschutz) trägt zur Langlebigkeit bei. Binäreingänge sind für spezielle Funktionen wie eine Frostschutzfunktion vorgesehen. Die einstellbare Hysterese optimiert die Regelgenauigkeit. Ein- und Ausgangssignale sind galvanisch getrennt, was die Signalintegrität verbessert. Potentialfreie Endlagenschalter bieten zusätzliche Steuerungsmöglichkeiten.

Für welche Ventile und Anwendungen ist der Danfoss AME855 geeignet?

Der Danfoss AME855 ist speziell für den Einsatz mit Ventilen der Serie VF3 sowie für Ventile mit Nennweiten von DN200 bis DN300 ausgelegt. Die hohe Stellkraft von 15000 N ermöglicht die präzise Positionierung auch großer Ventile. Mit einem maximalen Hub von 80 mm deckt der Stellantrieb einen breiten Bereich an Ventilbewegungen ab. Die Stellzeit beträgt 2 Sekunden pro Millimeter Hub, was eine zügige Reaktion auf Steuersignale ermöglicht. Er ist besonders für den Einsatz in Fernwärme- und Heizungsanlagen konzipiert, wo hohe Stellkräfte und präzise Regelung erforderlich sind.

Wie erfolgt die Steuerung und Signalübertragung?

Der AME855 unterstützt verschiedene Eingangssignale: 0(4) bis 20 mA, 0(2) bis 10 V DC sowie eine 3-Punkt-Steuerung. Das Ausgangssignal kann unabhängig vom Eingangssignal entweder 0 bis 20 mA oder 0 bis 10 V DC betragen. Die Ein- und Ausgangssignale sind galvanisch getrennt, was Störungen minimiert. Zusätzlich verfügt der Antrieb über potentialfreie Endlagenschalter zur sicheren Positionsüberwachung.

Welche mechanischen Eigenschaften und Schutzmerkmale zeichnen das Gerät aus?

Der Stellantrieb AME855 hat eine Bauhöhe von 440, eine Baulänge von 410 und eine Bautiefe von 910. Das Gehäuse besteht aus robustem Kunststoff. Die Umgebungstemperatur für den Betrieb liegt zwischen minus 10 und plus 50 Grad Celsius. Eine mechanische Handverstellung ist integriert, und die Schlaglänge ist selbsteinstellbar, was eine einfache Anpassung an verschiedene Ventiltypen ermöglicht. Die Schutzart IP54 nach EN 60529 schützt das Gerät gegen Staub und Spritzwasser, während die Schutzklasse II eine sichere elektrische Isolation ermöglicht. Ein mechanischer Standanzeiger ist ebenfalls vorhanden.

Technische Daten

• Stellkraft: 15000 N
• Hub: max. 80 mm
• Versorgungsspannung: 24 V AC
• Leistungsaufnahme: 50 VA
• Schutzart: IP54 nach EN 60529
• Schutzklasse: II
• Stellzeit: 2 s/mm
• Umgebungstemperatur: -10 bis +50 °C
• Eingangssignal: 0(4)-20 mA, 0(2)-10 V DC, 3-Punkt
• Ausgangssignal: 0-20 mA oder 0-10 V DC

Der Danfoss elektrische Stellantrieb AME855 bietet eine zuverlässige und präzise Ventilsteuerung für Anwendungen im Bereich DN200 bis DN300. Mit seiner hohen Stellkraft von 15000 N, dem maximalen Hub von 80 mm und der flexiblen Signalverarbeitung (0(2)-10V, 0(4)-20mA, 3-Punkt) ist er eine leistungsstarke Komponente für Heizungs- und Fernwärmesysteme. Die robuste Bauweise mit Schutzart IP54 und die umfangreichen Schutzfunktionen tragen zur Betriebssicherheit bei.
