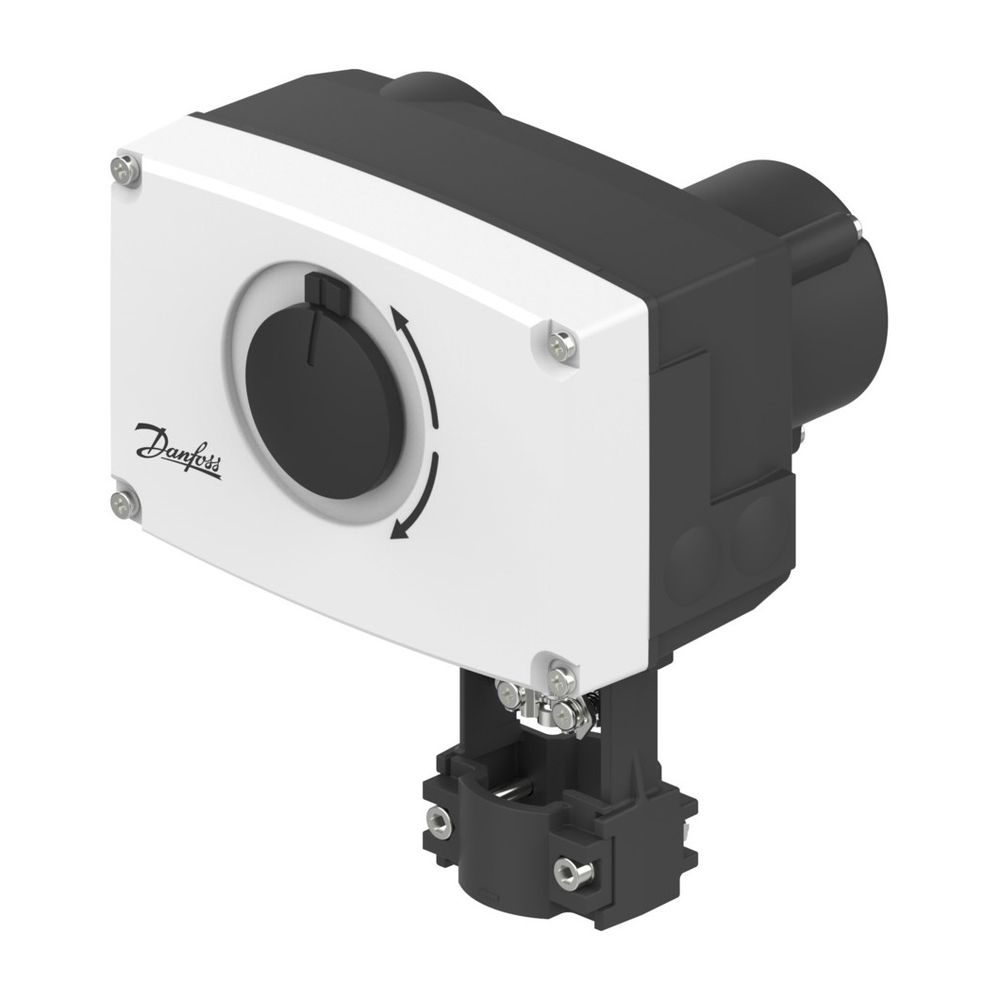

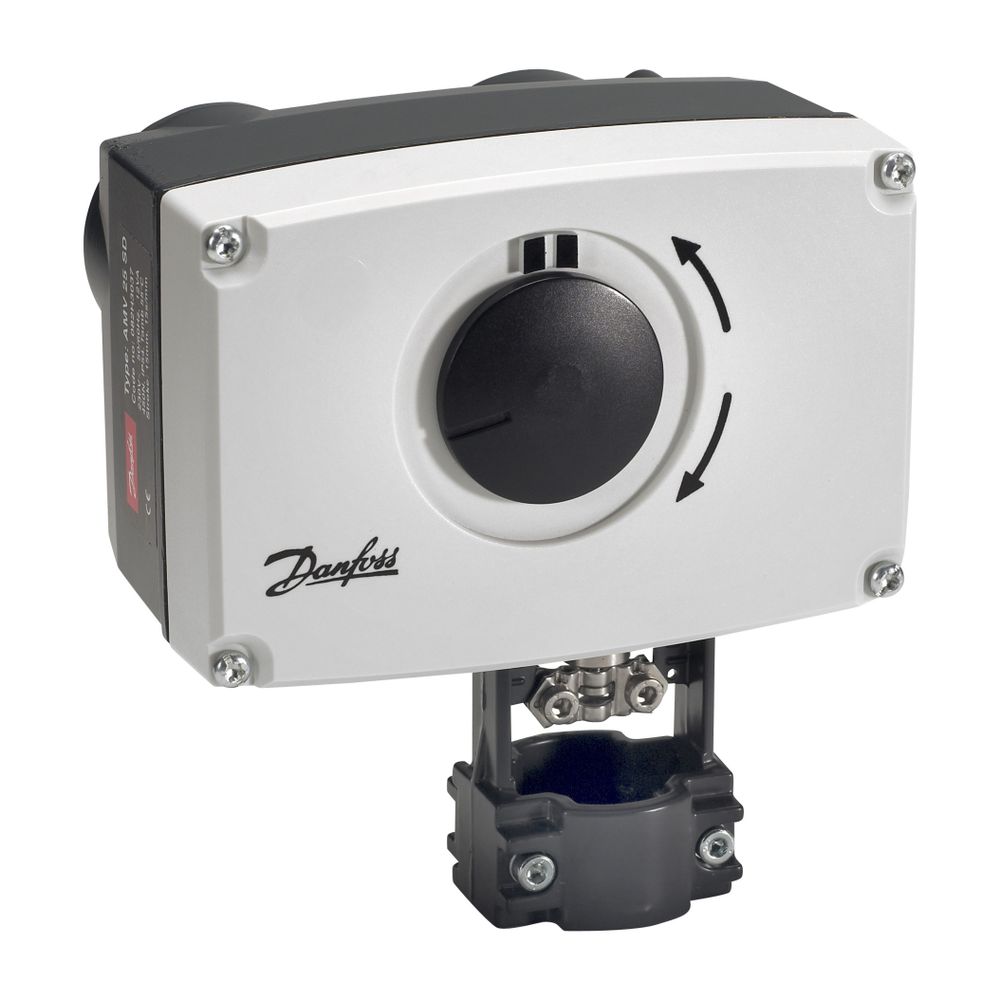

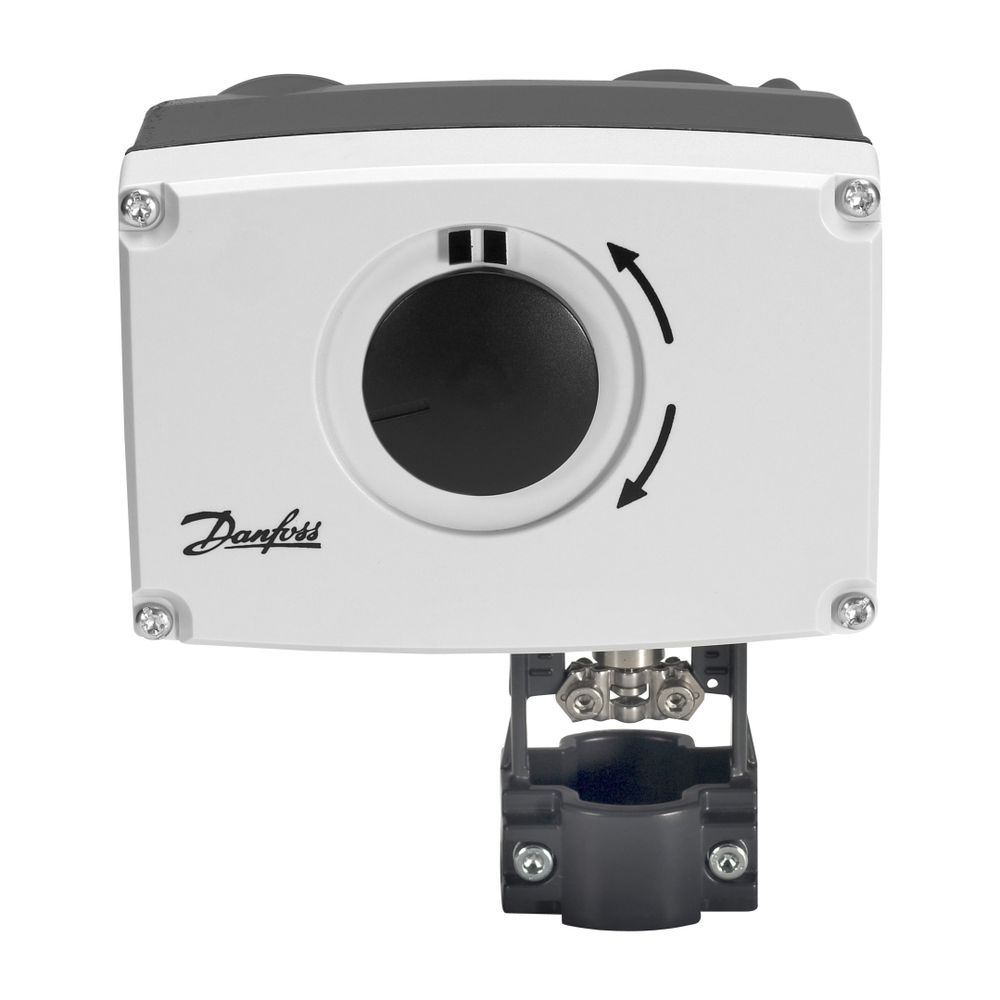

Danfoss elektrischer Stellantrieb AMV 438SU 3 Punkt, 24VAC, mit Sicherheitsfunktion

Der elektrische Stellantrieb AMV 438SU von Danfoss ist eine zuverlässige Lösung für die präzise Regelung von Ventilen in Heizungs-, Lüftungs- und Klimaanlagen, insbesondere in Fernwärmeanwendungen. Dieser 3-Punkt-Stellantrieb arbeitet mit einer Versorgungsspannung von 24 VAC und verfügt über eine integrierte Sicherheitsfunktion, die bei Ausfall aktiviert wird. Mit einer Stellkraft von 450 N und einem Hub von maximal 15 mm ist er für verschiedene Anwendungen geeignet und kann ohne Spezialwerkzeug montiert werden. Er ist passend für die Danfoss Ventilserien VRG, VRB, VL (DN15-50) und VF (DN15-50).

Welche Funktionen bietet der Stellantrieb?

Der Danfoss AMV 438SU zeichnet sich durch seine Sicherheitsfunktion aus, bei der die Antriebsstange einfahrend agiert. Das 3-Punkt-Schritt-Eingangssignal ermöglicht eine präzise Steuerung. Eine Handverstellung ist integriert, um manuelle Anpassungen vornehmen zu können. Zudem sorgt eine kraftabhängige Abschaltung in den Endlagen für einen effektiven Überlastungsschutz des Stellantriebs, was die Lebensdauer des Geräts erhöht.

Für welche Ventile ist der Stellantrieb geeignet?

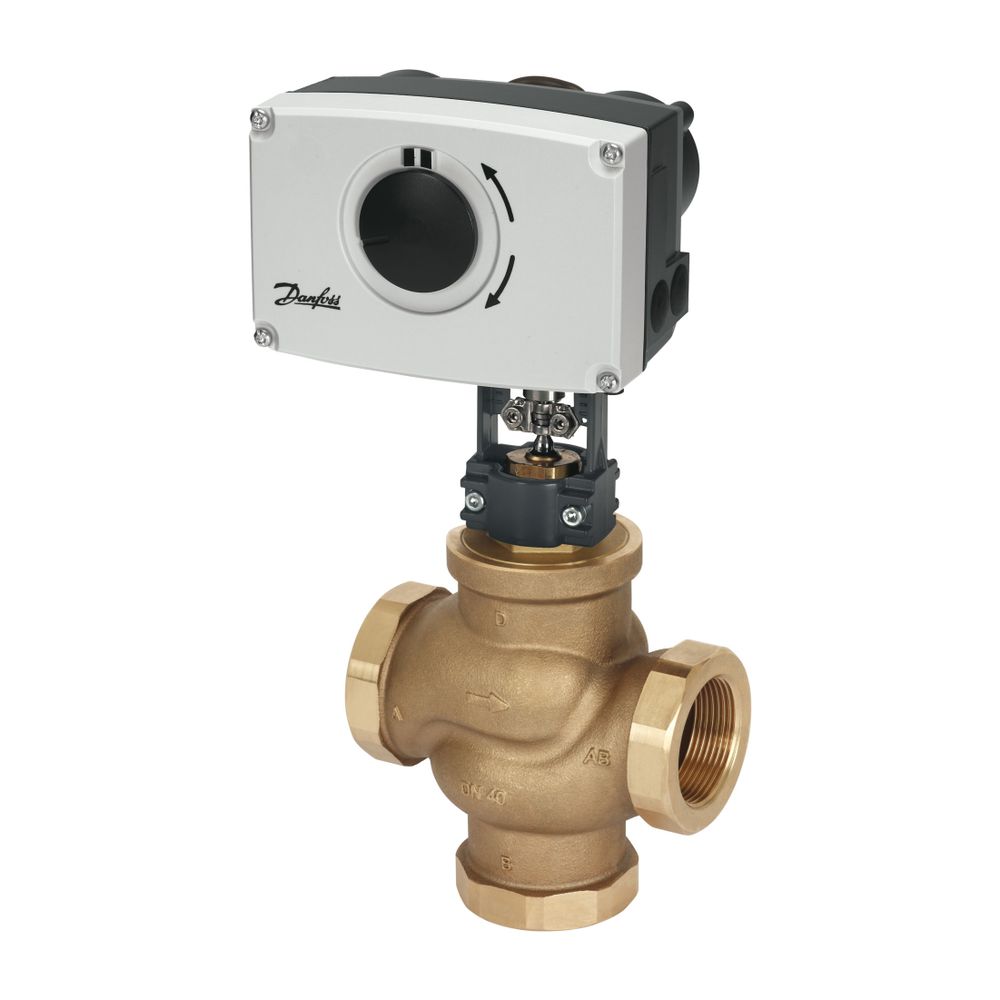

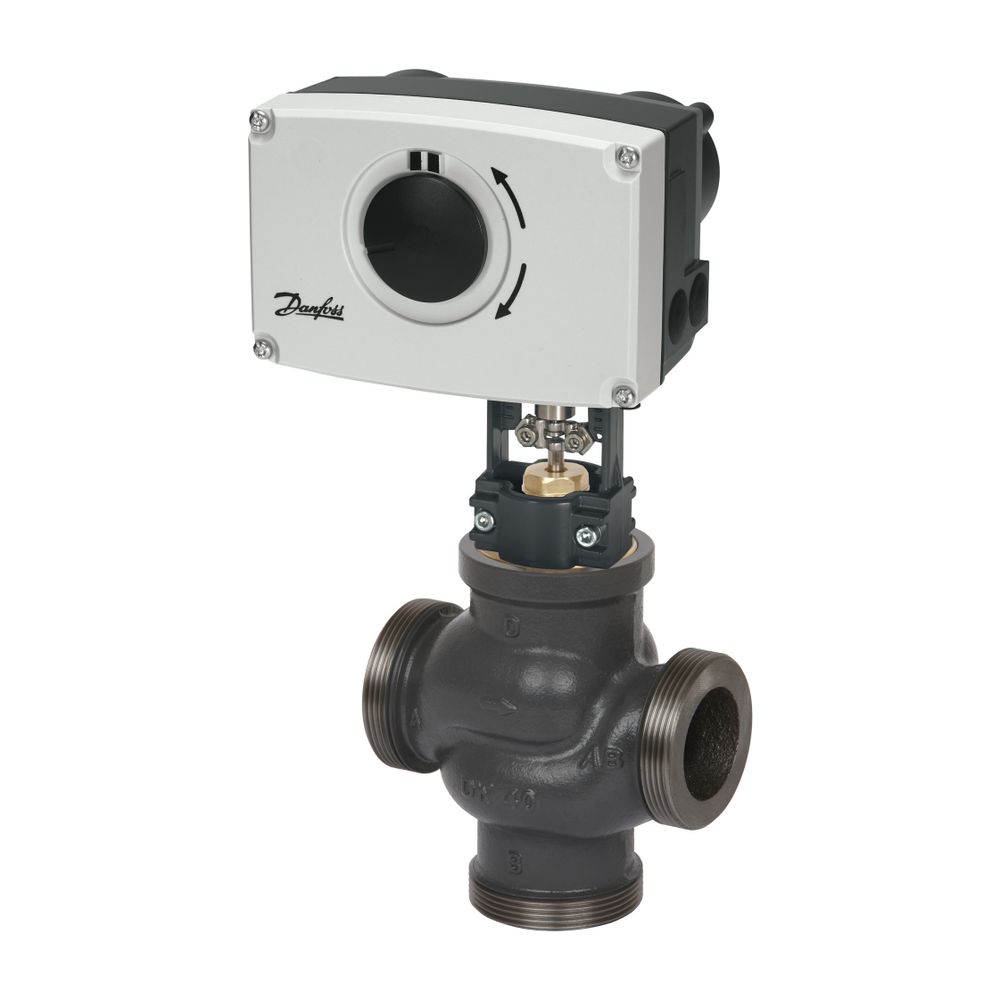

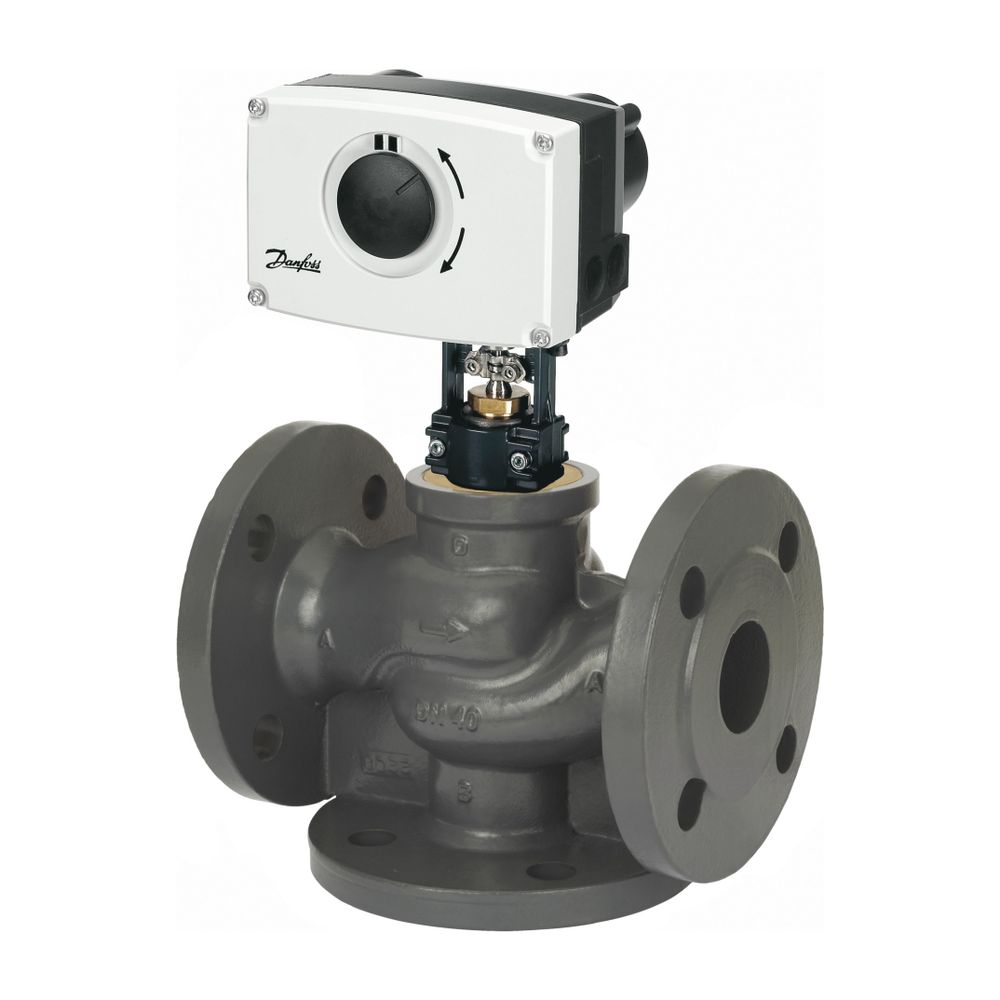

Dieser elektrische Stellantrieb ist speziell für die Danfoss Ventilserien VRG, VRB, VL (DN15-50) und VF (DN15-50) konzipiert. Ein passender Adapter (065Z0311) ist im Lieferumfang enthalten, um die Kompatibilität mit neuen Ventilserien ab dem Baujahr 2009 sicherzustellen. Dies ermöglicht eine flexible Einsatzmöglichkeit in bestehenden und neuen Anlagen.

Welche technischen Merkmale zeichnen den Stellantrieb aus?

Der Danfoss Stellantrieb AMV 438SU arbeitet mit einer Versorgungsspannung von 24 VAC bei einer Frequenz von 50/60 Hz und einer Leistungsaufnahme von 12 VA. Die Stellzeit beträgt 15 s/mm, was eine schnelle Reaktion auf Steuersignale ermöglicht. Er ist für eine Umgebungstemperatur von 0 bis 55 °C ausgelegt und bietet eine Schutzart von IP54 nach EN 60529, was ihn vor Staub und Spritzwasser schützt.

Welche optionalen Erweiterungen sind verfügbar?

Für eine erweiterte Funktionalität kann der Stellantrieb mit verschiedenen optionalen Komponenten ausgestattet werden. Dazu gehören Zusatzschaltkontakte, die zusätzliche Steuerungsoptionen bieten, ein Potentiometer zur Rückmeldung der aktuellen Position sowie eine Kegelstangenheizung für den Einsatz unter spezifischen Umgebungsbedingungen.

Technische Daten

• Versorgungsspannung: 24 VAC
• Leistungsaufnahme: 12 VA
• Stellzeit: 15 s/mm
• Stellkraft: 450 N
• Hub: max. 15 mm
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP54
• Bauhöhe: 135
• Baulänge: 190
• Bautiefe: 190

Der Danfoss elektrischer Stellantrieb AMV 438SU bietet eine zuverlässige und präzise Regelung für eine Vielzahl von Danfoss Ventilen. Mit seiner Sicherheitsfunktion, der Stellkraft von 450 N und der Schutzart IP54 ist er eine robuste Komponente für anspruchsvolle Anwendungen. Die 24 VAC 3-Punkt-Steuerung und die Möglichkeit zur Handverstellung unterstreichen die Flexibilität und Benutzerfreundlichkeit dieses Stellantriebs.

Lieferumfang

• 1x Danfoss elektrischer Stellantrieb AMV 438SU
• 1x Adapter (065Z0311) für neue Ventilserien VRB/VRG/VL/VF (ab Baujahr 2009)
