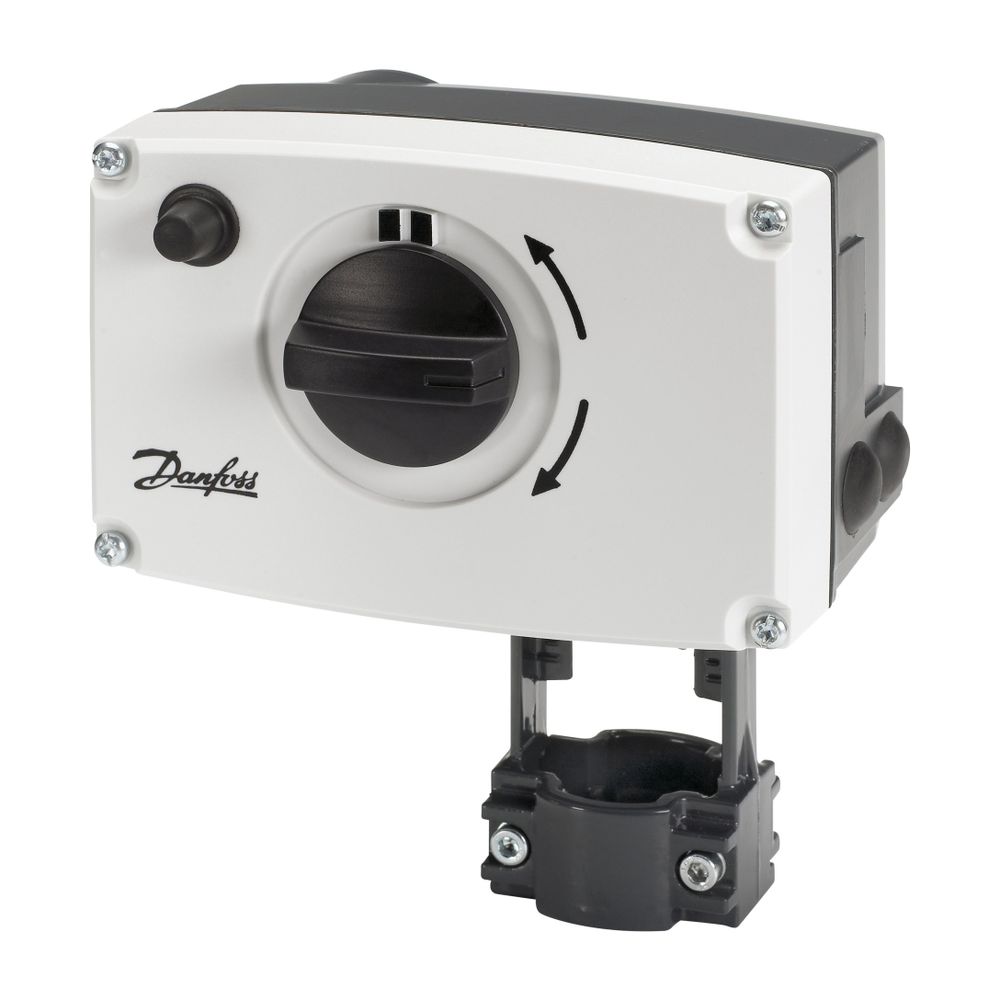

Danfoss elektrischer Stellantrieb AMV35 3 Punkt, Schritt, 230VAC, 3s/mm

Der elektrische Stellantrieb AMV35 von Danfoss ist für die präzise Steuerung von Ventilen mit einem 3-Punkt-Schrittsignal konzipiert. Er arbeitet mit einer Versorgungsspannung von 230 VAC bei 50/60 Hz und zeichnet sich durch eine schnelle Stellzeit von 3 s/mm sowie eine Stellkraft von 600 N aus. Dieser Stellantrieb ist ideal für die Kombination mit Danfoss VRB-, VRG-, VF- und VL-Ventilen (bis DN 50, ggf. mit Adapter) sowie VFS-2-Ventilen bis DN 50.

Welche Ventile sind mit dem AMV35 kompatibel?

Der Danfoss Stellantrieb AMV35 ist speziell für die Kombination mit den Ventilserien VRB, VRG, VF und VL vorgesehen. Für VF- und VL-Ventile bis DN 50 kann ein zusätzlicher Adapter (Bestell-Nr. 065Z0311) erforderlich sein, der nicht im Lieferumfang enthalten ist. Auch VFS-2-Ventile bis DN 50 sind mit diesem Stellantrieb kompatibel, was eine flexible Integration in verschiedene Heizungs- und Klimasysteme ermöglicht.

Welche intelligenten Funktionen bietet der Stellantrieb?

Eine fortschrittliche Konstruktion ermöglicht eine lastabhängige Abschaltung, die den Stellantrieb und die Ventile vor Überlast schützt. Der AMV35 passt den Ventilhub automatisch an die Ventilendlagen an, was die Inbetriebnahmezeit erheblich verkürzt. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar, was eine präzise Überwachung der Ventilposition ermöglicht.

Welche Erweiterungen und Schutzmerkmale sind verfügbar?

Optional sind Zusatzschalter, ein Rückführpotentiometer und eine Kegelstangenheizung erhältlich, um die Funktionalität des Stellantriebs zu erweitern. Der Stellantrieb ist leicht und robust gebaut und verfügt über eine Handverstellung. Mit der Schutzart IP54 nach EN 60529 ist er gegen Staub und Spritzwasser geschützt und für Umgebungstemperaturen von 0 bis 55 °C geeignet.

Technische Daten

• Nennspannung: 230 VAC, 50 Hz/60 Hz
• Regeleingangssignal: 3-Punkt
• Stellkraft: 600 N
• Ventilhub: 15 mm
• Stellzeit: 3 s/mm
• Max. Medientemperatur: 150 °C (bezogen auf das Ventil)
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP54 nach EN 60529
• Leistungsaufnahme: 12 VA
• Bauhöhe: 115 mm

Der Danfoss elektrische Stellantrieb AMV35 bietet eine zuverlässige und präzise Lösung für die Ventilsteuerung in verschiedenen Anlagen. Mit einer Stellkraft von 600 N, einer schnellen Stellzeit von 3 s/mm und der automatischen Hubanpassung sorgt er für effiziente und sichere Regelprozesse. Die robuste Bauweise und die Schutzart IP54 unterstreichen seine Eignung für anspruchsvolle Umgebungen.
