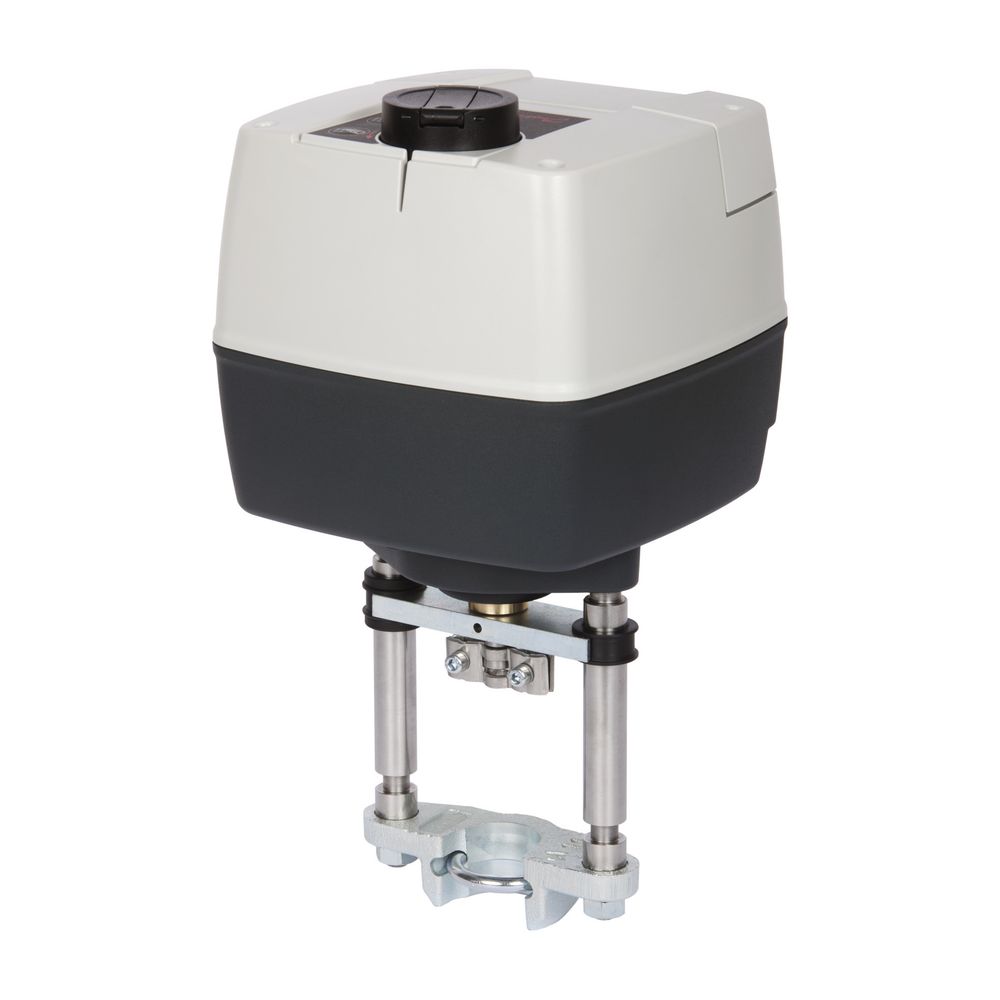

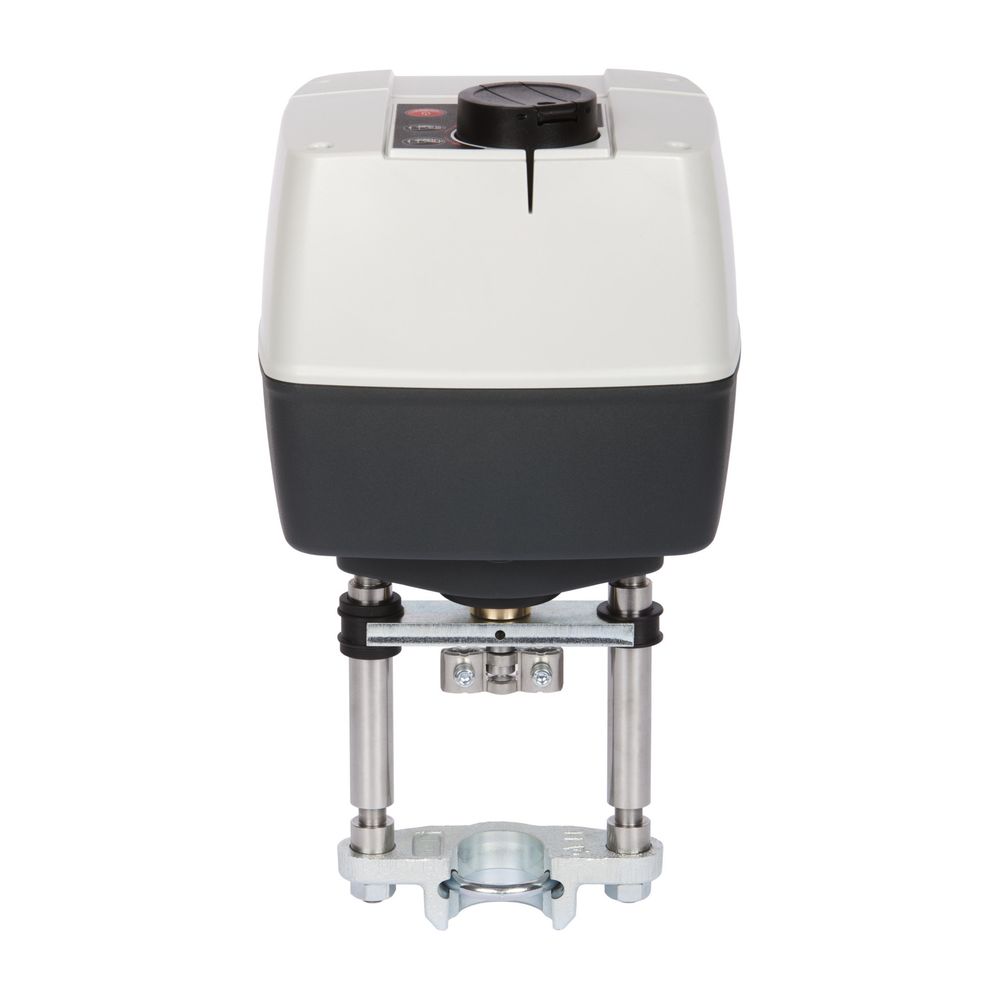

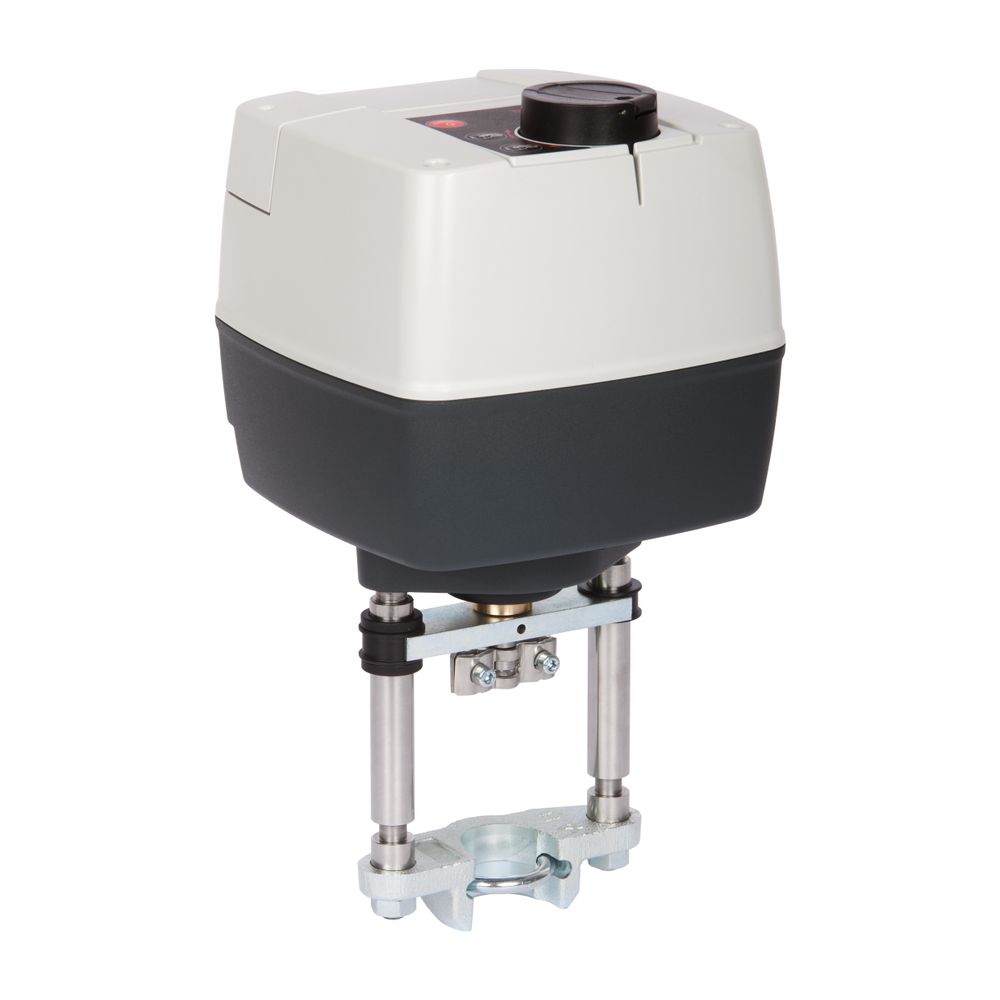

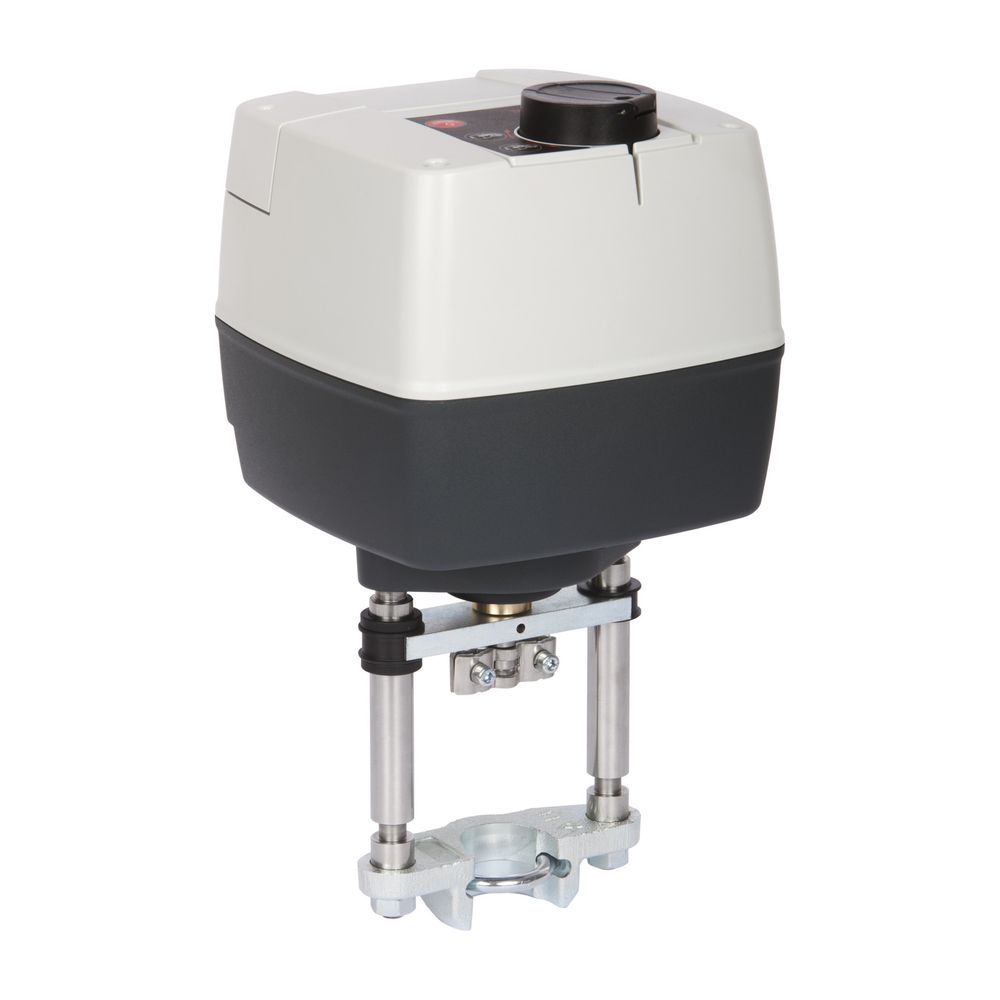

Danfoss elektrischer Stellantrieb AME655 24V 24V, 2000N, 3 Punkt, stetig, ohne Sicherheitsfunktion

Der Danfoss elektrischer Stellantrieb AME655 ist eine robuste Lösung für die präzise Ventilsteuerung in Heizungs-, Klima- und Lüftungsanlagen. Mit einer Stellkraft von 2000 N und einer Versorgungsspannung von 24 VAC/VDC eignet sich dieses Modell für Ventile von DN 15 bis DN 250, einschließlich der Serien AFQM, VFG(S)2, VFU2, VFM2 und VF2/3 (ab DN100). Der Stellantrieb unterstützt sowohl 3-Punkt- als auch stetige Steuersignale und bietet eine maximale Hublänge von 50 mm. Eine Besonderheit ist die Ausführung ohne Sicherheitsfunktion, was bei spezifischen Anwendungsanforderungen berücksichtigt werden sollte.

Für welche Ventile ist der Danfoss AME655 geeignet?

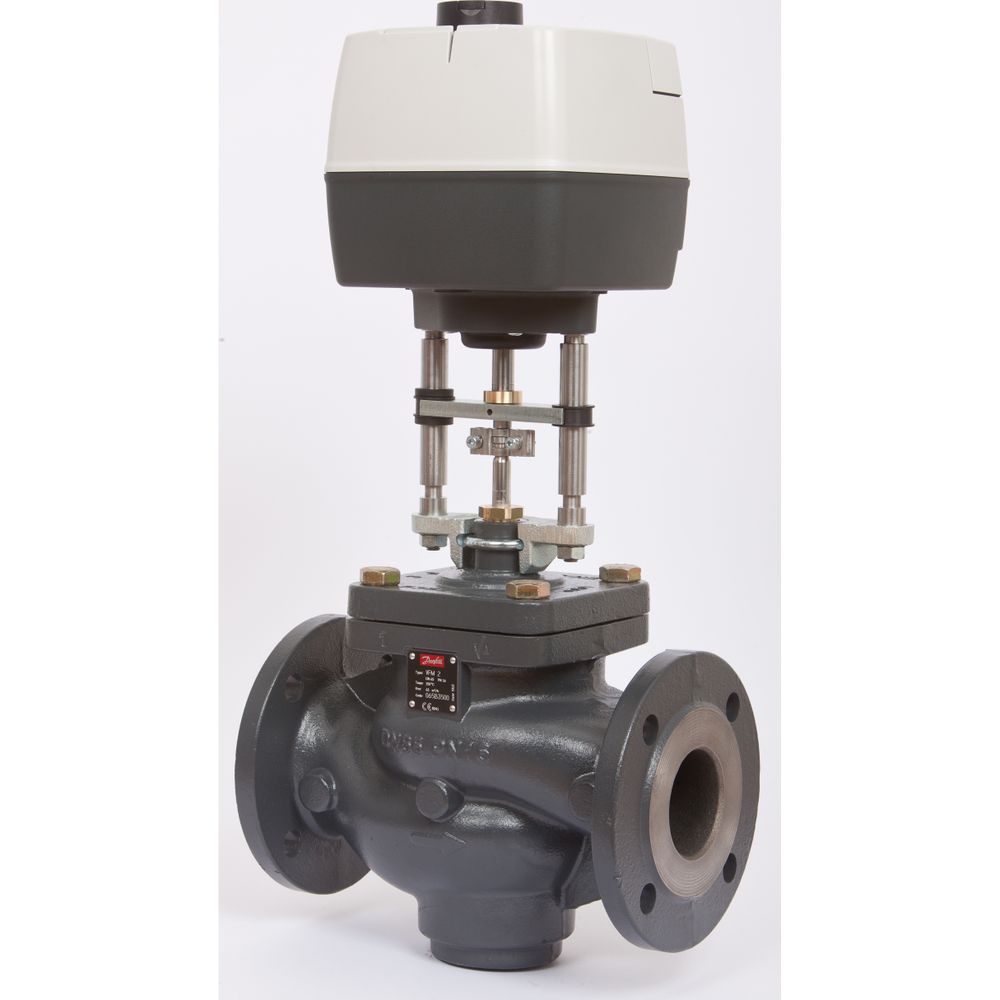

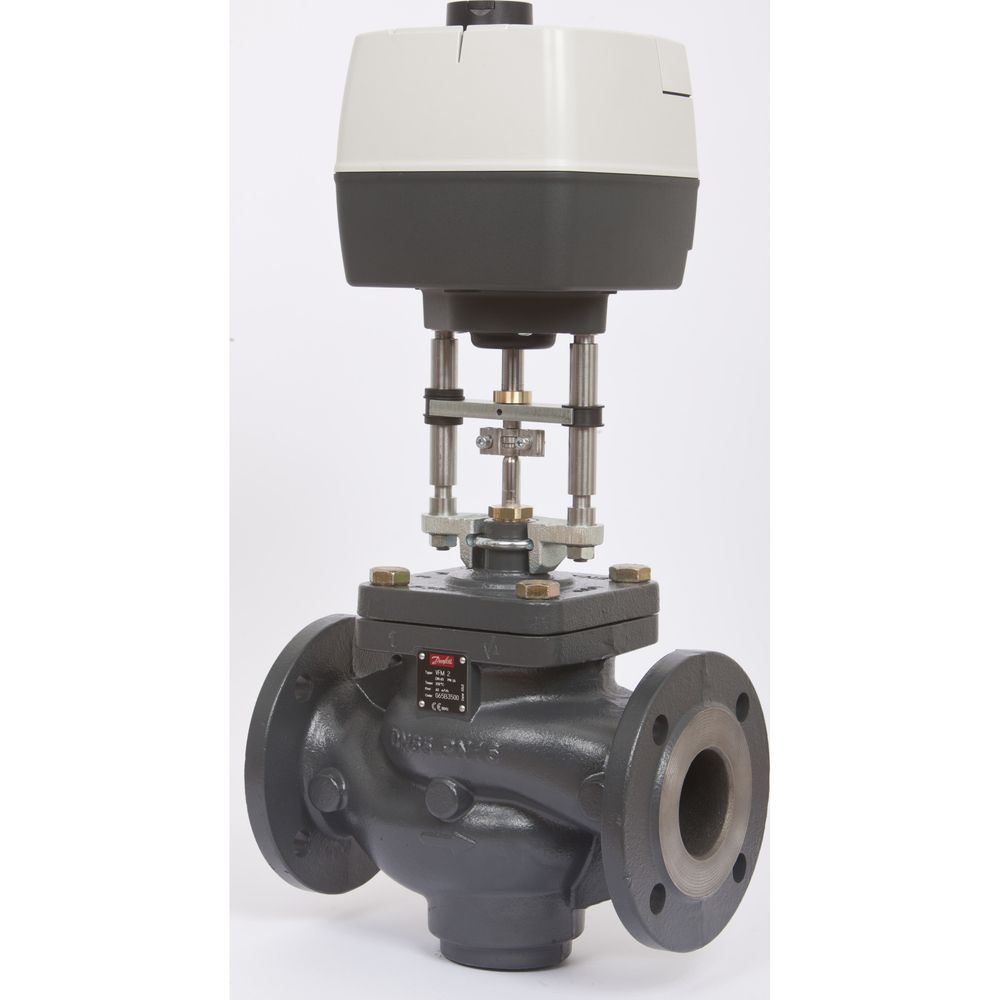

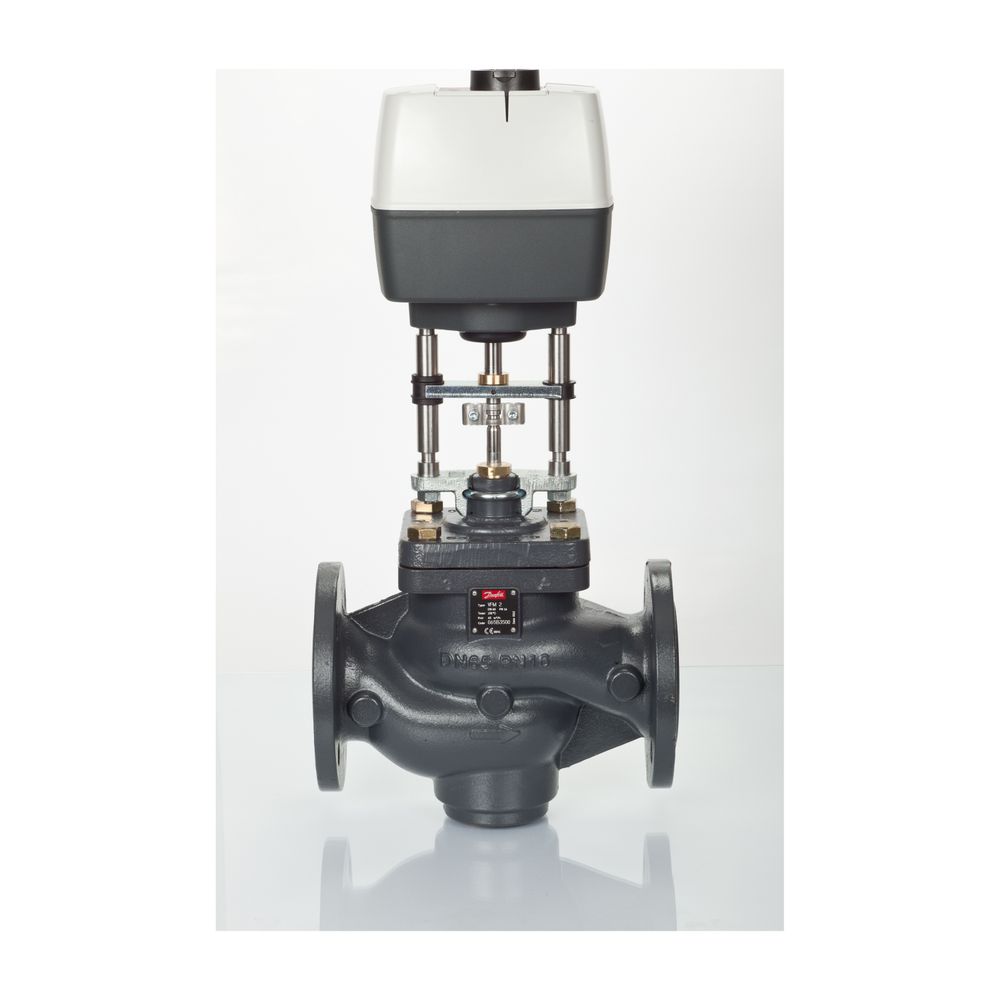

Der AME655 ist kompatibel mit einer Vielzahl von Ventilserien, darunter AFQM, VFG(S)2, VFU2, VFM2 und VF2/3 (ab DN100), und deckt einen Nennweitenbereich von DN 15 bis DN 250 ab. Er ist speziell für den Einsatz in Fernwärmeanlagen konzipiert und ermöglicht eine präzise und zuverlässige Regelung von Ventilen. Die flexible Einbaulage erleichtert die Integration in bestehende Systeme.

Wie erfolgt die Steuerung und Signalübertragung?

Der Stellantrieb AME655 ermöglicht eine flexible Ansteuerung über verschiedene Eingangssignale. Es können sowohl 0(4)-20 mA als auch 0(2)-10 V DC Signale verarbeitet werden, zusätzlich zur 3-Punkt-Steuerung. Die Ein- und Ausgangssignale sind galvanisch getrennt, was die Betriebssicherheit erhöht. Für die Zustandsmeldung stehen Ausgangssignale von 0(4)-20 mA oder 0(2)-10 V DC zur Verfügung, die unabhängig vom Eingangssignal arbeiten. Die Stellzeit ist wählbar zwischen 2 oder 6 Sekunden pro Millimeter, was eine Anpassung an unterschiedliche Regelgeschwindigkeiten ermöglicht. Der Stellantrieb ist mit potentialbehafteten Endlagenschaltern ausgestattet, die als Wegeschalter nutzbar sind und deren Schaltpunkt wählbar ist.

Welche Schutz- und Anpassungsfunktionen bietet der Stellantrieb?

Der Danfoss AME655 ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Er verfügt über die Schutzart IP54 nach EN 60529, was einen zuverlässigen Betrieb bei Umgebungstemperaturen von 0 bis 55 °C sicherstellt. Ein thermischer Überlastschutz und eine kraftabhängige Endabschaltung schützen das Gerät vor Beschädigungen. Die elektrisch einstellbare Ventilhubbegrenzung und die einstellbare Kennlinienoptimierung erlauben eine feine Abstimmung auf die spezifischen Anforderungen der Anlage. Die Handverstellung ist sowohl elektrisch als auch mechanisch möglich, was die Inbetriebnahme und Wartung erleichtert.

Welche Abmessungen und Materialeigenschaften zeichnen den AME655 aus?

Der Stellantrieb AME655 hat eine Bauhöhe von 203 mm, eine Baulänge von 215 mm und eine Bautiefe von 428 mm. Das Gehäuse besteht aus Kunststoff. Diese kompakte Bauweise ermöglicht eine flexible Installation.

Technische Daten

• Versorgungsspannung: 24 VAC/VDC
• Leistungsaufnahme: 12 VA
• Stellkraft: 2000 N
• Maximaler Hub: 50 mm
• Schutzart: IP54 nach EN 60529
• Umgebungstemperatur: 0 bis 55 °C
• Eingangssignal: 0(4)-20 mA oder 0(2)-10 V DC und 3-Punkt
• Ausgangssignal: 0(4)-20 mA oder 0(2)-10 V DC
• Stellzeit: 2 oder 6 s/mm wählbar
• Werkstoff des Gehäuses: Kunststoff

Der Danfoss elektrischer Stellantrieb AME655 bietet eine zuverlässige und anpassungsfähige Lösung für die Ventilsteuerung in komplexen SHK-Systemen. Mit seiner hohen Stellkraft von 2000 N, der flexiblen Signalverarbeitung und der robusten Bauweise ist er eine effiziente Wahl für eine Vielzahl von Anwendungen, insbesondere dort, wo eine Ausführung ohne Sicherheitsfunktion gefordert ist. Die Möglichkeit zur Handverstellung und die einstellbaren Parameter tragen zur einfachen Integration und Wartung bei.
