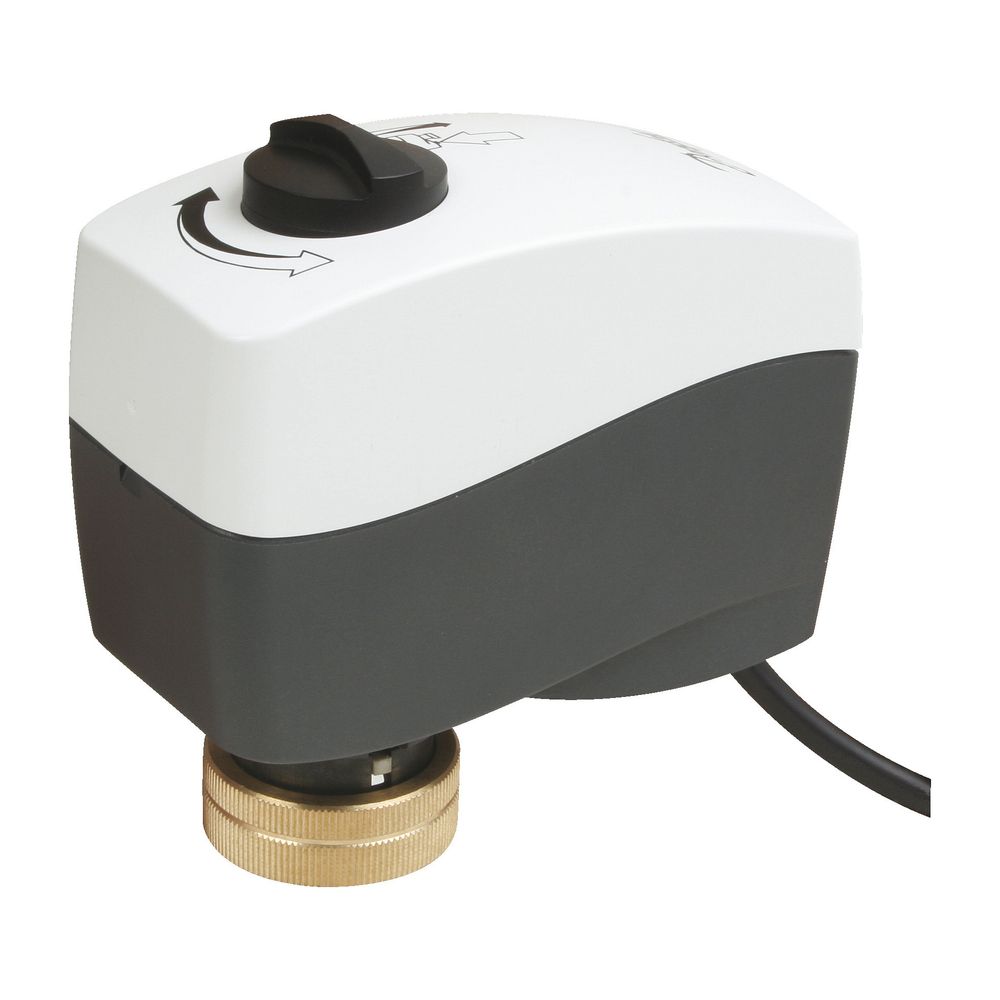

Danfoss elektrischer Stellantrieb AME140H 0-10V, 4-20mA, 12s/mm, ohne Sicherheitsfunktion

Der Danfoss elektrische Stellantrieb Typ AME140H ist für die präzise Regelung von Ventilen der Serie AHQM mit Nennweiten von DN 15 bis DN 32 konzipiert. Er arbeitet mit einer Versorgungsspannung von 24 Vac und bietet eine Stellgeschwindigkeit von 12 Sekunden pro Millimeter. Mit einer Stellkraft von 200 N und einem maximalen Hub von 5,5 mm eignet sich dieser Stellantrieb für Anwendungen, die eine zuverlässige und anpassungsfähige Ventilsteuerung erfordern. Er ist ohne Sicherheitsfunktion ausgeführt und verfügt über die Schutzart IP42.

Wie lässt sich der Stellantrieb AME140H steuern?

Der elektrische Stellantrieb AME140H akzeptiert vielseitige Eingangssignale, darunter 3-Punkt-Schritt sowie analoge Stellsignale von 2(0) bis 10V oder 4(0) bis 20mA. Eine Zustandsmeldung kann ebenfalls über ein 0-10V Signal ausgegeben werden. Die Arbeitsbereiche des Stellantriebs sind einstellbar, was eine flexible Anpassung an unterschiedliche Regelungsanforderungen ermöglicht.

Welche Leistungsmerkmale bietet der Danfoss AME140H?

Der Stellantrieb AME140H zeichnet sich durch eine Stellkraft von 200 N und eine Stellgeschwindigkeit von 12 s/mm aus, was eine präzise und zügige Ventilpositionierung sicherstellt. Der maximale Hub beträgt 5,5 mm. Für manuelle Eingriffe ist eine mechanische Handverstellung außen am Gerät vorhanden. Ein mechanischer Standanzeiger zeigt die aktuelle Position des Stellantriebs an, und die Schlaglänge ist selbsteinstellbar.

Welche Bauweise und Schutzmerkmale kennzeichnen den Stellantrieb?

Das Gehäuse des Stellantriebs besteht aus Kunststoff. Mit einer Bauhöhe von 58, einer Baulänge von 120 und einer Bautiefe von 140 ist der Stellantrieb kompakt gebaut. Die Schutzart IP42 bietet Schutz gegen feste Fremdkörper mit einem Durchmesser größer als 1 mm und gegen senkrecht fallendes Tropfwasser. Der Betrieb ist in einem Umgebungstemperaturbereich von 0 bis 50 °C möglich. Eine Sicherheitsfunktion ist bei diesem Modell nicht integriert.

Technische Daten

• Versorgungsspannung: 24 Vac
• Leistungsaufnahme: 8 VA
• Eingangssignal: 3 Punkt-Schritt
• Stellgeschwindigkeit: 12 s/mm
• Stellkraft: 200 N
• Hub max.: 5.5 mm
• Stellsignal: 2(0) bis 10V, 4(0) bis 20mA
• Umgebungstemperatur: 0 - 50 °C
• Schutzart: IP42
• Werkstoff des Gehäuses: Kunststoff

Der Danfoss elektrische Stellantrieb AME140H ist eine zuverlässige und flexible Lösung für die präzise Ventilsteuerung in Heizungs- und Klimaanlagen. Seine Kompatibilität mit AHQM Ventilen, die vielseitigen Ansteuerungsoptionen über 0-10V, 4-20mA oder 3-Punkt-Schritt und die robuste Bauweise mit IP42 Schutzart machen ihn zu einer effizienten Komponente. Mit einer Stellkraft von 200 N und einer Stellgeschwindigkeit von 12 s/mm sichert er eine präzise und schnelle Regelung.
