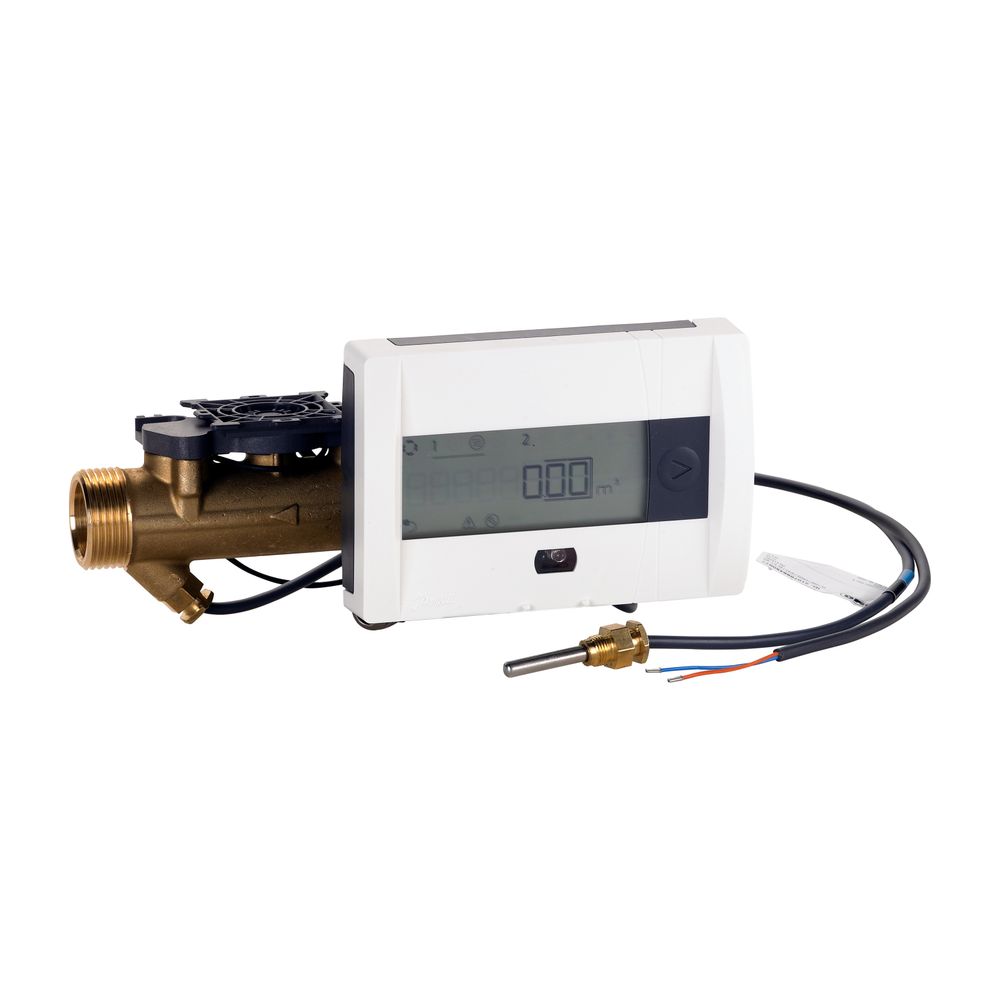

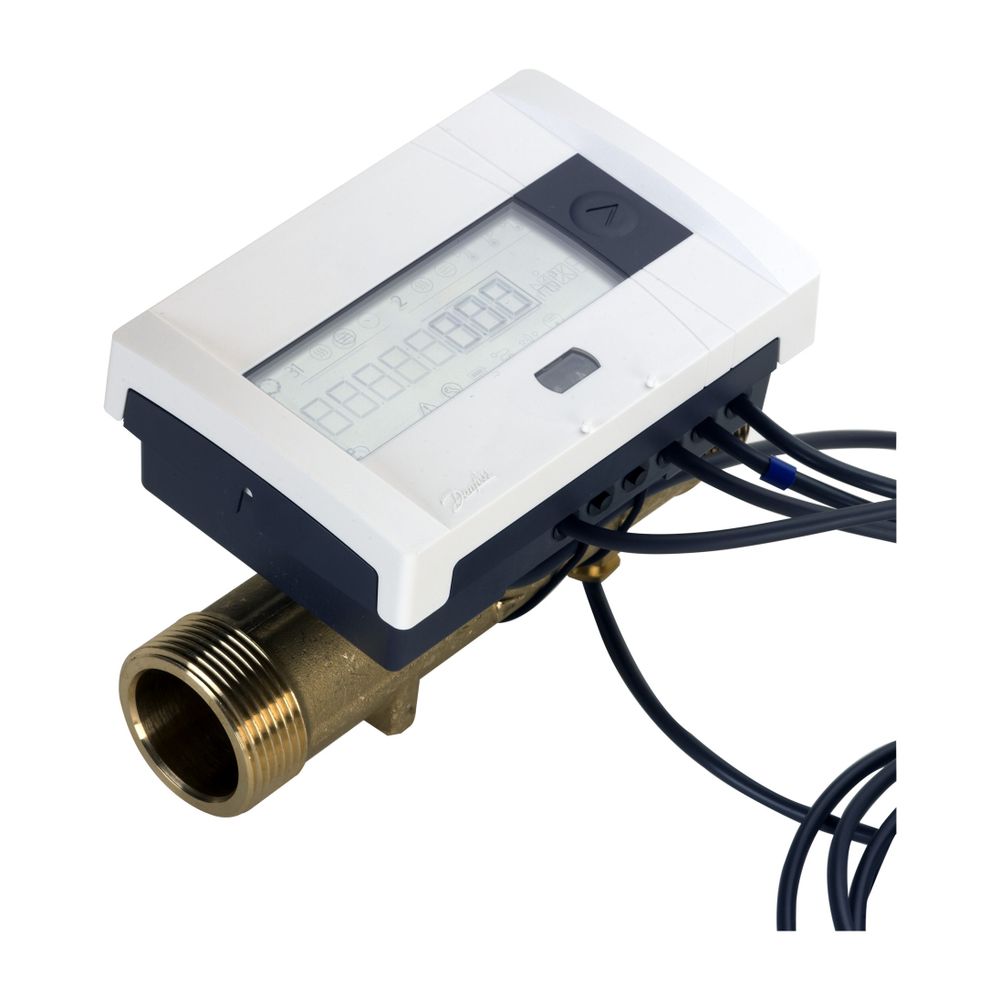

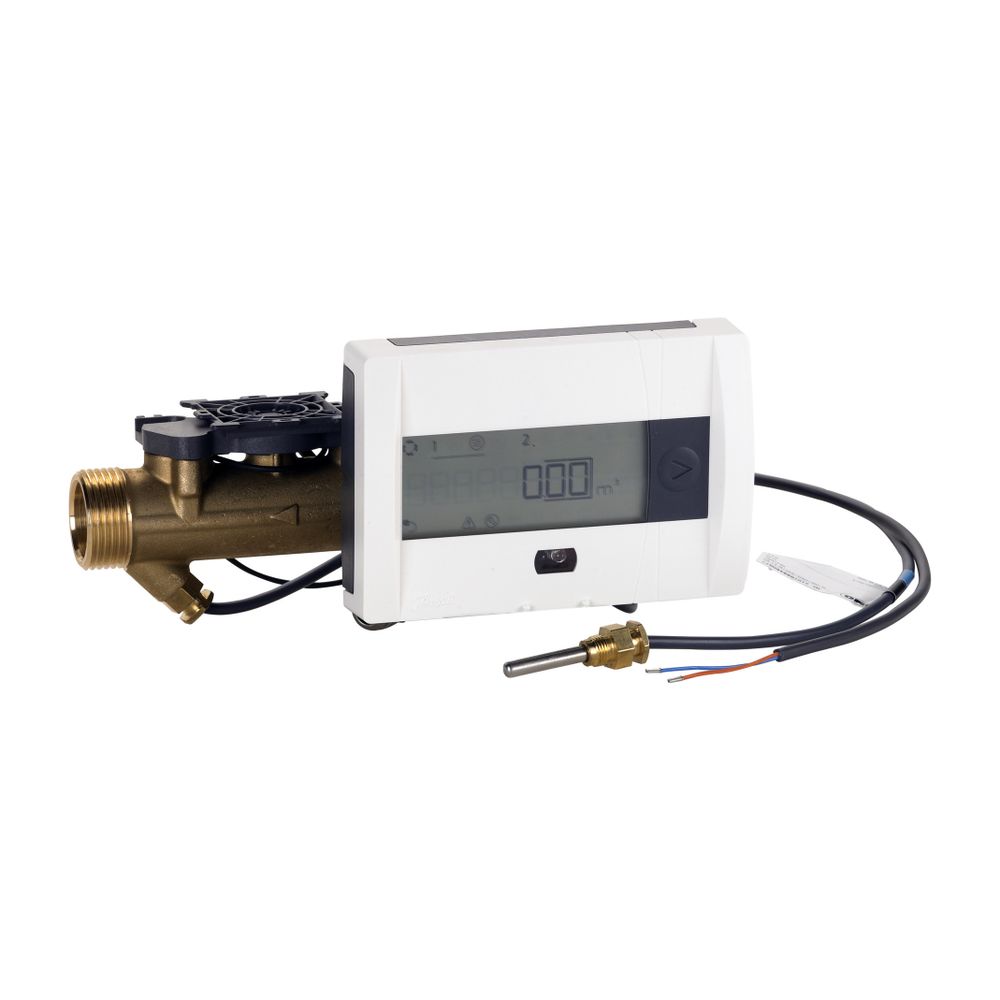

Danfoss SonoSafe10 QP2,5 Wärmezähler, DN 20 RL, PN 16 230V Mbus IP54 10s
Der Danfoss SonoSafe10 Wärmezähler ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen sowie kombinierten Systemen konzipiert wurde. Mit seiner bewährten Ultraschall-Messtechnik und der Möglichkeit zur Fernablesung eignet sich dieses Gerät ideal für die effiziente Abrechnung und Überwachung des Energiebedarfs. Die Ausführung mit DN 20, PN 16 und 230V Spannungsversorgung bietet eine robuste Lösung für vielfältige Installationen.
Welche Funktionen bietet der Danfoss SonoSafe10 Wärmezähler?
Der Danfoss SonoSafe10 dient der genauen Erfassung des Energieverbrauchs. Er ist speziell für die Abrechnung von Heiz- und Kühlanwendungen sowie für kombinierte Systeme ausgelegt. Die Integration in Systeme zur automatischen Messwertablesung (AMR) ist vorgesehen, was eine komfortable Fernablesung ermöglicht.
Wie ist der SonoSafe10 aufgebaut und welche Messtechnik wird verwendet?

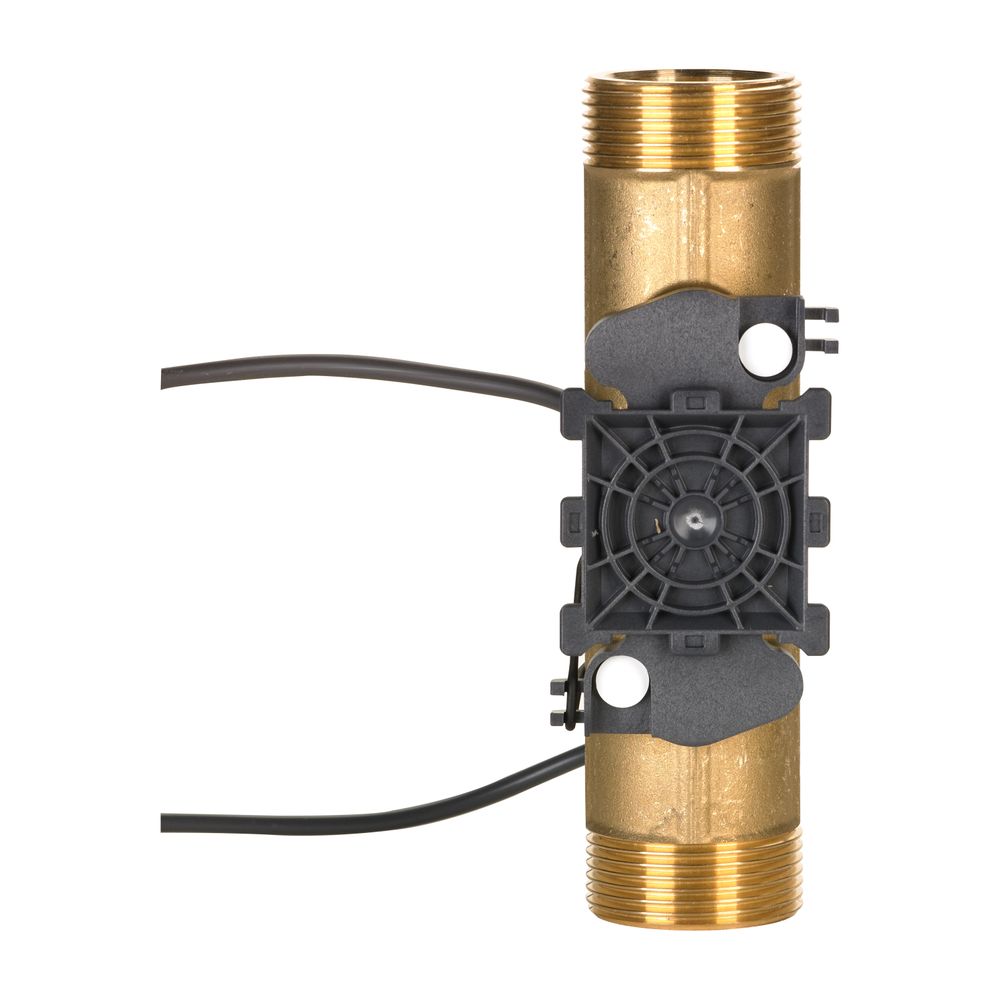

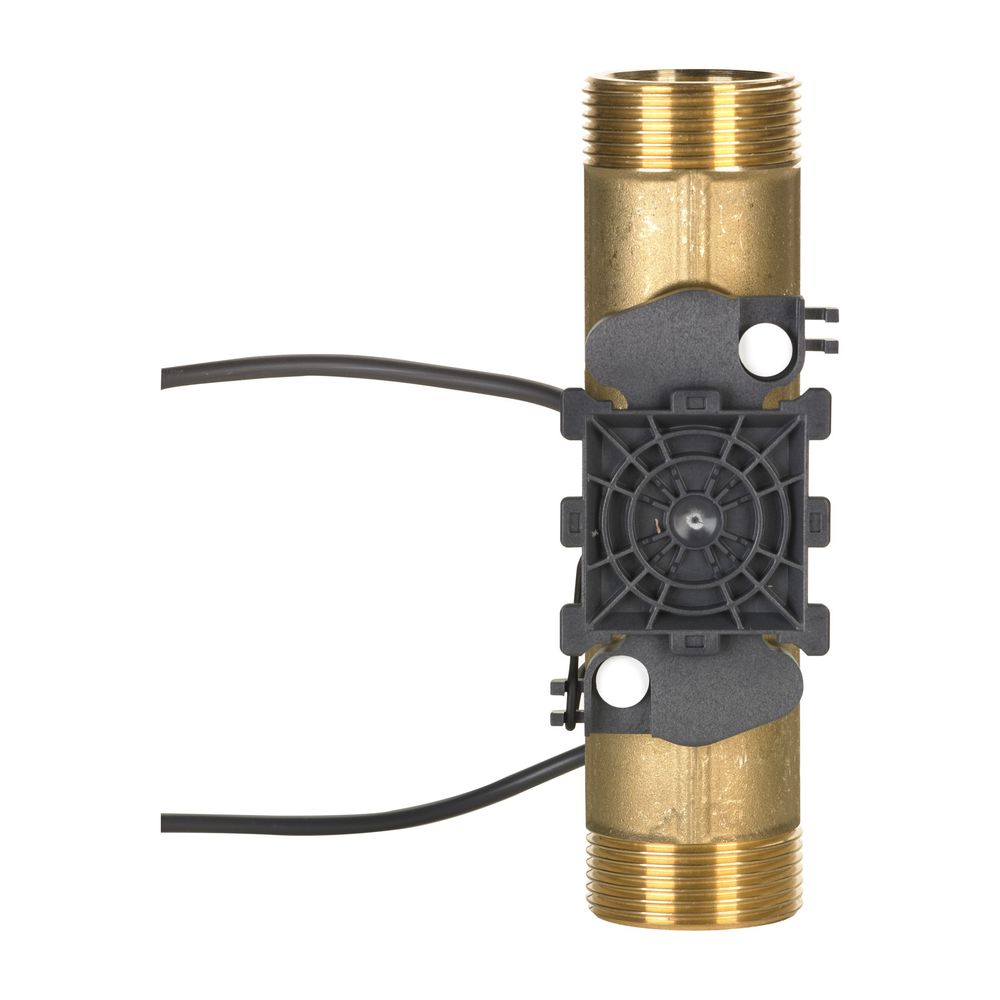

Dieser Energiezähler basiert auf einer langlebigen Ultraschall-Messtechnik. Er besteht aus einem Ultraschall-Durchflusssensor, zwei Pt1000 Temperaturfühlern und einem Rechenwerk. Das Rechenwerk verfügt über integrierte Kreisläufe zur Temperaturmessung, Durchfluss- und Energieberechnung. Eine Beruhigungsstrecke oder spezielle Eintritts-/Austrittsbeschränkungen sind für den Betrieb nicht erforderlich.
Welche Bedienungs- und Kommunikationsmöglichkeiten stehen zur Verfügung?

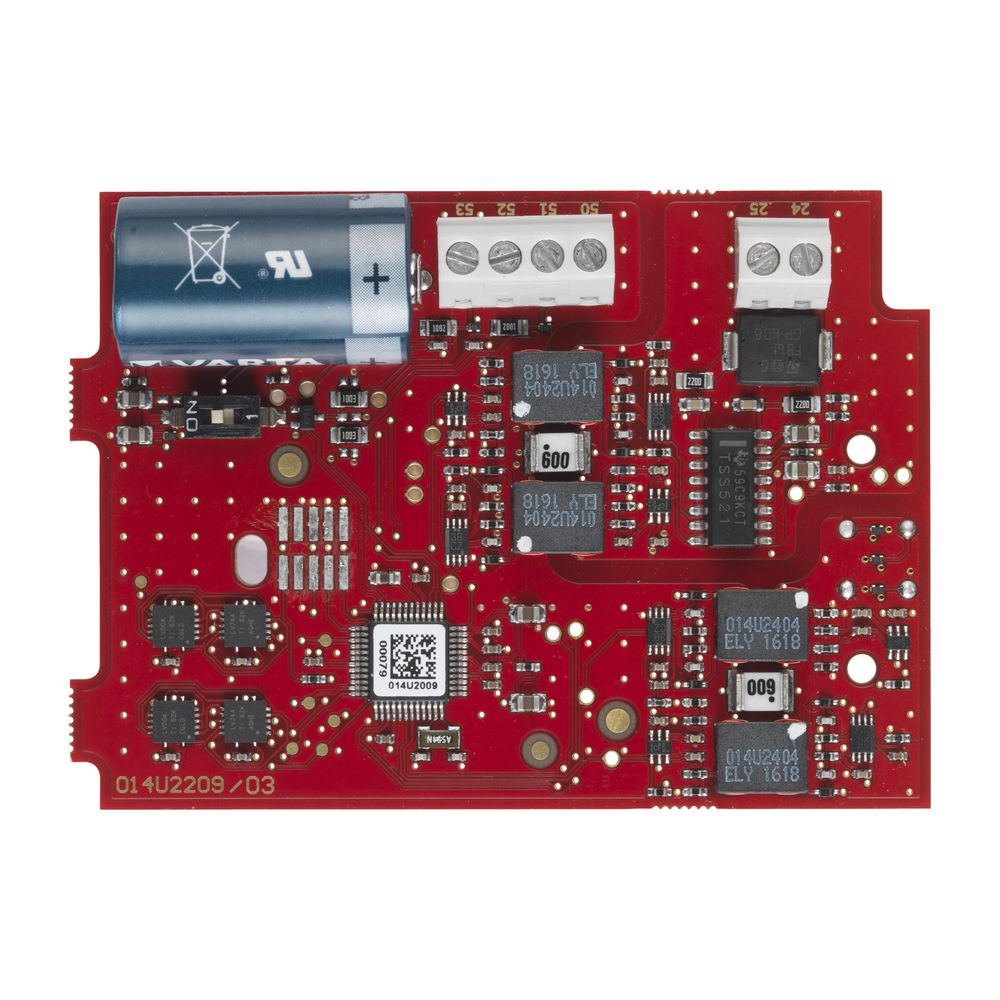

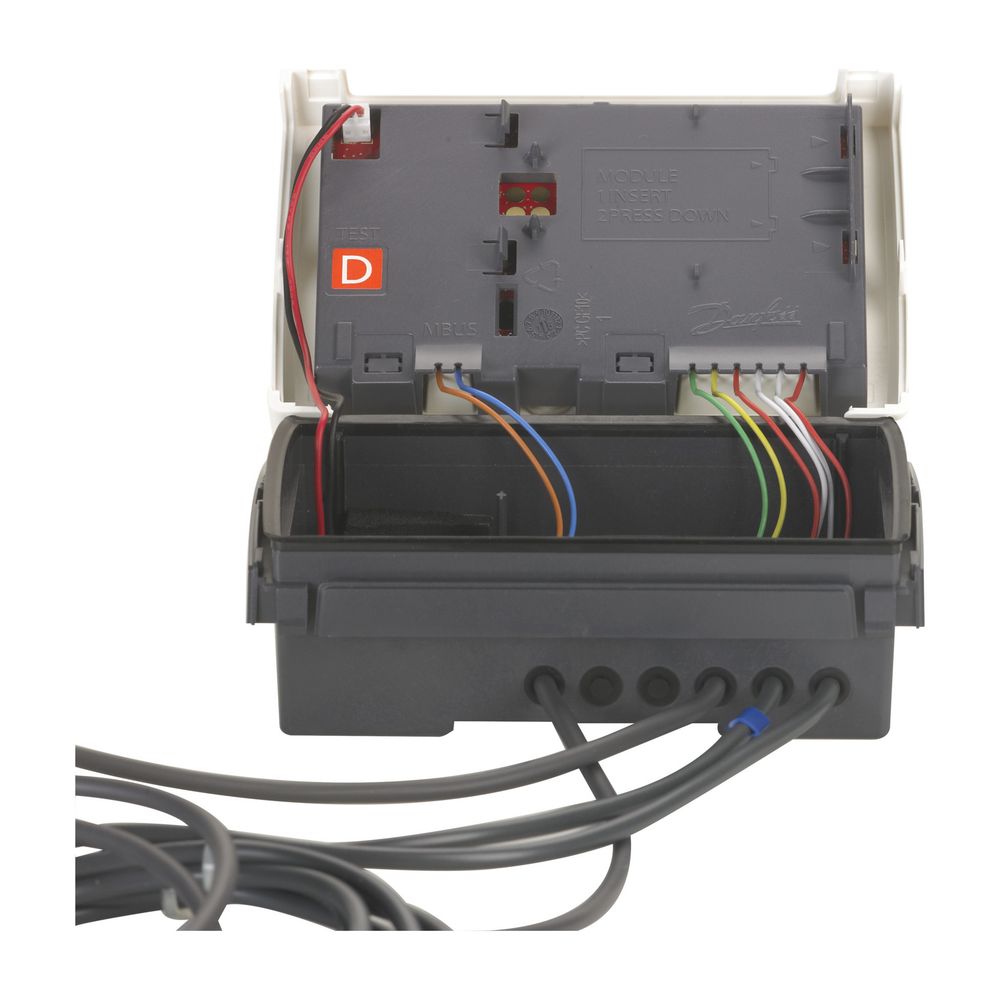

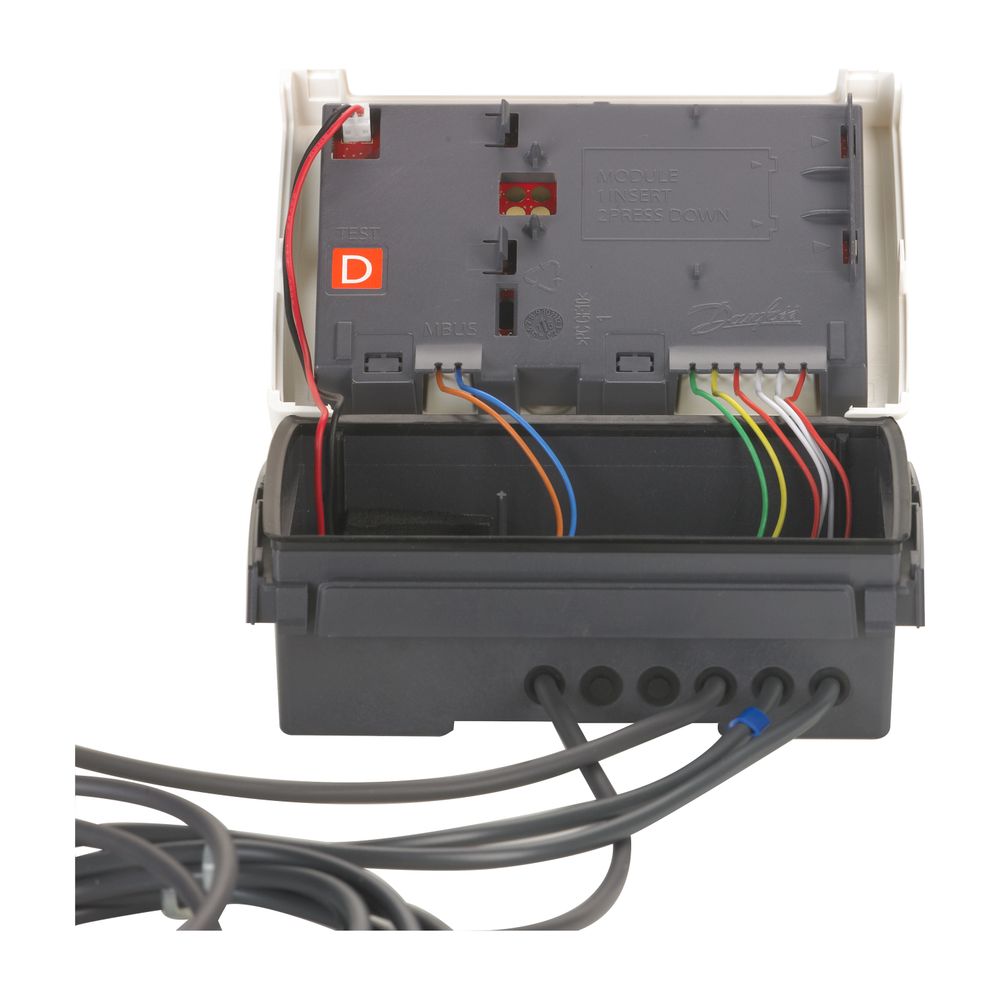

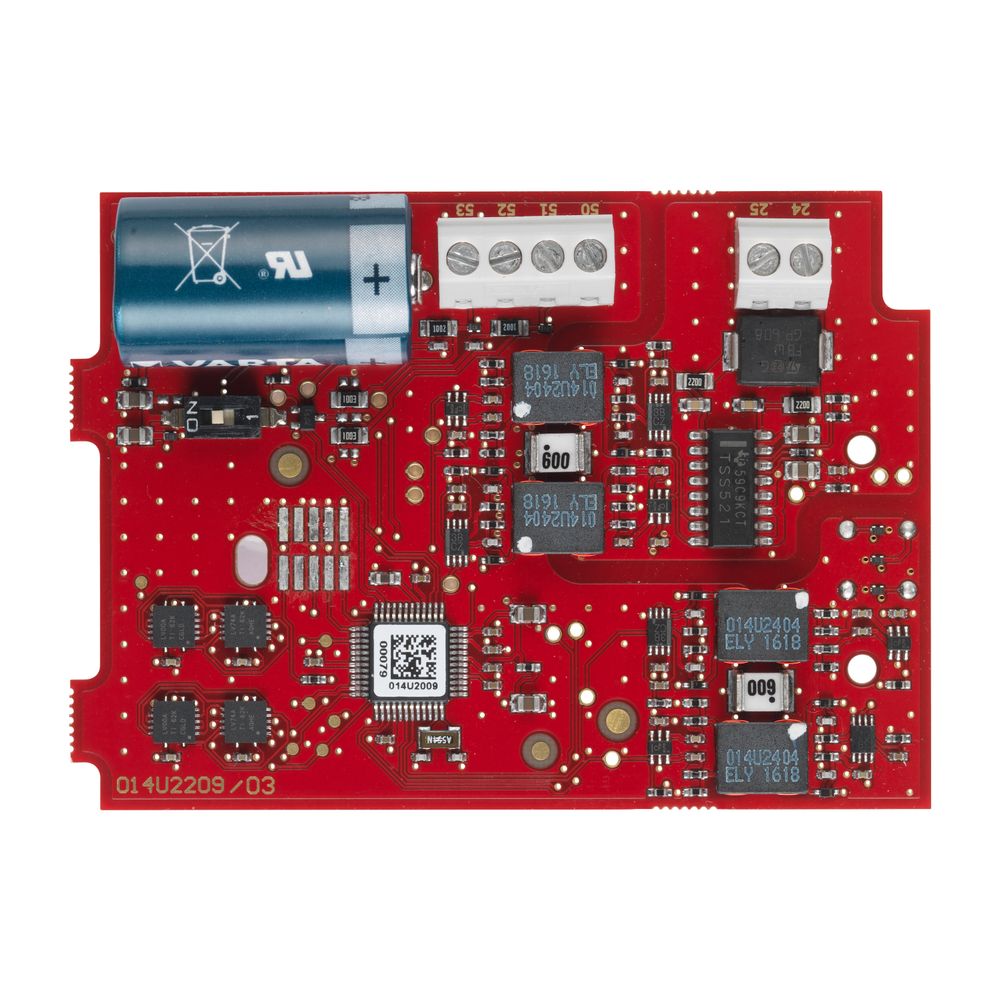

Eine große LCD-Anzeige mit 85 x 35 mm und 8 Ziffern (11,5 mm Höhe) ermöglicht eine klare Menüführung und die Anzeige von Informationen. Der Zähler verfügt über einen integrierten M-Bus und ist erweiterbar mit zusätzlichen Kommunikationsmodulen in einem Steckplatz, beispielsweise für einen dualen M-Bus oder die Verbindung mit einem Wasserzähler. Die Kommunikations-Baudrate ist flexibel einstellbar. Eine 230V AC Spannungsversorgung ist integriert.
Welche Vorteile bietet der SonoSafe10 bei Installation und Betrieb?
Der Wärmezähler zeichnet sich durch eine kompakte Bauweise und einen geringen Druckabfall von bis zu 0,03 bar bei qp aus. Ein erweitertes Änderungs- und Fehlerprotokoll sowie eine Datenhistorie über vier Jahre mit Speicherung von jährlichen und monatlichen Werten (einschließlich Impulseingang) stellen eine umfassende Dokumentation sicher. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.
Technische Daten
- Nenndurchmesser: DN 20
- Max. Mediumtemperatur (Dauerbetrieb): 95 °C
- Nenndruck: PN 16
- Nenndurchfluss: qp2.5 m3/h
- Volumensensor Temperaturbereich: 5-95 °C
- Temperaturfühler: PT1000 direkttauchend, Durchmesser 5.2mm, 1.5m Kabel (PVC)
- Messzyklus (Volumen/Temperatur): 2s/10s
- Schutzart: IP54
- Spannungsversorgung: 230V AC
- Kommunikation: M-Bus integriert
- Einbauort: Rücklauf
- Messbereich: qi/qs 1:100
Der Danfoss SonoSafe10 Wärmezähler bietet eine zuverlässige und präzise Lösung zur Energieverbrauchsmessung. Mit einem Nenndurchfluss von qp2.5 m3/h und einer maximalen Mediumtemperatur von 95 °C ist er vielseitig einsetzbar. Die einfache Installation, die umfangreichen Kommunikationsmöglichkeiten und die robuste Bauweise machen ihn zu einer effizienten Wahl für die moderne Energieabrechnung in Heiz- und Kühlsystemen.
Technische Daten
| Hersteller-Warengruppe | Wärmemengenzähler |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Artikelnummer | 014U0367 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-014U0367 |
| EAN-13 | 5702425236983 |
| Gewicht | 1,124 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 95 |
| Nenndurchmesser | DN 20 |
| WEEE-Nr. | 66490570 |
