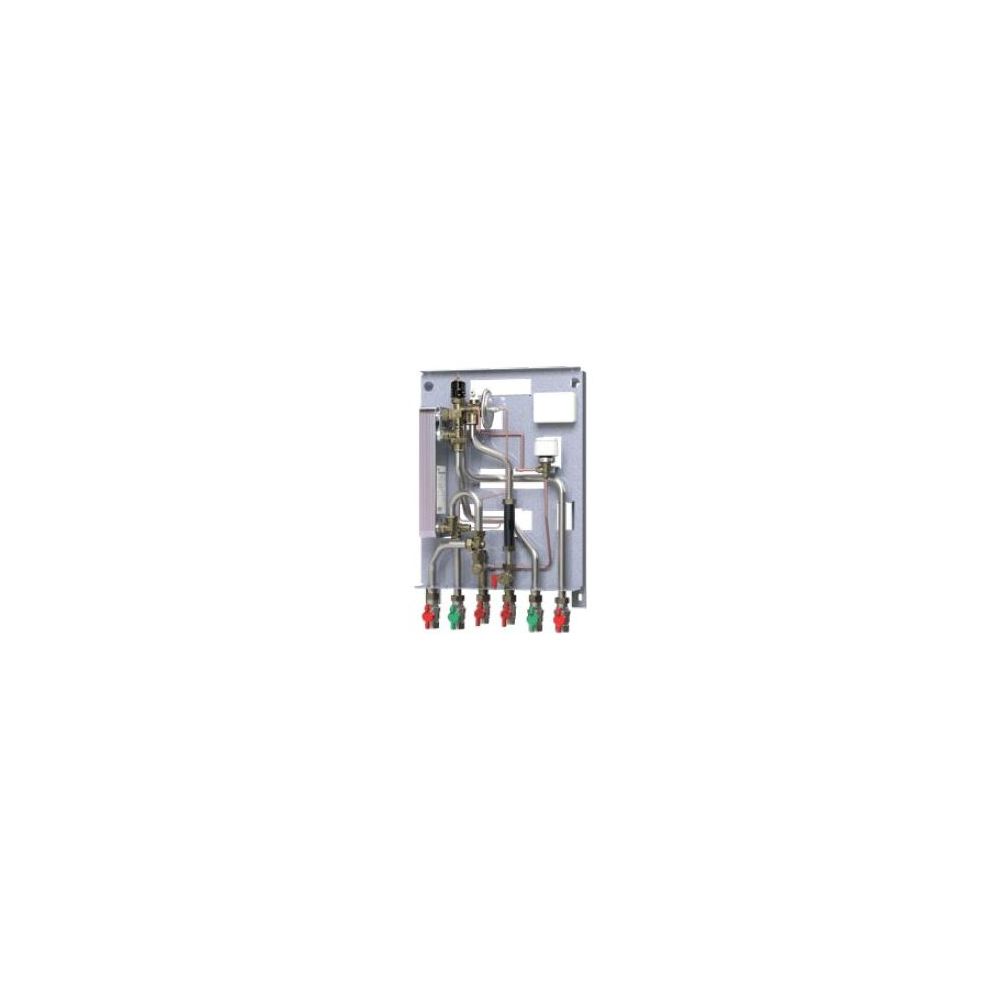

Danfoss EvoFlat Reno Typ 1 230V, inklusive Kugelhähne

Die Danfoss EvoFlat Reno Typ 1 230V ist eine direkte Wohnungsstation, die speziell für den Austausch von Gasthermen in Wohnungen und Mehrfamilienhäusern entwickelt wurde. Sie ermöglicht die direkte Beheizung und hygienische Trinkwassererwärmung im Durchflussprinzip. Die Station ist für die Aufputz-Wandmontage vorgesehen und wird inklusive Kugelhähnen geliefert.

Wofür ist die Danfoss EvoFlat Reno Typ 1 konzipiert?

Die EvoFlat Reno Wohnungsstation ist eine Lösung für 2-Rohr-Systeme, die den Ersatz von Gasthermen wesentlich vereinfacht. Vorhandene Anschlüsse für Warm- und Kaltwasser sowie Vor- und Rücklauf der Sekundär-Heizkreise können ohne große Veränderungen weiter verwendet werden. Die Anschlüsse für den primärseitigen Heizwasservorlauf und -rücklauf können durch den Kamin oder optional von oben geführt werden. Die Station ist für Fernwärme geeignet und bietet eine maximale Heizleistung von 15 kW.

Wie funktioniert die Trinkwassererwärmung?

Die Trinkwassererwärmung erfolgt mittels eines Wärmeübertragers im Durchflussprinzip. Dabei wird die Trinkwassertemperatur durch den selbsttätigen Regler Typ TPC–M geregelt. Dieser Kombi-Regler fungiert als kombiniertes Hydraulik- und Thermostatventil. Der durchflussgesteuerte Teil gestattet den primär- und sekundärseitigen Durchfluss durch den Wärmeübertrager nur während der Warmwasserentnahme und sperrt diesen unmittelbar danach. Der Thermostat-Teil regelt die Warmwassertemperatur. Der TPC-M-Regler sorgt auch bei schwankenden Vorlauftemperaturen und Differenzdrücken für eine konstante Trinkwarmwassertemperatur und trägt zur Reduzierung von Kalkablagerungen und Bakterienvermehrung bei. Die Leistung für die Trinkwassererwärmung beträgt 55 kW.

Welche Komponenten sind in der Wohnungsstation integriert?

Die Wohnungsstation wird von einer Energiequelle mit Heizwasser versorgt. Sie ist ab Werk mit einem in den Hauptregler Typ TPC–M integrierten Differenzdruckregler, Schmutzfänger, thermischem Bypass FJVR, Fühlertauchhülsen sowie einem Passstück zum Einbau eines Wärmezählers ausgestattet. Ein Passstück für den Kaltwasser-Eingangszähler ist ebenfalls integriert. Sämtliche Rohre bestehen aus Edelstahl und sind wärmegedämmt. Armaturen aus entzinkungsfreiem Messing und Click-Fit-Anschlüsse sind verbaut. Ein Sommerbypass ist in der Standardausführung enthalten. Der Plattenwärmeübertrager ist aus Kupfer- bzw. Edelstahl gelötet.

Welche Installationsmöglichkeiten bietet die EvoFlat Reno?

Die Danfoss EvoFlat Reno ist für die Aufputz-Wandmontage auf einer doppelten Grundplatte konzipiert. Die Anschlüsse für Heizung Vorlauf, Warmwasser Ausgang, Kaltwasser Eingang und Heizung Rücklauf erfolgen von unten. Die Abstände (65-130-65mm) sind entsprechend einer Vielzahl von Gasthermen ausgeführt, was den Austausch wesentlich vereinfacht. Mittels eines optional erhältlichen Rohrsets, welches zwischen den Rückwänden verläuft, kann der Primäranschluss von oben erfolgen.

Technische Daten

• Bauhöhe: 760 mm
• Baulänge: 600 mm
• Bautiefe: 220 mm
• Max. Heizleistung: 15 kW
• Leistung PWH: 55 kW
• Max. Arbeitsdruck: 10
• Max. Vordruck: 38
• Geeignet für Fernwärme: Ja
• Geeignet für Heizung: Ja
• Mit Umwälzpumpe: Ja
• Wärmetauscher vollversiegelt: Ja

Die Danfoss EvoFlat Reno Typ 1 bietet eine effiziente und platzsparende Lösung für die Modernisierung von Heizsystemen in Mehrfamilienhäusern. Mit einer Heizleistung von 15 kW und einer Trinkwasserleistung von 55 kW sorgt sie für zuverlässige Wärme und hygienisches Warmwasser. Die durchdachte Konstruktion und der TPC-M Regler stellen eine konstante Temperatur und einen reduzierten Wartungsaufwand sicher.

Lieferumfang

• 1x Danfoss EvoFlat Reno Typ 1 Wohnungsstation
• 1x Kugelhähne
