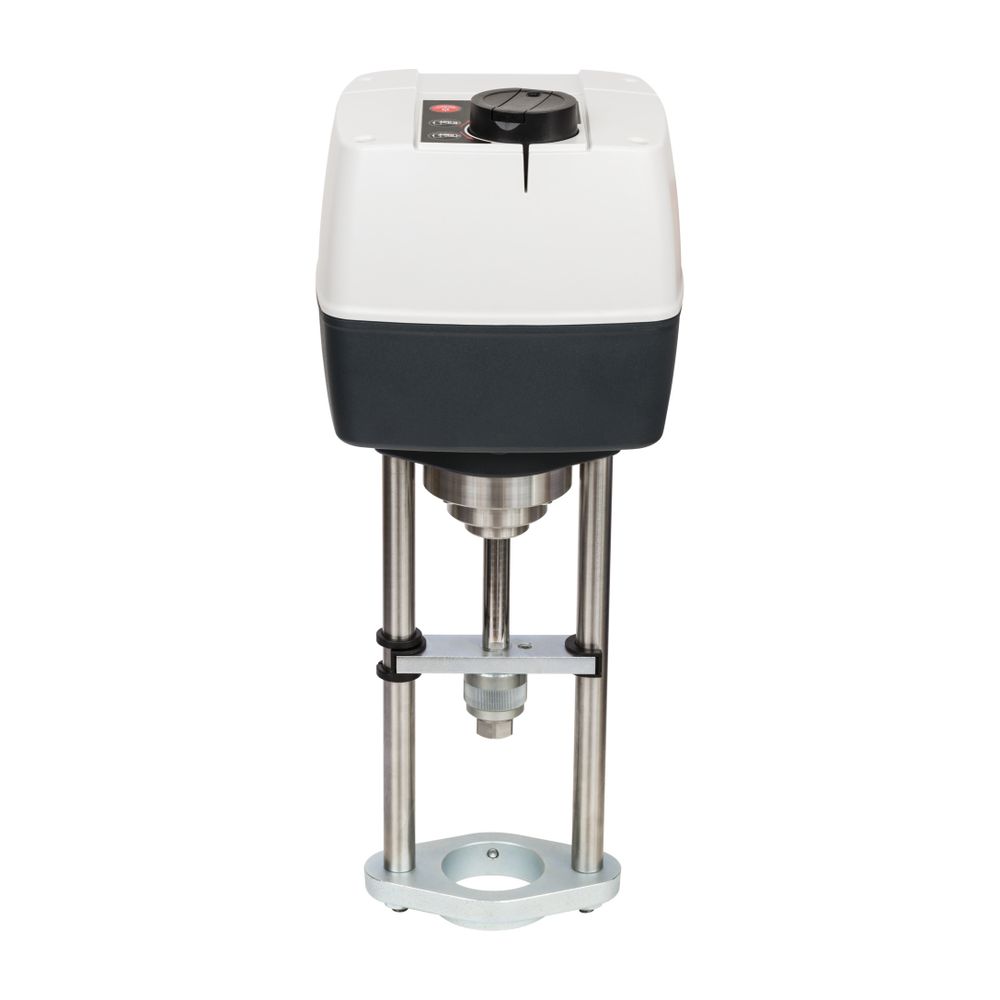

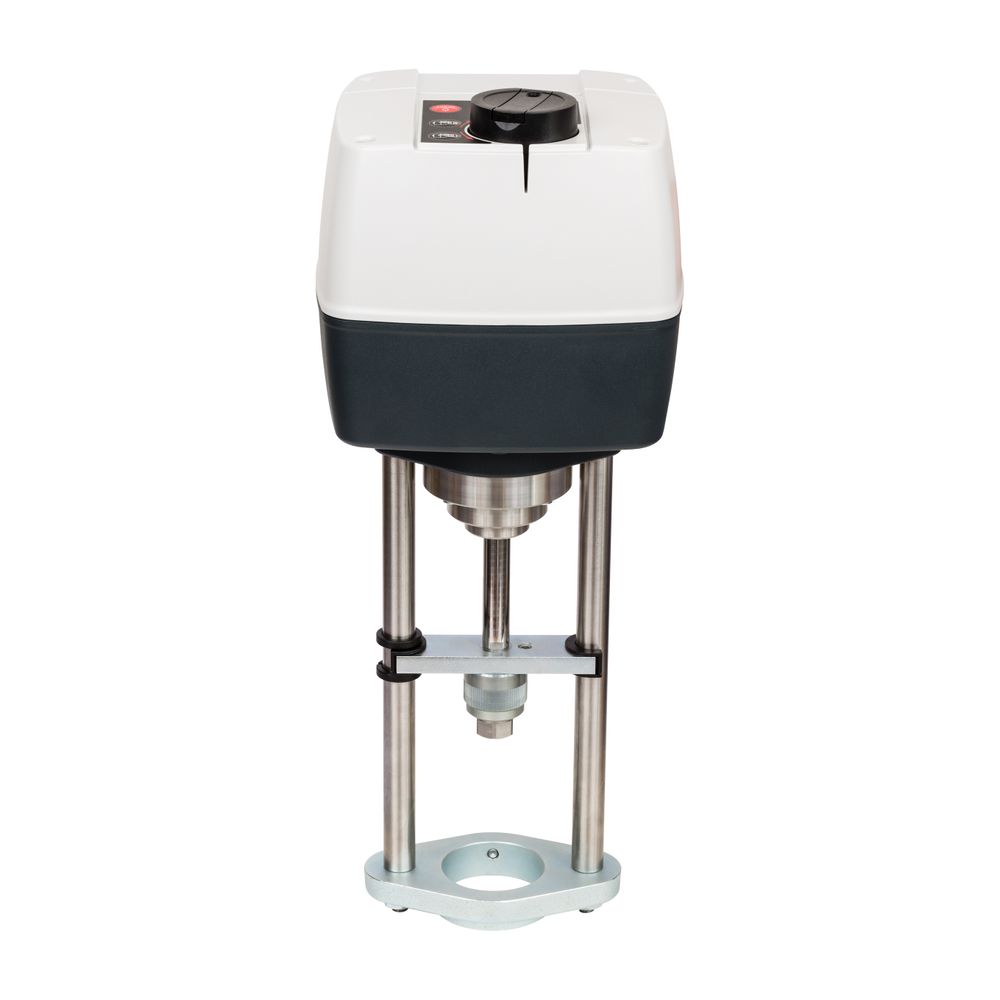

Danfoss elektrischer Stellantrieb AME685 230V 0(2)-10V, 0(4)-20mA,3-Punkt, 5000N

Der elektrische Stellantrieb AME685 von Danfoss ist ein leistungsstarkes Antriebselement für Ventile der Baureihe VF3 mit Nennweiten von DN200 bis DN300. Mit einer Stellkraft von 5000 N und einem maximalen Hub von 80 mm eignet sich der Stellantrieb für anspruchsvolle Anwendungen in der Fernwärmetechnik. Die Versorgung erfolgt mit 230 V AC/DC, wobei der Antrieb sowohl mit analogen Steuersignalen als auch mit 3-Punkt-Steuerung kompatibel ist.

Welche technischen Merkmale zeichnen den AME685 aus?

Der Stellantrieb AME685 arbeitet mit einer Versorgungsspannung von 230 V AC oder DC und hat eine Leistungsaufnahme von 50 VA. Er unterstützt verschiedene Eingangssignale, darunter 0(4) bis 20 mA, 0(2) bis 10 V DC sowie eine 3-Punkt-Steuerung. Die Ein- und Ausgangssignale sind galvanisch getrennt, was eine sichere und störungsfreie Signalübertragung ermöglicht. Die Stellzeit ist wahlweise zwischen 2,7 oder 6 Sekunden pro Millimeter einstellbar. Optional ist eine Bluetooth-Schnittstelle verfügbar.

Welche Schutz- und Bedienfunktionen bietet der Stellantrieb?

Der AME685 ist nach Schutzart IP54 gemäß EN 60529 gegen Staub und Spritzwasser geschützt. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 55 °C. Ein thermischer Überlastschutz und eine kraftabhängige Endabschaltung sichern den Betrieb und die Langlebigkeit des Geräts. Die Ventilhubbegrenzung ist elektrisch einstellbar, ebenso wie die Kennlinienoptimierung, die eine Anpassung an unterschiedliche Ventilcharakteristiken ermöglicht. Potentialbehaftete Endlagenschalter können als Wegeschalter genutzt werden, wobei der Schaltpunkt wählbar ist. Die Handverstellung ist sowohl elektrisch als auch mechanisch möglich, ergänzt durch einen mechanischen Standanzeiger. Das Gehäuse des Stellantriebs besteht aus Kunststoff.

Für welche Ventile ist der AME685 geeignet und wie sind die Abmessungen?

Der Stellantrieb AME685 ist speziell für den Einsatz mit Danfoss Ventilen der Serie VF3 (DN200-300) konzipiert. Er hat eine Bauhöhe von 230 mm, eine Baulänge von 220 mm und eine Bautiefe von 550 mm. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.

Technische Daten

• Versorgungsspannung: 230 V AC/DC
• Leistungsaufnahme: 50 VA
• Stellkraft: 5000 N
• Maximaler Hub: 80 mm
• Stellzeit: 2,7 oder 6 s/mm
• Schutzart: IP54 nach EN 60529
• Umgebungstemperatur: 0 bis 55 °C
• Werkstoff des Gehäuses: Kunststoff
• Bauhöhe: 230 mm
• Baulänge: 220 mm
• Bautiefe: 550 mm

Der Danfoss elektrische Stellantrieb AME685 ist eine robuste und vielseitige Lösung für die präzise Regelung von Ventilen in anspruchsvollen Anwendungen. Mit einer Stellkraft von 5000 N, flexiblen Steuerungsmöglichkeiten und einer Schutzart von IP54 bietet er eine zuverlässige Performance und einfache Integration in bestehende Systeme.
