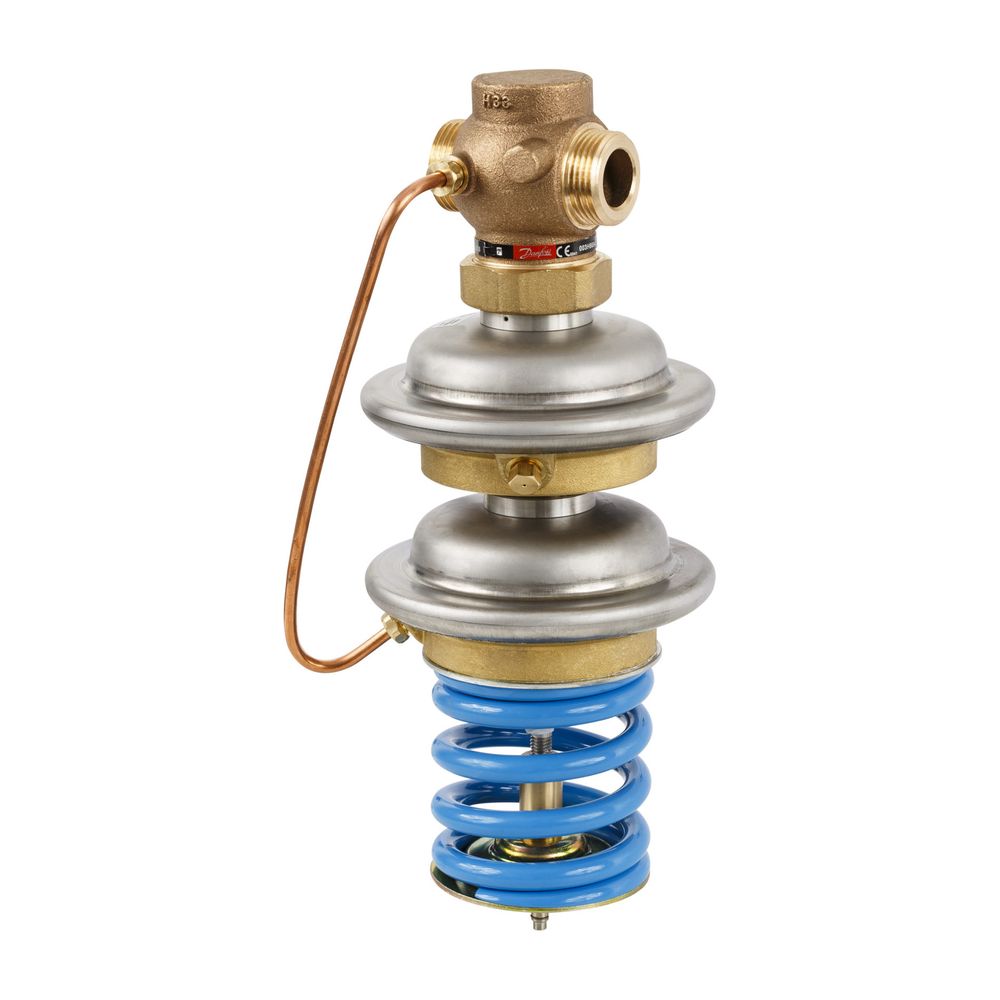

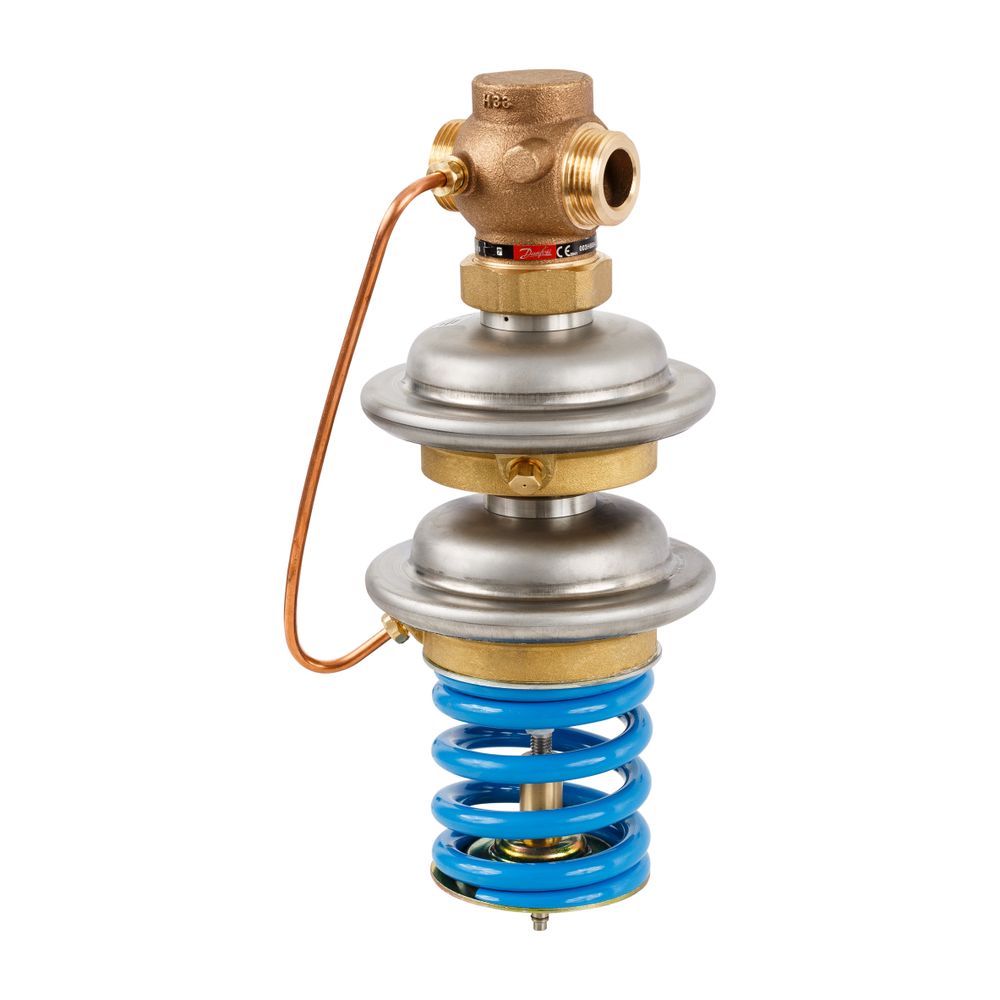

Danfoss Sicherheitsabsperrventil SAVD 50 G 2 1/2" A, 2-8 bar, Kvs 20, PN 25

Das Danfoss Sicherheitsabsperrventil SAVD 50 G 2 1/2" A ist ein selbsttätiger Regler, der ohne Hilfsenergie die Überschreitung des Drucks hinter dem Ventil verhindert. Es ist drucklos offen und schließt bei steigendem Druck, wodurch es sich ideal für den Einsatz in Fernwärme-, Heizungs- und Kühlungsanlagen mit Wasser und Wasser-Glykol-Gemischen eignet. Das Ventil ist für einen Nenndruck von PN 25 ausgelegt und bietet einen einstellbaren Sollwertbereich von 2 bis 8 bar.

Welche Funktion erfüllt das Danfoss SAVD Sicherheitsabsperrventil?

Das Danfoss Sicherheitsabsperrventil SAVD ist ein Regler, der ohne externe Hilfsenergie arbeitet. Es ist im drucklosen Zustand offen und schließt selbsttätig bei steigendem Druck, um eine Überschreitung des voreingestellten Drucks hinter dem Ventil zu verhindern. Diese Funktion ist entscheidend für die Sicherheit und Stabilität von Heizungs-, Fernheizungs- und Kühlungsanlagen, insbesondere bei der Verwendung von Wasser und Wasser-Glykol-Gemischen. Das Ventil ist druckentlastet und verfügt über einen Kegel mit Weichdichtung, was zu einer präzisen und zuverlässigen Regelung beiträgt.

Aus welchen Komponenten besteht das SAVD Ventil?

Der Aufbau des SAVD Reglers umfasst ein Stellventil und einen Antrieb, der mit zwei Stellmembranen ausgestattet ist – einer Regel- und einer Sicherheitsmembrane. Eine Sollwertfeder ermöglicht die präzise Einstellung des gewünschten Drucks. Diese Kombination aus Komponenten stellt sicher, dass das Ventil bei Bedarf schnell und effektiv reagiert, um den Systemdruck innerhalb des definierten Bereichs zu halten.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Danfoss SAVD Sicherheitsabsperrventil ist für den Einsatz mit Zirkulationswasser sowie glykolhaltigem Wasser mit einem Glykolanteil von bis zu 30 % konzipiert. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Dies macht das Ventil vielseitig einsetzbar in verschiedenen thermischen Anlagen, wo eine zuverlässige Druckabsicherung unter variierenden Temperaturbedingungen erforderlich ist. Das Produkt entspricht den Anforderungen der Normen DIN 4747-1 und AGFW - FW 504. Die Bauteilprüfung erfolgte gemäß AGFW Arbeitsblatt FW 05.

Welche Materialien werden im SAVD Ventil eingesetzt?

Für eine hohe Beständigkeit und Langlebigkeit sind die Komponenten des SAVD Ventils aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt. Die Kegeldichtung sowie die Regelmembran bestehen aus EPDM. Der Stellantrieb verwendet Edelstahl W.Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As. Diese Materialauswahl stellt eine hohe Korrosionsbeständigkeit und Funktionssicherheit sicher.

Technische Daten

• Nennweite DN: 50
• Anschluss: G 2 1/2" A Außengewinde
• Kvs-Wert: 20 m³/h
• Nenndruck PN: 25
• Einstellbereich Sollwert: 2 - 8 bar
• Maximaler Differenzdruck dp max.: 16 bar
• Temperaturbereich: 2 - 150 °C
• Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Ventilkegel: Edelstahl W.-Nr. 1.4404
• Kegeldichtung: EPDM

Das Danfoss Sicherheitsabsperrventil SAVD 50 bietet eine zuverlässige Lösung zur Druckabsicherung in Heizungs-, Fernheizungs- und Kühlanlagen. Mit seiner selbsttätigen Funktion, dem breiten Temperaturbereich von 2 bis 150 °C und einem einstellbaren Sollwert von 2 bis 8 bar, stellt es eine präzise und sichere Betriebsweise sicher. Die robuste Konstruktion aus Sphäroguss und Edelstahl, kombiniert mit einer EPDM-Dichtung, sichert eine lange Lebensdauer und Beständigkeit gegenüber den verwendeten Medien.
