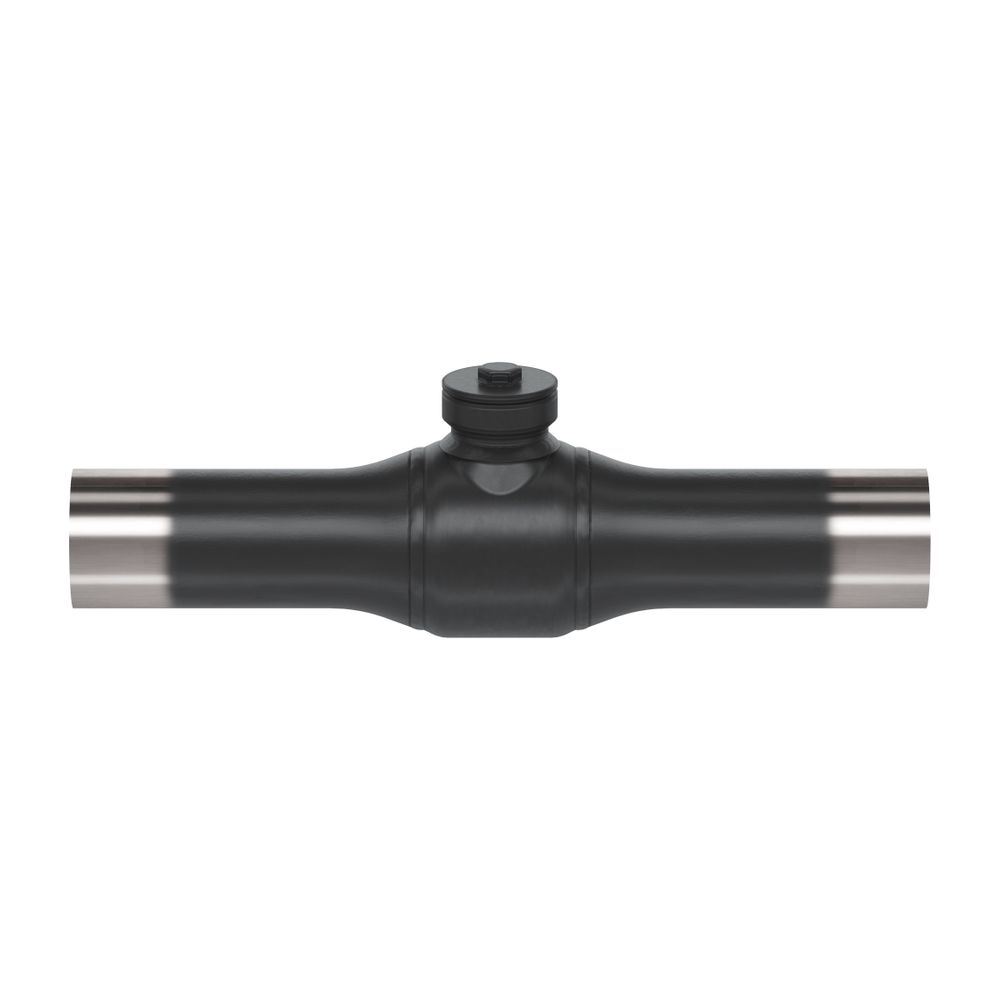

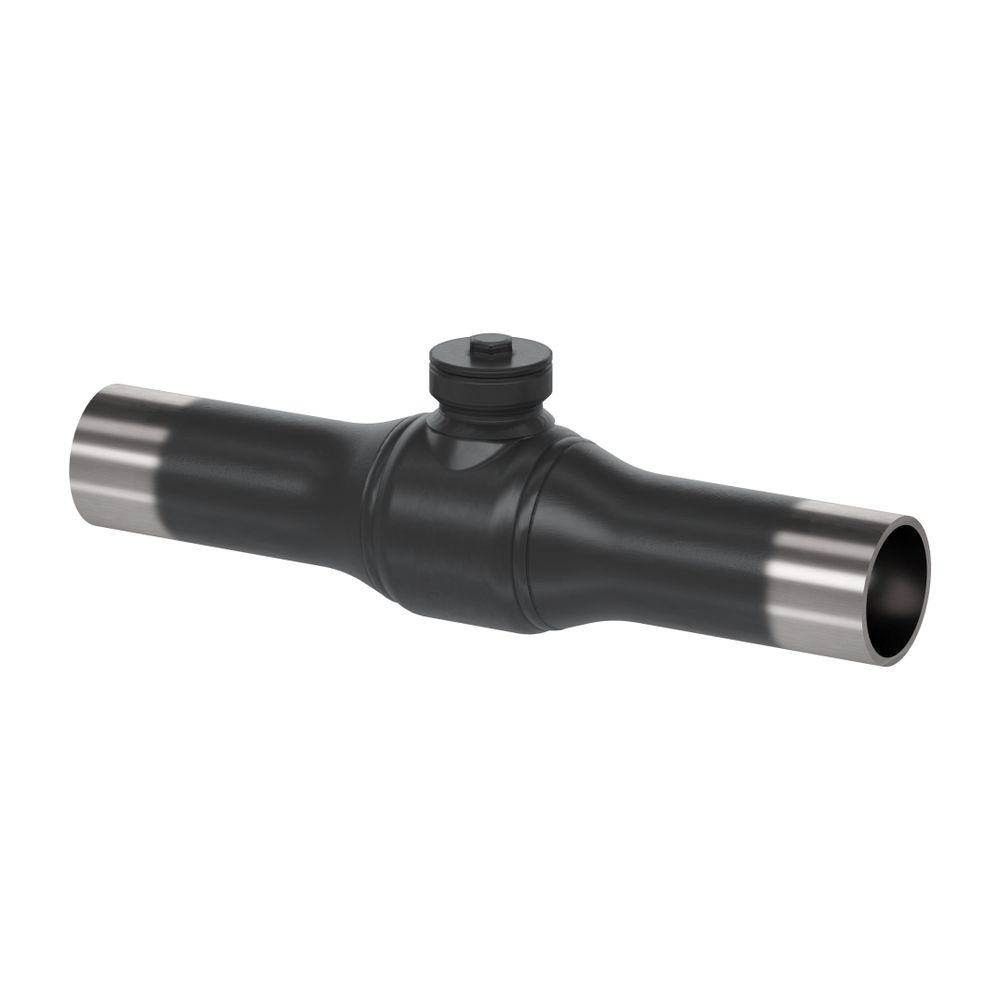

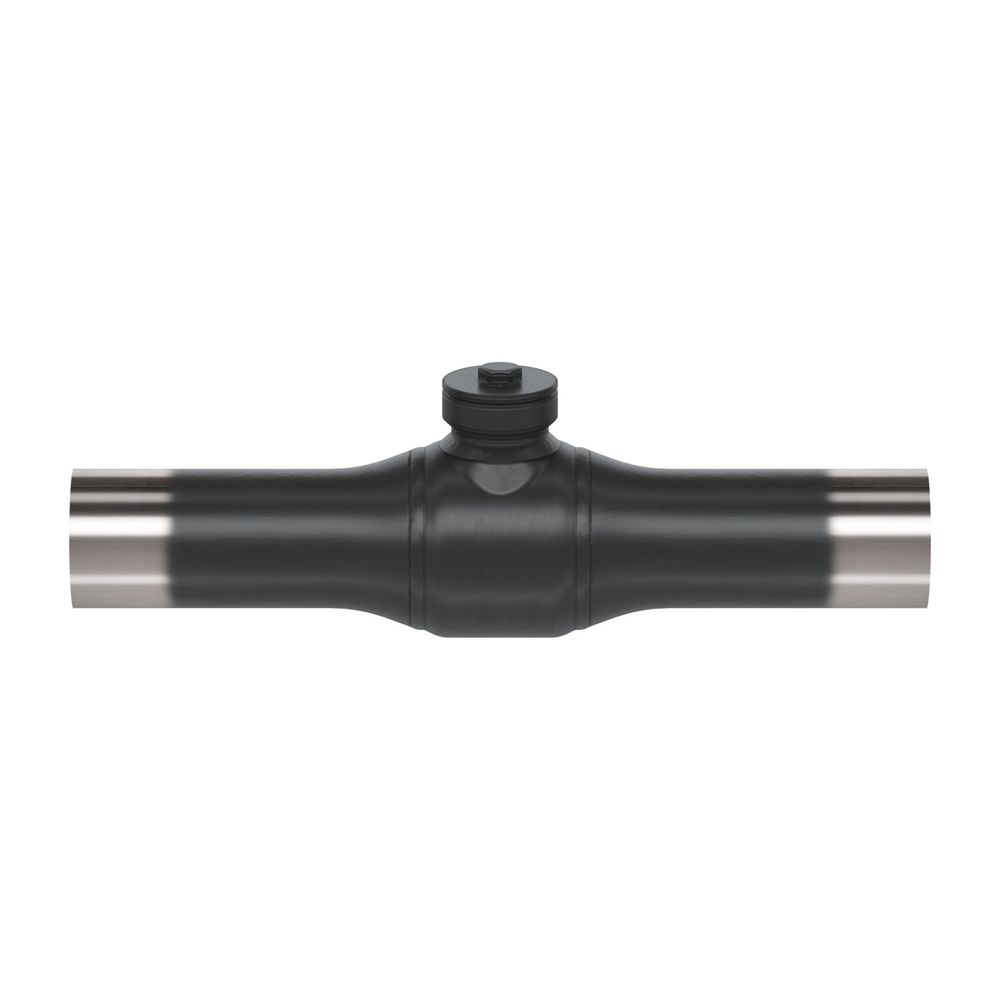

Danfoss Kugelhahn Typ JIP 140.16 DN 15, PN 40, maximal, 180 Grad C

Der Danfoss Kugelhahn Typ JIP 140.16 DN 15 ist ein vollverschweißter Bedarfsanschlusshahn, der für den Einsatz in erweiterten Fernwärmesystemen und anderen geschlossenen Wasserkreisläufen konzipiert ist. Mit einer Nennweite von DN 15, einem Nenndruck von PN 40 und einer maximalen Medientemperatur von 180 Grad Celsius bietet dieser Kugelhahn eine robuste Lösung. Er ist speziell für Systeme mit aufbereitetem Wasser zur Vermeidung von Korrosionsbildung ausgelegt und zeichnet sich durch seine wartungsfreie Konstruktion aus.

Für welche Systeme ist der Danfoss Kugelhahn JIP 140.16 geeignet?

Der Danfoss Kugelhahn Typ JIP 140.16 ist für erweiterte Fernwärmesysteme und andere Wassersysteme mit geschlossenem Kreislauf vorgesehen. Er eignet sich für Fördermedien wie Zirkulationswasser oder glykolhaltiges Wasser mit einem Glykolanteil von maximal 50 %. Die Konstruktion unterstützt die Nutzung von aufbereitetem Wasser, um Korrosionsbildung effektiv vorzubeugen. Der Kugelhahn erfüllt die Anforderungen an Ventile in Fernwärme- und Fernkältesystemen.

Welche Konstruktionsmerkmale und Materialien bietet der Kugelhahn?

Dieser Kugelhahn verfügt über ein vollverschweißtes Gehäuse und ist wartungsfrei. Eine Schaltwellenverlängerung ermöglicht die Isolierung gemäß EnEV. Die massiven Kugeln sind mit einem zylindrischen Durchgang ausgestattet, was einen vollen Durchfluss ermöglicht. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen. Das Gehäuse und die Schweißenden bestehen aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel ist aus Edelstahl (X5CrNi 18-10 nach EN10088, ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 (ähnlich 1.4305) besteht. Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) verwendet.

Welche Bedien- und Sicherheitsmerkmale zeichnen den Kugelhahn aus?

Der Kugelhahn ist mit einem Außensechskant bei allen Abmessungen ausgestattet, was die Handhabung erleichtert. Eine Positionsanzeige der Kugel auf dem Schaft informiert über die aktuelle Ventilstellung. Ein 90-Grad-Endanschlag ist für Nennweiten von DN 15 bis 100 mm vorhanden. Die wartungsfreie Ausführung trägt zur hohen Betriebssicherheit bei.

Welche Prüfungen und Normen erfüllt der Danfoss Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden umfassenden Dichtheitsprüfungen, Gehäusetests sowie Maß- und Funktionsprüfungen nach den gültigen EN- und ISO Normen unterzogen, darunter EN 12266 Teil 1 (P10, P11, P12) und Teil 2 (F20). Das Produkt entspricht der Druckgeräterichtlinie DGRL 2014/68/EU Modul H1. Danfoss A/S ist zudem nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 15
• Nenndruck: PN 40
• Maximale Medientemperatur: 180 °C
• Baulänge: 230 mm
• Bauhöhe: 41,9 mm
• Gewicht: ca. 0,8 kg
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: Edelstahl (X5CrNi 18-10)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Fördermedium: Zirkulationswasser / glykolhaltiges Wasser mit max. 50 % Glykolanteil

Der Danfoss Kugelhahn Typ JIP 140.16 bietet eine robuste und wartungsfreie Lösung für anspruchsvolle Fernwärme- und Wassersysteme. Mit seiner Nennweite von DN 15, einem Nenndruck von PN 40 und einer maximalen Medientemperatur von 180 Grad Celsius ist er für den zuverlässigen Einsatz optimiert. Das vollverschweißte Stahlgehäuse und die hochwertigen Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit stellen eine hohe Betriebssicherheit und Langlebigkeit sicher.
