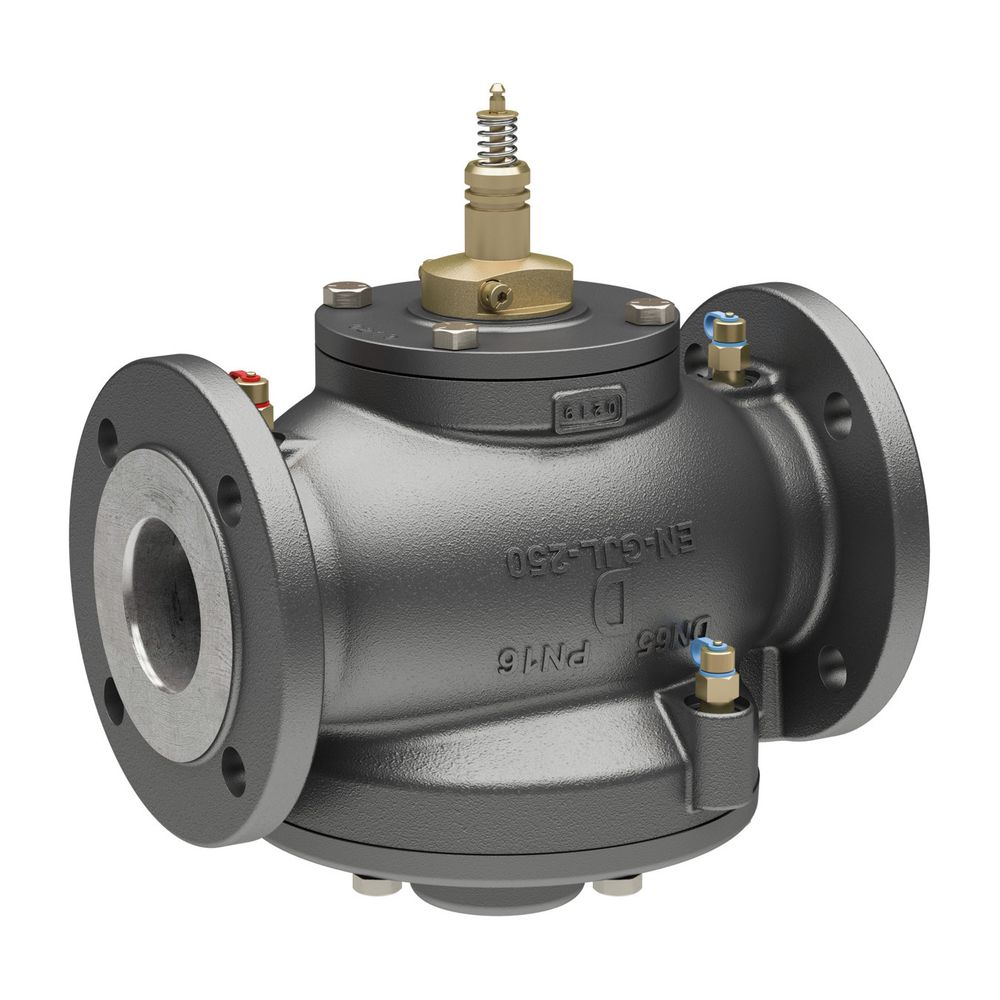

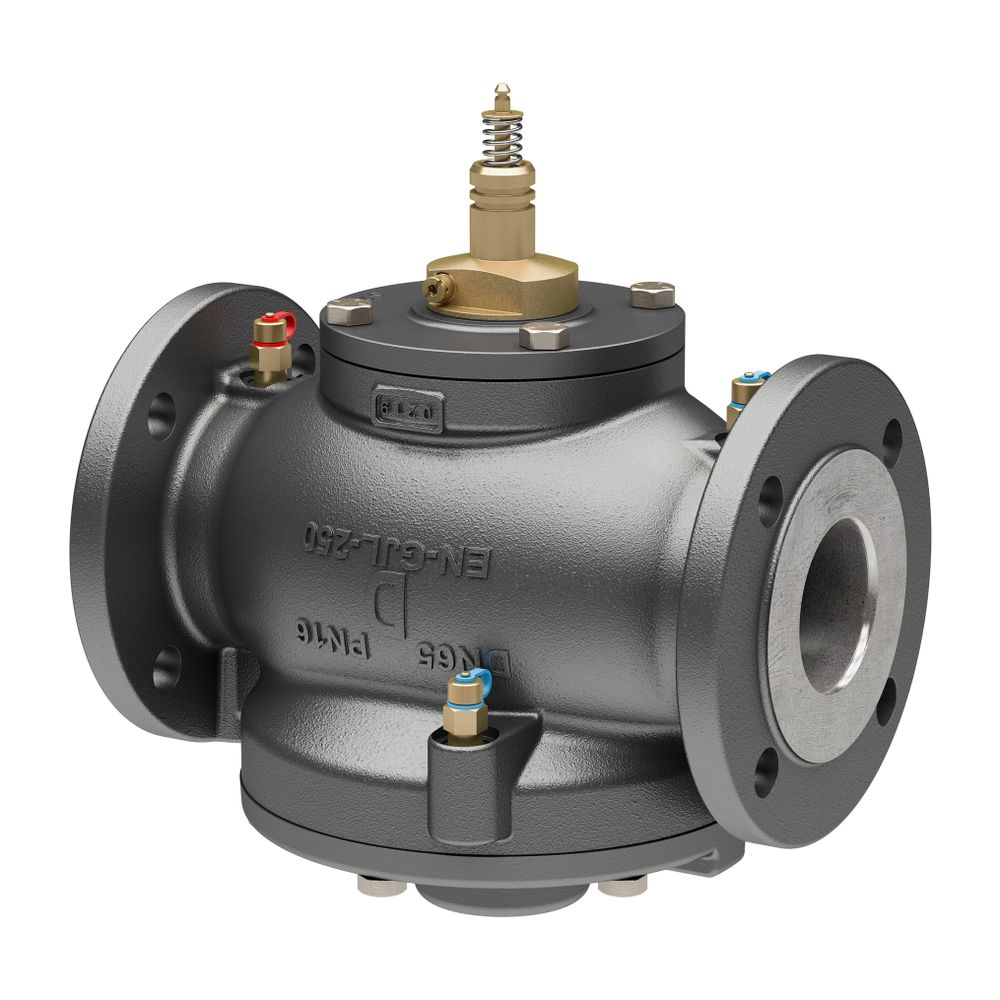

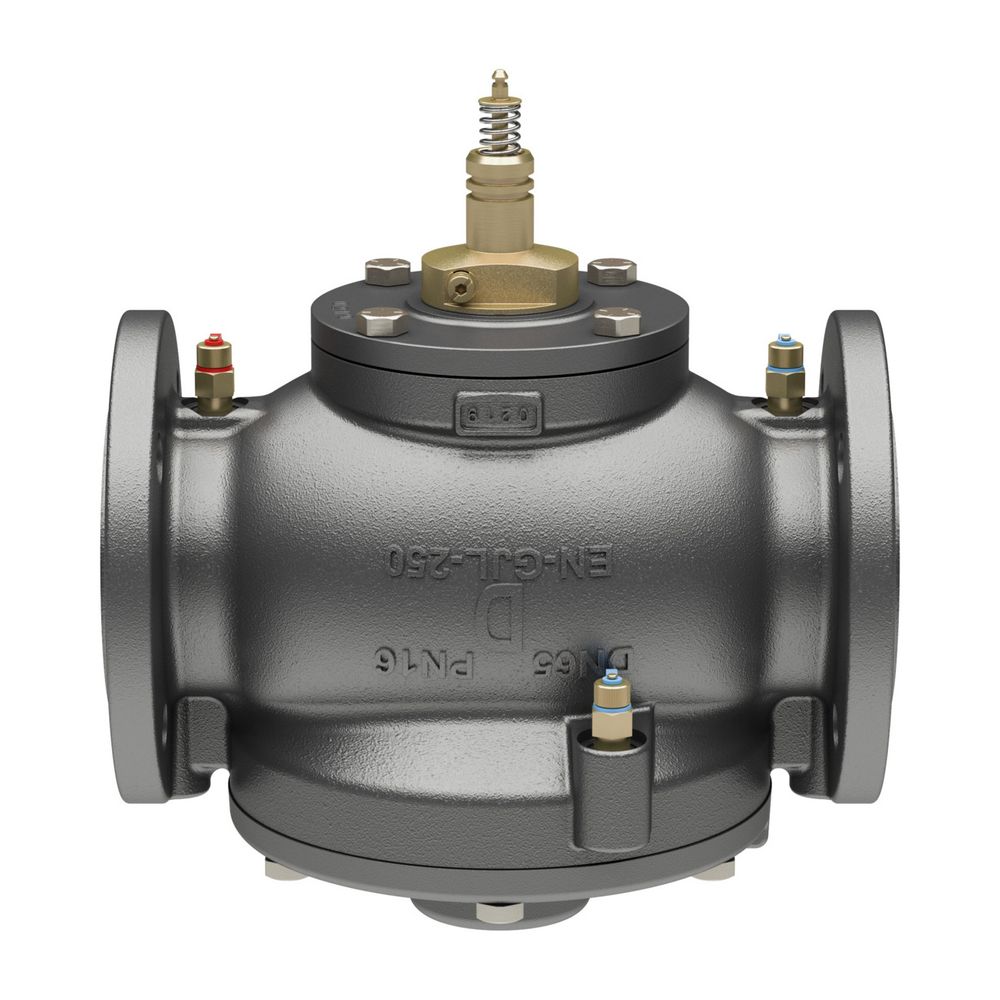

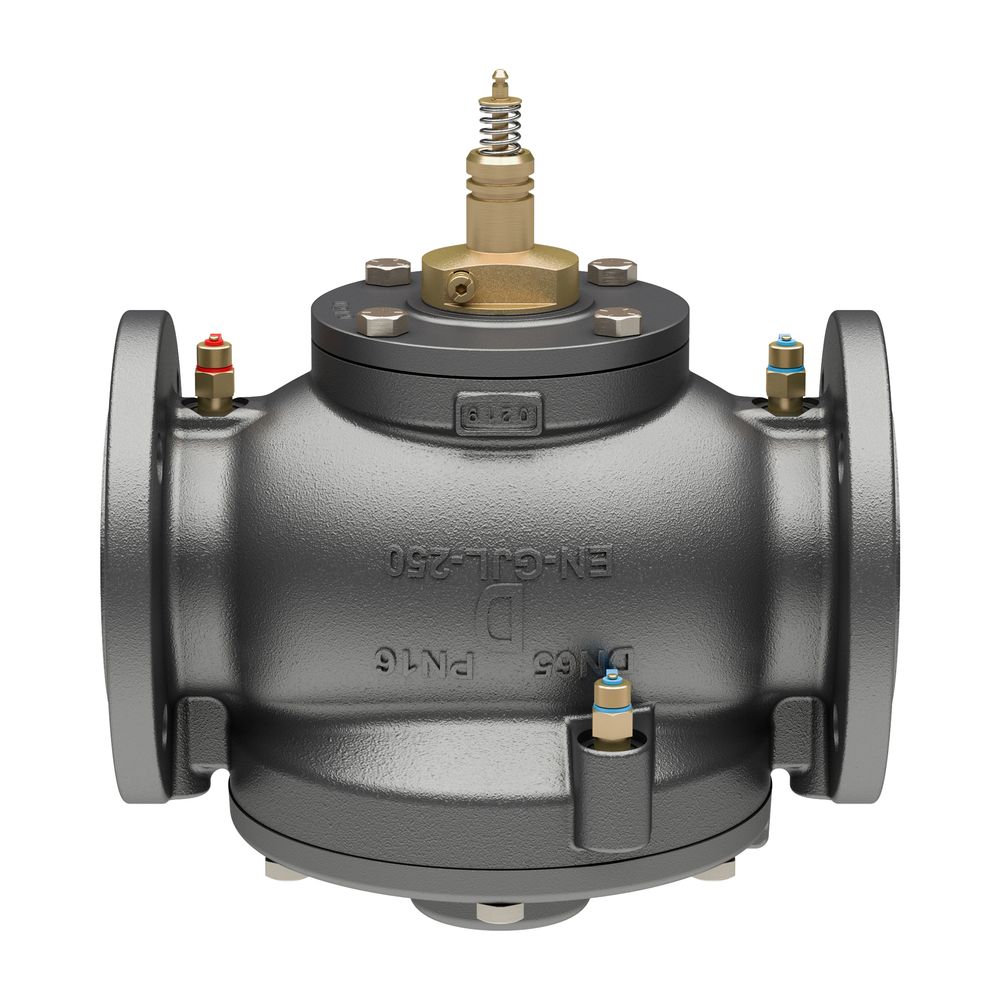

Danfoss Regelventil AB-QM NovoCon DN 80 HF Flansch, 16,000-40,000 l/h, DN 80 HF

Das Danfoss Regelventil AB-QM NovoCon DN 80 HF Flansch ist ein druckunabhängiges Regelventil, das für die präzise Regelung und den hydraulischen Abgleich in komplexen Heizungs-, Lüftungs- und Klimaanlagen konzipiert ist. Es eignet sich ideal für den Einsatz in Klimageräten, Kaltwassersätzen sowie großen Warm- und Kaltwassersträngen. Mit einer Nennweite von DN 80 HF und einem Durchflussbereich von 16.000 bis 40.000 l/h ermöglicht es eine effiziente Systemoptimierung.

Welche Funktionen bietet das Danfoss Regelventil?

Das Danfoss Regelventil AB-QM NovoCon DN 80 HF ist als druckunabhängiges Regelventil (PICV) mit einer linearen Regelkennlinie ausgeführt. Es verfügt über einen integrierten Druckregler mit Membran, der eine konstante Druckdifferenz über das Regelventil sicherstellt. Dies ermöglicht eine präzise Durchflussregelung unabhängig von Druckschwankungen im System. Das Ventil ist für die Kombination mit dem digitalen Hochgenauigkeits-Stellantrieb NovoCon M vorbereitet, wodurch eine optimale Systemintegration und Leistungsfähigkeit erreicht wird.

Wie erfolgt die Ansteuerung und Anpassung?

Die Ansteuerung des Regelventils erfolgt über den Stellantrieb NovoCon M, der flexible Kommunikationsmöglichkeiten bietet. Dazu gehören Feldbus-Protokolle wie BACnet MS/TP und Modbus RTU, sowie ein stetiges Regelsignal von 0-10V oder 0-20mA. Die Regelventilcharakteristik ist standardmäßig linear, kann jedoch über die Einstellung am NovoCon M auf gleichprozentig oder nach einem spezifischen Wert eines Wärmeüberträgers umgestellt werden. Die Ventilautorität des druckunabhängigen Regelventils beträgt bei allen Einstellungen 100 % (a=1), was eine unveränderte lineare Regelkennlinie auch unter dynamischen Druckverhältnissen sicherstellt. Das Stellverhältnis gemäß IEC 534 beträgt 1:10000.

Welche Vorteile bietet die Konstruktion?

Das Danfoss Regelventil AB-QM NovoCon DN 80 HF zeichnet sich durch eine geringe Sitzleckage von maximal 0,05% des Nennvolumenstroms (mit Stellantrieb NovoCon M) aus. Zur einfachen Überprüfung des Durchflusses über den kv-Wert und zur Pumpenoptimierung der Anlage sind drei Messnippel integriert. Der Einbau des Ventils ist sowohl im Vor- als auch im Rücklauf möglich, was die Flexibilität bei der Installation erhöht. Die robuste Bauweise aus Gusseisen GG 25 (GJL-250) sorgt für eine lange Lebensdauer und Zuverlässigkeit im Betrieb.

Technische Daten

• Nennweite: DN 80 HF
• Anschluss: Flansch nach DIN EN 1092-2
• Durchflussbereich: 16.000-40.000 l/h
• Mindest-Differenzdruck: 60 kPa
• Maximaler Differenzdruck: 600 kPa
• Schließdruck: 600 kPa (mit NovoCon M)
• Nenndruck: PN16 bar
• Maximaler Prüfdruck: 25 bar
• Medientemperatur: -10 bis 120 C
• Bauhöhe: 350
• Hublänge: 15
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)

Das Danfoss Regelventil AB-QM NovoCon DN 80 HF Flansch bietet eine zuverlässige Lösung für den hydraulischen Abgleich und die Regelung in anspruchsvollen HLK-Anwendungen. Seine druckunabhängige Funktion, der breite Durchflussbereich von 16.000 bis 40.000 l/h und die robuste Bauweise aus Gusseisen GG 25 (GJL-250) stellen eine präzise und effiziente Systemsteuerung sicher. Die Kompatibilität mit dem NovoCon M Stellantrieb ermöglicht zudem eine flexible Ansteuerung und Anpassung an unterschiedliche Betriebsbedingungen.
