Beschreibung
Danfoss Verbindungs-Set horizontal DN 15 für AB-PM Rohr G 3/4" A, Verteiler G 1A, 300l/h 0,2 ba
Das Danfoss Verbindungs-Set horizontal DN 15 für AB-PM ist ein automatisches Kombi-Abgleichventil, das für den Einsatz in Heizsystemen konzipiert wurde. Es ermöglicht eine präzise Differenzdruckregelung und Durchflussbegrenzung, um eine optimale Wärmeverteilung sicherzustellen. Das Set ist für den Anschluss an Rohre mit G 3/4 A und Verteiler mit G 1 A ausgelegt und bietet einen nominalen Durchfluss von 300 l/h bei einem Strangdifferenzdruck von 0,2 bar.
Welche Funktionen bietet das Danfoss AB-PM Kombi-Abgleichventil?
Das Danfoss AB-PM ist ein automatisches Kombi-Abgleichventil, das drei wesentliche Funktionen in einem kompakten Ventilgehäuse vereint. Es fungiert als Differenzdruckregler, Regelventil mit linearer Charakteristik und Durchflussbegrenzung. Diese Kombination trägt dazu bei, die Effizienz und Zuverlässigkeit des Heizsystems zu steigern.
Welche Vorteile bietet das Danfoss AB-PM Anschlussset?
Der Einsatz des Danfoss AB-PM Anschlusssets trägt zu einem zuverlässigen Heizsystem bei. Es ermöglicht eine ordnungsgemäße Wärmeverteilung, auch unter Teillastbedingungen, und sorgt für einen geräuschlosen Betrieb durch einen gleichbleibend niedrigen Differenzdruck an den thermostatischen Ventilen. Dies kann zu geringeren Heizkosten und einer verbesserten Regelung der Raumtemperatur führen. Das Set ist zudem für einen schnellen und leichten Einbau bei geringem Platzbedarf ausgelegt.
Wie ist das Danfoss AB-PM Anschlussset aufgebaut und welche technischen Merkmale besitzt es?

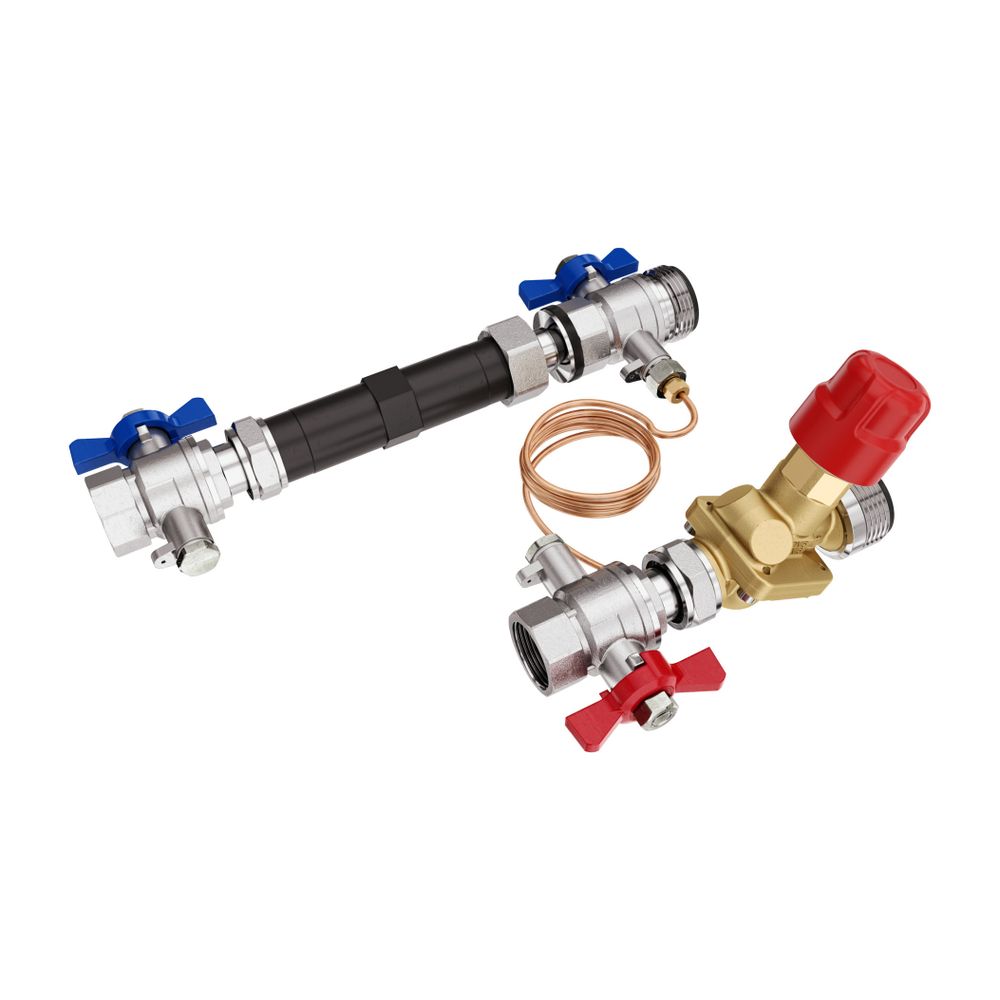

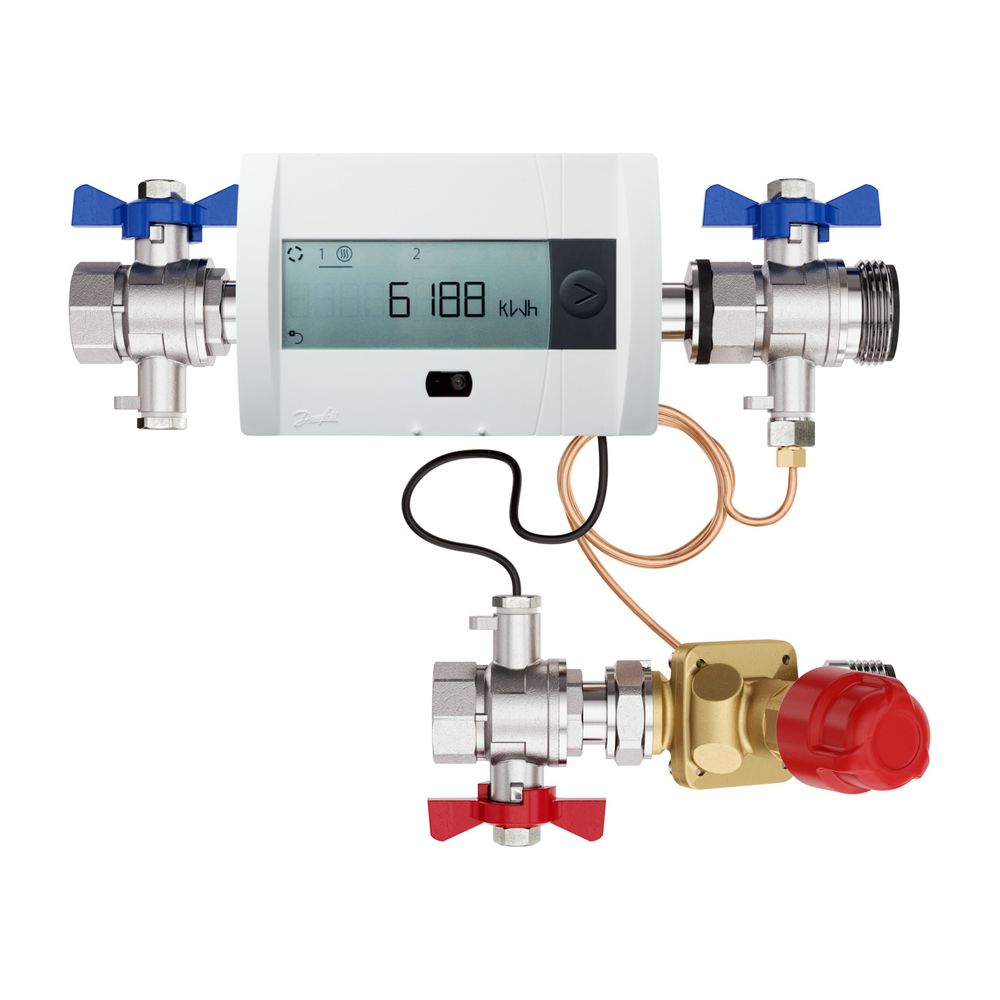

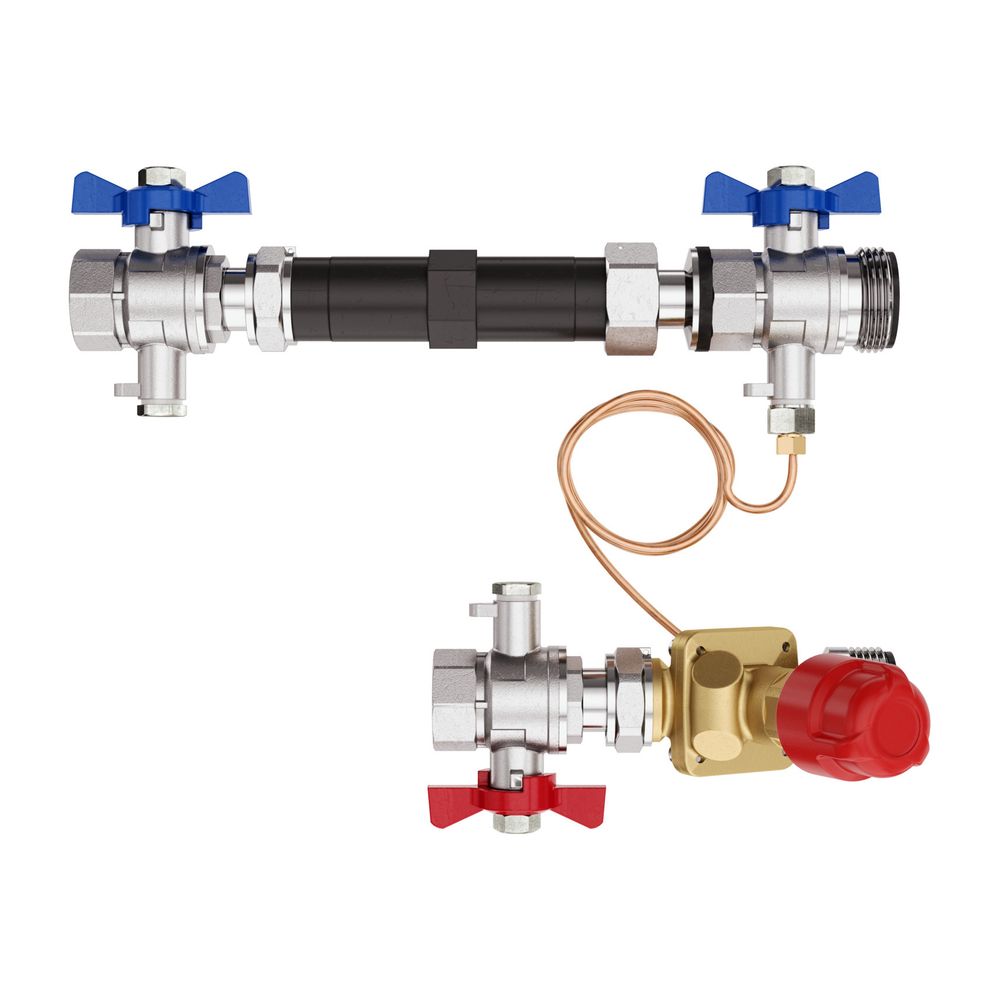

Das horizontale Danfoss AB-PM Anschlussset besteht aus einem Regelventil AB-PM, Kugelhähnen und einem passenden Adapter für den Anschluss der Impulsleitung. Ein Passstück aus Kunststoff (110/130 mm) ist zur Montage eines bauseitigen Wärmezählers vorgesehen, ergänzt durch zwei Kugelhähne zur Absperrung, Montage und Wartung des Wärmezählers. Das integrierte Regelventil AB-PM dient der Einhaltung eines Differenzdruck-Sollwertes und eines einstellbaren maximalen Durchflusses ohne Fremdenergie. Es besitzt eine lineare Kennlinie und schließt bei steigendem Druck. Der Einbau erfolgt ausschließlich im Vorlauf für die interne Druckimpulsführung, wobei nur eine Impulsleitung erforderlich ist. Eine integrierte Strangabsperrung mit rotem Handrad ist vorhanden. Das Gehäuse besteht aus DZR-Messing.
Technische Daten
- Nennweite: DN15
- Druckstufe: PN 16
- Maximale Wassertemperatur: 120 °C
- Maximaler Differenzdruck: 4 bar
- Nominaler Durchfluss: 300 l/h
- Strangdifferenzdruck: 0,2 bar
- Anschluss am Rohr: G 3/4 A
- Anschluss am Verteiler: G 1 A
- Impulsleitung Länge: 1,5 m
- Gehäusematerial: DZR-Messing
Das Danfoss Verbindungs-Set horizontal DN 15 ist eine effiziente Lösung für die präzise Steuerung von Heizsystemen. Mit seiner Fähigkeit zur Differenzdruckregelung und Durchflussbegrenzung bei einem nominalen Durchfluss von 300 l/h und einer Druckstufe von PN 16 trägt es zur Optimierung der Wärmeverteilung und zur Reduzierung der Betriebskosten bei. Die robuste Bauweise aus DZR-Messing und die einfache Installation machen es zu einer zuverlässigen Komponente für moderne Heizungsanlagen.
Lieferumfang
- 1x Regelventil AB-PM
- 2x Kugelhähne
- 1x Adapter (1/16) für Impulsleitung
- 1x Passstück (110/130 mm) aus Kunststoff
- 1x Impulsleitung 1,5m
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Automatischer Abgleich |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | AB-PM Set |
| Hersteller-Artikelnummer | 003Z1477 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003Z1477 |
| EAN-13 | 5702424222093 |
| Ersatzteil | ja |
| Gewicht | 2,032 kg |
| Zubehör | ja |
| WEEE-Nr. | 66490570 |
