Beschreibung

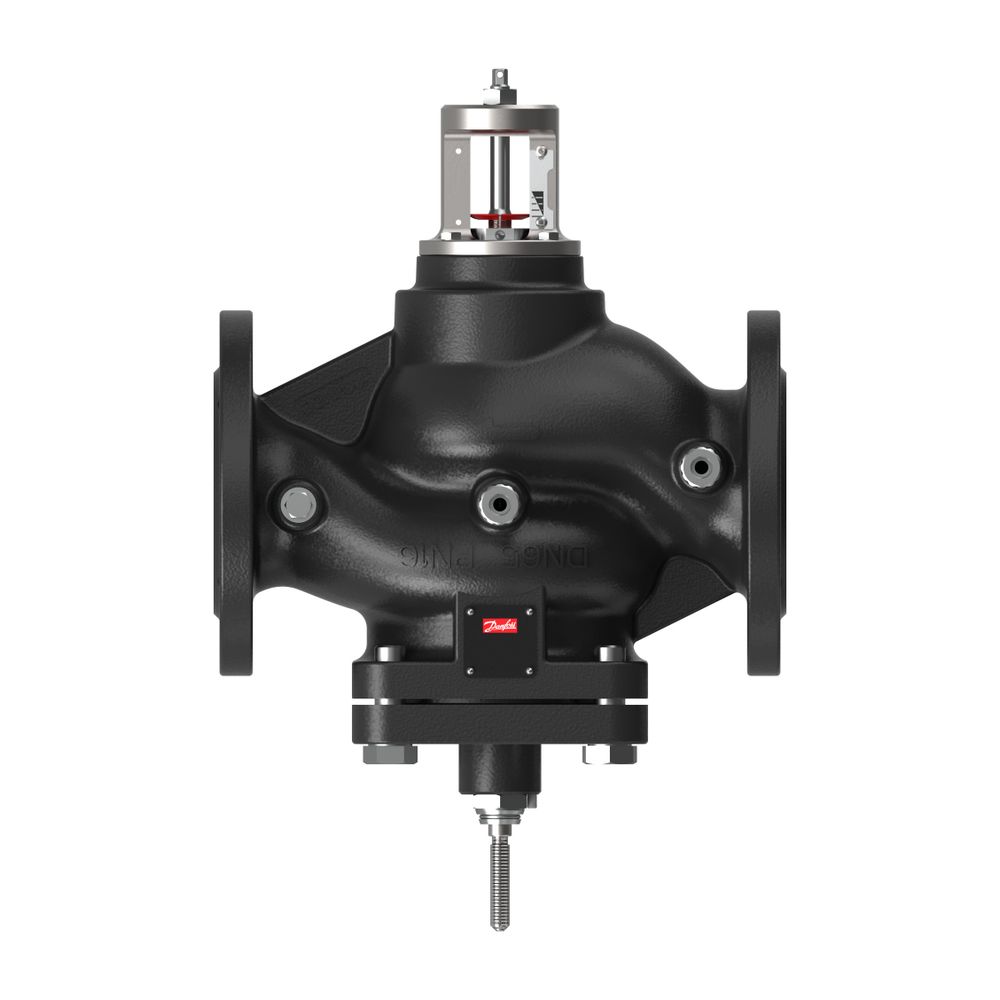

Danfoss Durchgangsventil VFQ22 DN 125 Kvs 250, PN 25, GGG-40,3, mit Flansch
Das Danfoss Durchgangsventil VFQ22 DN 125 ist ein druckentlastetes Schließventil, das als Regler ohne Hilfsenergie dient. Es ist für den Einsatz mit Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil konzipiert und für einen Temperaturbereich von 2 bis 150 °C ausgelegt. Mit einem Kvs-Wert von 250 m³/h und einem Nenndruck von PN 25 bietet dieses Ventil eine präzise Volumenstrombegrenzung und ist mit Flanschanschlüssen nach DIN EN 1092-1 ausgestattet. Das Ventilgehäuse besteht aus robustem Sphäroguss EN-GJS-400 (GGG-40.3).
Wie funktioniert das Danfoss Durchgangsventil VFQ22?
Das Danfoss Durchgangsventil VFQ22 ist als druckentlastetes Schließventil mit metallisch dichtendem Kegel ausgeführt. Eine integrierte Einstelldrossel ermöglicht die präzise Volumenstrombegrenzung. Es ist zur direkten Umsetzung von Stellimpulsen mit Druckantrieben der Typen AFQ2, AFPB2, AFPQ2 und AFPQ24 kombinierbar. Die kompakte Bauform erlaubt eine beliebige Einbaulage, und der Kvs-Wert ist durch eine austauschbare Innengarnitur variabel anpassbar.
Für welche Medien und Anwendungen ist das Ventil geeignet?
Das Durchgangsventil VFQ22 ist für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % geeignet. Es ist für den Einsatz in verschiedenen Systemen vorgesehen, bei denen eine präzise Regelung des Volumenstroms erforderlich ist. Die flexible Einbaulage erleichtert die Integration in bestehende oder neue Anlagen.
Aus welchen Materialien besteht das Ventil?
Das Ventilgehäuse des Danfoss VFQ22 besteht aus hochwertigem Sphäroguss EN-GJS-400 (GGG-40.3). Der Ventilkegel und der Ventilsitz sind aus Edelstahl der Werkstoffnummer 1.4021 gefertigt, was eine hohe Beständigkeit gegenüber den Medien sicherstellt. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl der Werkstoffnummer 1.4305.
Welche technischen Merkmale und Anschlüsse bietet das Ventil?
Das Danfoss Durchgangsventil VFQ22 verfügt über Flanschanschlüsse nach DIN EN 1092-1 mit einer Nennweite von DN 125. Der Nenndruck beträgt PN 25, und der maximale Differenzdruck liegt bei 15 bar. Es ist für einen Temperaturbereich von 2 bis 150 °C ausgelegt.
Technische Daten
- Nennweite DN: 125
- Kvs-Wert: 250 m³/h
- Nenndruck PN: 25
- Maximaler Differenzdruck: 15 bar
- Temperaturbereich Heiz-/Kühlwasser: 2-150 °C
- Werkstoff Ventilgehäuse: Sphäroguss EN-GJS-400 (GGG-40.3)
- Werkstoff Ventilkegel und Ventilsitz: Edelstahl W.-Nr. 1.4021
- Anschluss: Flansch nach DIN EN 1092-1
- Einbaulage: beliebig
- Maximaler Glykolanteil: 30%
Das Danfoss Durchgangsventil VFQ22 DN 125 bietet eine zuverlässige Lösung für die Regelung und Absperrung in Heiz- und Kühlkreisläufen. Die robuste Konstruktion aus Sphäroguss und Edelstahl, kombiniert mit einem Kvs-Wert von 250 m³/h und einem Nenndruck von PN 25, ermöglicht eine langlebige und wartungsarme Funktion. Die präzise Volumenstrombegrenzung und die Kompatibilität mit verschiedenen Antrieben machen es zu einer flexiblen Komponente für anspruchsvolle Anwendungen im Temperaturbereich von 2 bis 150 °C.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Virtus |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065B5580 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065B5580 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5715162390344 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 80,5 kg |
| Kvs-Wert | 250 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser Anschluss 1 | DN 125 |
| Werkstoffgüte | Gusseisen EN-GJS-400-18 (GGG 40.3) |
| WEEE-Nr. | 66490570 |
