Beschreibung

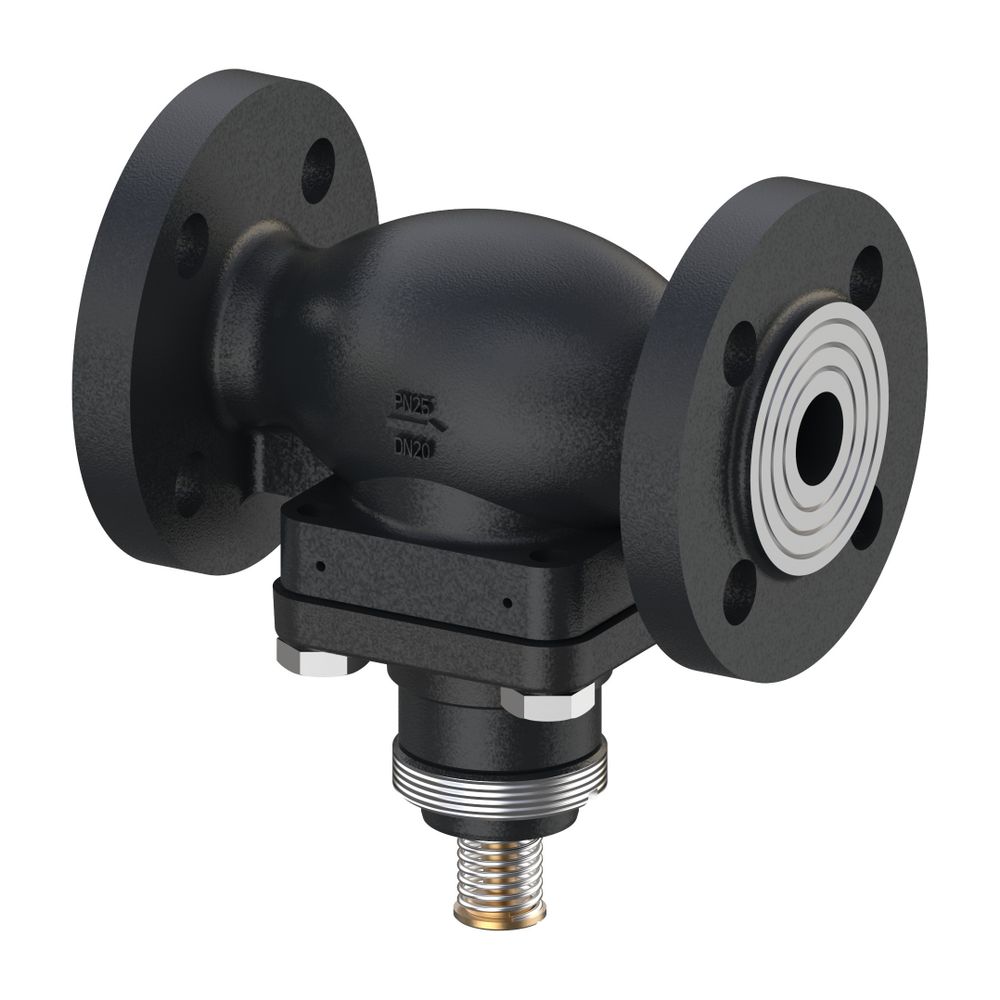

Danfoss 2-Wege-Ventil VGF DN 20, PN 25 G 1" A, Kvs 6,3
Das Danfoss 2-Wege-Ventil VGF DN 20, PN 25 G 1" A mit einem Kvs-Wert von 6,3 ist ein robustes Durchgangsventil, das für den Einsatz in Heiz- und Kühlsystemen konzipiert wurde. Es ist typgeprüft nach DIN EN 14597 und ermöglicht die Kombination mit mechanischen Thermostaten oder Druckantrieben für flexible Regelungsaufgaben. Das Ventil ist für Heiz- und Kühlwasser mit bis zu 30% Glykolanteil geeignet.
Wie funktioniert das Danfoss 2-Wege-Ventil VGF?
Das Ventil arbeitet druckentlastet und schließt bei steigender Temperatur. Ein Kegel mit Weichdichtung sorgt für eine zuverlässige Abdichtung. Es besteht die Möglichkeit, bis zu drei Thermostate und/oder Druckantriebe zu kombinieren, wofür ein spezielles Kombinationsstück (K2/K3) erforderlich ist. Diese Eigenschaften ermöglichen eine präzise Regelung in verschiedenen Anwendungen.
Für welche Medien und Temperaturbereiche ist das Ventil geeignet?
Das Danfoss VGF Ventil ist für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30% ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C. Mit einem Nenndruck von PN 25 und einem maximalen Differenzdruck von 20 bar in geöffneter Stellung ist es für anspruchsvolle Betriebsbedingungen geeignet.
Aus welchen Materialien besteht das Ventil?
Das Ventilgehäuse ist aus Rotguss CuZn40Pb2(RG5) gefertigt, was eine hohe Beständigkeit ermöglicht. Der Ventilkegel besteht aus Messing CuZn36Pb2As, der Ventilsitz aus Edelstahl W.-Nr. 1.4571 und die Kegeldichtung aus EPDM. Diese Materialkombination sorgt für Langlebigkeit und Zuverlässigkeit.
Welche Anschlüsse und Installationshinweise gibt es?
Das Ventil verfügt über Flanschanschlüsse gemäß DIN EN 1092-2 mit einer Nennweite von DN 20 und einem Anschluss von G 1" A. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich, was die Montage vereinfacht.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 6,3 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck: 20 bar
- Temperaturbereich: 2 - 150 °C
- Anschluss: Flansch nach DIN EN 1092-2, G 1" A
- Werkstoff Gehäuse: Rotguss CuZn40Pb2(RG5)
- Werkstoff Ventilkegel: Messing CuZn36Pb2As
- Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
- Kegeldichtung: EPDM
- Hublänge: 5
Das Danfoss 2-Wege-Ventil VGF DN 20 bietet eine zuverlässige und flexible Lösung für die Temperaturregelung in Heiz- und Kühlanlagen. Mit einer Nennweite von DN 20, einem Nenndruck von PN 25 und einem Kvs-Wert von 6,3 m³/h ermöglicht es eine präzise Steuerung von Medien wie Heiz- und Kühlwasser. Die hochwertige Materialauswahl und die typgeprüfte Sicherheitsfunktion unterstreichen die Qualität dieses Durchgangsventils.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Motorregelventile |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | VGF |
| Hersteller-Artikelnummer | 065B0781 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-065B0781 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421543634 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 0,8 kg |
| Hublänge | 5 |
| Kvs-Wert | 6,3 |
| Max Differenzdruck in geöffneter Stellung | 20 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen EN-GJS-400-18 (GGG 40.3) |
| WEEE-Nr. | 66490570 |
