Danfoss Verbindungs-Set vertikal DN 25 für AB-PM Rohr G 1 1/4"A, Vert, G 1A, 1200l/h 0,2 bar

Das Danfoss Verbindungs-Set vertikal DN 25 für AB-PM Rohr ist eine Lösung für Heizsysteme, die ein automatisches Kombi-Abgleichventil integriert. Es dient der präzisen Regelung von Differenzdruck und Durchfluss und trägt zu einem effizienten und geräuscharmen Betrieb bei. Das Set ist für den vertikalen Einbau konzipiert und ermöglicht eine Nennweite von DN 25 mit einem nominalen Durchfluss von 1200 l/h bei einem Strangdifferenzdruck von 0,2 bar.

Welche Funktionen bietet das Danfoss AB-PM Verbindungs-Set?

Das AB-PM ist ein automatisches Kombi-Abgleichventil, das drei wesentliche Funktionen in einem kompakten Ventilgehäuse vereint. Es fungiert als Differenzdruckregler, als Regelventil mit linearer Charakteristik und als Durchflussbegrenzung. Diese Kombination stellt eine optimale hydraulische Balance im Heizsystem sicher.

Welche Vorteile ergeben sich durch den Einsatz des AB-PM Ventils?

Der Einsatz des AB-PM Ventils führt zu einem zuverlässigen Heizsystem mit einer ordnungsgemäßen Wärmeverteilung, selbst unter Teillastbedingungen. Der gleichbleibend niedrige Differenzdruck an den thermostatischen Ventilen sorgt für einen geräuschlosen Betrieb, auch in Systemen mit höherem Förderbedarf. Dies trägt zu geringeren Heizkosten und einer verbesserten Regelung der Raumtemperatur bei. Zudem ermöglicht das kompakte Design einen schnellen und leichten Einbau bei geringem Platzbedarf.

Wie ist das Danfoss AB-PM Verbindungs-Set aufgebaut?

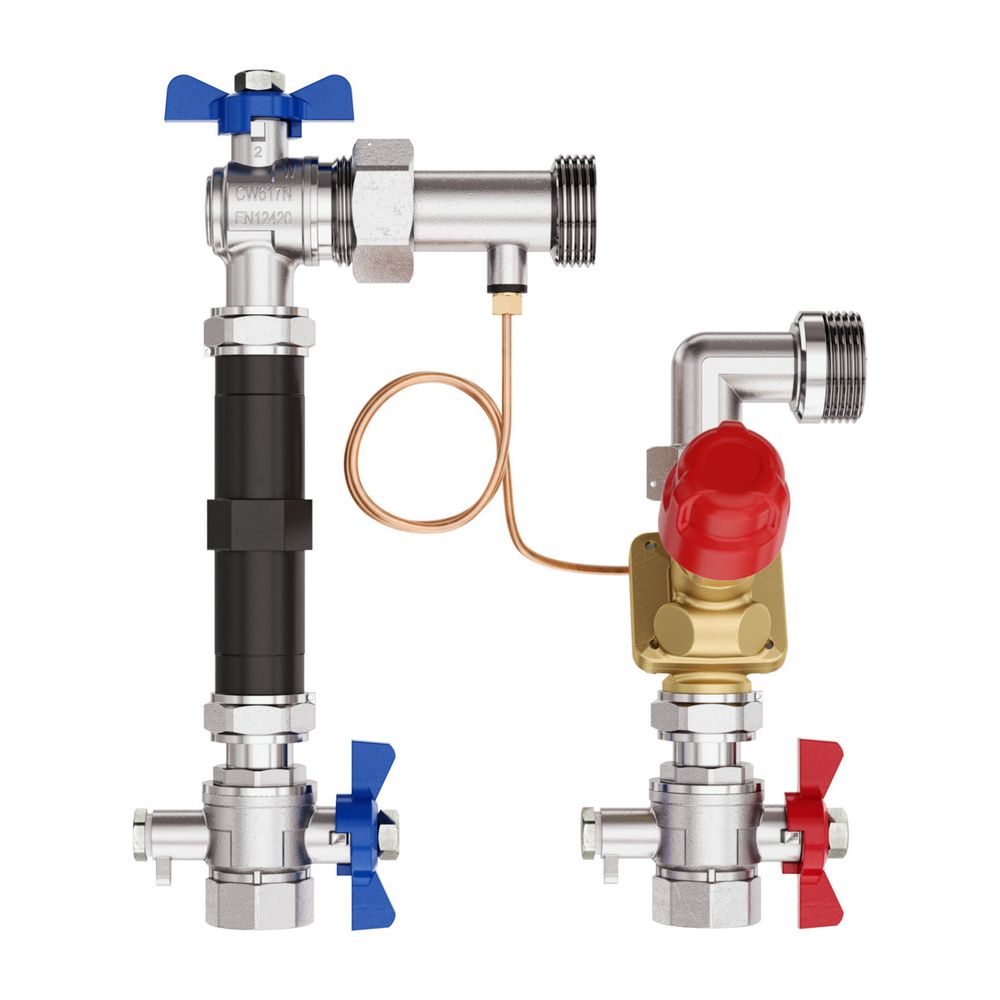

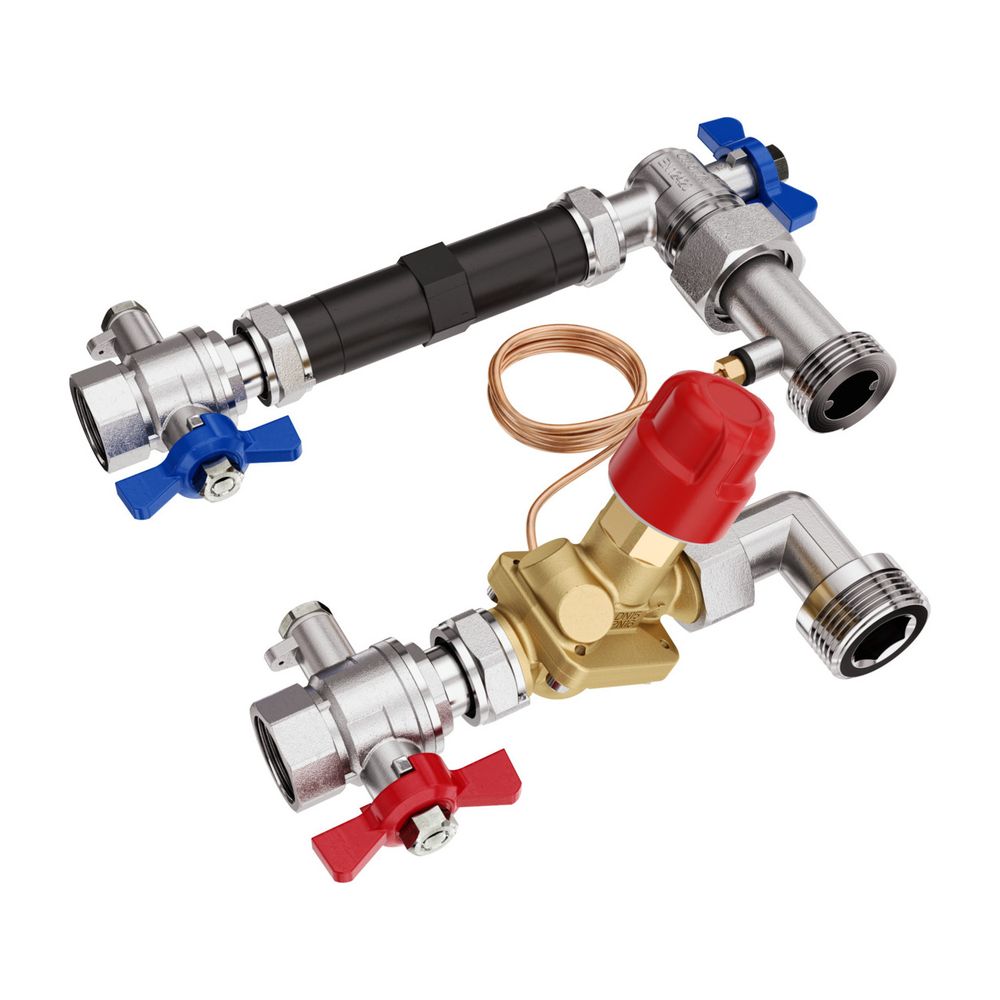

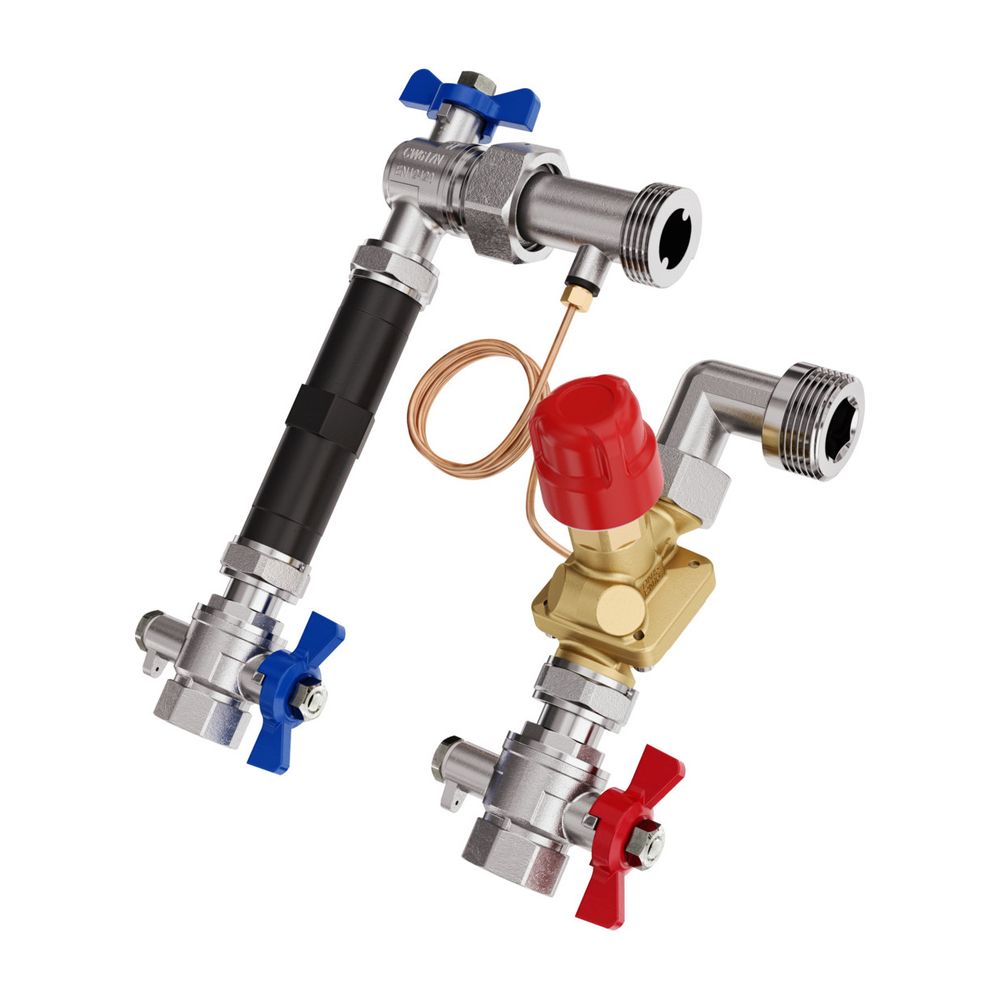

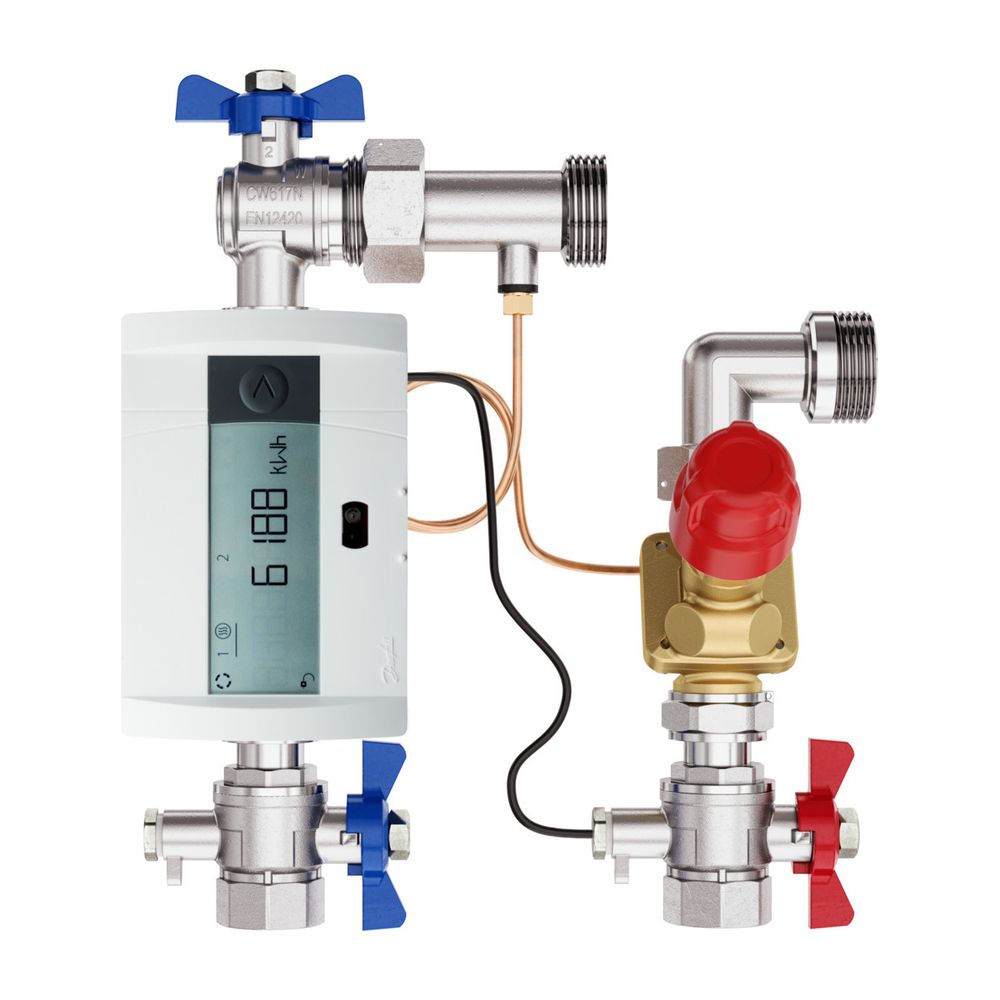

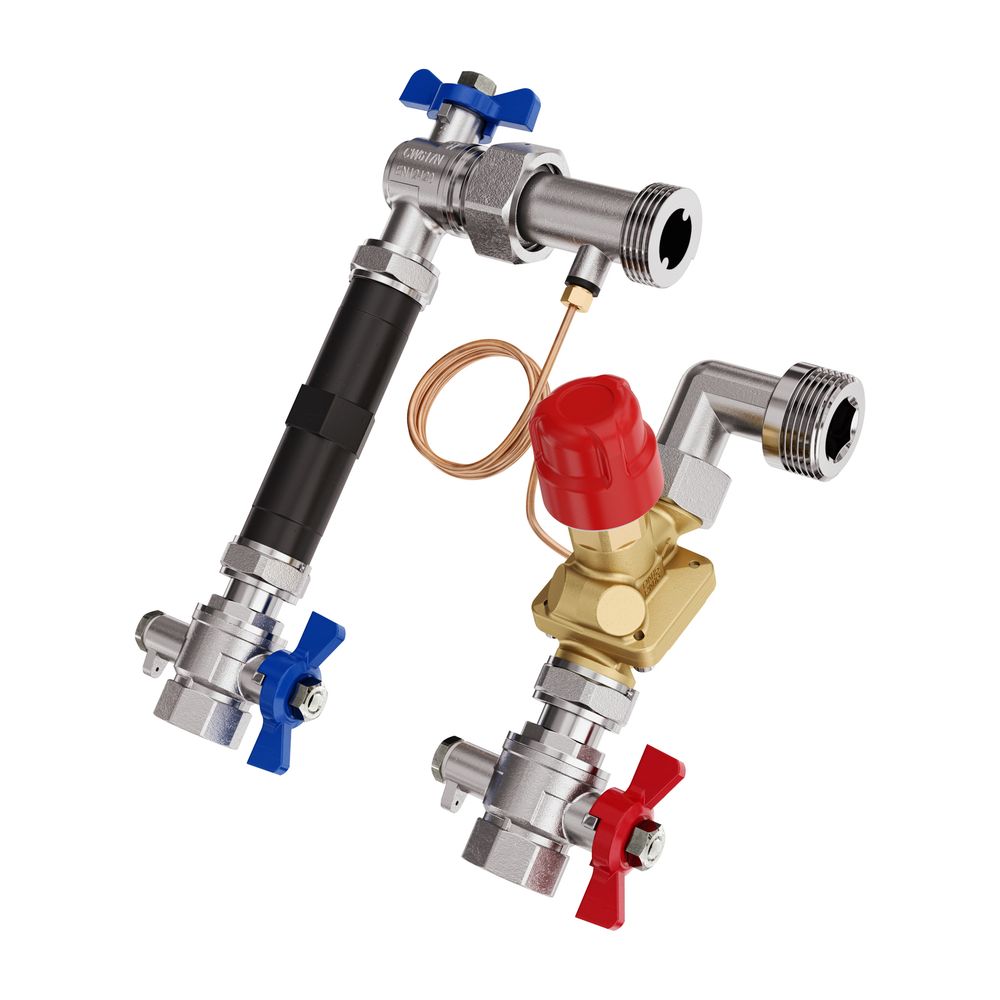

Das Danfoss AB-PM Anschlussset Vertikal besteht aus einem Regelventil AB-PM, mehreren Kugelhähnen und einem passenden Adapter Rp 1/16 für den Anschluss der Impulsleitung. Ein Passstück aus Kunststoff (110/130 mm) ist zur Montage eines bauseitigen Wärmezählers vorgesehen, ergänzt durch zwei Kugelhähne zur Absperrung, Montage und Wartung des Wärmezählers. Das integrierte Regelventil AB-PM ermöglicht die Einhaltung eines Differenzdruck-Sollwertes und eines einstellbaren maximalen Durchflusses ohne externe Energie. Es dient zudem als Zonenventil mit linearer Kennlinie und schließt bei steigendem Druck. Der Einbau erfolgt ausschließlich im Vorlauf. Eine interne Druckimpulsführung macht nur eine Impulsleitung erforderlich. Eine integrierte Strangabsperrung mit rotem Handrad ist vorhanden. Die Impulsleitung ist 1,5 m lang und verfügt über einen Anschluss Rp 1/16 sowie einen Anschlussnippel G 3/8. Das Gehäuse besteht aus DZR-Messing.

Welche technischen Merkmale zeichnen das Verbindungs-Set aus?

Das Verbindungs-Set ist für eine Druckstufe von PN 16 ausgelegt und kann eine maximale Wassertemperatur von 120 °C verarbeiten. Der maximale Differenzdruck beträgt 4 bar. Der nominale Durchfluss liegt bei 1200 l/h bei einem Strangdifferenzdruck von 0,2 bar. Der Anschluss am Rohr erfolgt über G 1 1/4 A und der Anschluss am Verteiler über G 1 A. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Nennweite: DN 25
• Druckstufe: PN 16
• Maximale Wassertemperatur: 120 °C
• Maximaler Differenzdruck: 4 bar
• Nominaler Durchfluss: 1200 l/h bei 0,2 bar Strangdifferenzdruck
• Anschluss am Rohr: G 1 1/4 A
• Anschluss am Verteiler: G 1 A
• Länge Impulsleitung: 1,5 m
• Gehäusematerial: DZR-Messing

Das Danfoss Verbindungs-Set vertikal DN 25 für AB-PM Rohr bietet eine effiziente und zuverlässige Lösung für die hydraulische Balance in Heizsystemen. Mit seiner Fähigkeit, Differenzdruck und Durchfluss präzise zu regeln, trägt es maßgeblich zur Energieeffizienz und zum Komfort bei. Die robuste Bauweise aus DZR-Messing und die Auslegung für bis zu 120 °C Wassertemperatur unterstreichen die Langlebigkeit und Leistungsfähigkeit dieses Sets, das einen nominalen Durchfluss von 1200 l/h ermöglicht.
