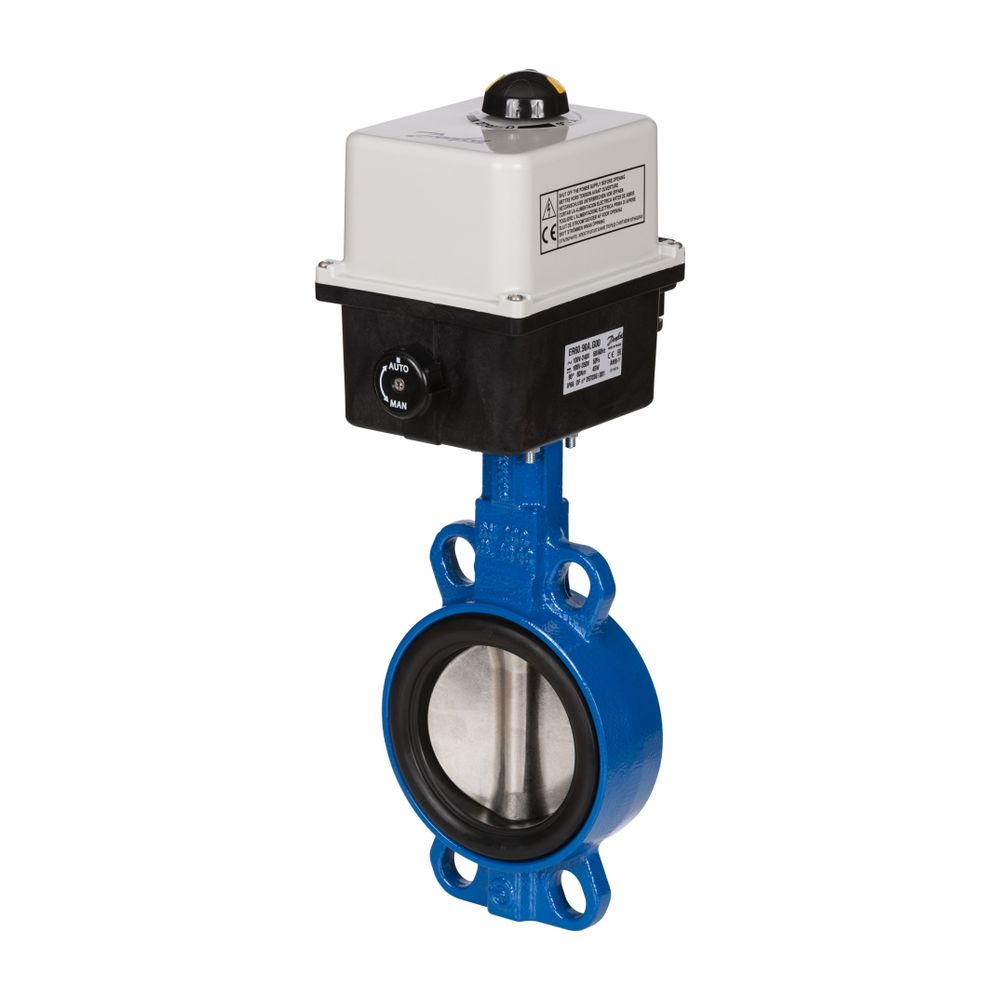

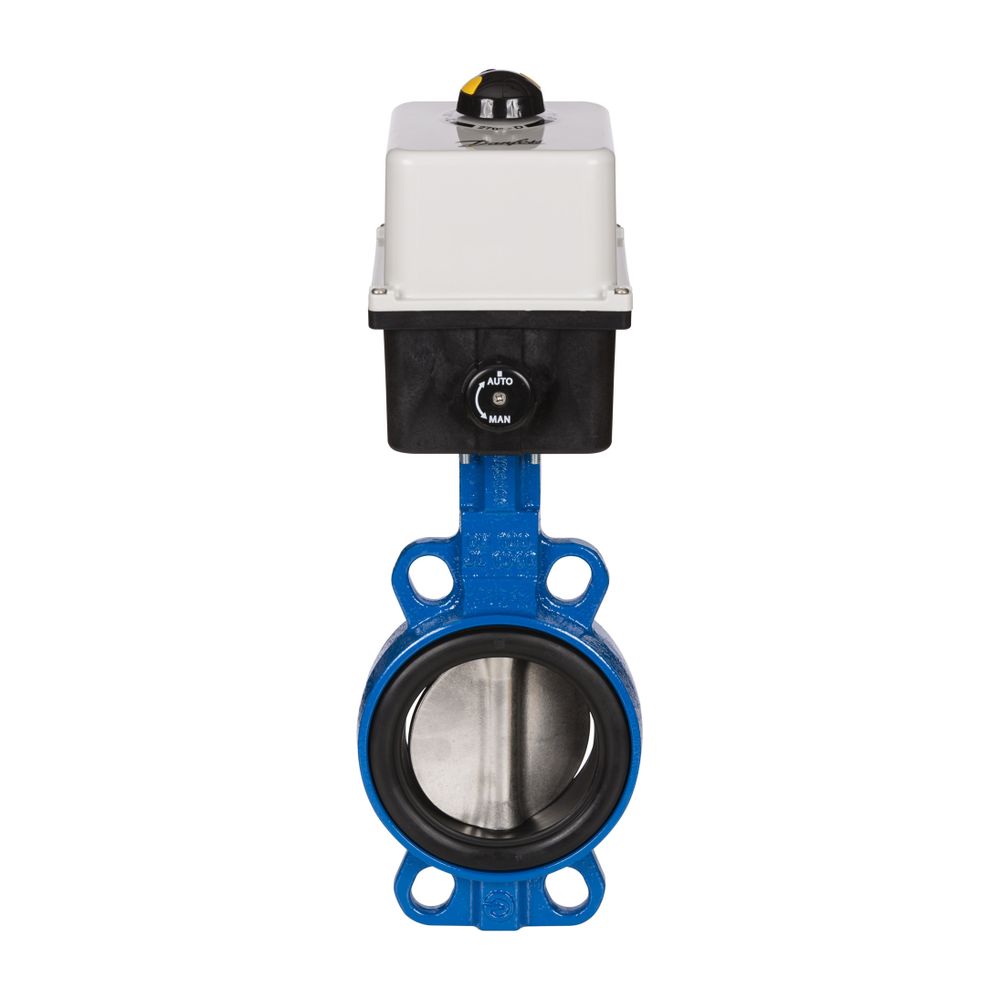

Danfoss Motorische Absperrklappe VFY-WA DN 50, 230V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Die Danfoss Motorische Absperrklappe VFY-WA DN 50 ist eine robuste Lösung für die präzise Regelung von Flüssigkeitsströmen in Heizungs-, Klima- und Lüftungsanlagen. Ausgestattet mit einem elektrischen Stellantrieb und einer epoxidbeschichteten Klappenscheibe, bietet diese Absperrklappe eine hohe Drehmomentübertragung und langfristige Zuverlässigkeit. Sie ist für den Einsatz mit Zirkulationswasser, Trinkwasser und glykolhaltigem Kaltwasser konzipiert und wird mit einer Nennspannung von 230 V betrieben.

Wie ist die Danfoss Absperrklappe konstruiert?

Die Absperrklappe VFY-WA verfügt über eine aus einem Stück gefertigte Keilwelle, die mit einer Kugelscheibe verbunden ist. Diese Konstruktion ermöglicht eine hohe Drehmomentübertragung, was eine schnelle Reaktion und minimalen Rückschlag sicherstellt. Wälzlager an der Ober- und Unterseite tragen zur langfristigen Zuverlässigkeit bei. Eine Ausblassicherung der Welle mit Sicherheitssprengring ermöglicht eine sichere Wartung. Die Absperrklappe bietet zudem die Möglichkeit zum Handbetrieb, verfügt über einen Positionsanzeiger und einen Drehmomentbegrenzer. Die komplette Installation erfolgt bereits im Werk, sodass das Produkt montagefertig geliefert wird.

Für welche Medien und Temperaturen ist die Absperrklappe geeignet?

Diese Absperrklappe ist vielseitig einsetzbar und eignet sich für Zirkulationswasser, Trinkwasser sowie glykolhaltiges Kaltwasser mit einem Glykolanteil von bis zu 50 %. Der Temperaturbereich für das Fördermedium liegt zwischen -10 °C und 130 °C. Die Nenndruckstufe beträgt PN 16, und die Leckrate entspricht Klasse A nach PED 2016/48/EU, EN12266-1, was keine sichtbare Leckage bedeutet.

Welche elektrischen Eigenschaften bietet der Stellantrieb?

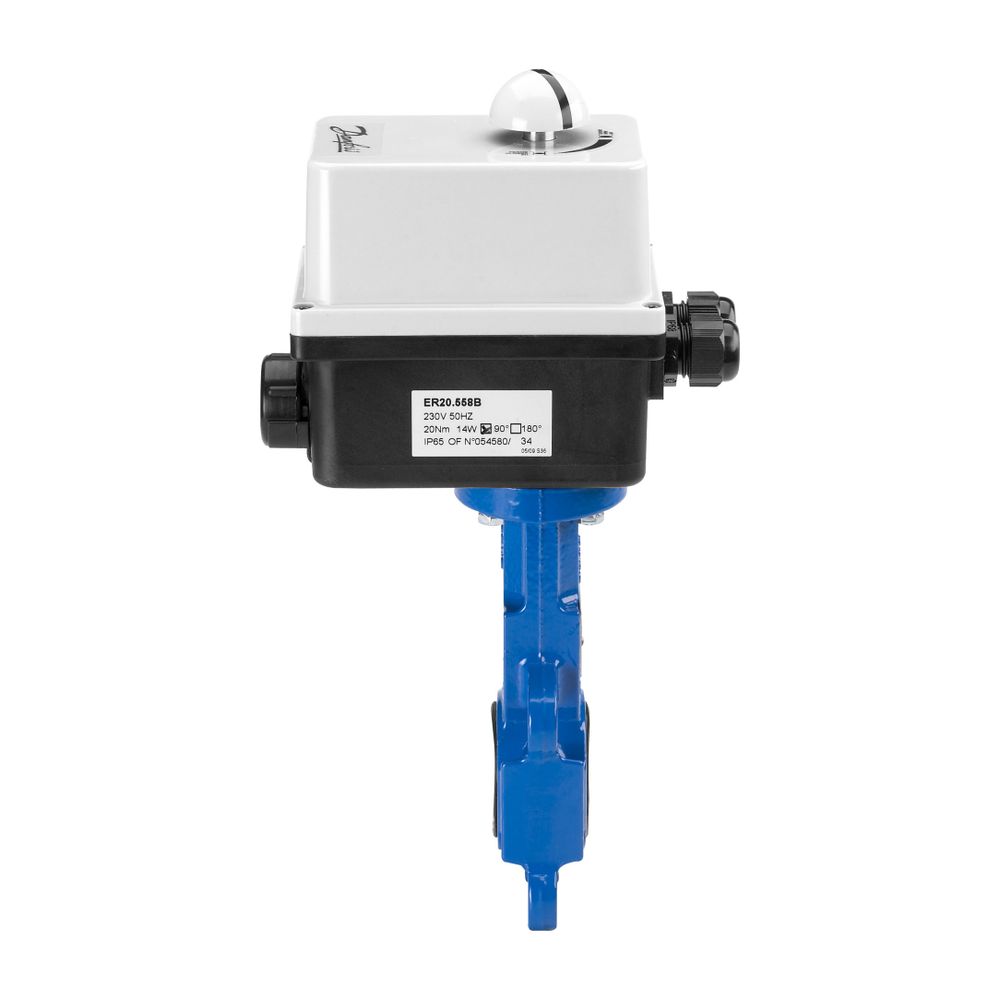

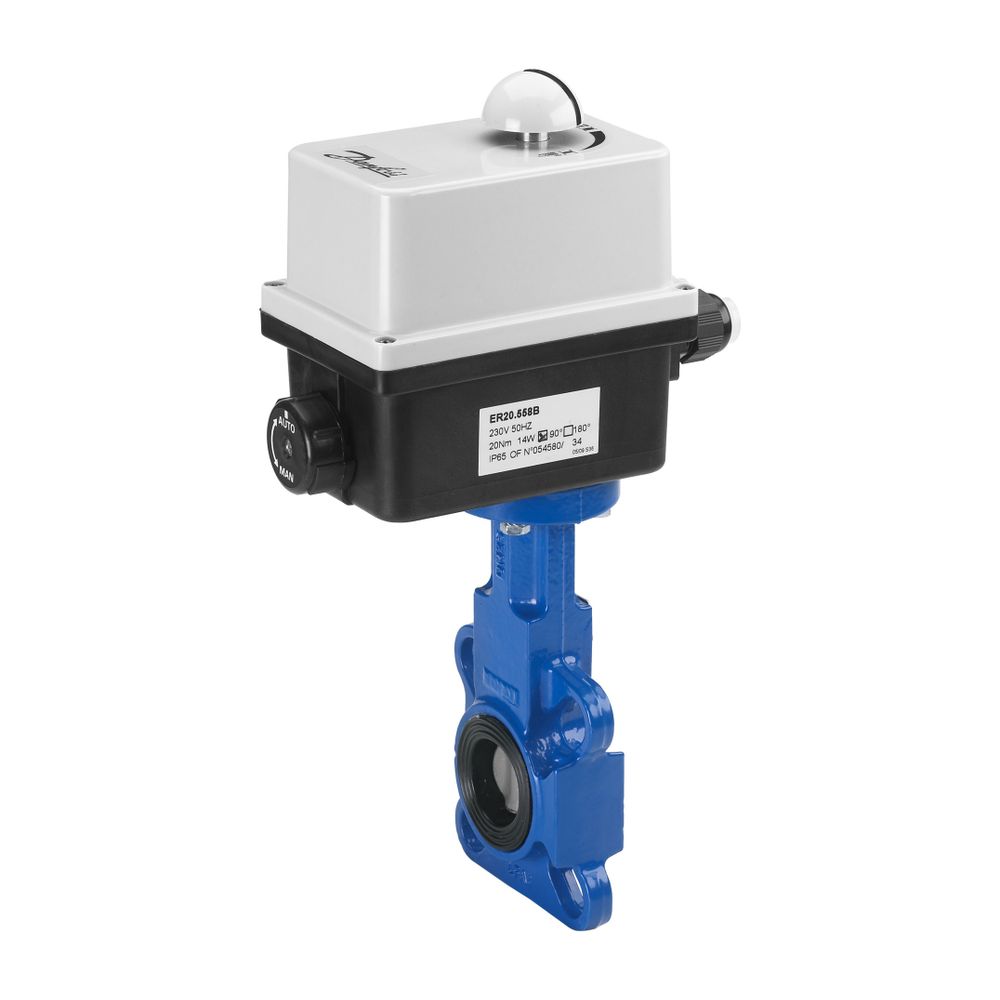

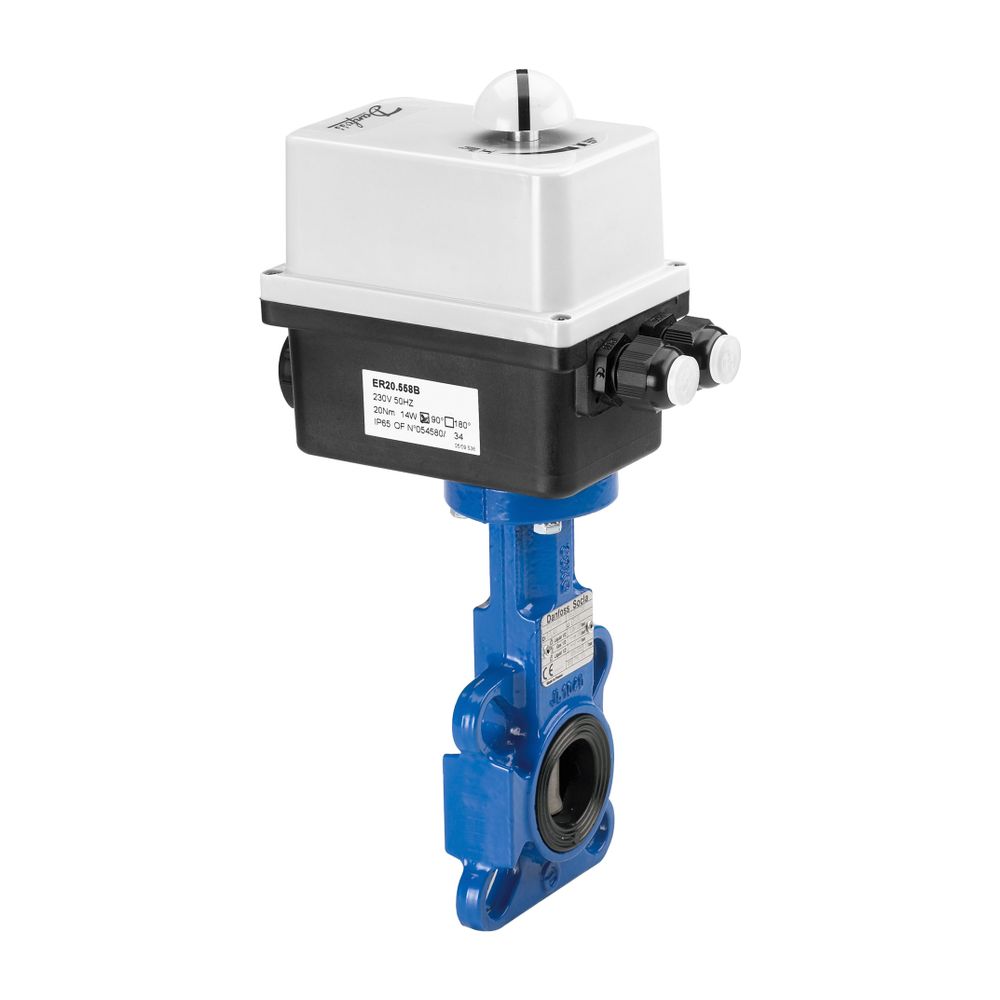

Der aufgebaute elektrische Drehantrieb vom Typ ER20 arbeitet mit einer Versorgungsspannung von 230 V bei einer Frequenz von 50/60 Hz und einer Leistungsaufnahme von 15 W. Das Eingangssignal kann 2-Punkt (Auf/Zu) oder 3-Punkt sein. Die Stellzeit beträgt 12s/90, und die Stellkraft liegt bei 20 Nm. Die Drehrichtung ist wählbar. Zwei potenzialfreie Endlageschalter (SPDT) mit einer maximalen Schaltleistung von 5 A sind integriert. Der Antrieb ist für Umgebungstemperaturen von -10 °C bis 55 °C ausgelegt und besitzt die Schutzart IP66 gemäß DIN EN 60529 sowie Schutzklasse II gemäß DIN EN 60730-1. Eine mechanische Handverstellung und eine kraftabhängige Abschaltung des Drehantriebs in den Endlagen (Überlastungsschutz) sind vorhanden, ergänzt durch eine Positionsanzeige am Handversteller.

Welche Materialien werden verwendet?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-GJL-250. Die Klappenscheibe ist aus Sphäroguss EN-GJS-400-15 (GGG40) gefertigt und epoxidbeschichtet. Die Spindel besteht aus Edelstahl (AISI 420). Als Dichtungsmaterial kommt EPDM zum Einsatz. Der Sprengring ist aus Stahl XC75 oder Edelstahl, der O-Ring aus Nitril/Viton und die Führungsbuchsen aus verzinktem Stahl mit PTFE.

Technische Daten

• Nenndurchmesser: DN 50
• Nenndruckstufe: PN 16
• kvs-Wert: 79 m³/h
• Temperaturbereich: -10 bis 130 °C
• Versorgungsspannung: 230 V; 50/60 Hz
• Leistungsaufnahme: 15 W
• Stellkraft: 20 Nm
• Stellzeit: 12s/90
• Schutzart: IP66
• Gehäusematerial: Gusseisen EN-GJL-250
• Klappenscheibe: Sphäroguss EN-GJS-400-15 (GGG40) epoxidbeschichtet
• Dichtung: EPDM

Die Danfoss Motorische Absperrklappe VFY-WA DN 50 mit ihrem elektrischen Drehantrieb ER20 stellt eine zuverlässige und wartungsfreundliche Komponente für anspruchsvolle Anwendungen dar. Mit einem Nenndurchmesser von DN 50, einer Nenndruckstufe von PN 16 und einem Temperaturbereich von -10 bis 130 °C ist sie für eine Vielzahl von Medien und Betriebsbedingungen geeignet. Die robuste Bauweise und die präzise Steuerung durch den 230 V Antrieb mit 20 Nm Stellkraft ermöglichen einen effizienten und sicheren Betrieb.
